Meshroom V2 - Ngàm Gắn 2 Quạt 60mm Nóc Case - Hỗ Trợ Tản Nhiệt Nước

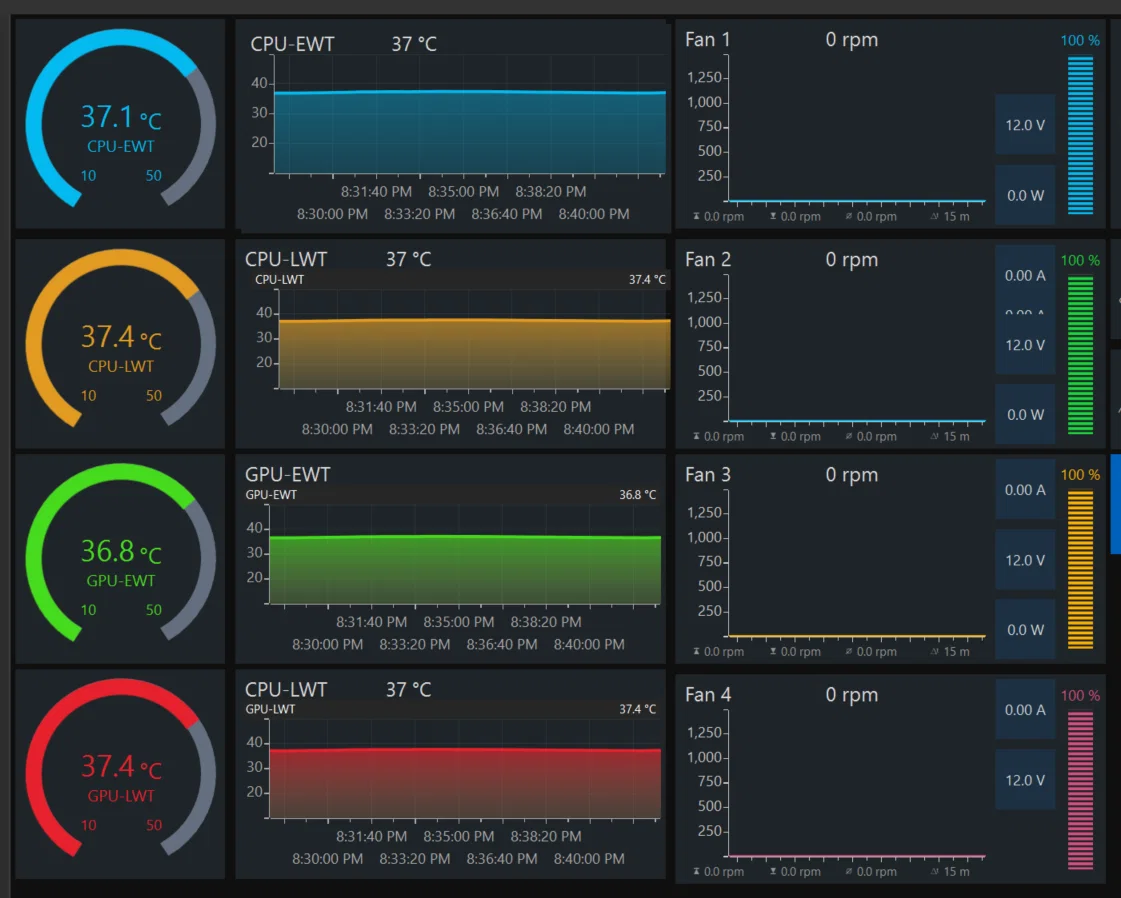

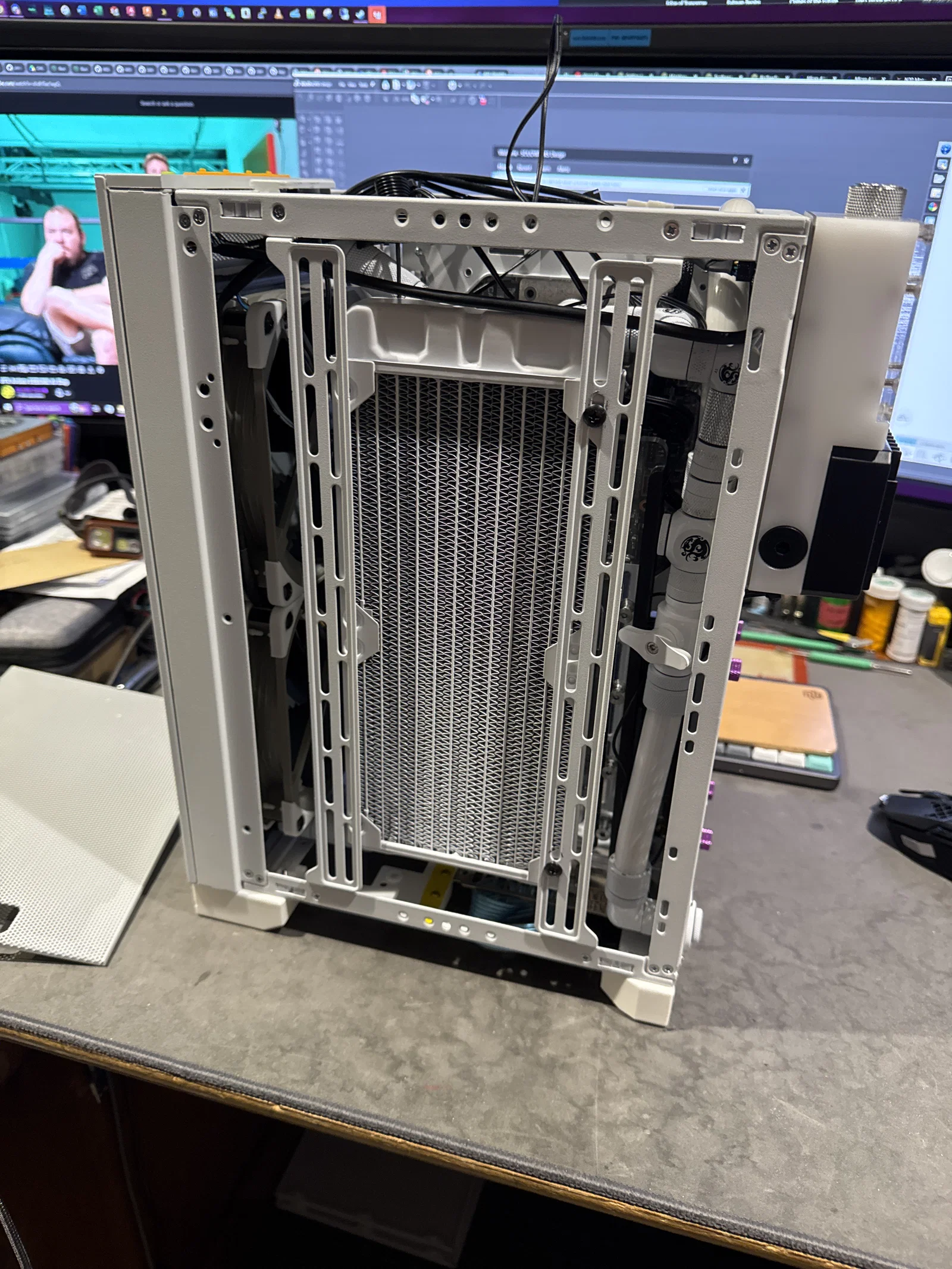

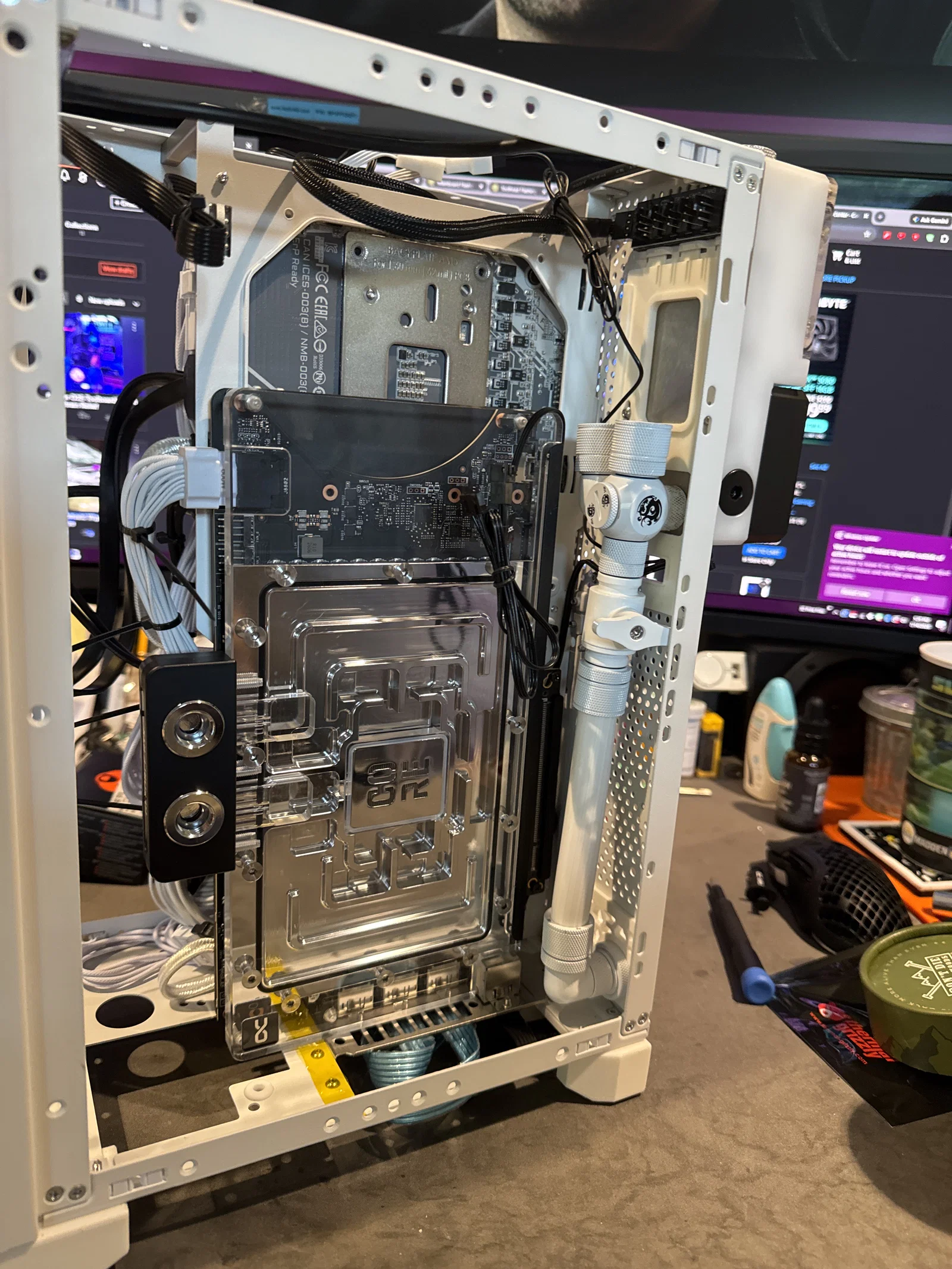

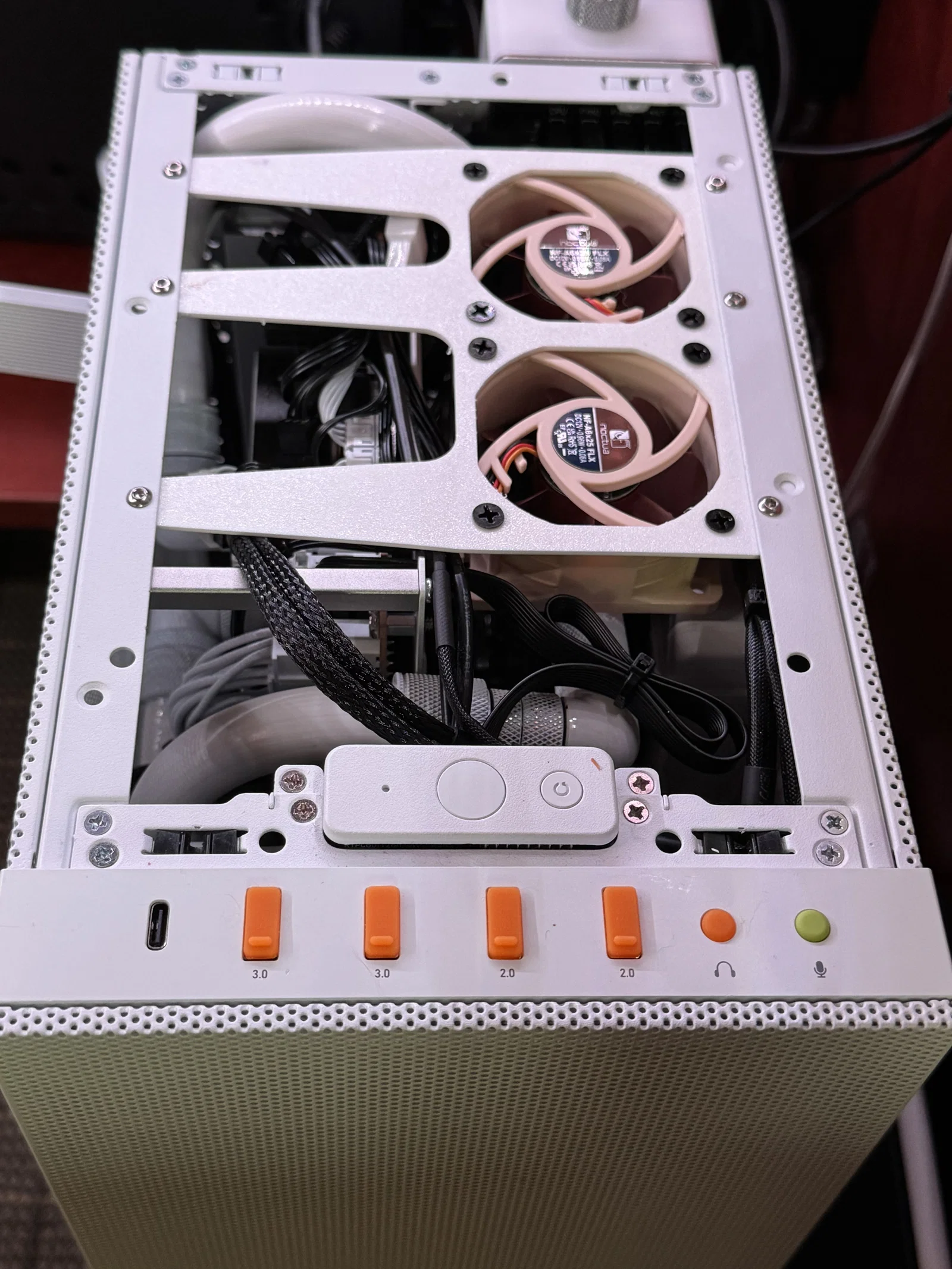

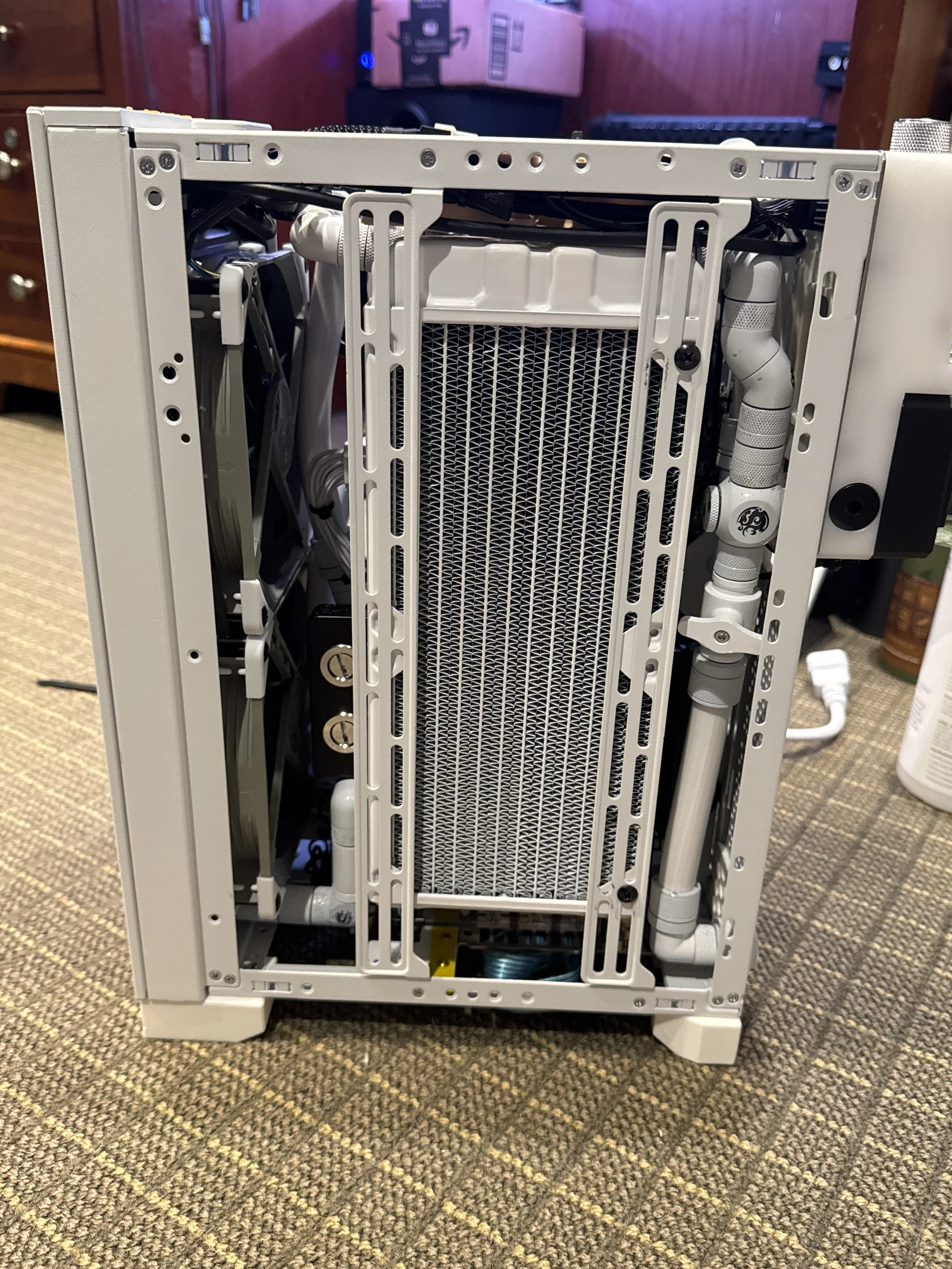

Dạo gần đây mình có build dàn PC tản nhiệt nước trong case Meshroom V2 với thiết lập dual rad. Dù đã dùng fan slim cho rad bên hông nhưng khoảng cách giữa block GPU và fan vẫn khá chật chội. Luồng khí vẫn lưu thông được nhưng do fan slim có áp suất tĩnh hạn chế nên hiệu năng không tối ưu lắm. Nhờ vào một bản mod khác mà mình đã đăng tải, giúp hạ thấp block nước của con 5090 xuống mức thấp nhất có thể, mình đã có thêm không gian phía trên các đầu fittings của rad hông. Thế là mình làm cái bracket này để lắp 2 fan 60mm, giúp hút khí nóng ra khỏi nóc case thay vì để khí nóng ứ đọng bên trong. Mình đo đạc rồi thiết kế cái ngàm gắn đơn giản mà chắc chắn này. Hiện mình đang dùng 2 quạt Noctua 60mm loại dày 25mm và thấy hiệu quả rất tuyệt. Mình cũng có đính kèm hình ảnh nhiệt độ dàn loop để mọi người thấy rõ hiệu quả tản nhiệt sau khi lắp thêm bộ quạt này.

Lưu ý: Ngàm này chỉ tương thích khi case đang ở chế độ 4-slot GPU, không dùng được cho chế độ 3-slot.

Bạn sẽ cần (6) M3 heat-set inserts và (6) ốc M3x6 hoặc M3x8 để cố định ngàm vào case. Để lắp vào, bạn có thể uốn nhẹ để nhét vào hoặc tháo một trong các tấm che cạnh phía trên của case ra, lắp ngàm xong rồi gắn lại như khi lắp GPU lớn vậy. Mình dùng ốc case máy tính tiêu chuẩn để bắt quạt vào ngàm.

Như thường lệ, mình đã cung cấp file STL cho bạn nào muốn in và lắp đặt ngay, kèm theo file gốc CAD (Solidworks) và STEP cho bác nào muốn về vọc vạch chỉnh sửa thêm.

Cảm ơn các bác đã quan tâm đến trang và các mẫu thiết kế của mình! Trân trọng lắm ạ! -EddieSha
