Nắp Chống Rót Lại (NRF) - Đã thử nghiệm trên chai Bacardi - Ren chuẩn GPI 33-400
Mô hình thay thế cho bộ phận chống rót lại (NRF) trên chai Bacardi đã ngưng sản xuất. Sử dụng chuẩn ren công nghiệp GPI 33-400, tương thích với nhiều loại chai có cổ 33mm. Bao gồm công cụ hỗ trợ tận dụng gioăng nắp gốc hoặc in gioăng mới.
Mô tả

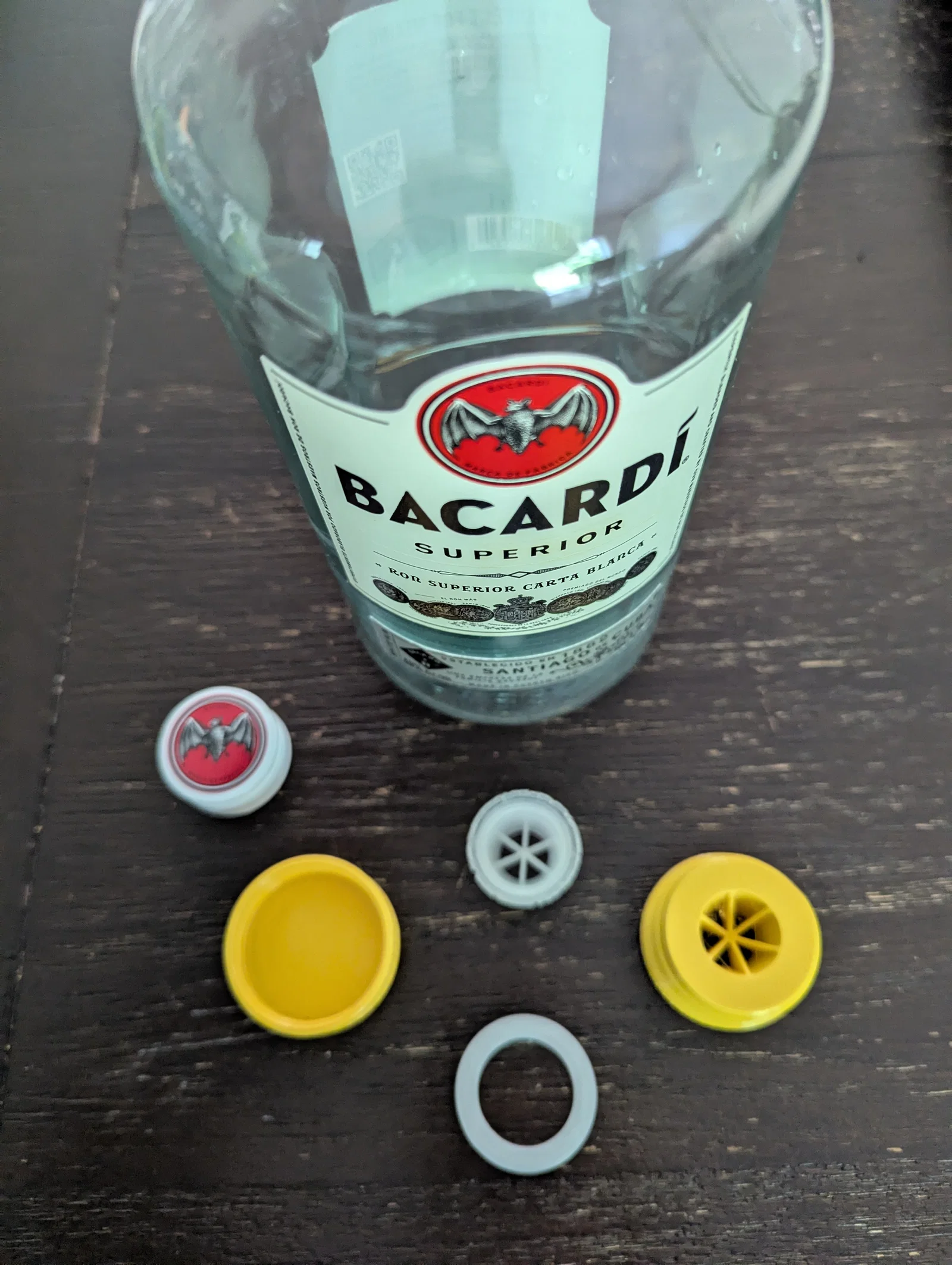

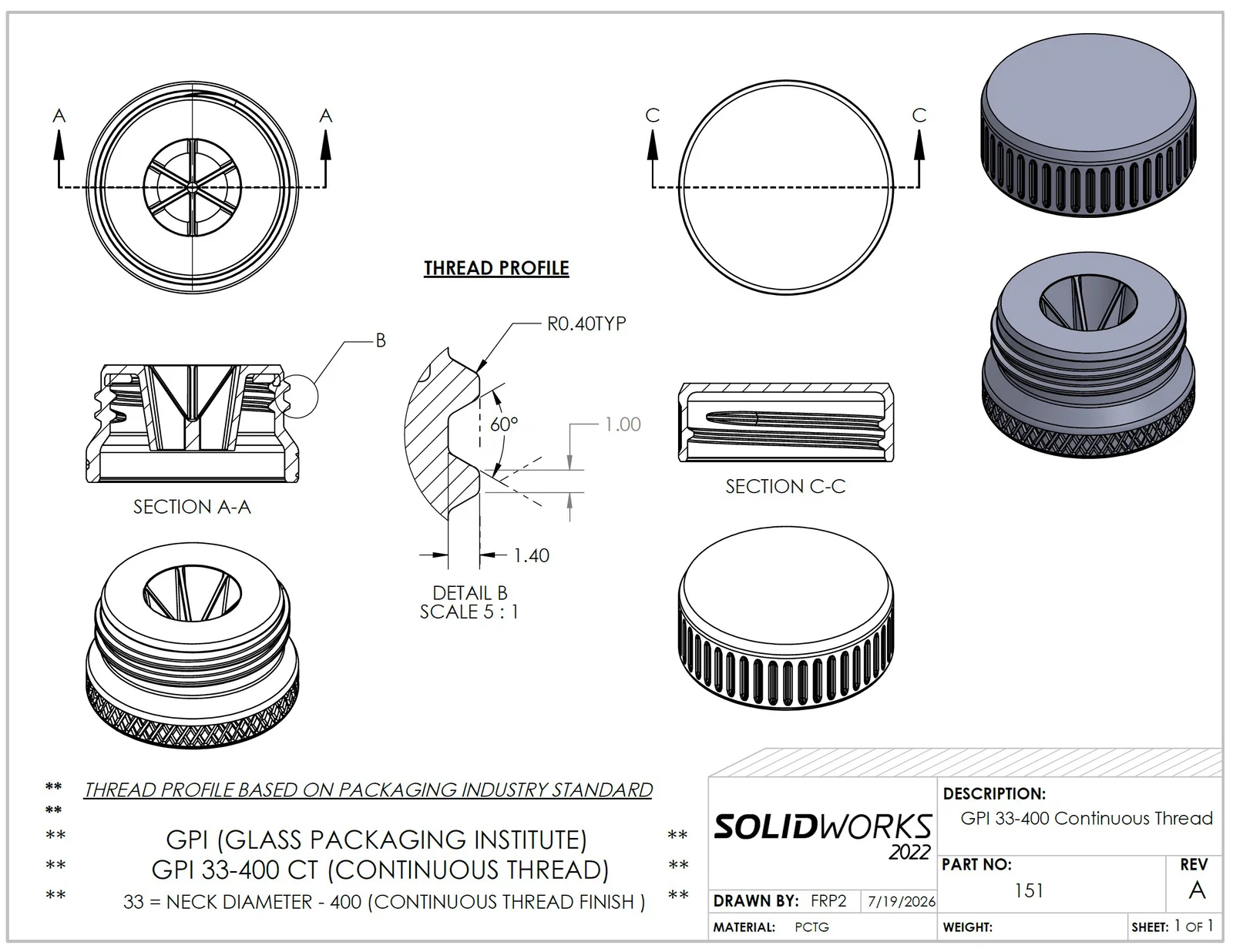

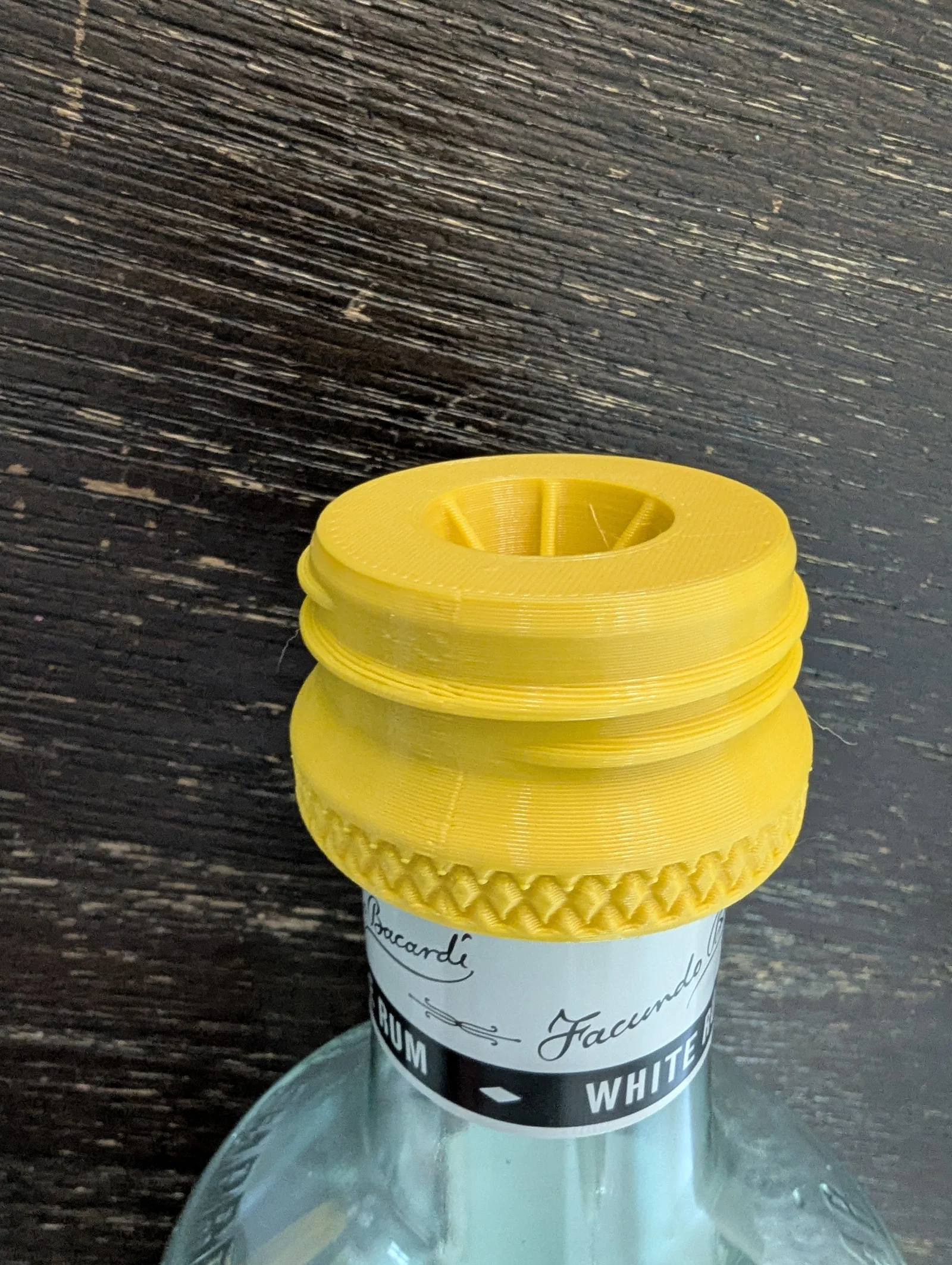

Dự án này được thiết kế nhằm thay thế bộ phận chống rót lại (Non-Refillable Fitment - NRF) của nhà sản xuất đã bị ngưng trên các chai rượu Bacardi. (Hình ảnh bên dưới). Mình đã thiết kế nhiều phiên bản và đang trong quá trình thử nghiệm, tuy nhiên, mô hình ở đây là một thiết kế khái niệm vặn vừa với tiêu chuẩn công nghiệp GPI 33-400 (Continuous Thread - Ren liên tục) của Viện Bao bì Thủy tinh. Nghĩa là, loại ren này có thể dùng được cho các loại chai khác có kích thước cổ chai 33mm.

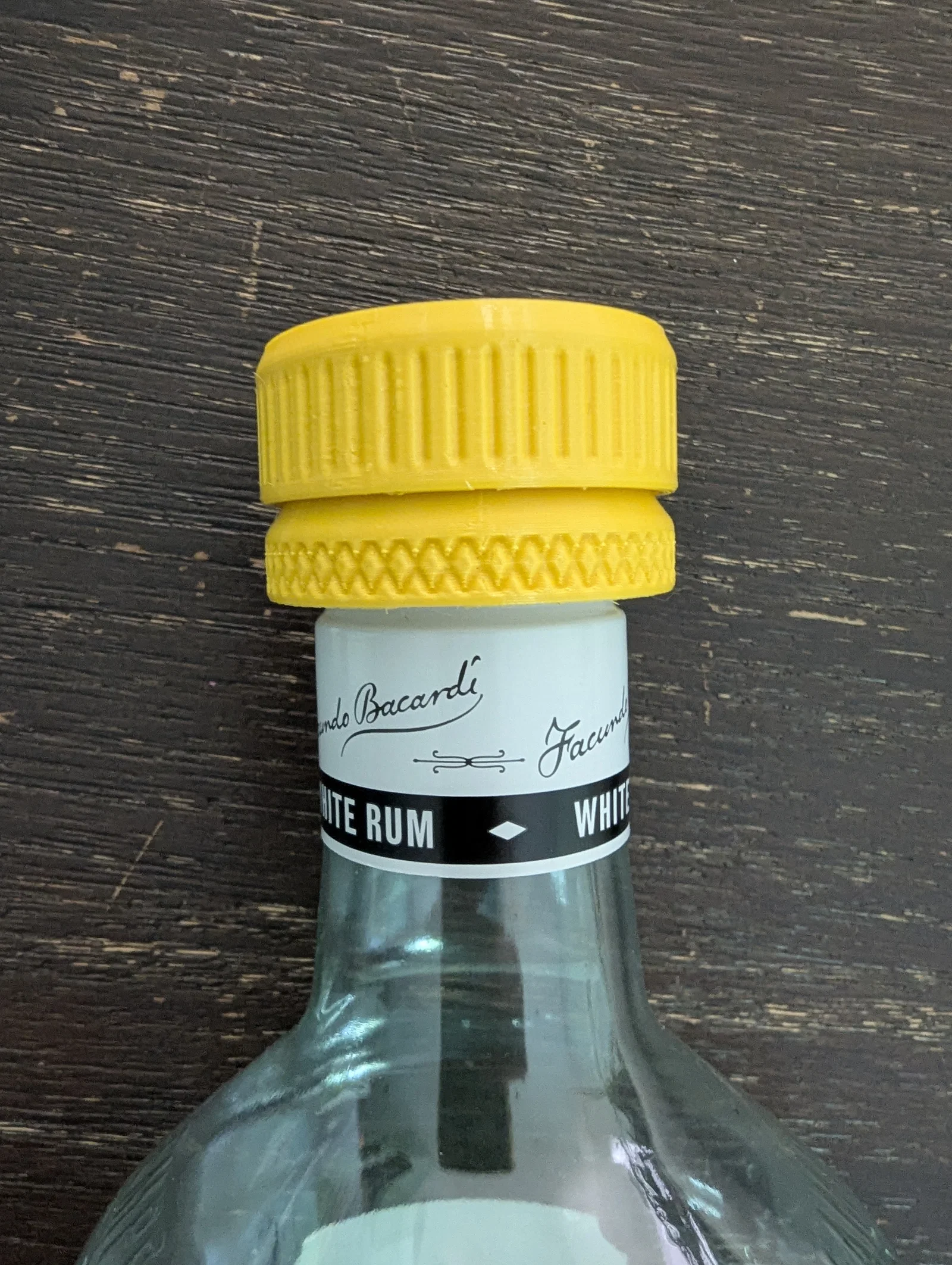

Mình đã xử lý việc làm kín nắp bằng 2 cách: (Xem hình tham khảo bên dưới)
-
Mình thiết kế một công cụ hỗ trợ tận dụng lớp lót (gioăng) từ nắp gốc cho thiết bị này. Công cụ đi kèm sẽ hỗ trợ cắt phần không gian để vòi rót đi qua.
-
Mình thiết kế một gioăng có thể in được để bạn tham khảo.
Được thiết kế bằng Solidworks.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
