Phần đầu thổi (headjoint) cho sáo Dizi ngang (Bb13, lỗ màng rung phẳng)

Đây là mẫu sáo ngang được in 3D, được cải biên từ thiết kế của loại sáo có ống thổi (fipple whistle), nay bổ sung thêm lỗ màng rung theo phong cách Dizi. Đường kính lòng ống (bore) và các thông số âm điệu được giữ nguyên từ mẫu sáo Bb13, nên cao độ sẽ tương ứng với bất kỳ ai in cùng kích thước lòng ống này.

Cấu tạo

• Lòng ống (Bore): Đường kính trong 13mm, thành dày 2mm (đường kính ngoài 17mm).
• Lỗ thổi (Embouchure): Lỗ tròn đơn giản 9mm, được cắt phẳng trên thành ống. Bạn phải tự thổi trực tiếp vào lỗ giống như thổi ngang trên miệng chai, thay vì dùng bộ phận hỗ trợ tạo luồng hơi như sáo dọc. Việc tạo âm thanh theo cách này khó hơn nhiều so với sáo dọc, đòi hỏi bạn phải có kỹ thuật điều khiển luồng hơi tốt.
• Lỗ màng rung (Mo kong): 8mm, cắt phẳng tương tự lỗ thổi, nằm cách lỗ thổi khoảng 40% khoảng cách đến lỗ bấm đầu tiên -- theo đúng quy chuẩn sáo Dizi. Không có vòng đệm hay gờ nổi. Màng sáo (giấy nến/giấy chống thấm) được dán trực tiếp lên lỗ phẳng, tương tự như cách làm truyền thống của sáo Dizi.
• Khớp nối (Tenon/socket): Phần đuôi được thiết kế để khớp hoàn hảo với thân sáo Bb13 (đã bao gồm bên dưới).

Trạng thái

• Đã in và kiểm tra. Lỗ thổi đã phát ra tiếng và màng rung tạo được hiệu ứng bồi âm đặc trưng khi thổi, xác nhận cơ chế hoạt động tốt.

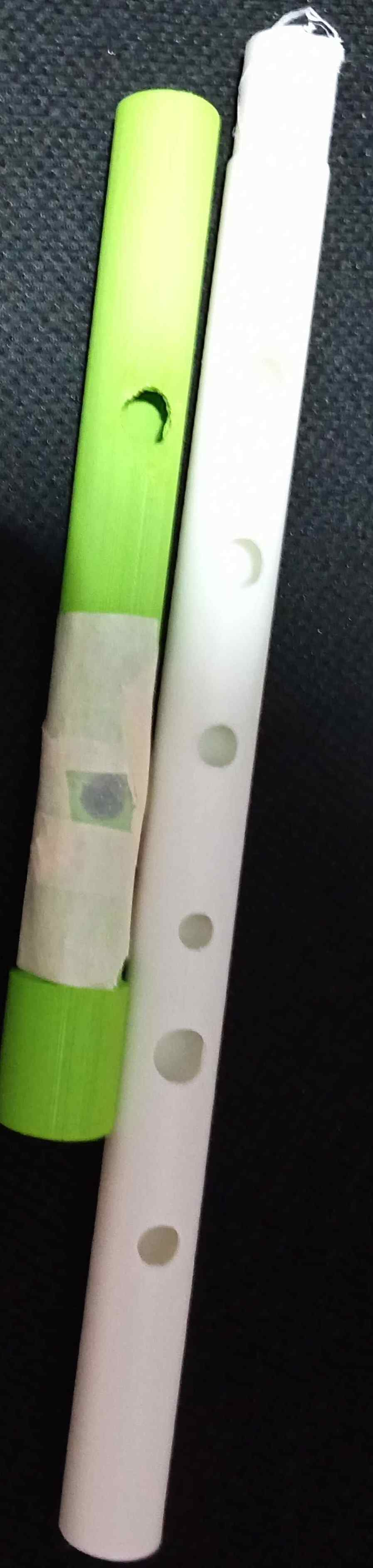

• Lắp ráp hoàn chỉnh: Khớp nối của phần đầu này đã được kiểm chứng là vừa vặn với phần thân sáo Bb13. Các lỗ bấm hoạt động ổn định trên cây sáo đã lắp ráp.
• Chưa kiểm tra toàn dải âm: Vị trí lỗ bấm ban đầu được tinh chỉnh cho sáo Bb13. Vì lỗ thổi ngang cũng có tác dụng như một đầu hở tương đương lỗ thoát hơi, nên vị trí lỗ bấm cơ bản vẫn phù hợp, nhưng cần người chơi có kinh nghiệm kiểm chứng cao độ trên toàn bộ thang âm. Nếu bạn có kỹ năng thổi sáo Dizi hoặc sáo ngang, rất mong nhận được phản hồi từ bạn.

Màng sáo

Bạn có thể dùng bất kỳ loại giấy mỏng, hơi trong suốt nào có thể tạo độ chùng. Bản dựng này sử dụng giấy nến (greaseproof paper), dán cố định quanh mép bằng băng keo giấy. Lưu ý quan trọng từ kỹ thuật sáo Dizi: màng sáo phải hơi chùng và có nếp nhăn, đừng căng quá - màng chùng mới tạo được tiếng rung (buzz), còn căng quá tiếng sẽ bị tịt.

Tập tin

• transversehead2_flush.scad -- File nguồn OpenSCAD (phần đầu thổi)
• transversehead2_flush.stl -- File 3D sẵn sàng in
• Body STL và SCAD -- Giữ nguyên từ bản build sáo Bb13

Bản quyền

CC BY-NC-SA -- Yêu cầu ghi nguồn, chỉ dùng cho mục đích phi thương mại và mọi sản phẩm phái sinh phải giữ cùng giấy phép. Bạn có thể thoải mái sửa đổi, thay đổi kích thước lòng ống hay vị trí lỗ màng, miễn là ghi nguồn cho mình, không thương mại hóa và chia sẻ phiên bản của bạn theo cùng giấy phép này.

Thông tin thêm

Phần đầu thổi này bắt đầu từ thiết kế sáo Bb13, sau đó chuyển đổi sang kiểu thổi ngang và thêm lỗ màng Dizi. Mình rất sẵn lòng giải đáp các thắc mắc về toán học âm thanh hoặc quy trình chuyển đổi trong phần bình luận.

Ghi nhận

Thiết kế, kiểm thử và xây dựng vật lý do tôi thực hiện. Nguồn OpenSCAD được phát triển với sự hỗ trợ từ Claude (Anthropic). Hướng dẫn làm sáo "công nghệ thấp": https://www.guidogonzato.it/whistle/
