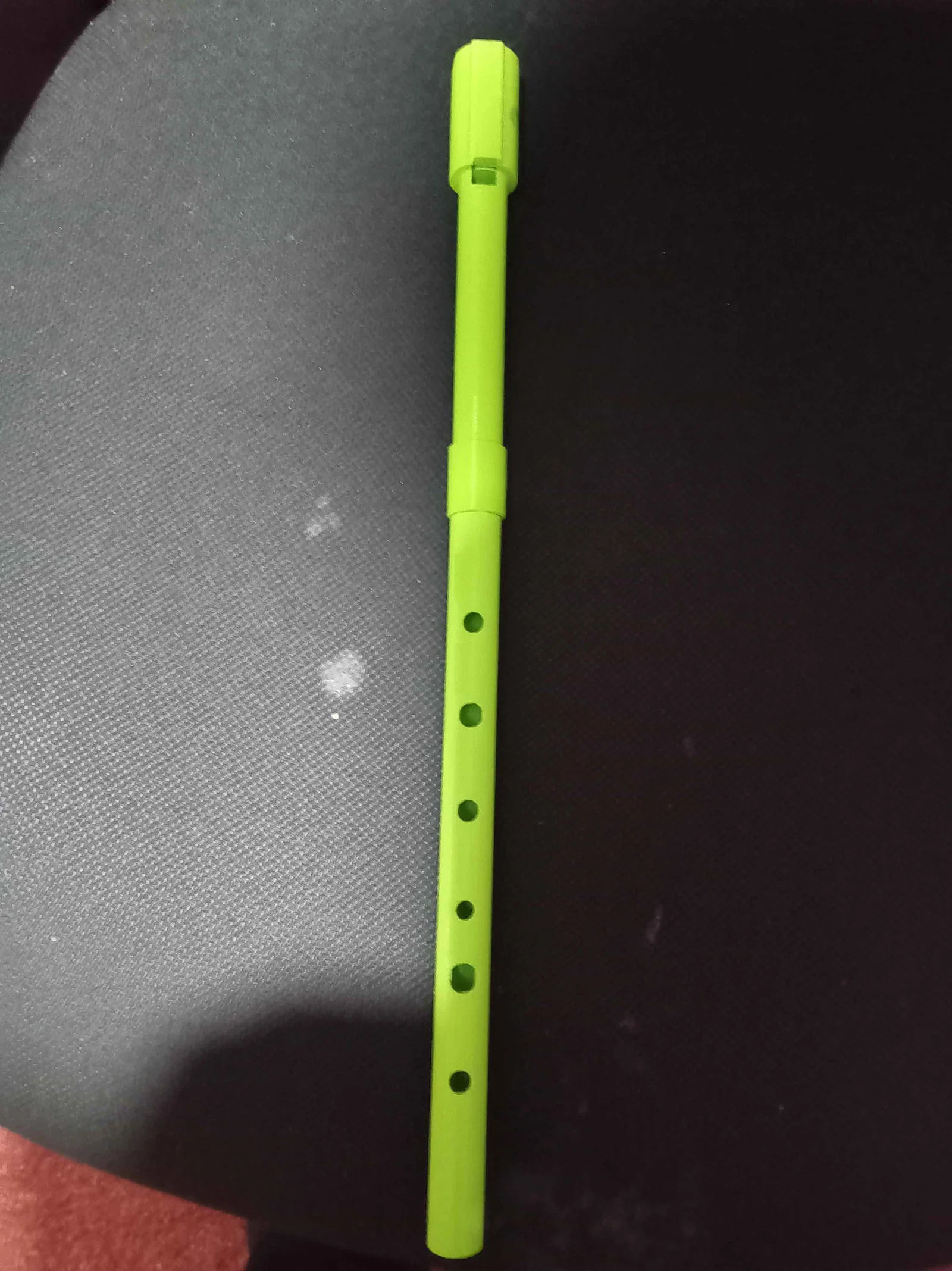

Sáo Tinwhistle tông Bb (lòng ống 13mm, đầu thổi và thân in 3D)

Đây là mẫu sáo Tinwhistle tông Bb được in hoàn toàn bằng công nghệ 3D, thiết kế theo dạng sáo có lỗ thổi (fipple) với đường dẫn hơi và cạnh tạo âm (labium) được in sẵn -- chuẩn cơ chế của sáo Tinwhistle, rất bền và dễ thổi, không cần phải biết kỹ thuật đặt môi cầu kỳ mà vẫn có được âm thanh trong trẻo.

Giới thiệu

• Lòng ống: Đường kính trong 13mm, độ dày thành 2mm.
• Cơ chế: Dạng sáo có lỗ thổi/đường dẫn hơi -- luồng hơi được định hướng qua một đường dẫn bên trong để thổi vào cạnh labium, nguyên lý y hệt như sáo Tinwhistle hay sáo dọc truyền thống, thay vì phải thổi ngang như các loại sáo khác.

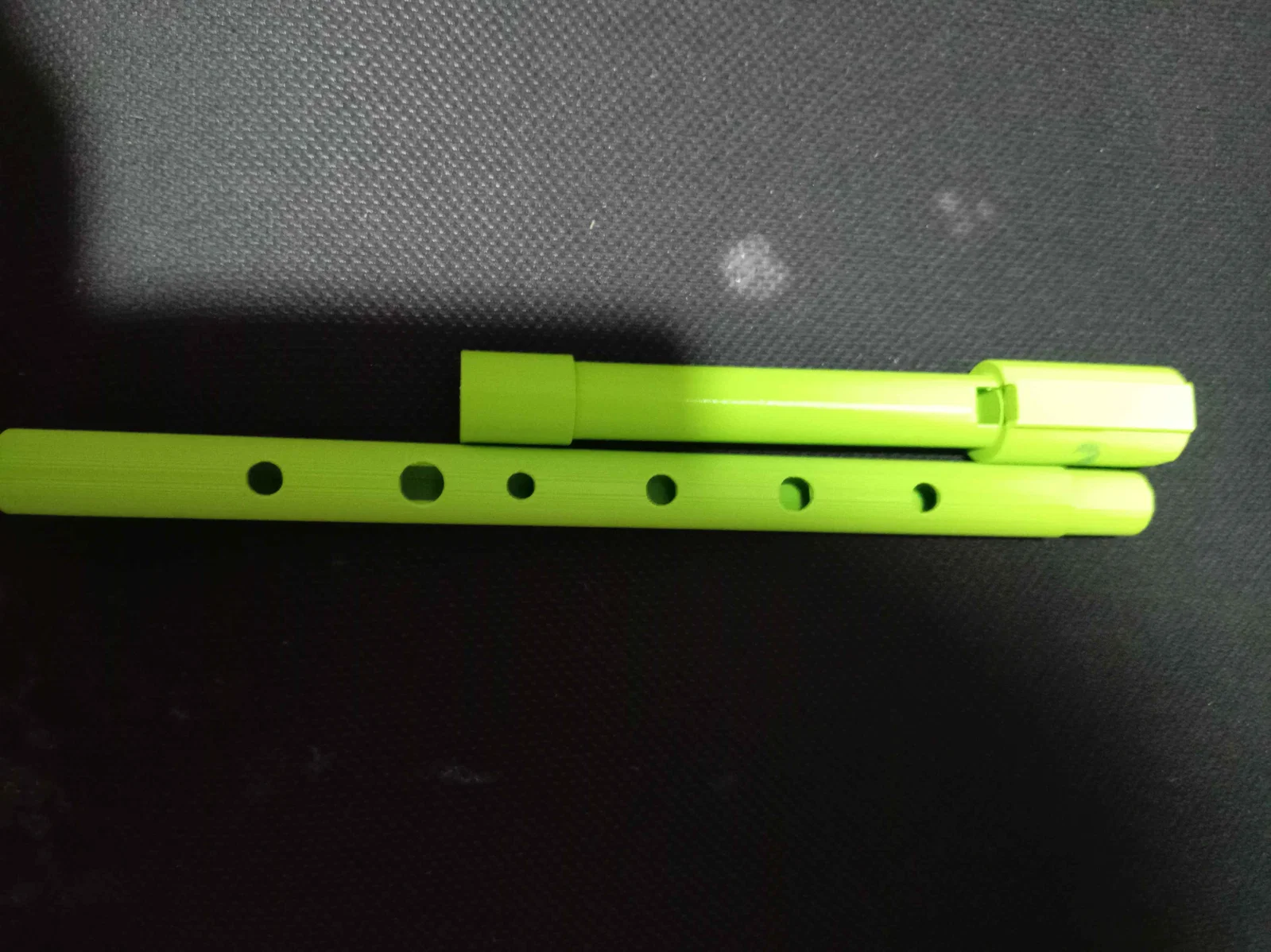

• Kết cấu: Thiết kế gồm hai phần (đầu thổi + thân) được lắp vào nhau bằng khớp nối, kích thước vừa vặn để in trên bàn in thông thường mà không cần dùng vật liệu hỗ trợ (support) bên trong lòng ống.
• Được tinh chỉnh thủ công qua nhiều lần in thử -- độ hở đường hơi, góc độ và khoảng cách của labium, cùng độ dày thành ống đều được điều chỉnh dựa trên trải nghiệm thực tế thay vì chỉ dựa vào tính toán lý thuyết.

Tình trạng

Đã hoàn thiện, đã in thử và thổi tốt. Đây là một trong số những chiếc sáo nằm trong cùng một dòng sản phẩm (các tông/kích thước khác nhau đều dùng chung thiết kế đầu thổi này) -- mẫu này được thiết kế dành riêng cho tông Bb.

Lưu ý cho người in

• Hướng in rất quan trọng đối với khu vực đường hơi và labium -- nếu in sai hướng sẽ dễ bị võng hoặc bề mặt bên trong bị nhám, làm hỏng khả năng tạo âm. Mình khuyến khích nên in phần đầu thổi ở góc 45 độ, tuy nhiên bạn có thể tùy chỉnh tùy theo máy in của mình.
• Việc điều chỉnh âm sau khi in (như gọt giũa labium, mở rộng nhẹ lỗ bấm) là chuyện bình thường cho bản in đầu tiên, không phải là lỗi thiết kế.

Tệp tin

• Mã nguồn .scad cho phần đầu thổi và thân sáo
• Tệp STL sẵn sàng để cắt lớp

Giấy phép

CC BY-NC-SA -- yêu cầu ghi nguồn, chỉ dùng cho mục đích phi thương mại, mọi sản phẩm phái sinh phải giữ nguyên các điều khoản mở.

Ghi nhận

Thiết kế, thử nghiệm và chế tạo thực tế đều do mình thực hiện. Mã nguồn OpenSCAD được phát triển với sự hỗ trợ từ Claude (Anthropic). Hướng dẫn về sáo tinwhistle "low tech": https://www.guidogonzato.it/whistle/
