ImprovedFlow-Aux_Filter (Bản cải tiến từ thiết kế của Nicorn)
Đây là bản cải tiến bộ lọc tuần hoàn không khí bên trong cho dòng máy Creality K1/K1C/K1 Max. Thiết kế mới tối ưu luồng gió, sử dụng vít bắt chắc chắn và hỗ trợ đặt nam châm trực tiếp trong khi in để cố định bộ lọc một cách hoàn hảo.
Mô tả
Gửi lời khen ngợi đến @Nicorn_574492 vì thiết kế gốc quá tuyệt vời.

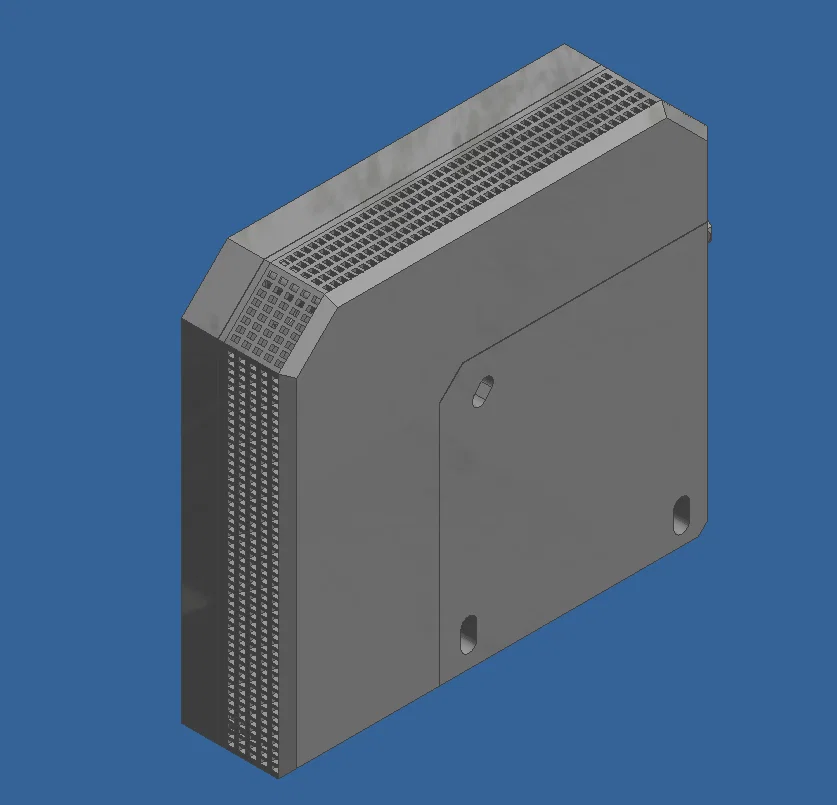

Phần Hộp lọc (Filter-Box) giờ đây đã được bắt vít vào với nhau. Hiện tại mình đang dùng vít gỗ chìm 3x20mm, nhưng sắp tới có thể mình sẽ làm thêm một phiên bản dùng vít máy và ốc nhiệt (heat-inserts).
Phần Đế đã được mở rộng lỗ để in nhanh hơn và giảm thiểu lỗi, riêng phần lõi lọc (Cartridge) thì mình vẫn giữ nguyên như cũ.
Mình đã loại bỏ các "cực" nam châm vì thấy chúng không tối ưu cho luồng khí, thay vào đó là bổ sung các rãnh và gân trợ lực để luồng khí lưu thông tốt hơn.
Để gắn Hộp lọc, mình dùng nam châm 10x2mm và thiết kế để bạn có thể đặt nam châm vào ngay trong lúc đang in, giúp nó dính chắc chắn không bị bung ra. (Nhớ cài đặt lệnh PAUSE tùy chỉnh ở lớp layer phù hợp để đặt nam châm vào nhé).
Mình đã nhận được cuộn PETG mới để thử nghiệm thiết kế này chưa nhỉ? Vẫn chưa... Chờ mình cập nhật sau nhé.
