Ngàm gắn MagSafe cho Mercedes-Benz V-Class / Vito W447
Nâng cấp không gian nội thất với ngàm in 3D để lắp đặt sạc MagSafe vào hộc để đồ trung tâm Mercedes V-Class/Vito W447. Thay thế module Peiker cũ một cách tinh tế, thẩm mỹ, sạc không dây gọn gàng không dây nhợ.
Mô tả
Ngàm gắn MagSafe cho Mercedes-Benz V-Class / Vito W447
Đây là mẫu in 3D dùng để lắp cục sạc Apple MagSafe vào bảng điều khiển trung tâm của các dòng xe Mercedes-Benz V-Class / Vito W447.

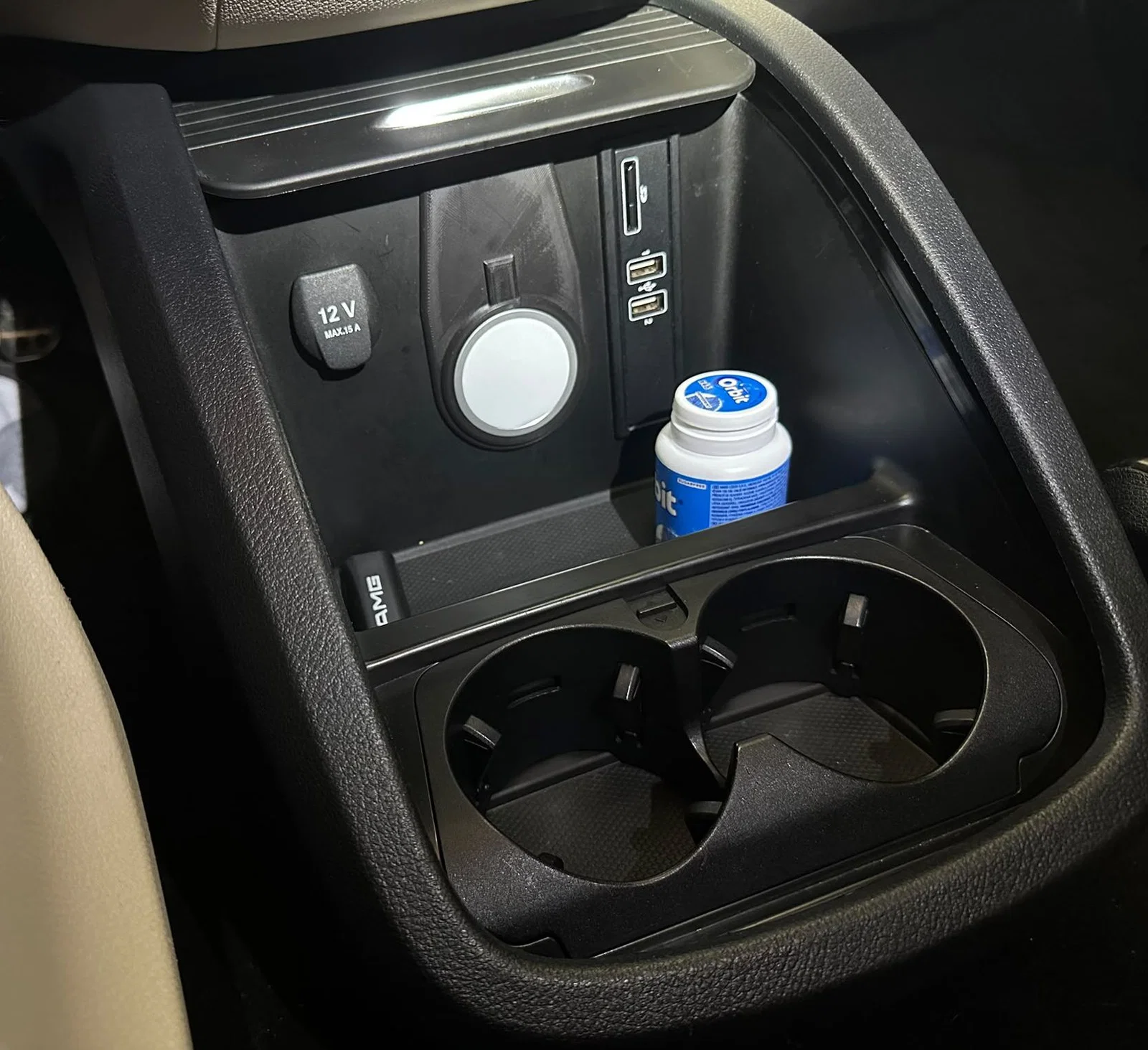

Mẫu này thay thế cho vị trí của module chuẩn bị điện thoại Peiker cũ nằm trong ngăn chứa đồ trung tâm, ngay giữa ổ cắm 12V và bảng USB/MMI gốc. Kết quả là bạn sẽ có một vị trí sạc không dây tích hợp cực gọn gàng, không lo dây nhợ lằng nhằng hay phải dùng mấy loại giá đỡ rời rạc nữa.
Khả năng tương thích
Đã kiểm chứng trên:
- Mercedes-Benz V-Class W447
- Bảng điều khiển trung tâm có ổ cắm 12V, bảng USB/MMI và module điện thoại Peiker.
Nó cũng có thể vừa với các phiên bản W447 / Vito khác nếu có cùng cấu trúc bảng điều khiển. Trước khi in, bạn nên kiểm tra kỹ lại ảnh và kích thước thực tế trên xe.
Kích thước ước tính: 72 × 129 × 12 mm
Hướng dẫn in
Vật liệu khuyến nghị:
- ASA: Nên dùng loại này nhất.
- ABS: Dùng được.
- PETG: Cần cân nhắc kỹ.
- PLA: Không nên dùng vì nhiệt độ trong xe hơi rất cao sẽ làm biến dạng mẫu.
Thông số in gợi ý:
- Độ dày lớp in (layer height): 0,2 mm
- Tường (perimeters): 4–5 lớp
- Độ đặc (infill): 40–60%
- Support: Có, khuyến khích in mặt hướng lên trên để đạt thẩm mỹ tốt nhất.
Lắp đặt
Bạn chỉ cần tháo module điện thoại Peiker cũ ra rồi thay thế bằng ngàm này cùng với cục sạc MagSafe là xong.
Nguồn điện có thể lấy từ mạch 12V của ổ cắm trên xe thông qua bộ chuyển đổi DC-DC / USB-C PD phù hợp. Mình khuyên bạn nên lắp thêm cầu chì riêng, cố định dây điện chắc chắn và kiểm tra độ nóng khi sạc trong thời gian dài.
Những thứ cần chuẩn bị
- Mẫu in 3D hoàn thiện
- Apple MagSafe hoặc cục sạc tròn MagSafe/Qi có kích thước tương đương
- Module nguồn USB-C PD/QC cho ô tô
- Dây điện, cầu chì, ống co nhiệt hoặc băng keo vải chuyên dụng cho xe hơi
- Dụng cụ tháo lắp cơ bản: Chỉ cần tuốc nơ vít Torx T5 là đủ (4 ốc vít, hai cái nằm bên hông dưới nắp che và hai cái dưới khay để ly)
Việc lắp đặt và đấu nối điện đều thực hiện theo ý của bạn và tự chịu trách nhiệm nhé.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
