Thước đo lỗ - Đối chiếu CAD với thực tế - Lỗ tròn và lỗ vuông

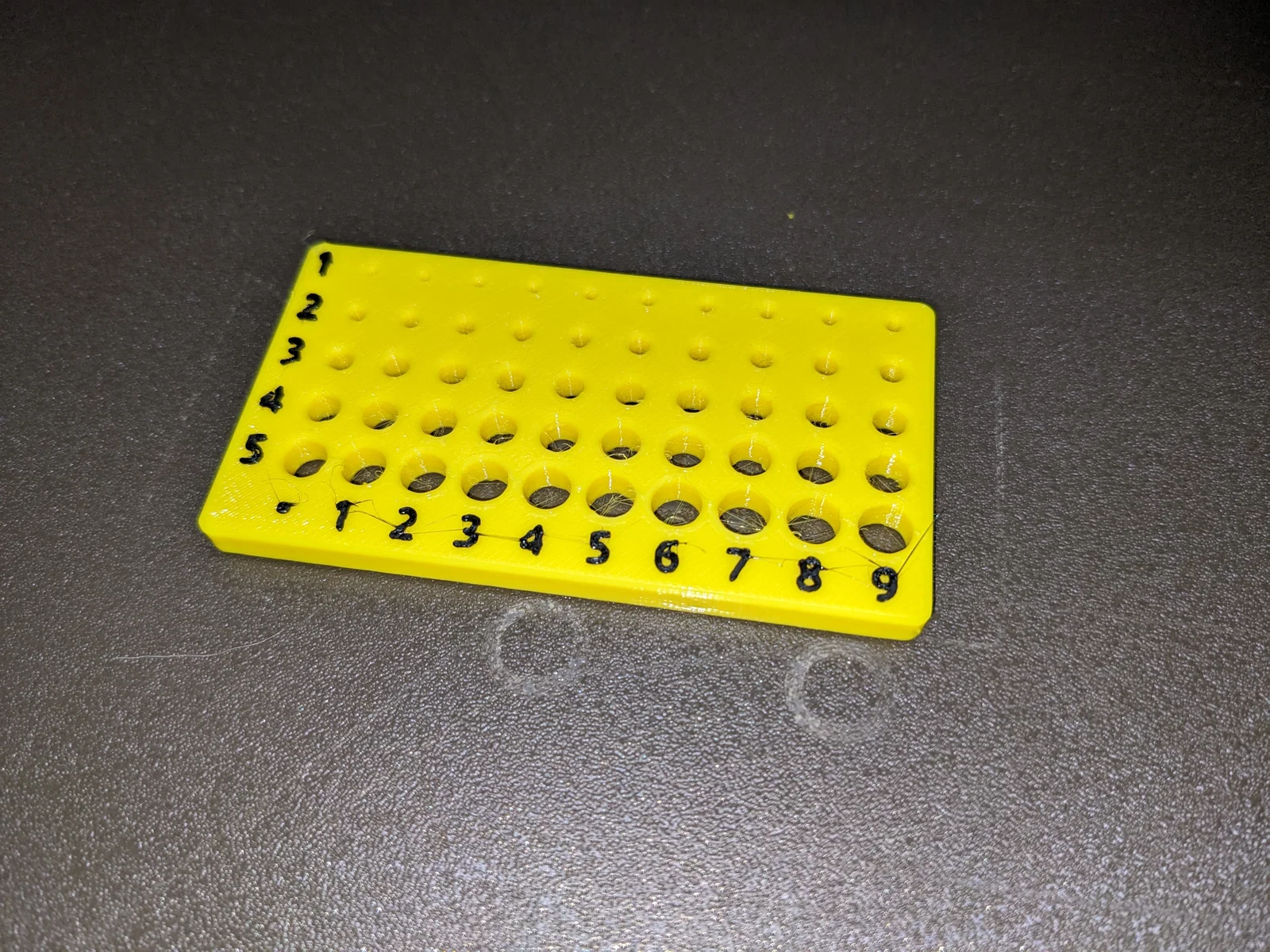

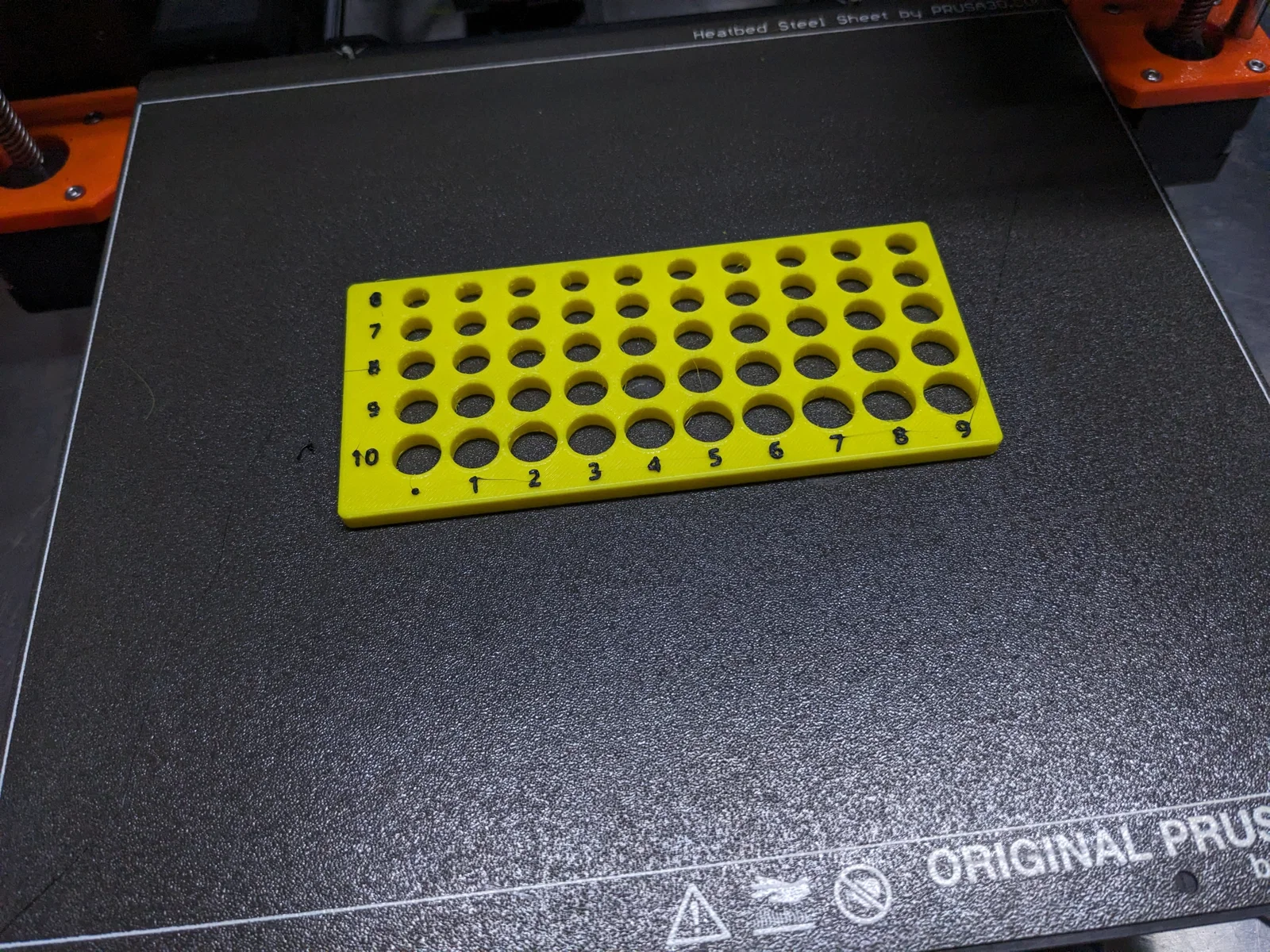

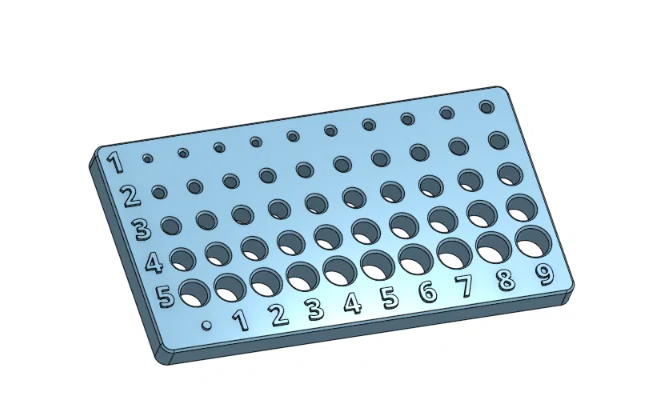

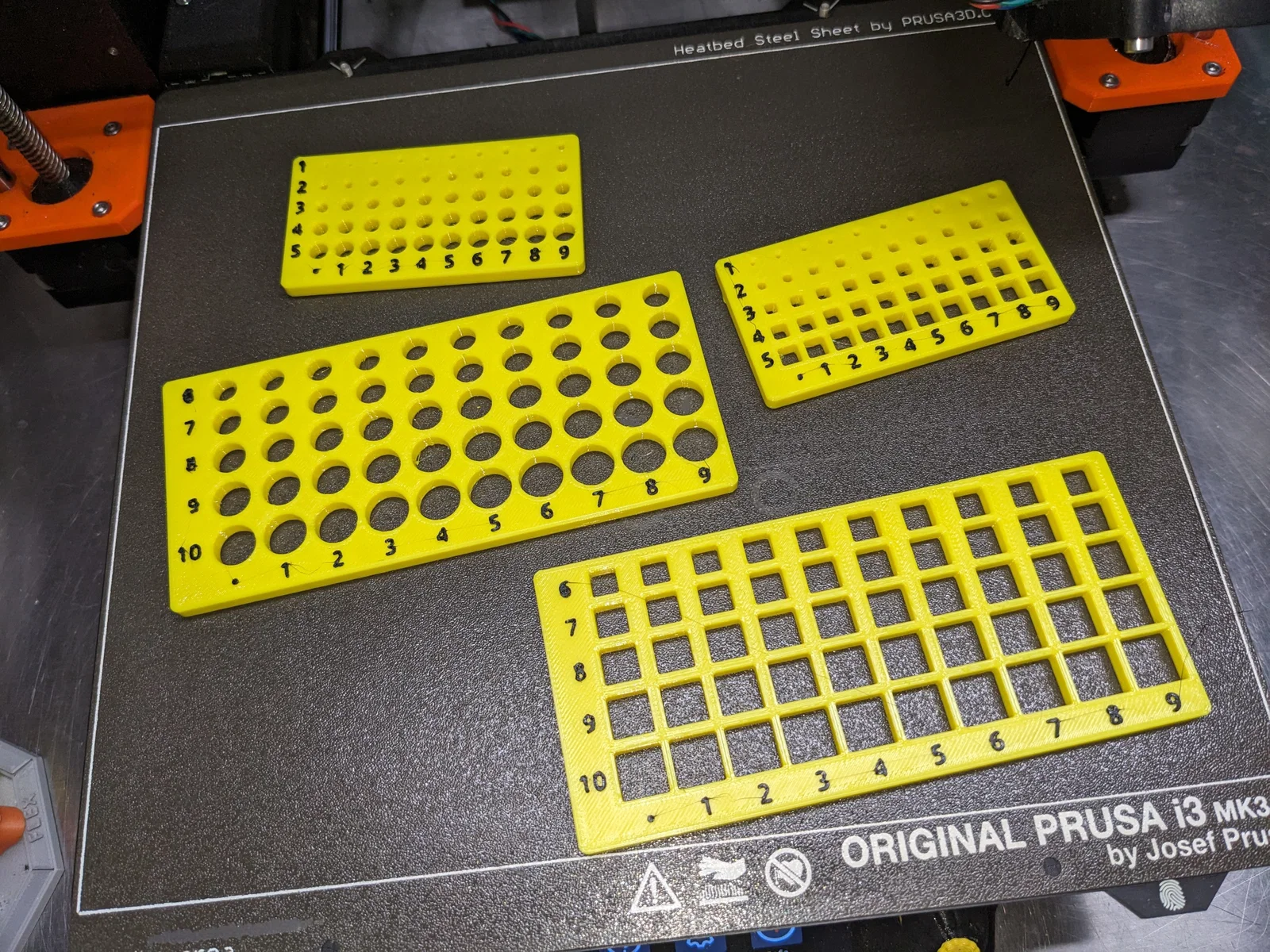

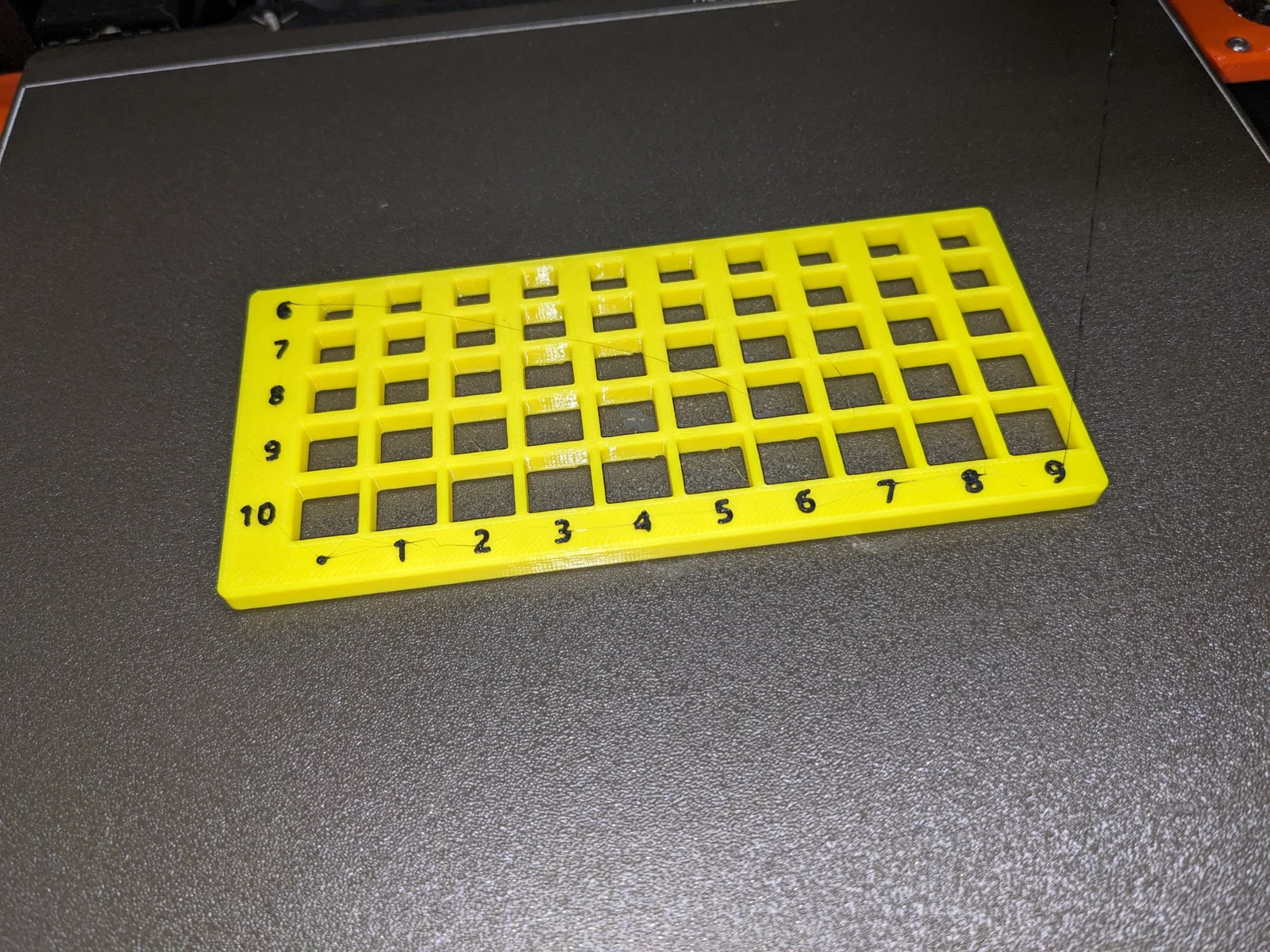

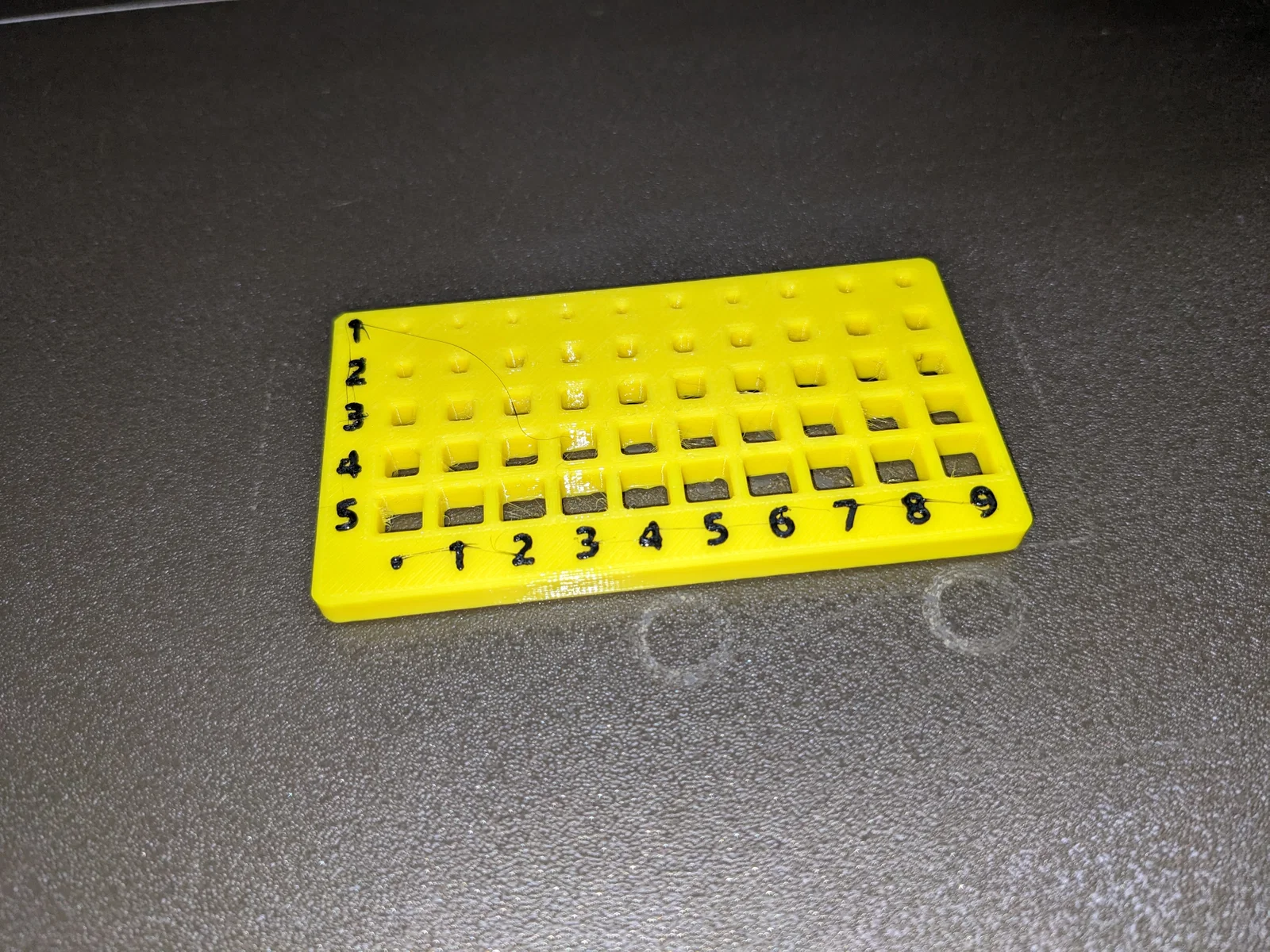

Kích thước lỗ được thiết kế trong CAD và kích thước lỗ thực tế sau khi in bằng máy in FDM thường không khớp nhau do nhiều yếu tố ảnh hưởng. Để tiết kiệm thời gian và nhựa in khi thiết kế mẫu mới, các bạn có thể dùng bộ thước đo này để xác định chính xác kích thước lỗ cần thiết lập trong CAD, từ đó đạt được kích thước thực tế mong muốn trên bản in hoàn thiện.Bộ thước đo này bao gồm cả lỗ vuông và lỗ tròn với đường kính từ 1mm đến 10.9mm, bước tăng 0.1mm. Lưu ý là các cạnh trên và dưới của lỗ được vát mép nhẹ (chamfer) để đảm bảo đường kính đồng nhất nhất có thể.Mình chọn in bộ thước này bằng chất liệu PETG vì nó bám dính rất tốt trên tấm nền vân (textured plate), điều này cực kỳ hữu ích với những mẫu in có nhiều chi tiết ở các lớp đầu tiên.Cần lưu ý rằng kích thước lỗ có thể thay đổi tùy thuộc vào máy in, loại nhựa và thương hiệu nhựa bạn sử dụng. Tuy nhiên, để tiện lợi thì mình chỉ in một bộ thước duy nhất để dùng chung cho mọi nhu cầu.#### Cách sử dụngVí dụ khi dùng thước in thử: Nếu mình muốn tạo một lỗ thoát (clearance hole) cho vít tự ren M4, bảng tra cứu lỗ thoát sẽ cho ra phạm vi đường kính từ 4.3mm đến 4.8mm. Khi thử vít M4 với thước đo này, mình dễ dàng thấy rằng thiết lập lỗ 4.5mm trong CAD sẽ cho mình độ vừa vặn như mong muốn.#### Hướng dẫn inNên in bằng PETG sử dụng file 3mf đính kèm, hoặc nếu không thì hãy dùng các thông số: 0.2mm layer height 2 perimeters* 25% grid infillBạn nên in hai màu bằng cách đổi nhựa (filament switching) để dễ đọc các con số hơn.#### CADLink file OnShape 3D cho các bạn ở đây:https://cad.onshape.com/documents/f967b2aaeec307e643208302/w/137f03cd1ccbb2c584621262/e/3890ade8da57a5ad9b54f574?renderMode=0&uiState=6a634c82a6a55509c3fc62f1
