Miệng hút thay thế cho máy hút khói Aoyue 8486

Tác giả danid_2101024

Lượt thích
1
Lượt coi
48

File 2 455,2 KB

  • Aoyue_fume_nozzle_1785160545.stlSTL · 205,4 KB
  • Aoyue_fume_nut_1785160547.stlSTL · 249,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

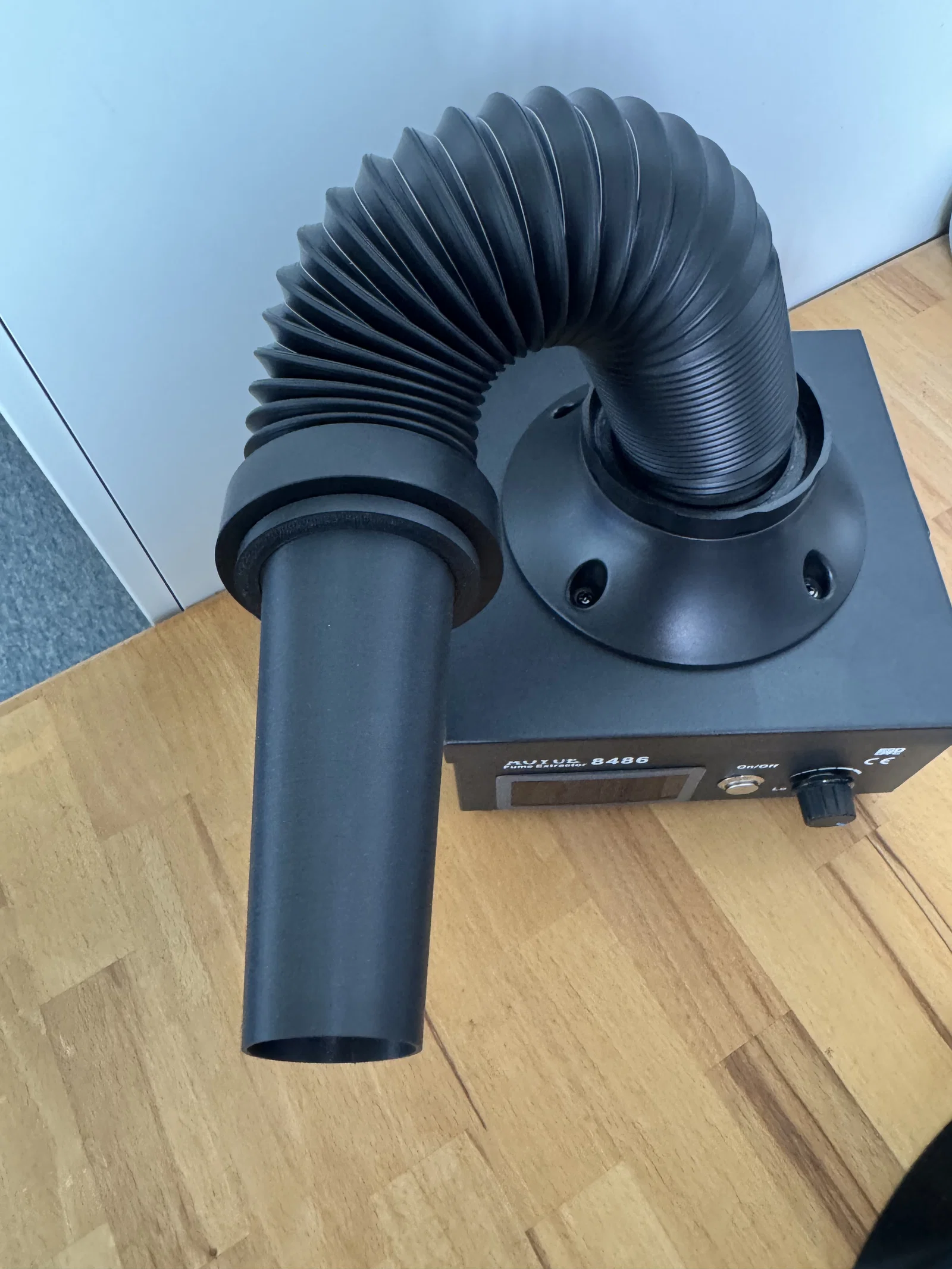

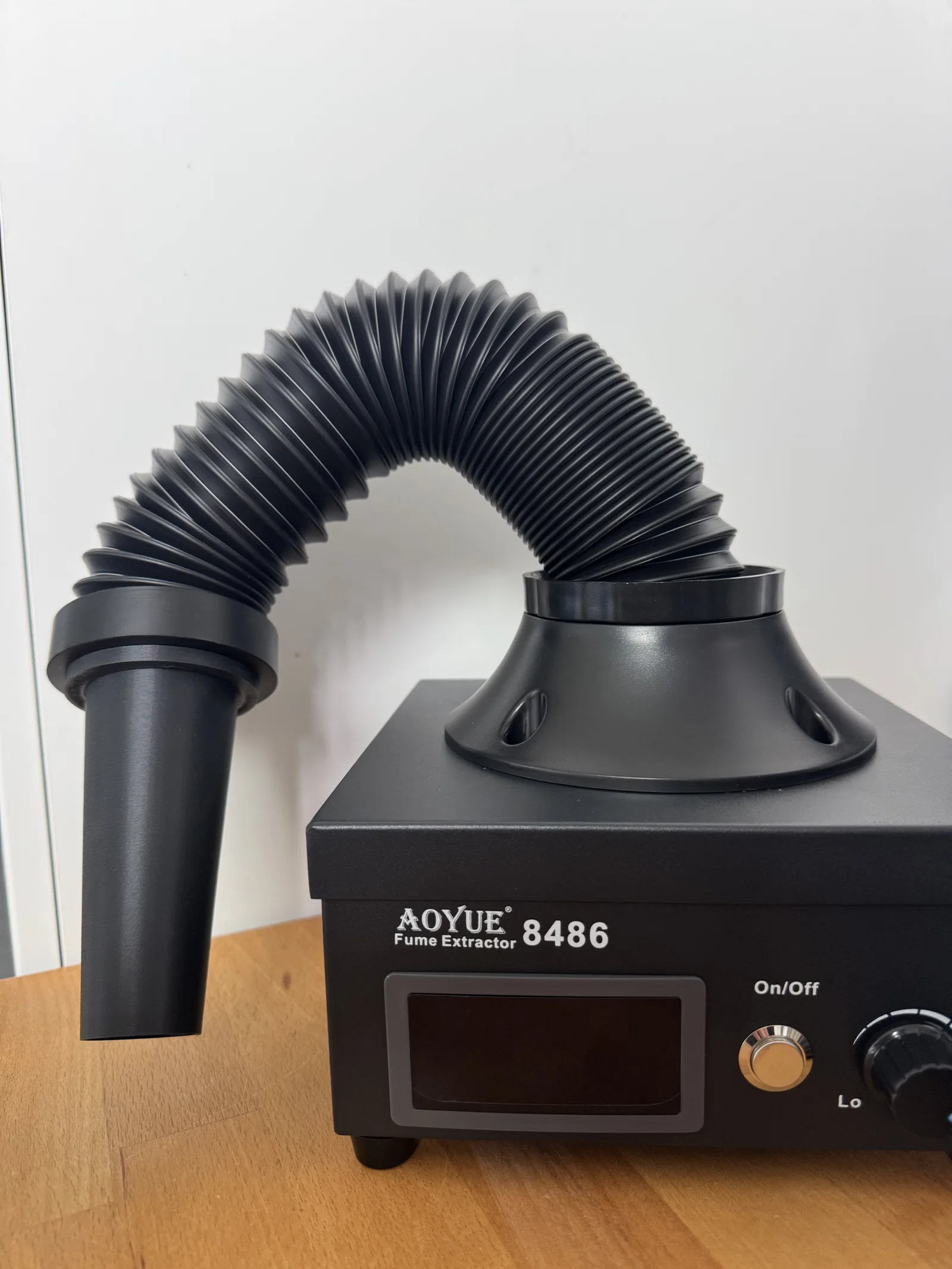

Đây là mẫu miệng hút thay thế cho máy hút khói Aoyue 8486, được thiết kế để thay cho miệng hút cao su nguyên bản. Đầu hút gốc có miệng khá rộng, khiến lực hút bị tản ra trên diện tích lớn và giảm khả năng thu khói ngay tại đầu mũi hàn của bạn. Thiết kế mới này giúp thu hẹp khe hở để tập trung lực hút, mang lại hiệu quả thu khói tốt hơn ngay tại vị trí bạn đang hàn.

Hướng dẫn lắp đặt:

  1. Vặn đai ốc giữ ra khỏi miệng hút cao su cũ.

  2. Tháo miệng hút cao su cũ ra.

  3. Lắp miệng hút vừa in này vào vị trí cũ trên máy hút khói.

  4. Vặn đai ốc giữ ban đầu vào lại.

  5. Siết chặt đai ốc cố định.

Khuyến nghị in bằng nhựa PLA với độ đặc (infill) 15%.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
455,2 KB
File lớn nhất
249,9 KB
