Giá đỡ Cartographer cho Toolhead SV08 MAX Yavoth kèm X Endstop

Đây là phụ kiện bổ sung cho bản remix toolhead Yavoth dành cho SV08 MAX của 3DPrintDemon. Vì nghe nói có quá nhiều vấn đề với BTT Eddy Duo, mình đã quyết định dành thêm chút công sức để thiết kế giá đỡ Cartographer cho bản của bạn ấy. Ngoài ra, thiết kế gốc không có chỗ gắn công tắc hành trình trục X (X endstop), nên mình cũng đã thêm vào luôn. Đây chính là kết quả.

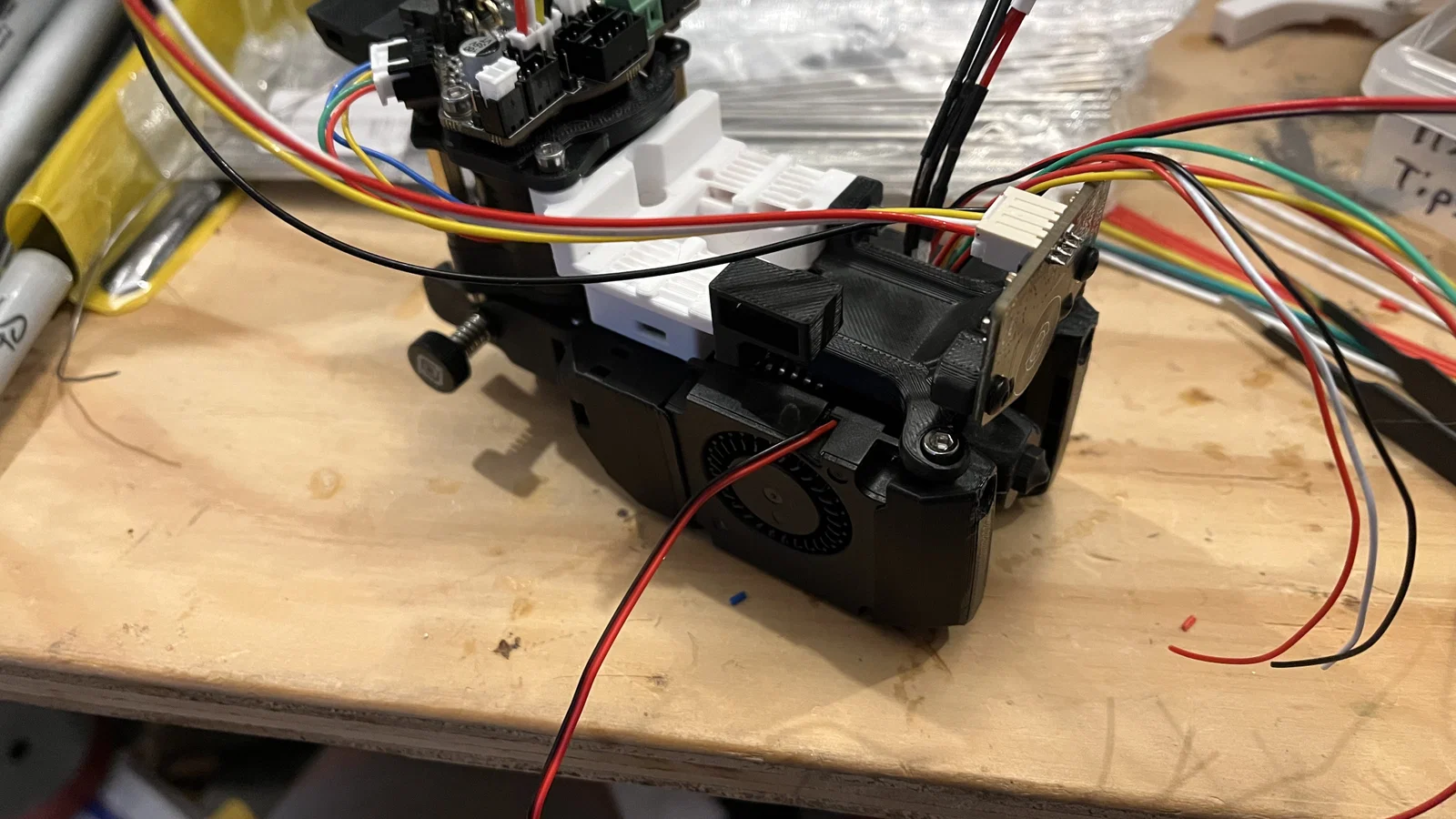

Mình đã in và sử dụng giá đỡ này trên máy in của mình và xác nhận là nó hoạt động rất ổn. Lưu ý là công tắc hành trình X được đặt ở khoảng cách tối thiểu để tận dụng tối đa hành trình trục X, nên nếu bó dây toolhead từ EBB36 của bạn quá dày hoặc đặt sai vị trí, dây cáp có thể chạm vào khung máy trước khi công tắc hành trình kịp kích hoạt. Bạn có thể điều chỉnh lại dây cáp, chêm công tắc hành trình ra ngoài (vì nó là dạng lắp khít) hoặc dán thêm gì đó lên miếng đệm công tắc trên khung máy để làm dày thêm vài milimet. Dùng kẹo cao su cũ, lông vịt, hay bất cứ thứ gì bạn thấy tiện là được.

Không cần dùng support, nhưng tùy vào loại nhựa bạn dùng mà có thể cần thêm để đạt kết quả tốt nhất. Mình in bằng nhựa PA12-CF "vì sẵn có thôi". Phần hốc chứa công tắc hành trình được thiết kế rất khít, nên khả năng cao bạn sẽ cần dùng dao X-Acto tỉa lại một chút để lắp vào vừa vặn. Mình thấy cách này tốt hơn là phải dùng keo dán, vì kích thước của các loại công tắc thường có chút sai lệch.

Để bạn tham khảo, đây là loại mini-microswitch mà mình đã sử dụng: https://www.amazon.com/dp/B088W8WMTB?ref=ppx_yo2ov_dt_b_fed_asin_title

Mình đã đính kèm cả file STEP và file dự án FreeCAD (FCStd) trong trường hợp bạn muốn chỉnh sửa cho nhu cầu riêng. Hy vọng nó sẽ giúp ích và tiết kiệm được chút thời gian cho mọi người. :)
