Kẹp ray thang hồ bơi — Giá đỡ cố định chân thang

Mô tả sản phẩm

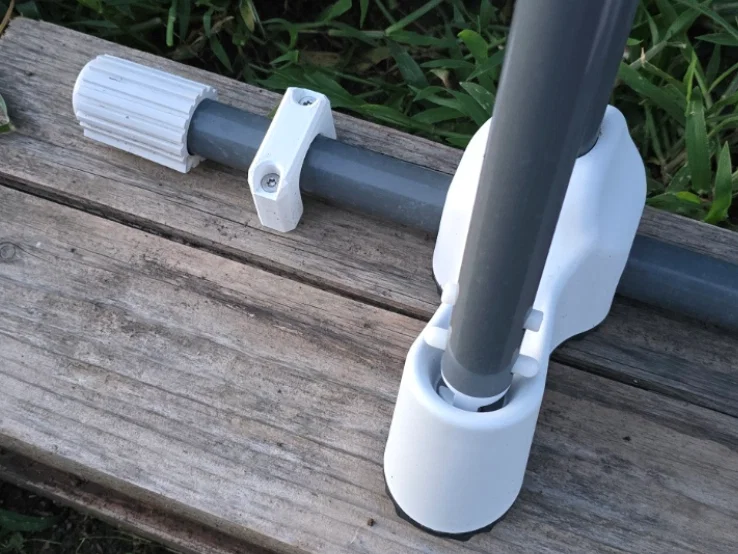

Đây là bộ kẹp yên ngựa chắc chắn giúp ôm chặt thanh ray dưới đất (ống tròn Ø27.5 mm) để cố định chân thang hồ bơi, tránh tình trạng thang bị trượt hoặc dịch chuyển khi sử dụng. Khung kẹp được thiết kế với phần lõm Ø27.5 mm khớp với thanh ray và được bắt chặt bằng hai ốc M5; mỗi lỗ bắt ốc được khoét âm Ø10.4 mm để đầu ốc nằm phẳng trên bề mặt.

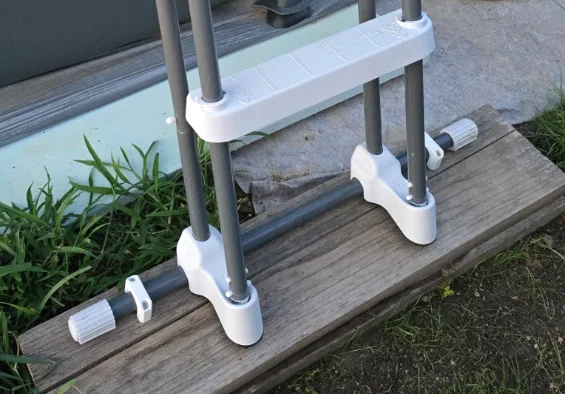

Bạn nên dùng hai kẹp cho mỗi thanh ray — mỗi cái ở một bên chân thang — để khóa chặt chân thang giữa hai kẹp, giữ cố định xuống mặt sàn. Một phụ kiện an toàn nhỏ gọn, giá rẻ cho bất kỳ hồ bơi lắp ghép nào.

Kích thước đế 60 × 43 mm, chiều cao 20 mm. Thiết kế dành cho ống/ray tròn đường kính khoảng 27–28 mm. Nếu ống của bạn có kích thước khác, hãy scale toàn bộ mô hình tỉ lệ thuận (ví dụ: ống 30 mm → scale ≈ 109%-110%).

Thông số in

• Chất liệu: Khuyên dùng PETG hoặc ASA (chịu nước, chống tia UV và chịu nhiệt tốt cho môi trường hồ bơi/ngoài trời). Chỉ dùng PLA cho các thử nghiệm nhanh trong nhà — PLA sẽ bị xuống cấp khi để ngoài trời.
• Chiều cao lớp in: 0.20 mm (0.28 mm vẫn ổn nếu muốn in nhanh mà vẫn đảm bảo độ bền)
• Infill: 20–30%
• Tường/perimeters: 4 lớp (~1.6 mm) để tăng độ chắc chắn quanh các lỗ bắt ốc
• Lớp trên/dưới: 5 lớp
• Support: Không cần nếu đặt đúng hướng như bên dưới. Nếu máy in của bạn gặp khó khăn khi bắc cầu ở hai lỗ ngang, hãy chỉ bật support cho riêng phần đó.
• Hướng đặt trên bàn in: Đặt mặt đáy 60 × 43 mm nằm phẳng trên bàn in, phần lõm hướng lên trên. Cách này giúp lớp in bền nhất và ít tốn support nhất.
• Độ bám bàn: Khuyên dùng thêm brim 5 mm.
• Số lượng: 2 kẹp cho mỗi thanh ray.

Hướng dẫn lắp ráp

1. In hai cái kẹp.
2. Đặt thanh ray xuống vị trí chân thang sẽ đặt. Đặt mỗi kẹp vào hai bên chân thang, sao cho phần lõm ôm sát lấy ống.
3. Đánh dấu hai lỗ khoan, sau đó bắt vít cố định từng kẹp bằng ốc M5.
4. Siết chặt cho đến khi kẹp ôm cứng thanh ray và chân thang không còn bị trượt.
5. Kiểm tra ốc vít trước mỗi mùa hồ bơi và định kỳ trong quá trình sử dụng.

Hoàn toàn lắp ráp cơ học — không cần dùng keo hay support khi lắp đặt.
