Bộ chuyển đổi Microswiss NG cho Duender và Eddy

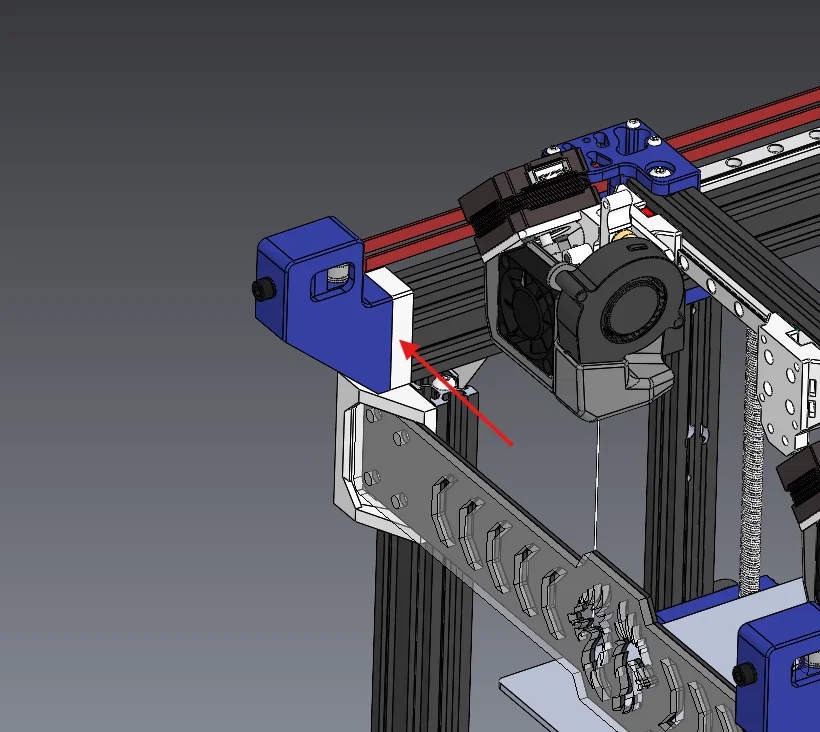

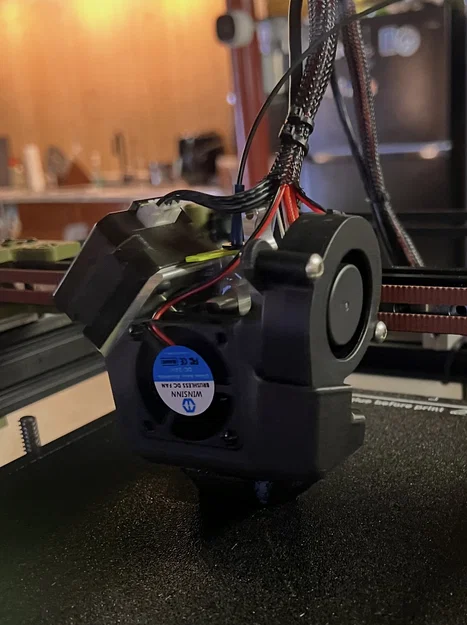

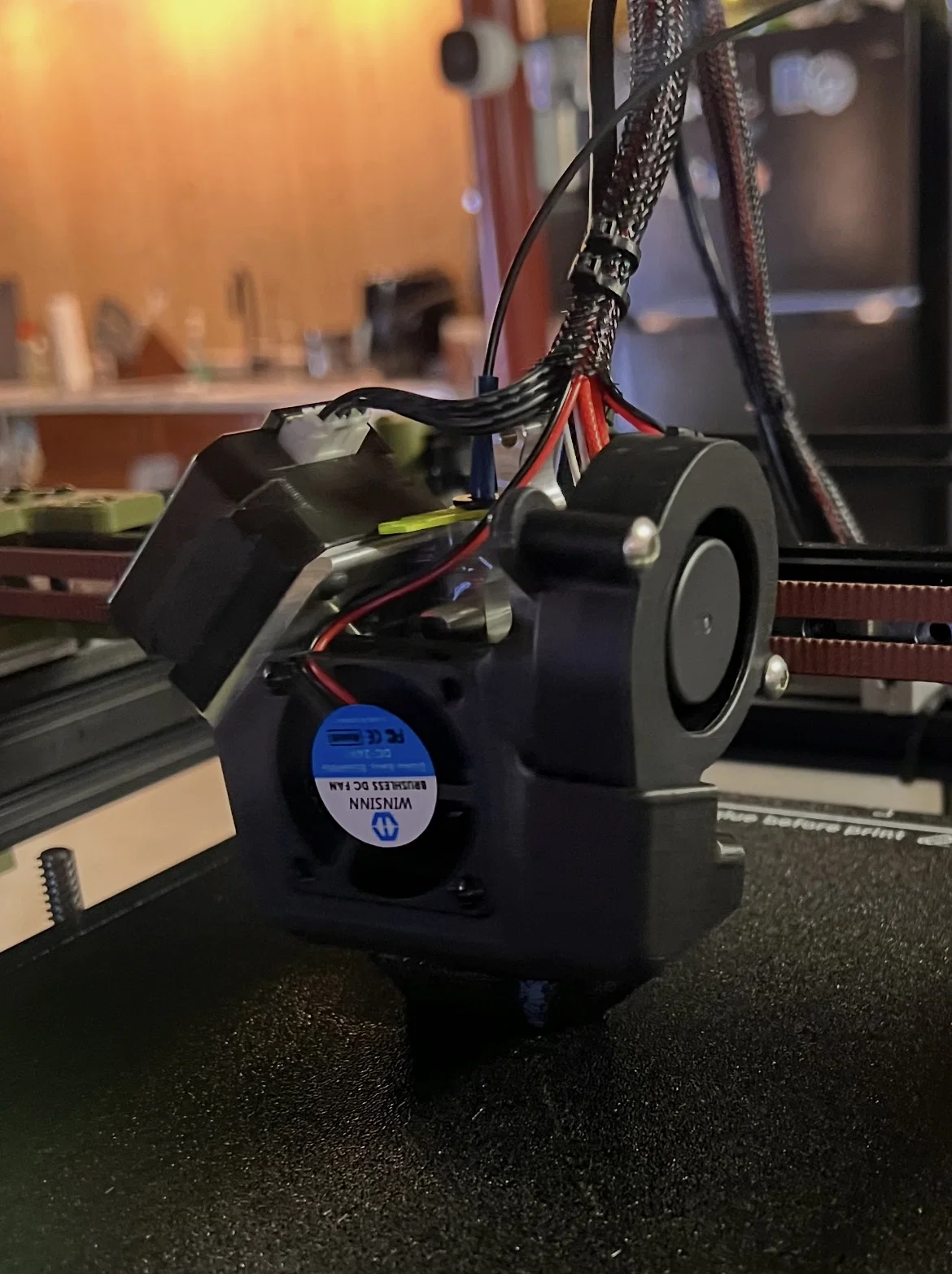

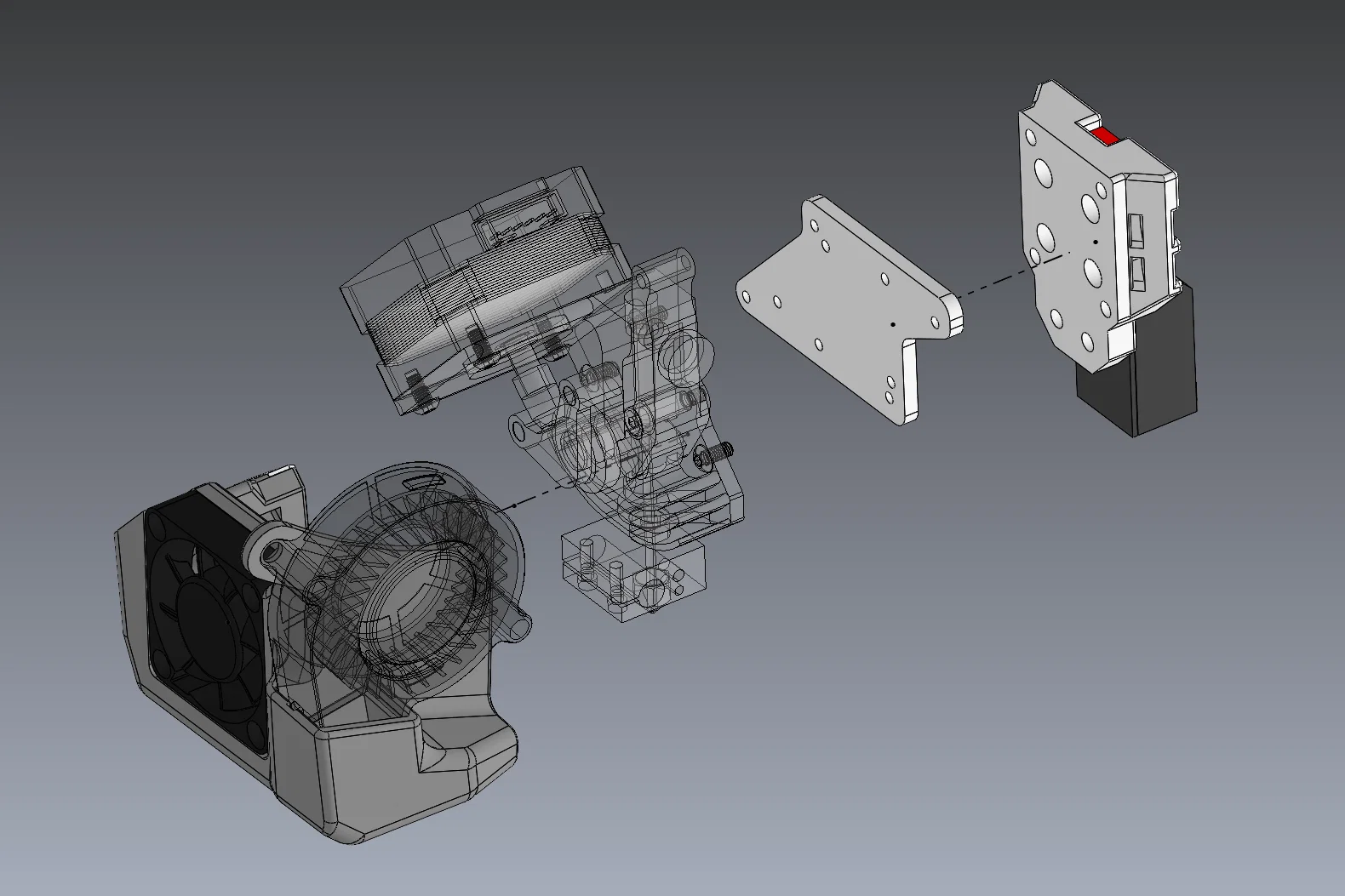

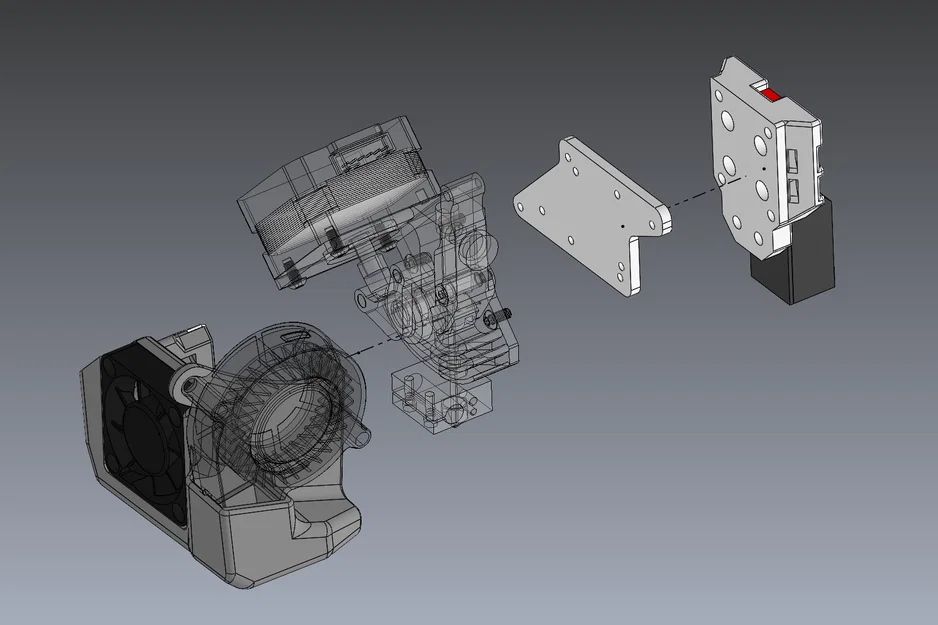

Đây là bản thiết kế của mình để chuyển đổi bộ hot end/extruder Microswiss NG direct drive cho việc sử dụng với Duender và BTT eddy. Bao gồm 3 file: 1. Tấm gắn Microswiss extruder/hotend và quạt. 2. Bộ chuyển đổi MGN9H cho file số 3 ở trên và bộ gắn BTT eddy. 3. Miếng đệm tăng đơ 10mm. Mình cũng đã đăng các mẫu fan shroud cập nhật trong một bài viết khác vì lý do bản quyền remix: 1. Fan shroud có bổ sung mốc sensorless homing và dùng quạt zin. 2. Fan shroud có bổ sung mốc sensorless homing và dùng quạt thổi 5015. Mình in tất cả các linh kiện bằng nhựa ASA để đảm bảo khả năng chịu nhiệt và độ bền. Riêng phần số 3, mình đã đổi sang nhôm CNC cho cứng cáp hơn, nhưng nếu bạn in nhựa thì dùng vẫn ổn. Mọi thứ được lắp ráp bằng ốc m3/m4. Lưu ý: Vị trí bàn in: Mình đã di chuyển bộ gá trục Z từ 97mm lên 110mm so với thanh nhôm định hình phía trước để đầu phun có thể di chuyển hết hành trình. Việc này còn giúp các loại bàn in có tai gài không bị vướng vào thanh giằng phía trước. Sensorless homing cần được thực hiện theo hướng +y và -x. Bộ tăng đơ dây đai cần được kéo dài thêm 10mm để đạt hành trình full bàn in. Nếu không có phần này, bạn sẽ bị mất khoảng 10mm hành trình.
