Bộ phận thay thế/sửa chữa khóa mũ (lưỡi trai), tùy chỉnh tham số (parametric)

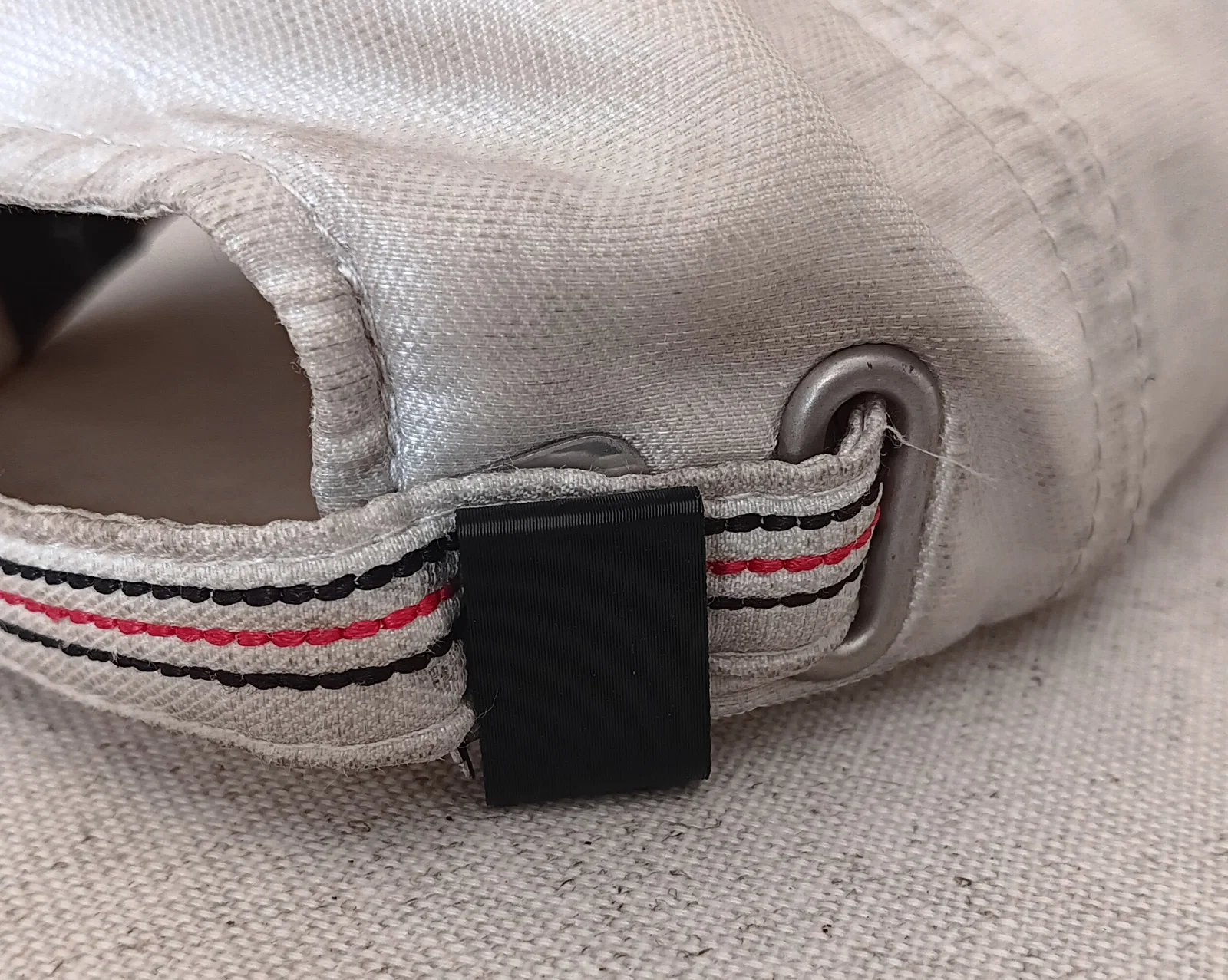

Cái gì rồi cũng đến lúc hư thôi, kể cả cái chốt mũ lưỡi trai của bạn. Nhưng đừng vội vứt nó đi nhé: Linh kiện này được thiết kế để sửa chữa lại những cơ cấu khóa bị hỏng đó.

Vì chi tiết gốc thường phải chịu lực khá lớn, nên mình quyết định thiết kế dạng clip để đảm bảo khả năng chịu lực tốt hơn.

In ấn

Bạn có thể dễ dàng in cái clip này bằng nhựa PLA, miễn là sử dụng đúng thiết lập. Mình khuyến khích bạn in với 6 lớp tường (walls) để đảm bảo chi tiết được cứng cáp và chắc chắn. Thêm nữa, hãy nhớ đổi thiết lập "seam position" (vị trí đường chỉ) thành "back" (phía sau) thay vì mặc định để tránh các đường chỉ tại những vị trí chịu lực cao nhất. Điều này sẽ đảm bảo độ bền tối đa khi in theo hướng đã được thiết lập sẵn.

Remix/Chỉnh sửa

Mình đã thử nghiệm thiết kế này với nhiều loại mũ khác nhau và kết quả rất ổn. Tuy nhiên, nếu bạn muốn thay đổi kích thước, mình đã đính kèm thư mục để remix bao gồm file .step và file thiết kế Fusion gốc, bạn có thể dễ dàng thay đổi bằng cách chỉnh sửa các thông số (parameters). Mọi thứ sẽ tự động điều chỉnh theo thông số bạn nhập và mỗi thông số đều có giải thích cụ thể, nên đừng ngại thử nhé!

Hy vọng bạn thích thiết kế này và nó giúp ích được cho bạn. Nếu có góp ý hay thắc mắc gì, cứ thoải mái bình luận bên dưới nhé.
