Bản cải tiến CNC cho máy phay Sieg X2P
Bộ gá cảm biến hành trình (end-stop) cho máy phay Sieg X2P, sử dụng long đền M5 bằng thép. Thiết kế bao gồm các bộ kích hoạt cho trục X, Y và Z, đi kèm tệp STL và STEP để bạn dễ dàng tùy chỉnh và lắp đặt.
11
Lượt Xem
0
Lượt Thích
0
Lượt Tải
Cập Nhật Jul 24, 2026
Mô tả
-

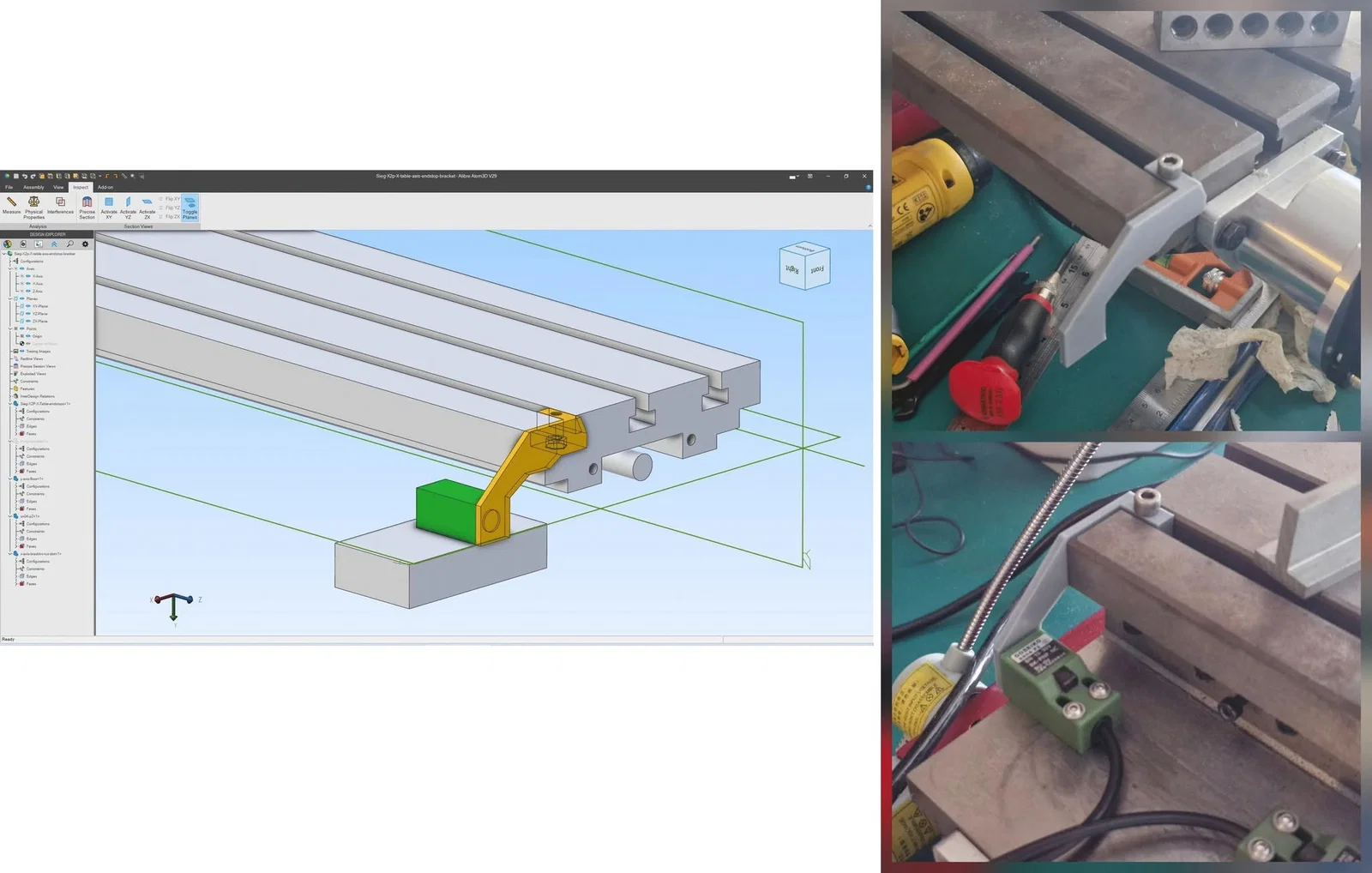

Bộ kích hoạt (trigger) rãnh t-nut cho trục X, bao gồm 2 bộ kích hoạt và cảm biến do hành trình gần 300mm (hãy lật ngược mô hình theo trục X để in bên còn lại).
-

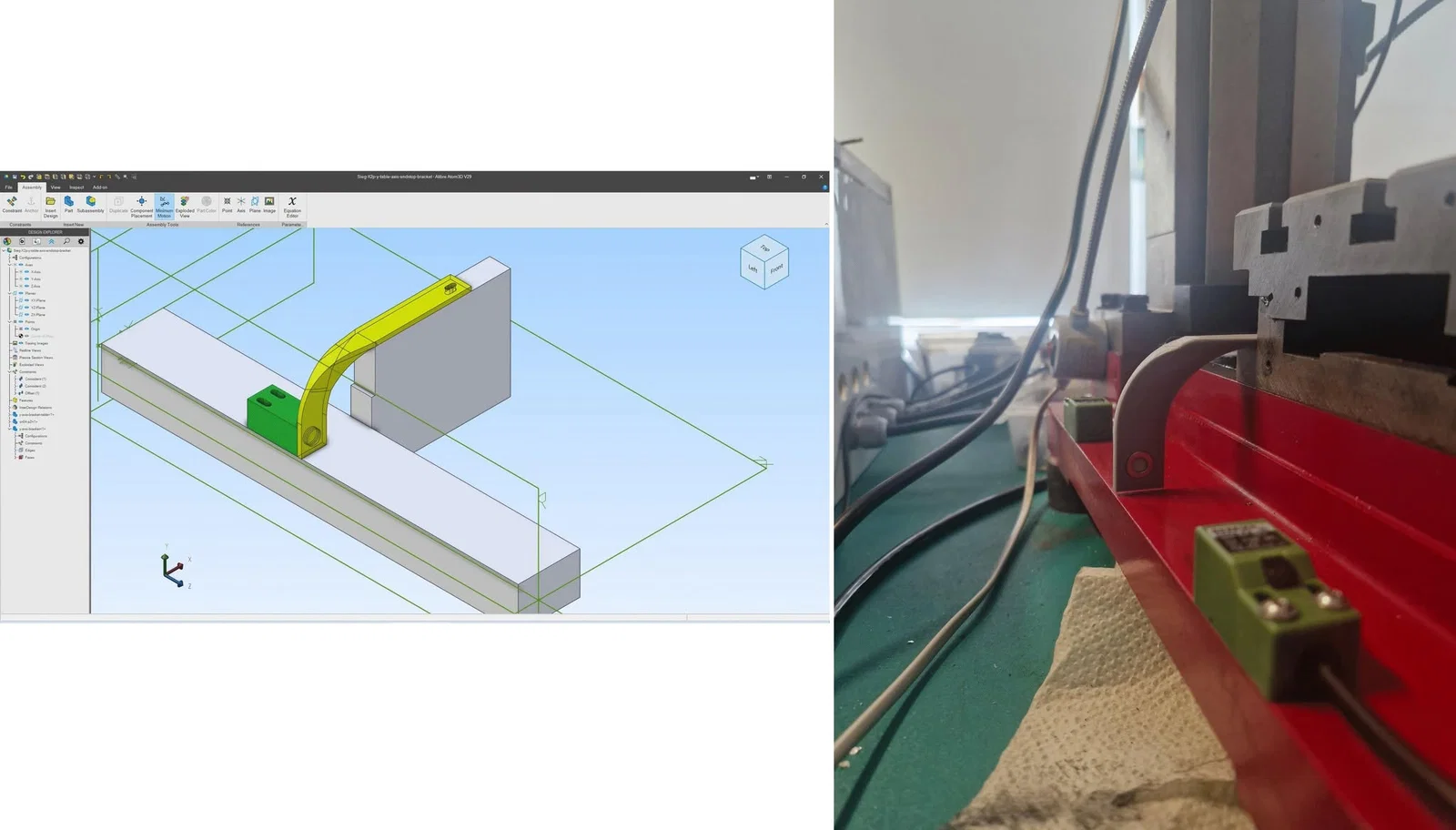

Trục Y gắn phía sau, 1 bộ kích hoạt và 2 cảm biến do hành trình gần 150mm.
-

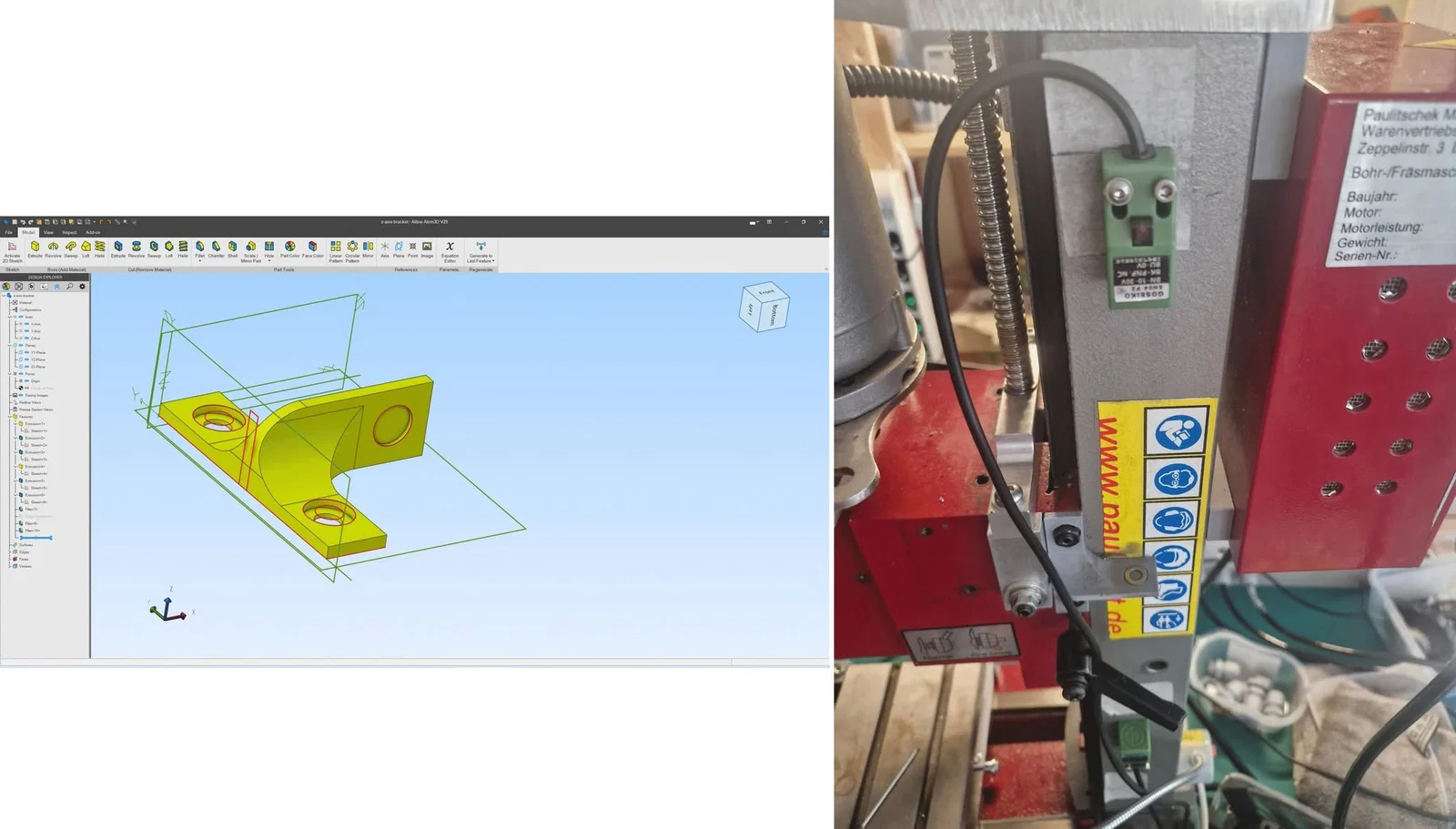

Trục Z, 1 bộ kích hoạt và 2 cảm biến do hành trình gần 150mm.
Các tệp STL và STEP đã được cung cấp. Phần lớn các chi tiết được khoan lỗ 2.5mm và taro ren M3.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
