Miếng đệm chân máy Toyota (Toyota Motor Mount Spacer)

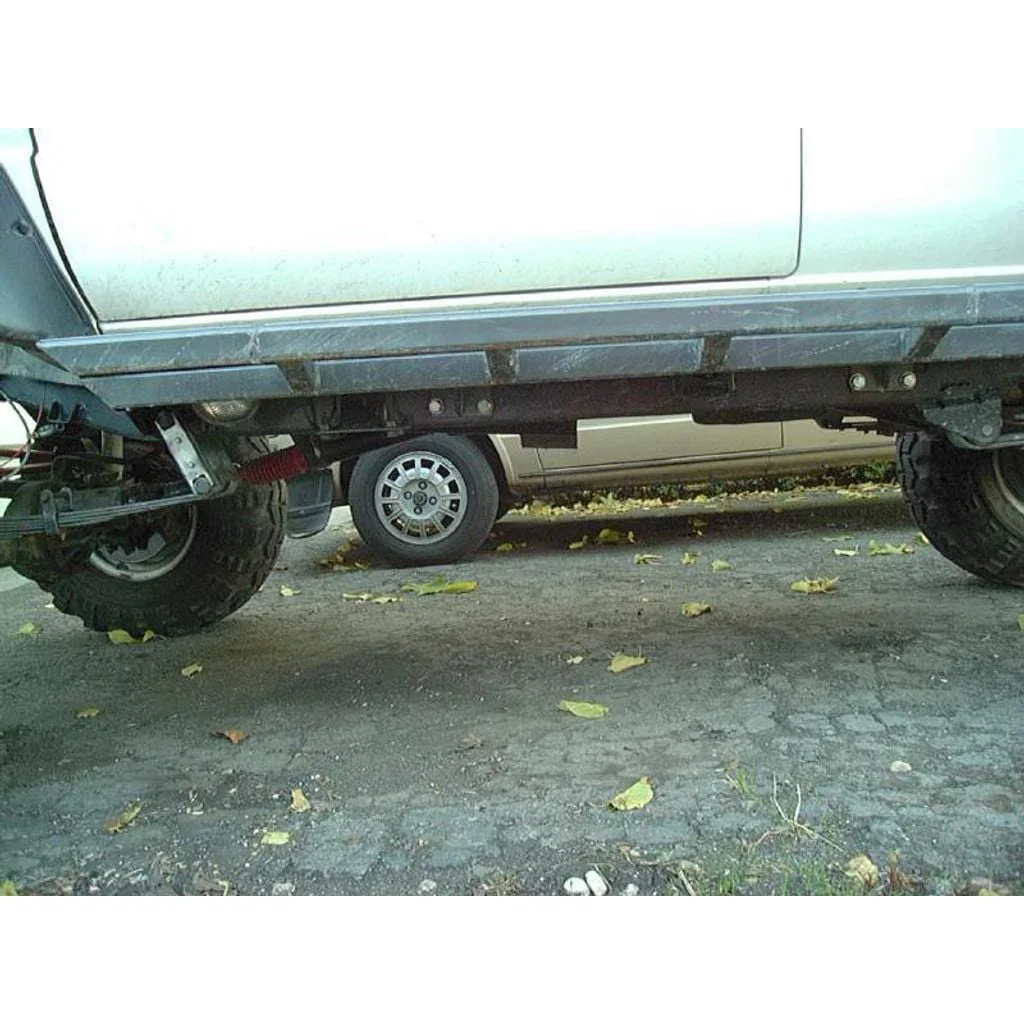

Đây là miếng đệm chân máy (motor mount spacer) giúp nâng cao động cơ trên các dòng xe bán tải Toyota, tạo khoảng cách so với giá đỡ trên khung xe. Việc này giúp tăng không gian bên dưới động cơ khi cần thiết. Ngoài ra, bạn cũng có thể dùng nó để làm phẳng gầm xe (flat belly), giúp tăng góc vượt dốc khi đi off-road.

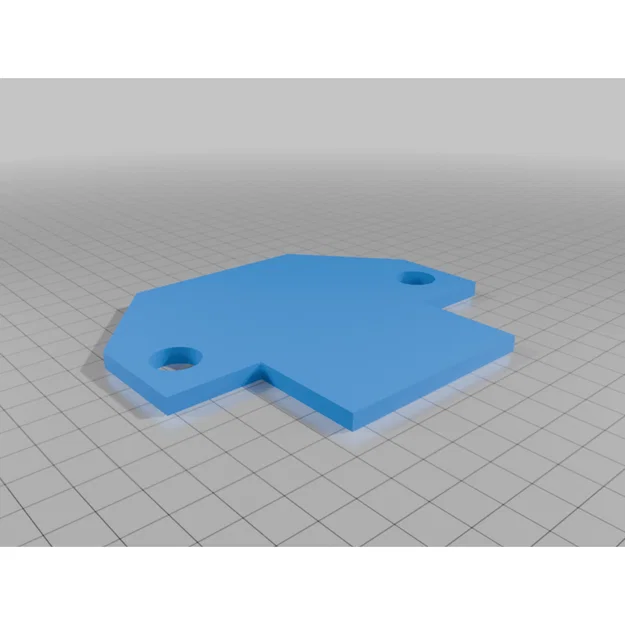

Sản phẩm này lý tưởng nhất là được gia công bằng phương pháp hàn. Bạn sẽ cần 2 tấm đệm trên, 2 tấm dưới và 2 miếng đệm chéo. Nếu giá đỡ khung xe của bạn có các phần kim loại gấp ở mép dưới, hãy chọn tùy chọn Notch để tạo tấm đế có rãnh giúp tránh phần kim loại đó. Bên cạnh đó, bạn cần thêm 4 bu lông ngắn khoảng 3/8" hoặc M10, dài khoảng 25mm (1 inch) kèm ốc và long đền để gắn đệm vào giá đỡ chân máy. Sau đó, bạn tận dụng lại các bu lông chân máy zin để gắn toàn bộ cụm này vào giá đỡ trên khung xe. Việc để lỗ bắt ốc rộng hơn một chút sẽ giúp căn chỉnh dễ dàng hơn khi thao tác dưới gầm, bạn có thể xem thêm hướng dẫn lắp đặt ở các đường dẫn bên dưới.

Bạn hoàn toàn có thể hàn thủ công, nhưng dùng khuôn gá (jig) sẽ giúp căn chỉnh chuẩn hơn. Chỉ cần dùng một tấm phẳng, hàn hai thanh thép ở góc độ mong muốn, sau đó xỏ tấm đế, miếng đệm và tấm trên vào các thanh đó. Dùng kẹp cố định rồi hàn điểm các góc. Với độ cao dưới 2 inch, việc hàn các cạnh bên và lắp ốc vít sẽ khá khó khăn do không gian thao tác rất hạn chế.

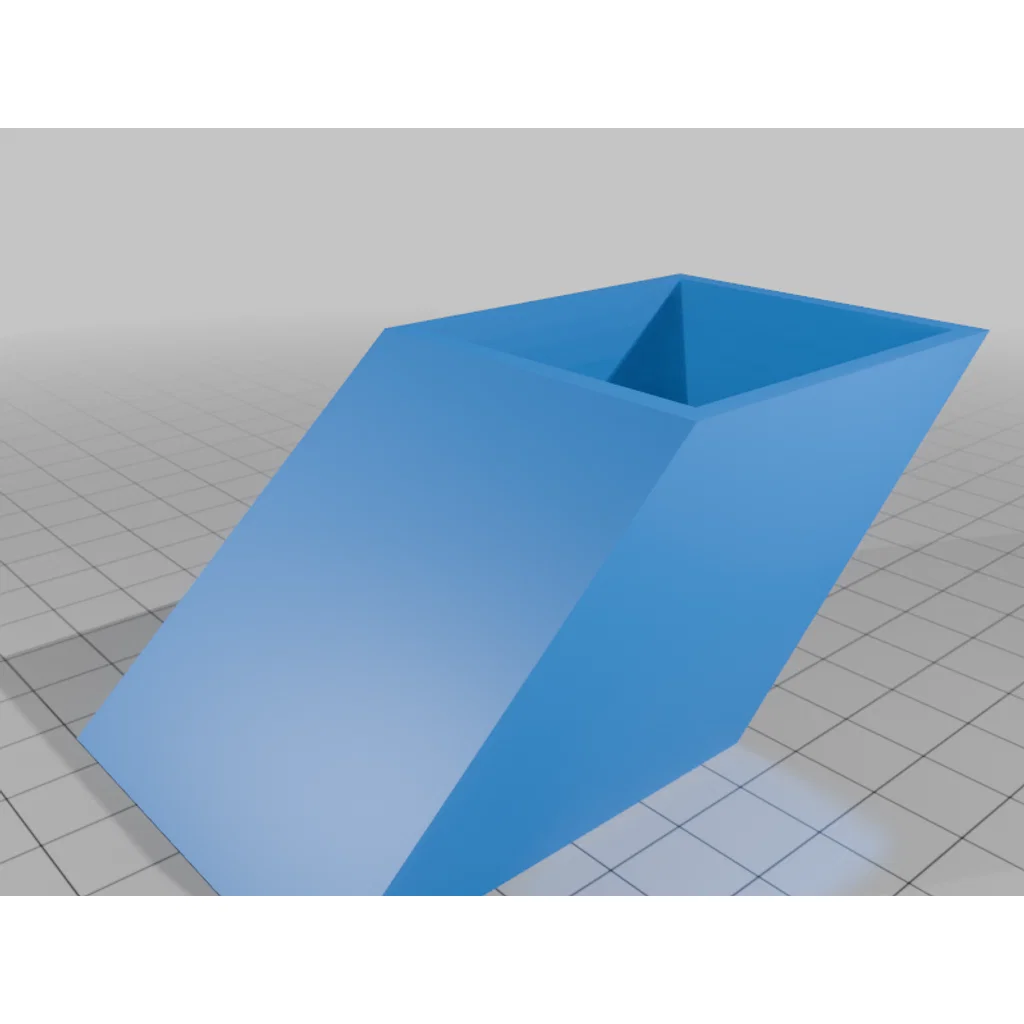

Khuôn gá cho phép bạn sử dụng miếng đệm cắt góc 45° dễ dàng hơn. Nếu hàn thủ công, hãy cắt miếng đệm theo góc mong muốn và đảm bảo nó nằm chính giữa tấm trên và tấm dưới trước khi hàn điểm.

Ảnh minh họa:

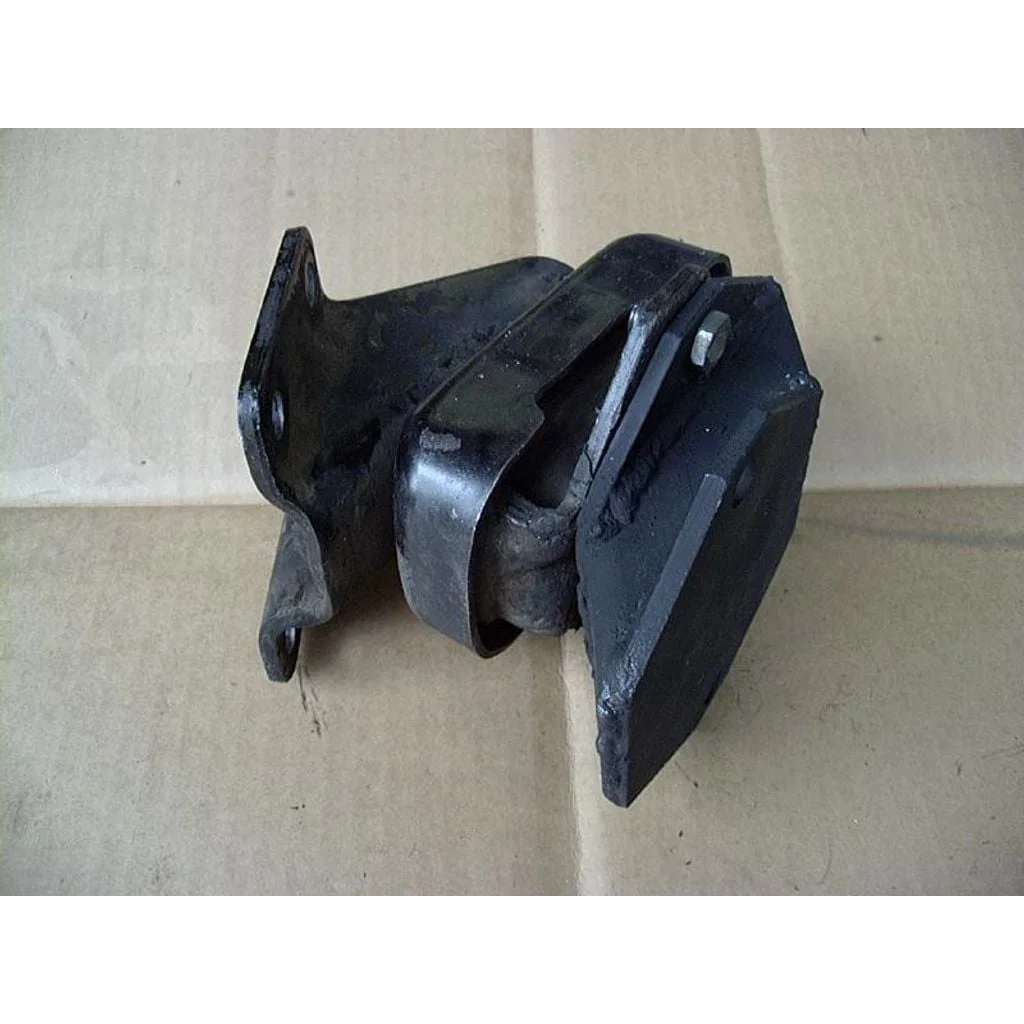

• Spacer lắp vào chân máy (đã tháo khỏi động cơ)

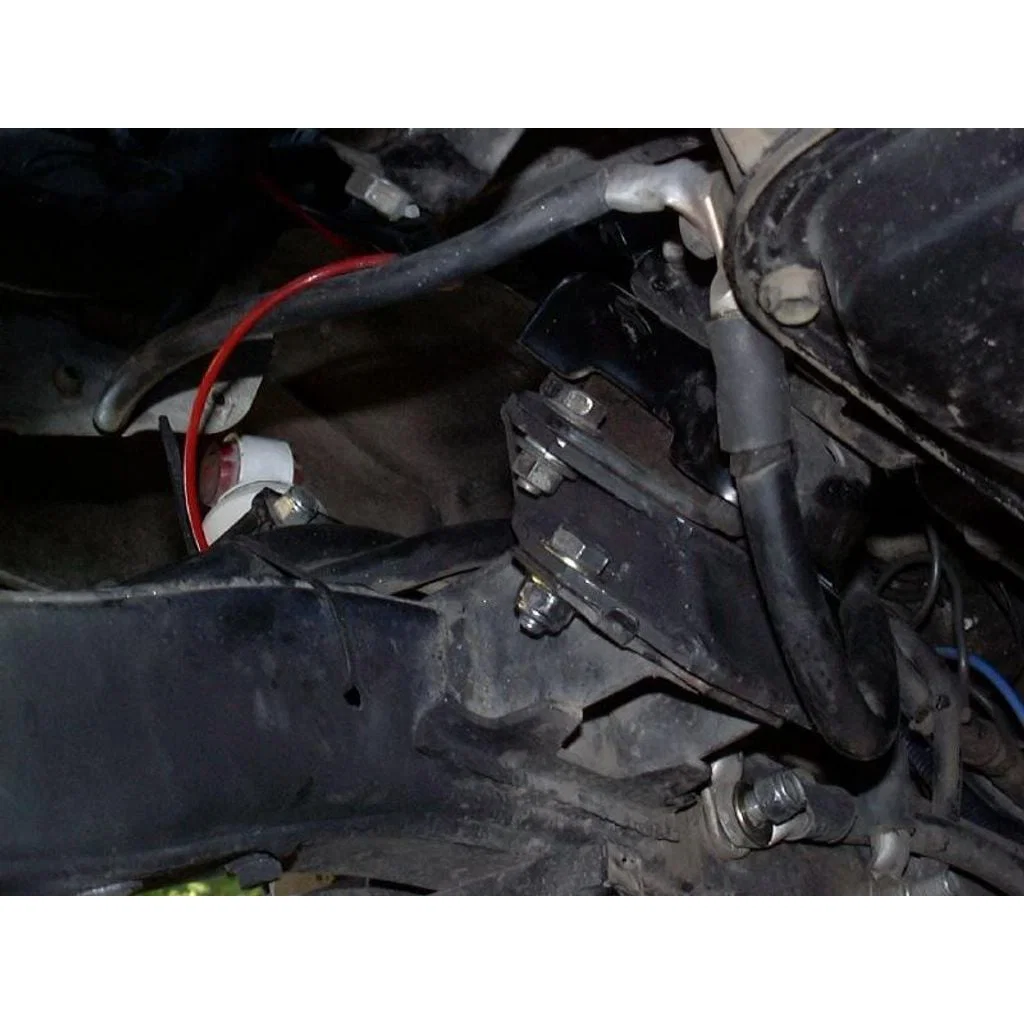

• Spacer nằm giữa khung và chân máy
• Góc nhìn bên dưới của x-member hộp số zin

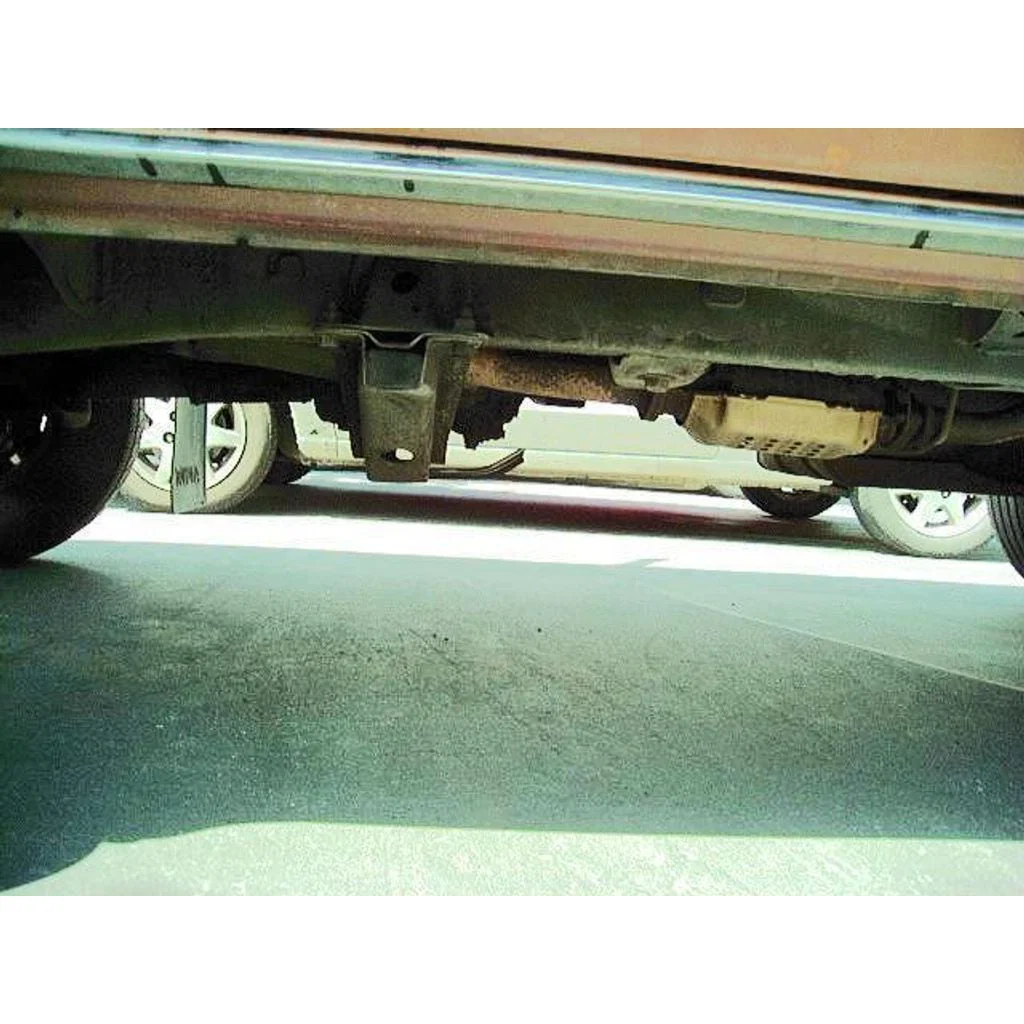

• Góc nhìn bên dưới của x-member hộp số đã nâng 2 inch

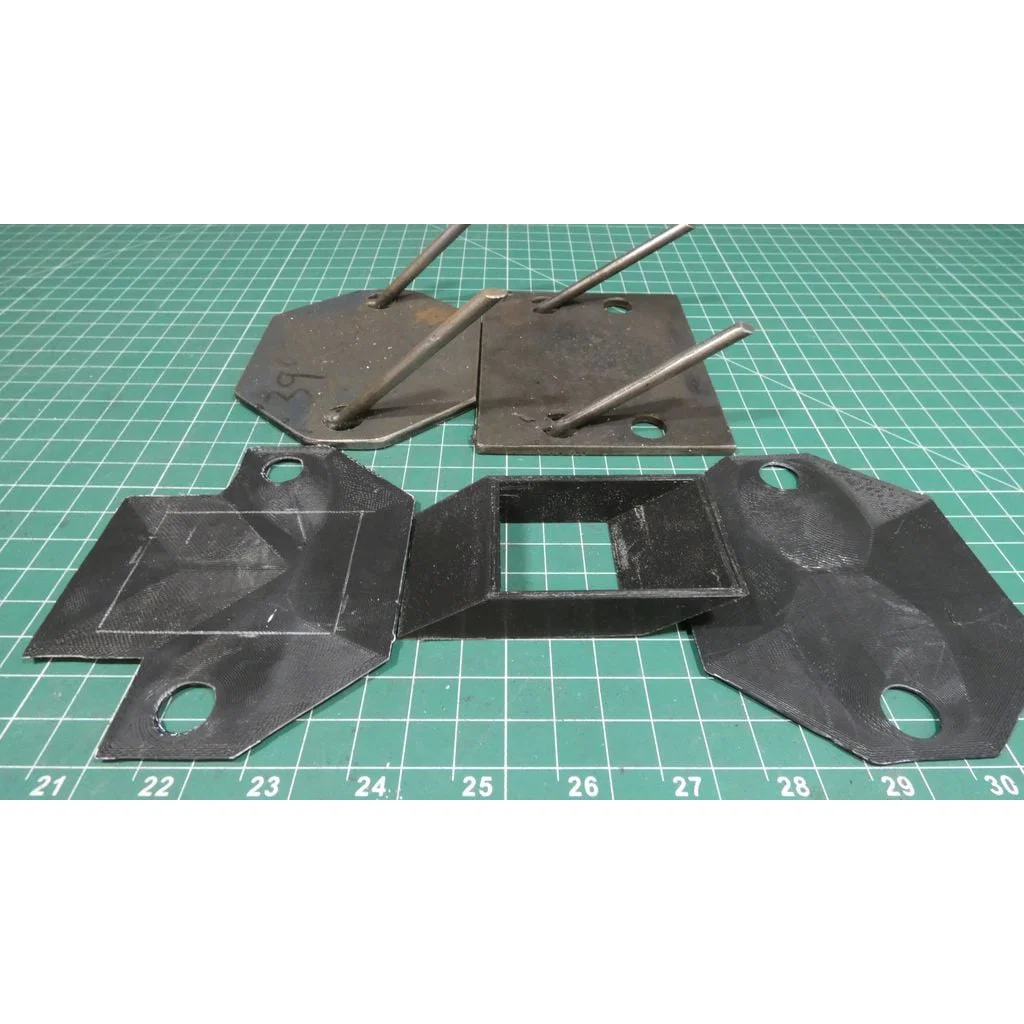

• Bộ linh kiện spacer trước đồ gá V6 và 22R, chú ý các góc độ thanh sắt khác nhau

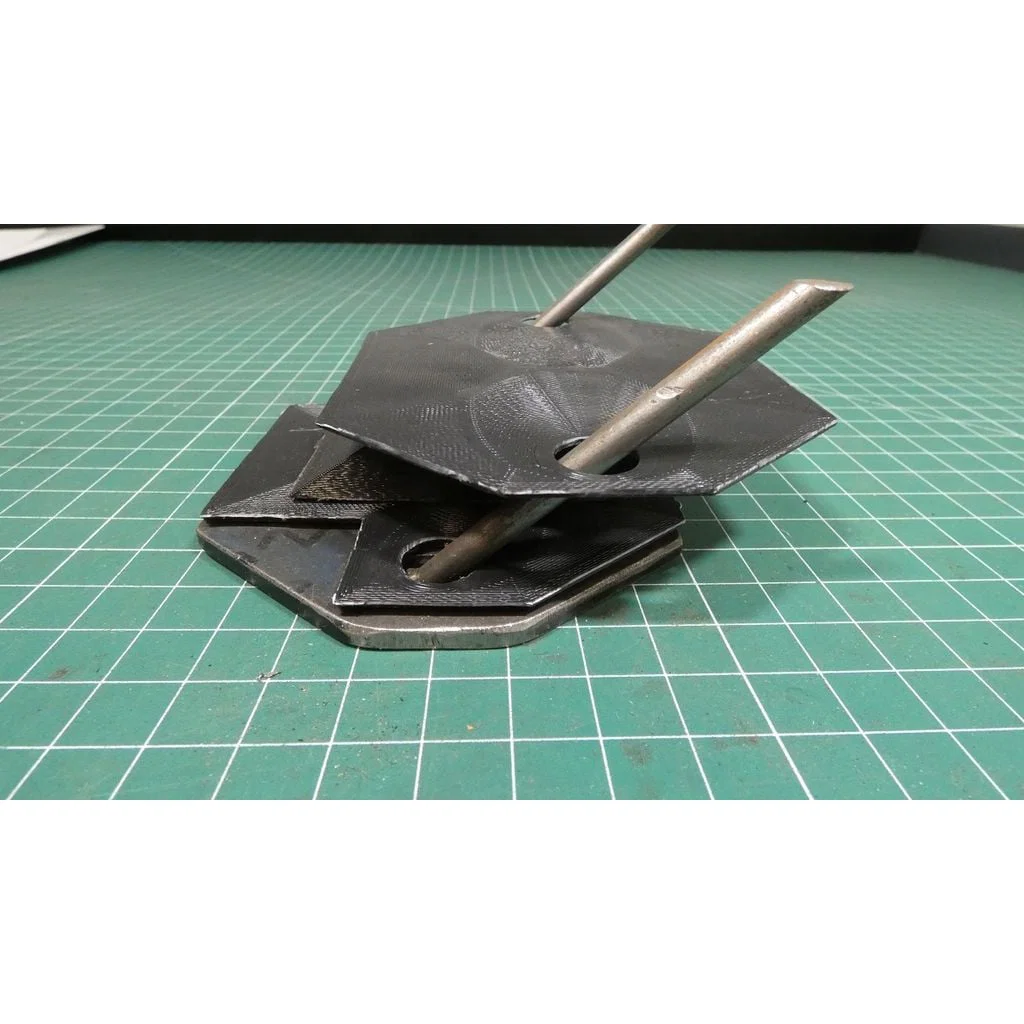

• Ảnh cận cảnh bộ spacer 2 inch trên đồ gá V6

Xem thêm thông tin tại đây: https://www.4crawler.com/4x4/ForSale/MotorMount.shtml https://www.4crawler.com/4x4/CheapTricks/DrivetrainLift/index.shtml

Cách tôi thiết kế

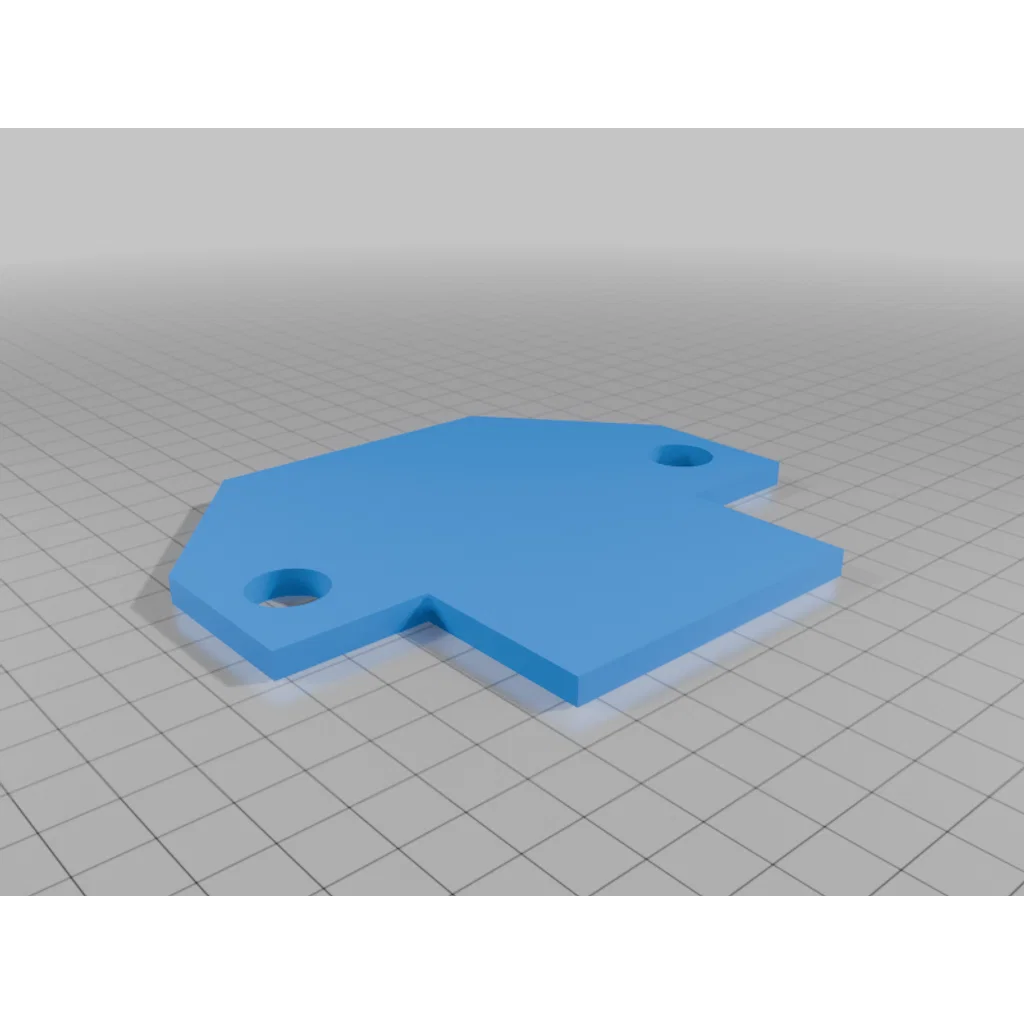

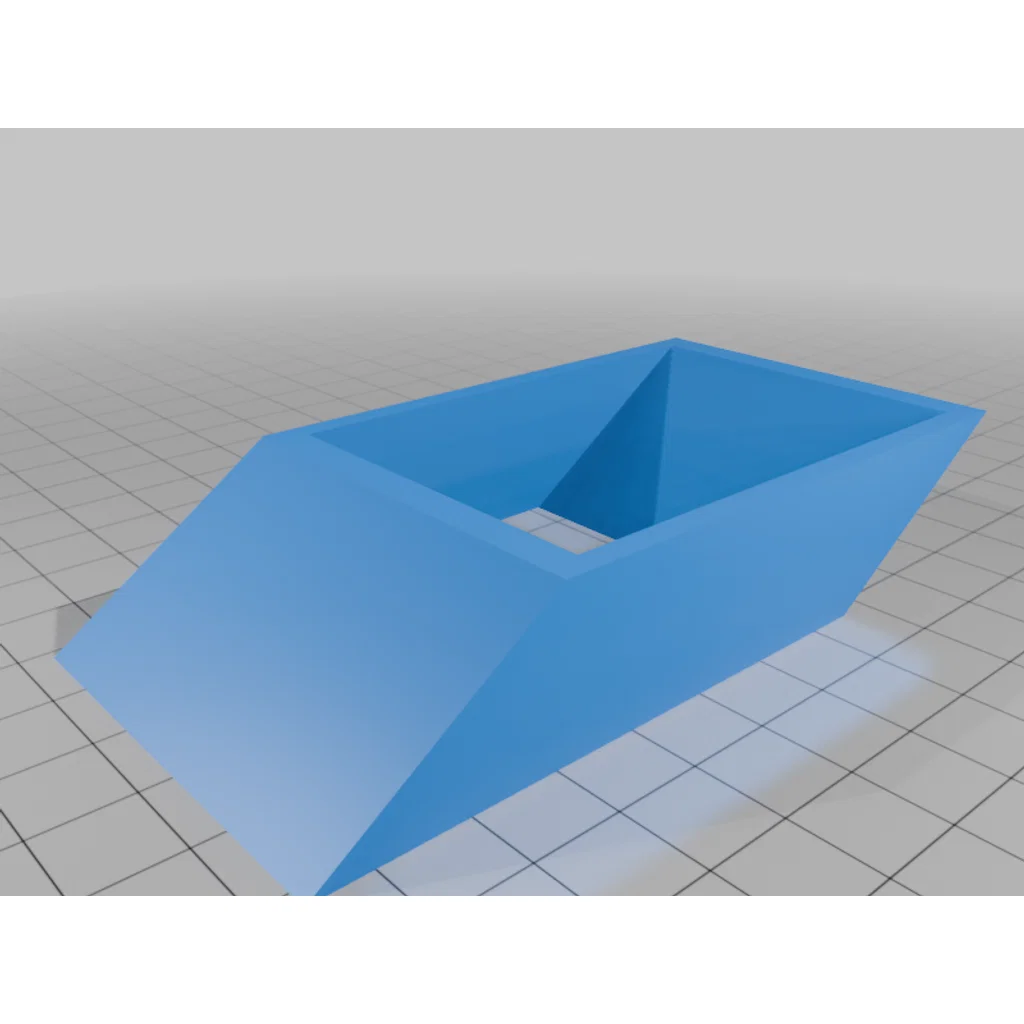

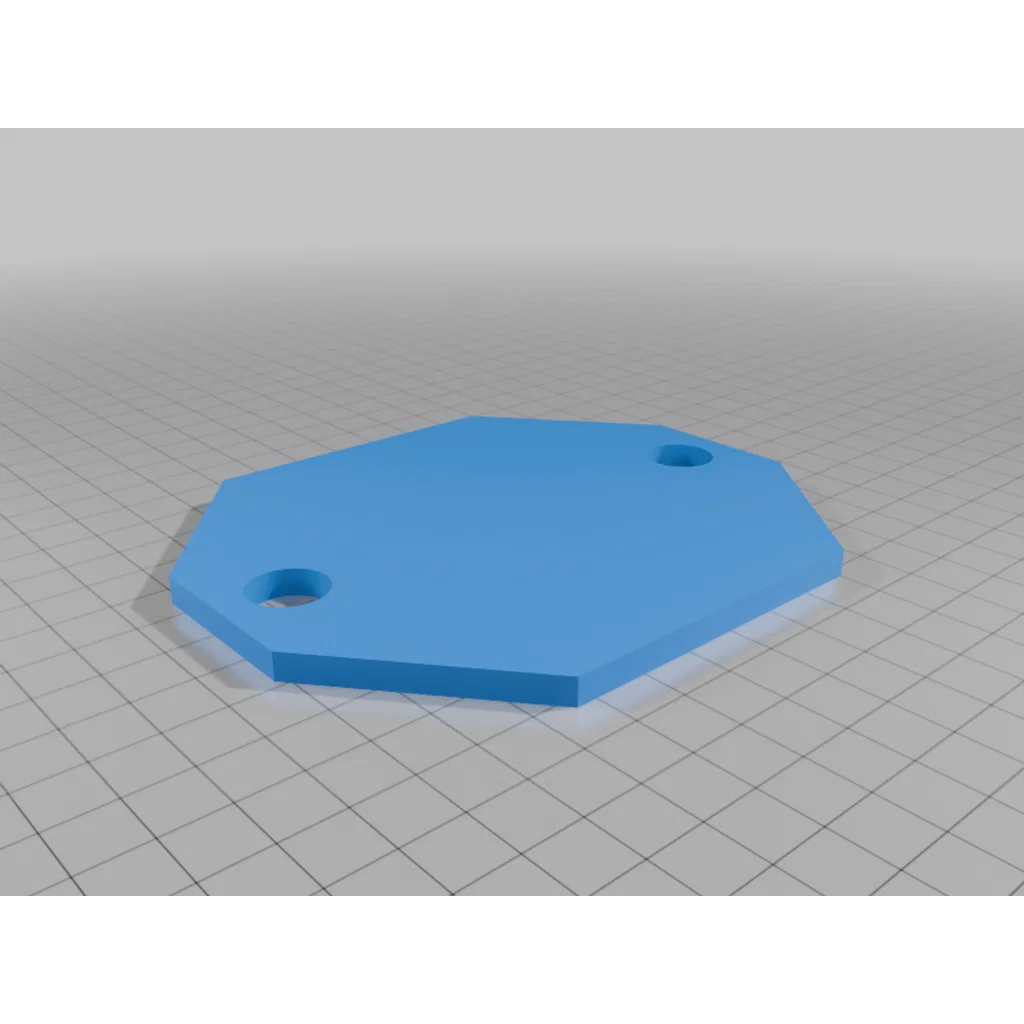

Thiết kế bằng OpenSCAD.

Nếu bạn cần định dạng CAD khác, hãy import file .scad đã tùy chỉnh vào FreeCAD rồi xuất ra các định dạng mong muốn. Bạn cũng có thể xuất các định dạng 2D thông dụng như PDF và DXF trực tiếp từ OpenSCAD.

https://youtu.be/ZEsc6YERRiQ

Gia công miếng đệm chân máy

https://youtu.be/krHnzQyMUlI

Cắt góc nhọn cho miếng đệm bằng máy cưa vòng nằm ngang

https://youtu.be/22RP6PhRIfM

Gia công miếng đệm chân máy
