Bộ Chuyển Đổi Đầu Bút Vẽ (Pen-Plotter) Cho Makera

Bộ chuyển đổi đầu bút vẽ (pen-plotter adapter) này cực kỳ lý tưởng cho việc đánh dấu bằng đường nét chính xác và các công việc trang trí trên bề mặt phẳng.

Rất phù hợp để:

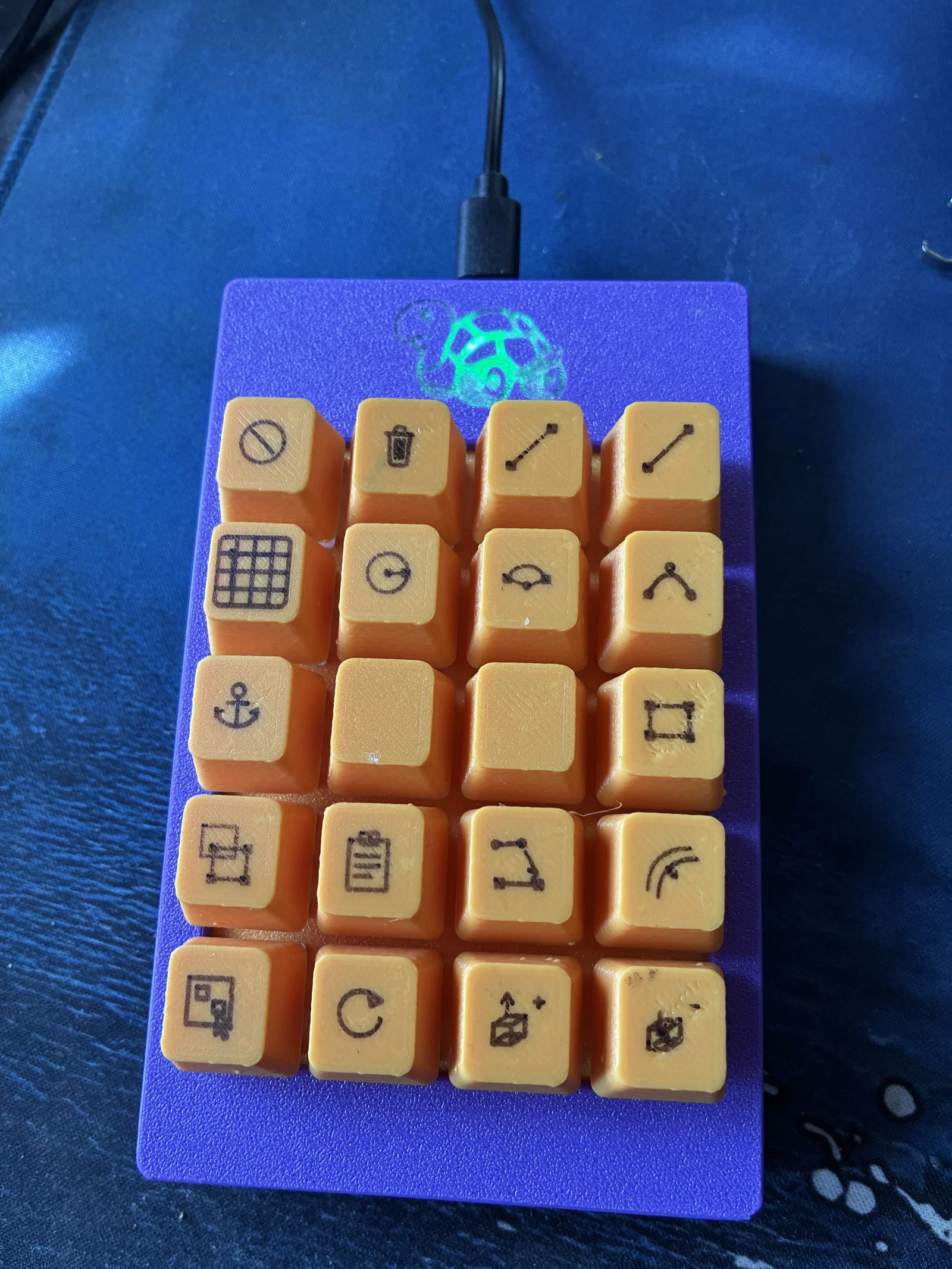

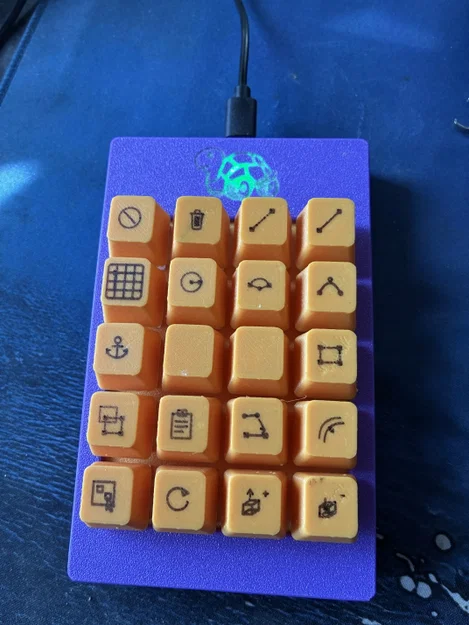

• Đánh dấu Keycap: Vẽ các biểu tượng, ký tự hoặc văn bản trực tiếp lên keycap tùy chỉnh với độ dày nét ổn định.
• Ghi nhãn bảng điều khiển: Thêm các nhãn, mũi tên hoặc chỉ báo rõ ràng lên vỏ hộp, bảng điều khiển hoặc dụng cụ trong xưởng.
• Vẽ SVG icon: Vẽ bất kỳ bộ icon vector nào với những đường nét sắc sảo, đồng nhất.
• Đánh dấu bản mẫu (Prototype): Thêm ghi chú, dấu căn chỉnh hoặc đường tham chiếu lên linh kiện mà không cần phải khắc hay in.
• Dán nhãn PCB hoặc linh kiện điện tử: Đánh dấu các đầu nối, sơ đồ chân hoặc chỉ báo định hướng trên các bề mặt không dẫn điện.

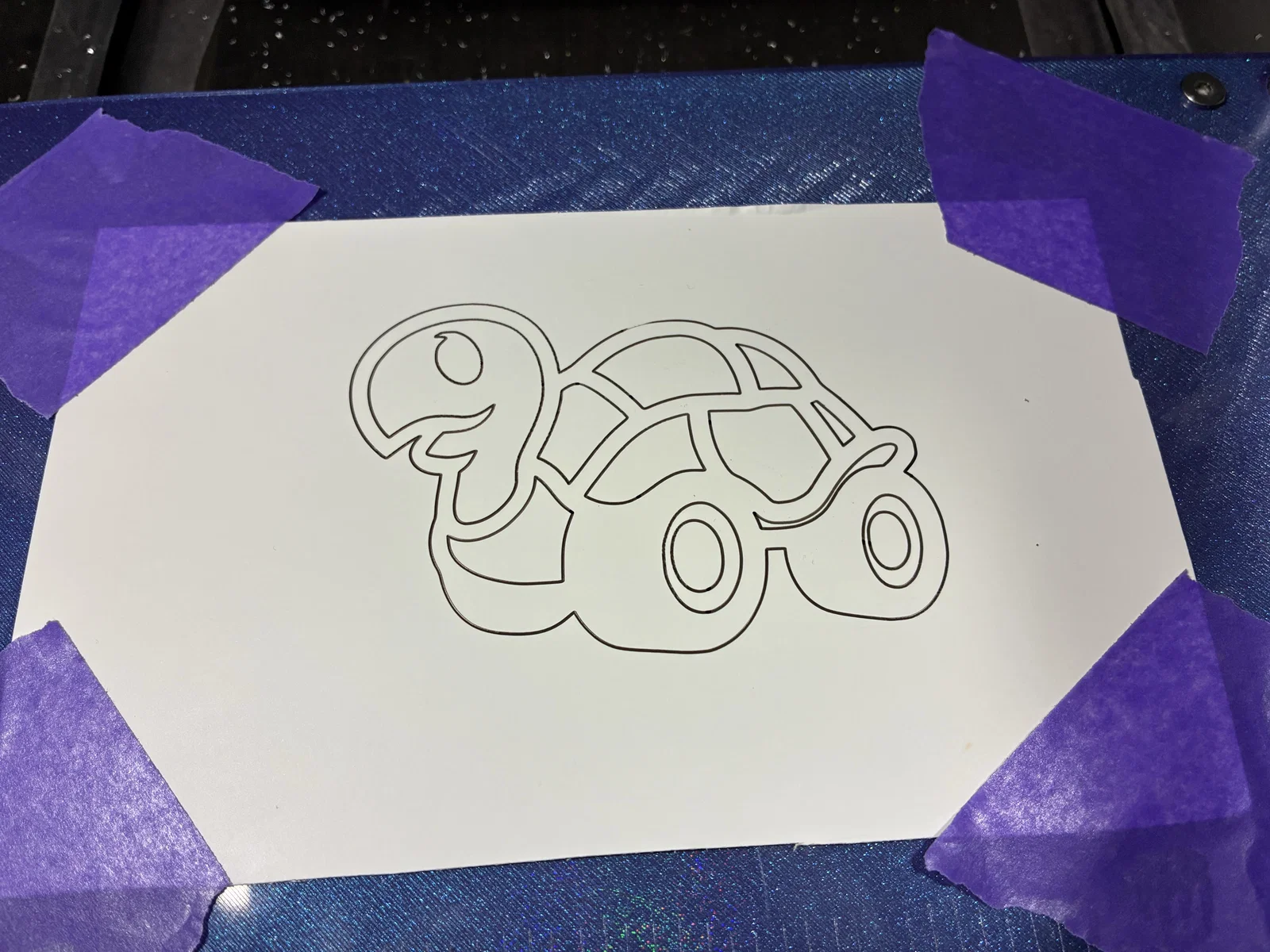

• Vẽ nét mảnh (Fine line art): Tạo các hình minh họa nhỏ, logo hoặc họa tiết trang trí với độ lặp lại cao.

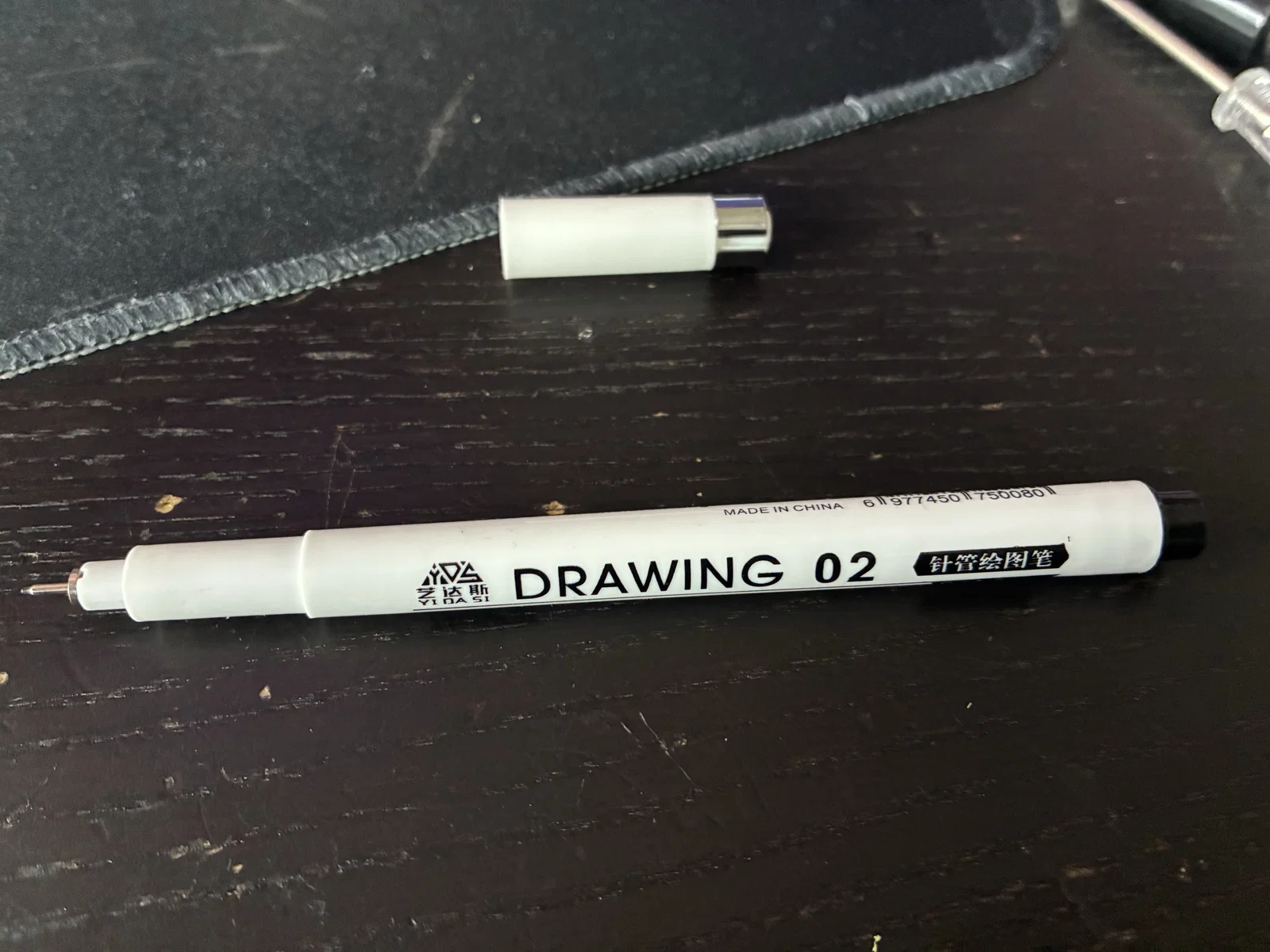

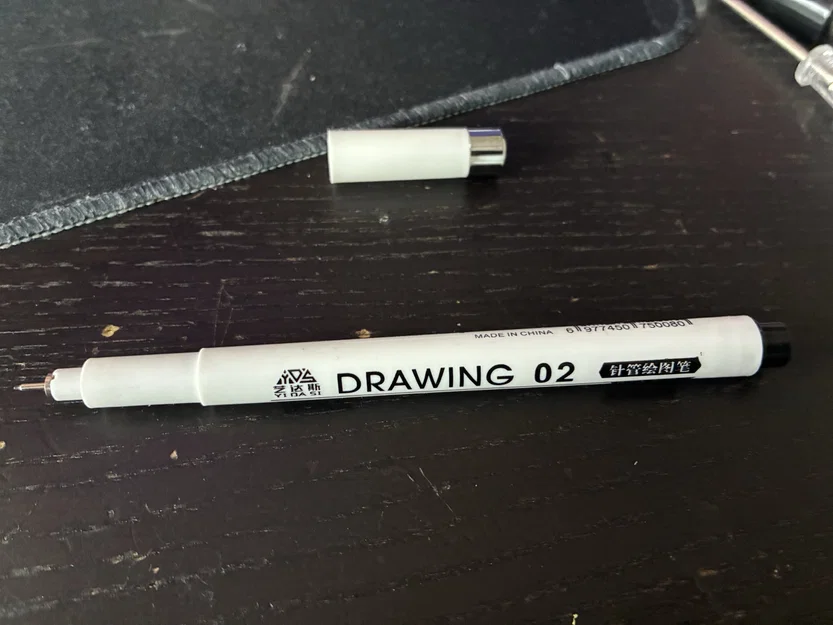

Bộ chuyển đổi toolhead tùy chỉnh này giúp máy Makera hoạt động như một máy vẽ pen-plotter chính xác bằng cách sử dụng Z-offset cố định. Nó được thiết kế cho các loại bút có kích thước sau:

• Đầu bút 1.3 mm
• Đường kính thân 5 mm
• Đường kính vỏ ngoài 8 mm

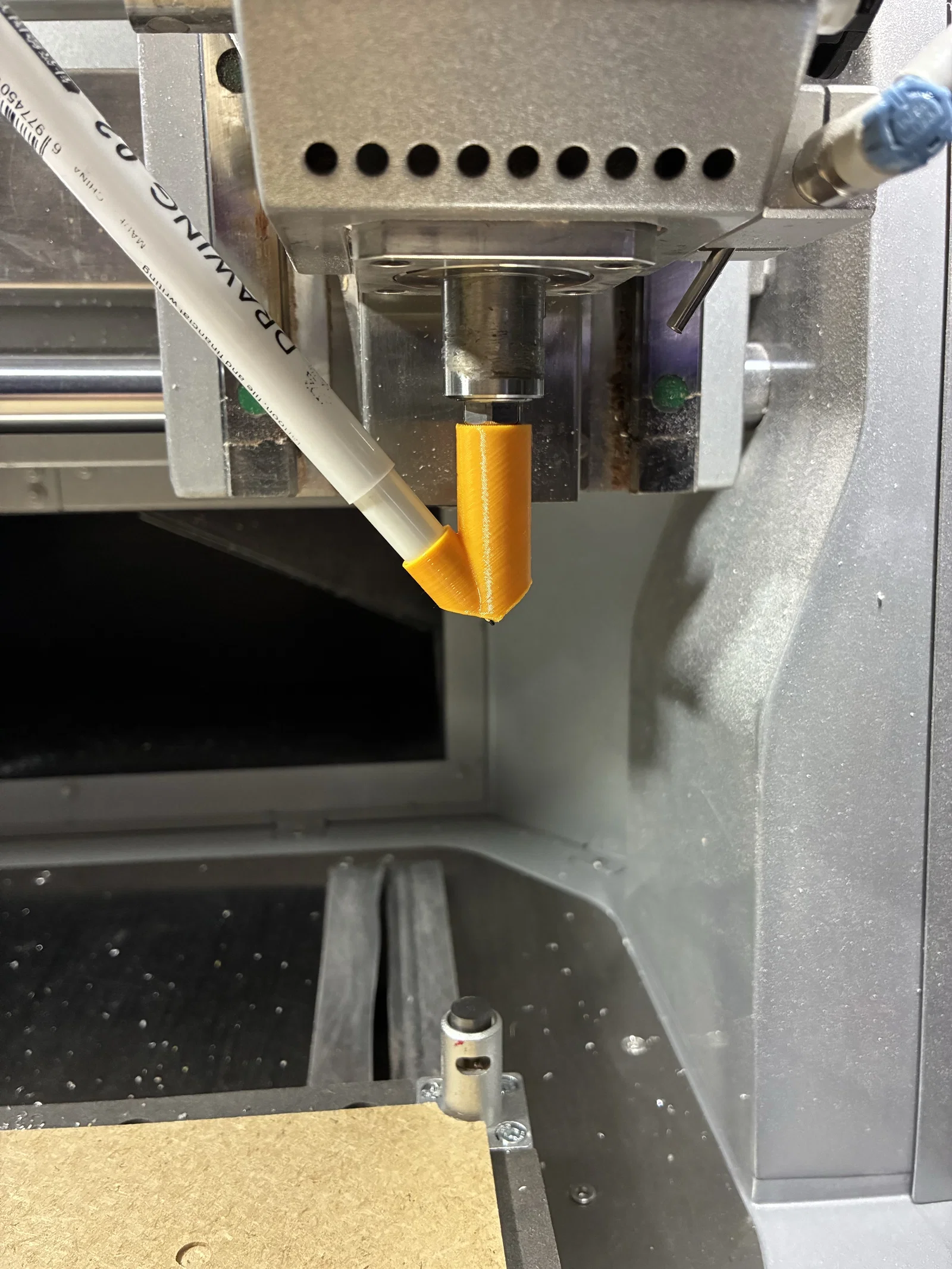

Bộ chuyển đổi gắn vào máy bằng collet 6 mm, đảm bảo giữ bút ổn định và đúng tâm. Nhờ khả năng lặp lại trục Z tuyệt vời của Makera, bạn có thể sử dụng bút với độ sâu cắt (DOC) rất nông là 0.1 mm, tạo ra các đường nét sắc sảo, ổn định mà không gây áp lực quá lớn lên ngòi bút.

Lưu ý về Makera CAM (Cần chỉnh sửa G-code)

Makera CAM hiện không hỗ trợ kiểu công cụ "không dùng trục chính" (no-spindle), vì vậy G-code tạo ra sẽ luôn bao gồm các lệnh điều khiển trục chính. Để vẽ bằng bút, bạn bắt buộc phải xóa thủ công các lệnh này.

Các bước điều chỉnh cần thiết:

• Makera CAM không cho phép đặt tốc độ trục chính bằng 0:
  • Hãy đặt tốc độ trục chính là 1 khi tạo đường chạy dao (toolpath).
• Sau khi xuất file G-code:
  • Xóa toàn bộ lệnh M3 (bật trục chính).
  • Xóa toàn bộ lệnh M5 / M05 (tắt trục chính).
  • Có thể xóa thêm bất kỳ dòng lệnh tốc độ nào như S###.

Việc này đảm bảo máy Makera vận hành êm ái, vẽ nét bằng bút với áp lực được kiểm soát thông qua Z-offset cố định và DOC 0.1 mm.

Thiết lập in (Khuyến nghị)

Để đạt độ cứng cáp và chính xác kích thước tốt nhất, bộ chuyển đổi này nên được in với infill 100%. Vì chi tiết này nhỏ, hẹp và cần kẹp bút bằng collet 6 mm, nên việc in đặc hoàn toàn sẽ đảm bảo:

• Không bị rung lắc ở phần kẹp.
• Z-offset ổn định và chính xác.
• Áp lực bút ổn định ở mức 0.1 mm DOC.
• Không bị biến dạng khi siết collet.
• Độ lặp lại tối đa khi vẽ.

Chiều cao lớp (Layer height): 0.2 mm Số lượng tường (Walls/perimeters): 3–4 Infill: 100% (bắt buộc)
