Tank Shooter — Mô hình xe tăng trưng bày nhỏ gọn, in liền khối

Mẫu xe tăng T-34 cách điệu nhỏ gọn, dùng để trưng bày — một món đồ cực chất để đặt trên bàn làm việc hoặc kệ sách, in được hoàn toàn không cần keo, không cần support và không cần linh kiện phụ trợ, hỗ trợ in đa màu sắc với AMS.

⚠ Đây là mô hình TRƯNG BÀY — chỉ để ngắm, không phải đồ chơi

• Xích xe không làm quay bánh. Đây là các mắt xích in liền khối (print-in-place) có bản lề, bao quanh các bánh xe tạo cảm giác giống xích thật, nhưng khi lắp hoàn thiện thì đây là mô hình tĩnh — xe không tự lăn bánh hay di chuyển xích trong điều kiện sử dụng bình thường.
• Pháo không bắn được. Nòng pháo là ống trang trí đặc với miệng nòng nông; một viên đạn giả được gắn vào bằng ma sát như một món phụ kiện để tạo dáng "đã nạp đạn" và có thể rút ra bằng tay. (Vì piston FDM cứng không thể giữ kín hơi ở khoảng cách in ấn, nên tính năng bắn được đã bị loại bỏ.)

Những gì xe có thể làm: Đứng yên tạo dáng như xe tăng thật, tháp pháo xoay được để ngắm bắn, và có thể nạp/rút đạn bằng tay để tăng vẻ sống động.

Những thứ bạn cần in (đặt phẳng trên bàn in, không cần support)

• tank_hull×1 — thân xe dưới (phần mũi, hai bên, 3 đường hầm trục bánh, trụ tháp pháo)
• tank_wheel×6 — bánh xe, gắn chặt vào trục nhưng vẫn xoay tự do
• tank_axle×3 — trục bánh xe với đầu gờ giữ ở hai bên
• track_strip17×2 + track_strip16×2 — hai dải xích có bản lề; kết hợp 17 mắt + 16 mắt mỗi bên để tạo thành vòng xích 33 mắt khép kín
• track_closing_pin×4 (cộng thêm vài cái dự phòng) — chốt khóa để nối hai đầu vòng xích
• tank_turret×1 — tháp pháo xoay
• tank_barrel×1 — nòng pháo trang trí
• tank_shell×3 — đạn giả để trưng bày

Các file track_strip15 và hai dải track_filler đi kèm là các phương án thay thế để tinh chỉnh độ căng của xích (xem hướng dẫn lắp ráp).

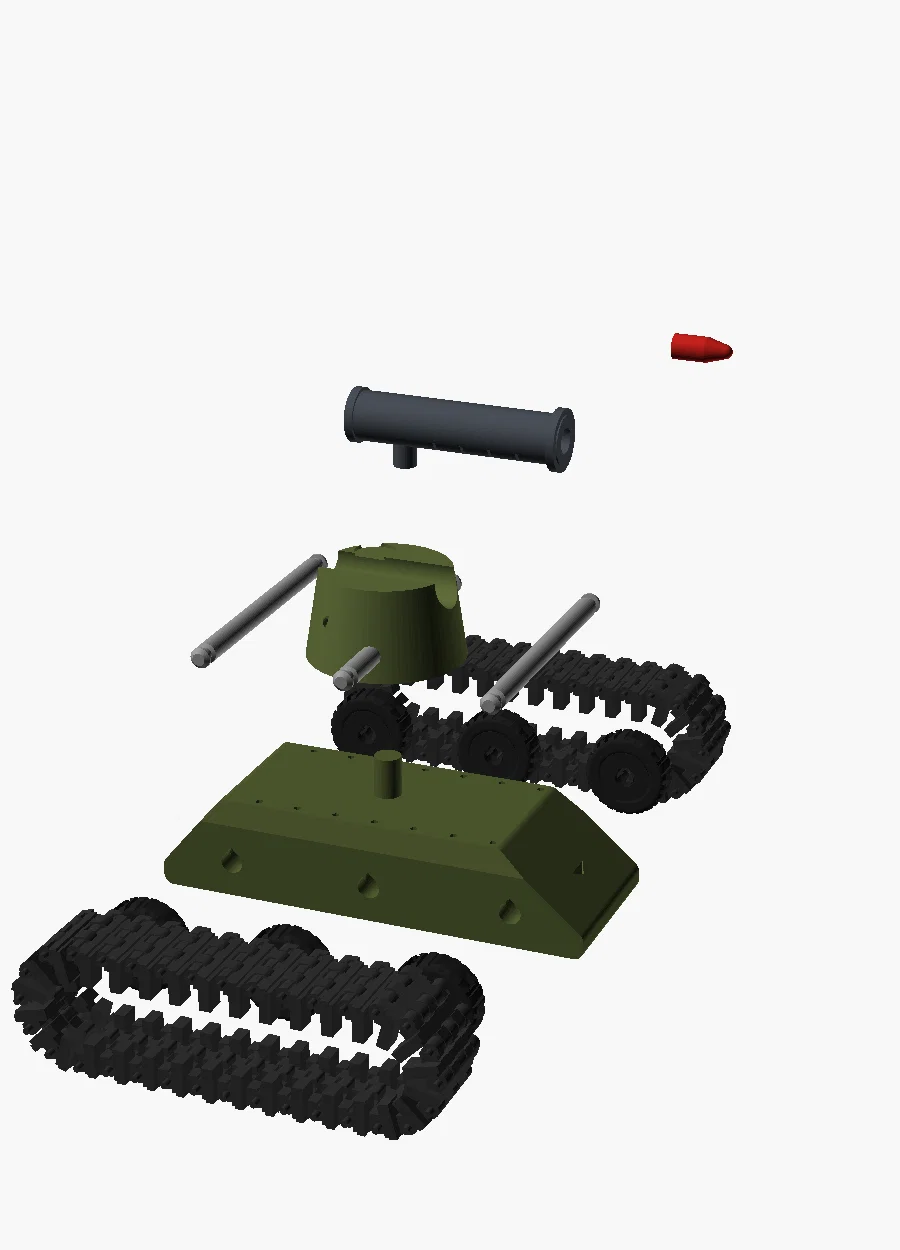

Hình ảnh lắp ráp

Hướng dẫn lắp ráp chi tiết

Mỗi hình ảnh dưới đây hiển thị bước lắp ráp hiện tại với bộ phận mới được đánh dấu màu vàng.

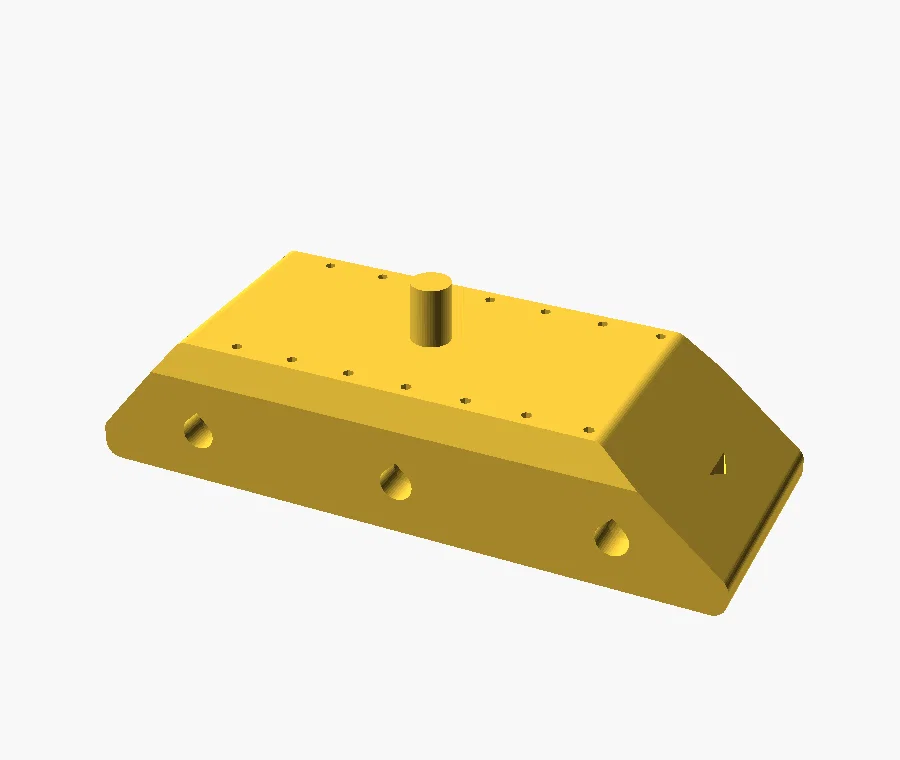

Bước 1 — Thân xe. Đặt ngửa, trụ tháp pháo hướng lên trên. Mọi thứ sẽ lắp vào đây.

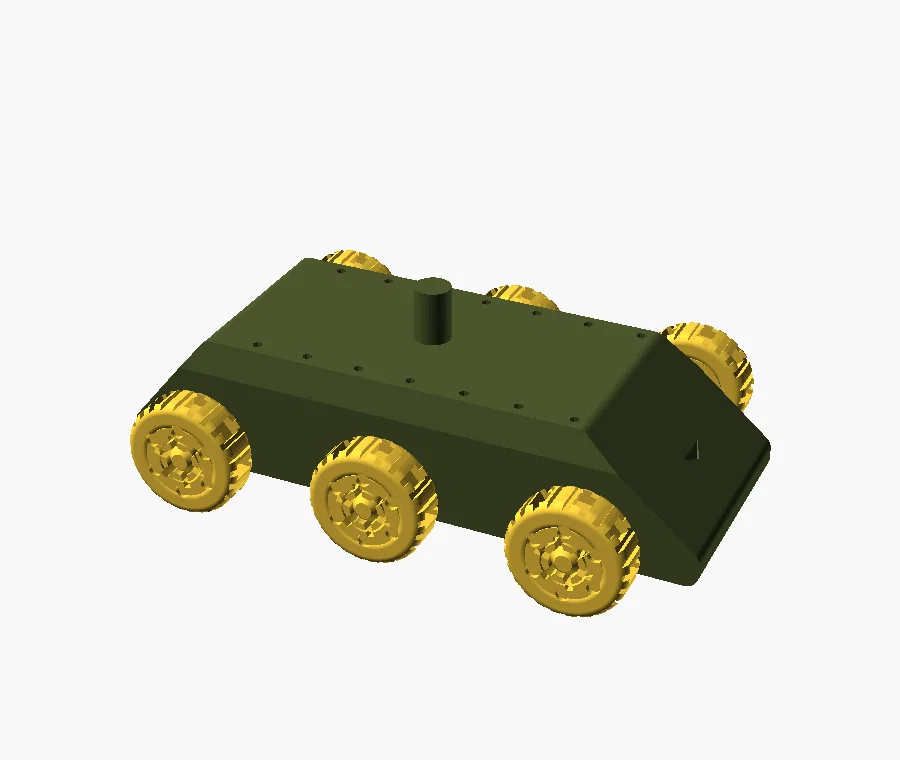

Bước 2 — Bánh xe + Trục. Luồn trục qua các đường hầm trên thân xe và ấn bánh xe vào mỗi đầu cho đến khi nghe tiếng tách — bánh xe sẽ cố định nhưng vẫn xoay tự do. Lặp lại 3 lần cho 6 bánh.

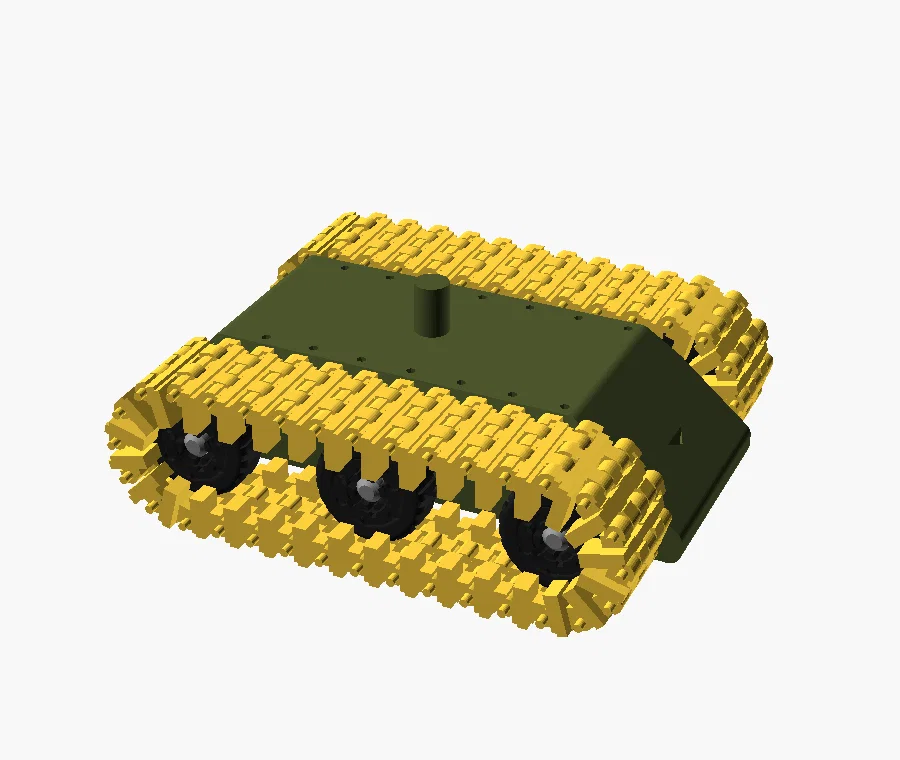

Bước 3 — Vòng xích. Quấn dải xích 17 mắt + 16 mắt quanh ba bánh xe mỗi bên, hướng mặt gờ vào trong, sau đó đẩy chốt khóa qua hai khớp nối cho đến khi ngạnh chốt bật ra. Mỗi bên dùng 2 chốt.

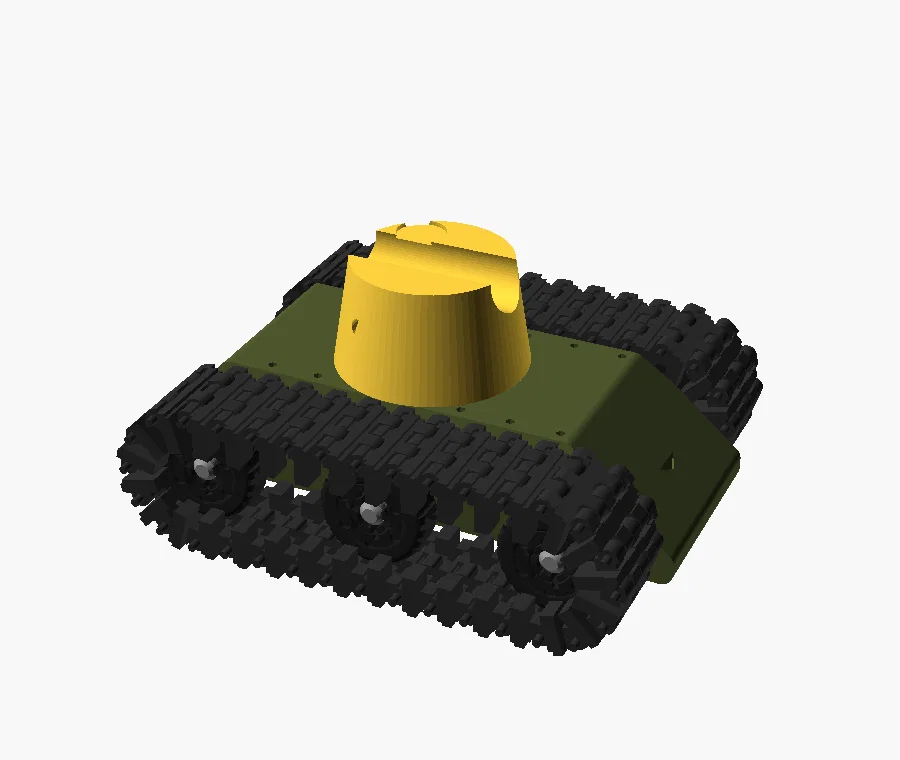

Bước 4 — Tháp pháo. Đặt lên trụ thân xe; tháp có thể xoay để ngắm.

Bước 5 — Pháo. Đặt nòng pháo vào giá đỡ trên nóc tháp pháo (chốt dưới khớp với lỗ); có thể nhấc ra dễ dàng.

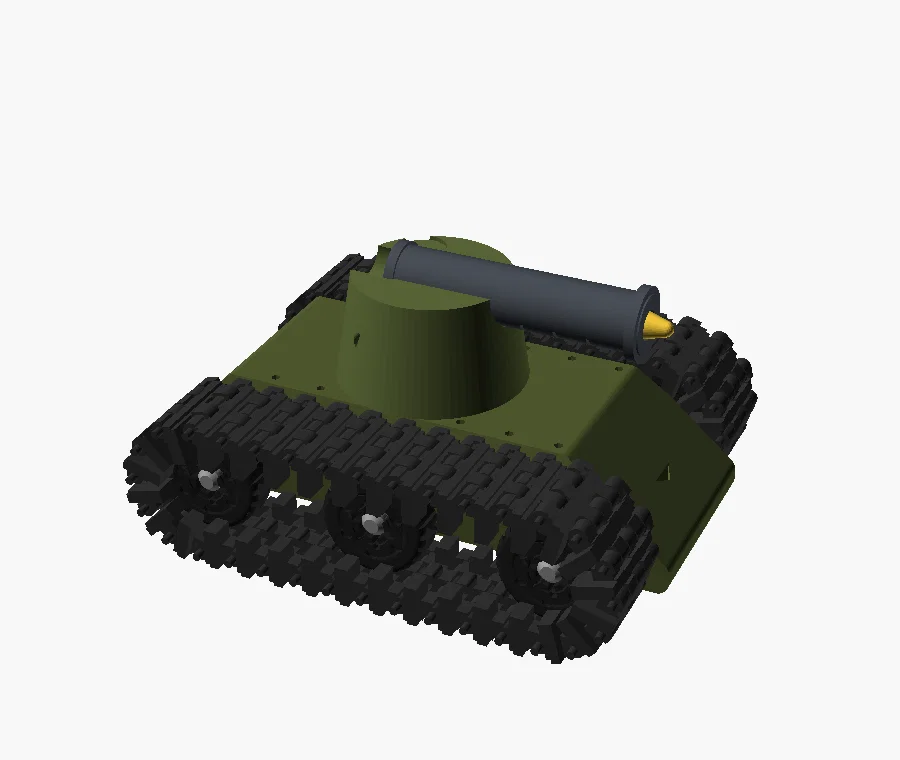

Bước 6 — Đạn. Nhét mũi viên đạn vào nòng để tạo vẻ "đã nạp đạn"; có thể rút ra bằng tay.

Hướng dẫn in và lắp ráp đầy đủ kèm hình minh họa cũng có trong file ASSEMBLY.md đi kèm.

Parametric

Mọi thông số đều là biến cấp cao trong file .scad (kích thước tổng thể, số lượng/kích thước bánh xe, đường kính nòng pháo, độ rơ khớp nối). Bạn có thể chỉnh sửa và chạy lại để thay đổi kích thước. Đã thử nghiệm trên Bambu P2S, đầu in 0.4mm, lớp in 0.2mm, vật liệu PLA (nên in bánh xe bằng PETG nếu muốn tăng độ bền khớp nối).
