Máy Lắc Sơn Cho Mô Hình (Gắn Cưa Kiếm)

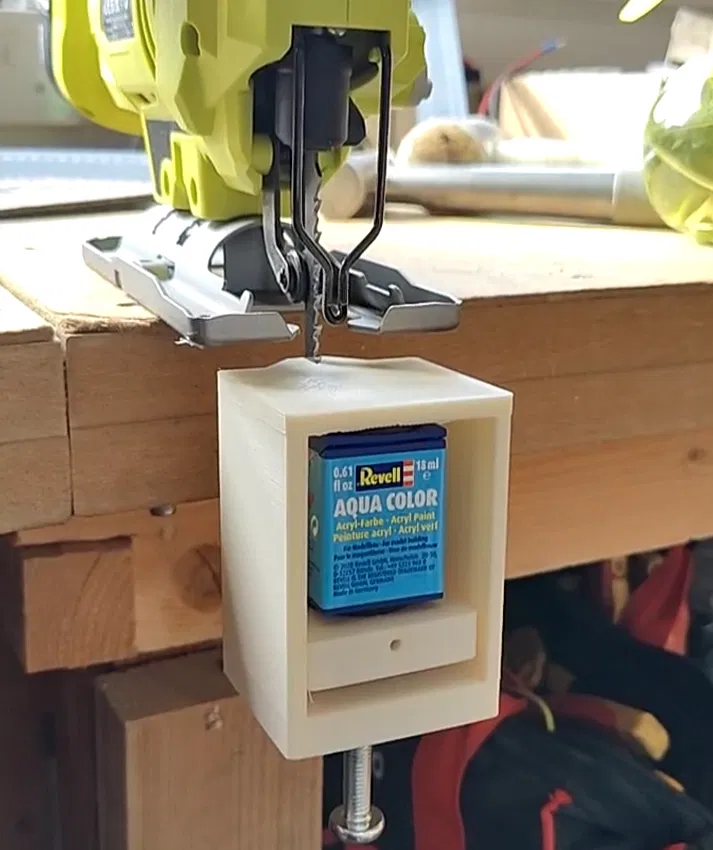

Tui ngán cái vụ lắc chai sơn bằng tay quá trời. Ngay cả khi bỏ bi kim loại vô chai sơn thì tui thấy nó cũng tốn thời gian và mệt mỏi kinh khủng nên tui mới thiết kế cái máy lắc sơn này nè. Nó gắn vô lưỡi cưa kiếm (jigsaw) nên cái cưa nó làm hết cho mình luôn. Cái mâm kẹp nó có bộ phận xoay in tại chỗ bên trong để kẹp chắc mà không làm hư lớp đệm giữ chai sơn. Tui thử với sơn Revell và Humbrol rồi. Kích cỡ chắc cũng vừa cho chai sơn Tamiya 10ml và 23ml luôn. Tui đang tính thử với Citadel nữa.

Video: https://youtube.com/shorts/2tzeHn5URwg?feature=share

Phần cứng cần có:

1.  1 con bu lông hoặc vít M8 x 50mm (cỡ đó)
2.  1 con đai ốc M8
3.  3 con bu lông M3 x 10mm+
4.  3 con đai ốc M3 hoặc insert ren nhiệt (có 2 kiểu cho bạn lựa chọn tùy thích)
5.  2 miếng mút dán 50mm x 50mm (loại dán dưới chân bàn ghế á)
6.  1 lưỡi cưa kiếm dài. 152mm là ok với tui. 132mm cũng được. Mà cái này tùy loại cưa kiếm nha.

Hướng dẫn in:

• In 2 chi tiết theo chiều thẳng đứng nha (nó sẽ tự động tải đúng hướng à).
• Dùng sợi filament chắc chắn tin cậy, để khoảng 20% infill và 3 lớp vỏ.
• Có thể bạn muốn bật hỗ trợ (supports) cho cái Hộp lắc nếu bạn khó in được chỗ bắc cầu (bridging), nhưng TUYỆT ĐỐI KHÔNG bật hỗ trợ cho cái mâm kẹp nha.

Hướng dẫn lắp ráp:

1. Chuẩn bị lưỡi cưa kiếm bằng cách khoan 3 lỗ trên đó. Bạn có thể cắm thử lưỡi vào bộ in hoặc đo từ bộ in để quyết định vị trí khoan. 3 lỗ này cách nhau 20mm. Dùng mũi khoan 4mm hoặc 4.5mm để có khoảng trống nếu bạn khoan hơi lệch. Trước khi khoan, bạn nên cắm lưỡi cưa vô máy cưa chung với cái hộp lắc để đảm bảo nó không bị vướng.
2. Gắn insert hoặc đai ốc M3 vô hộp lắc (mặt có lỗ bự hơn là để gắn insert cho kiểu đó).

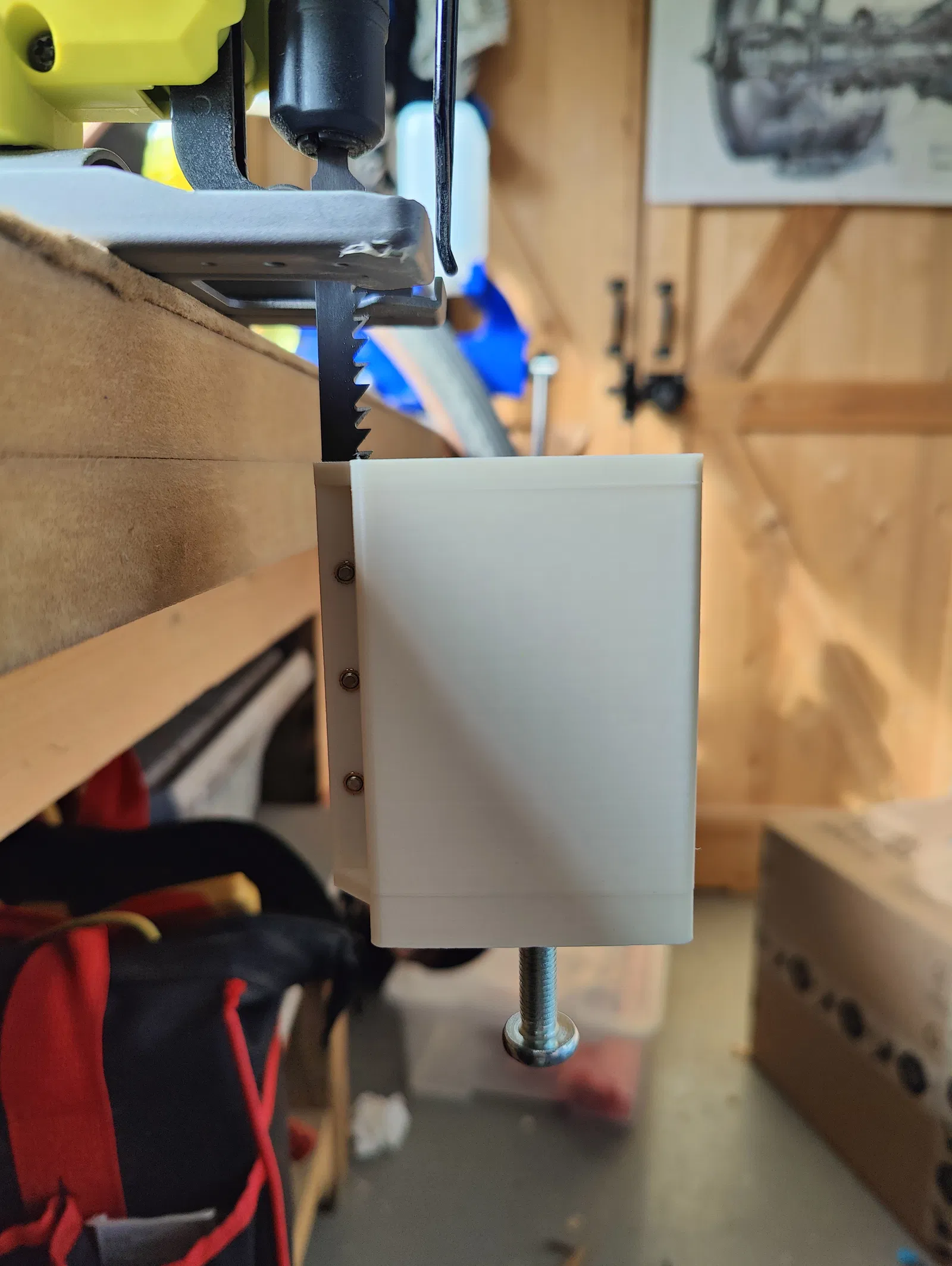

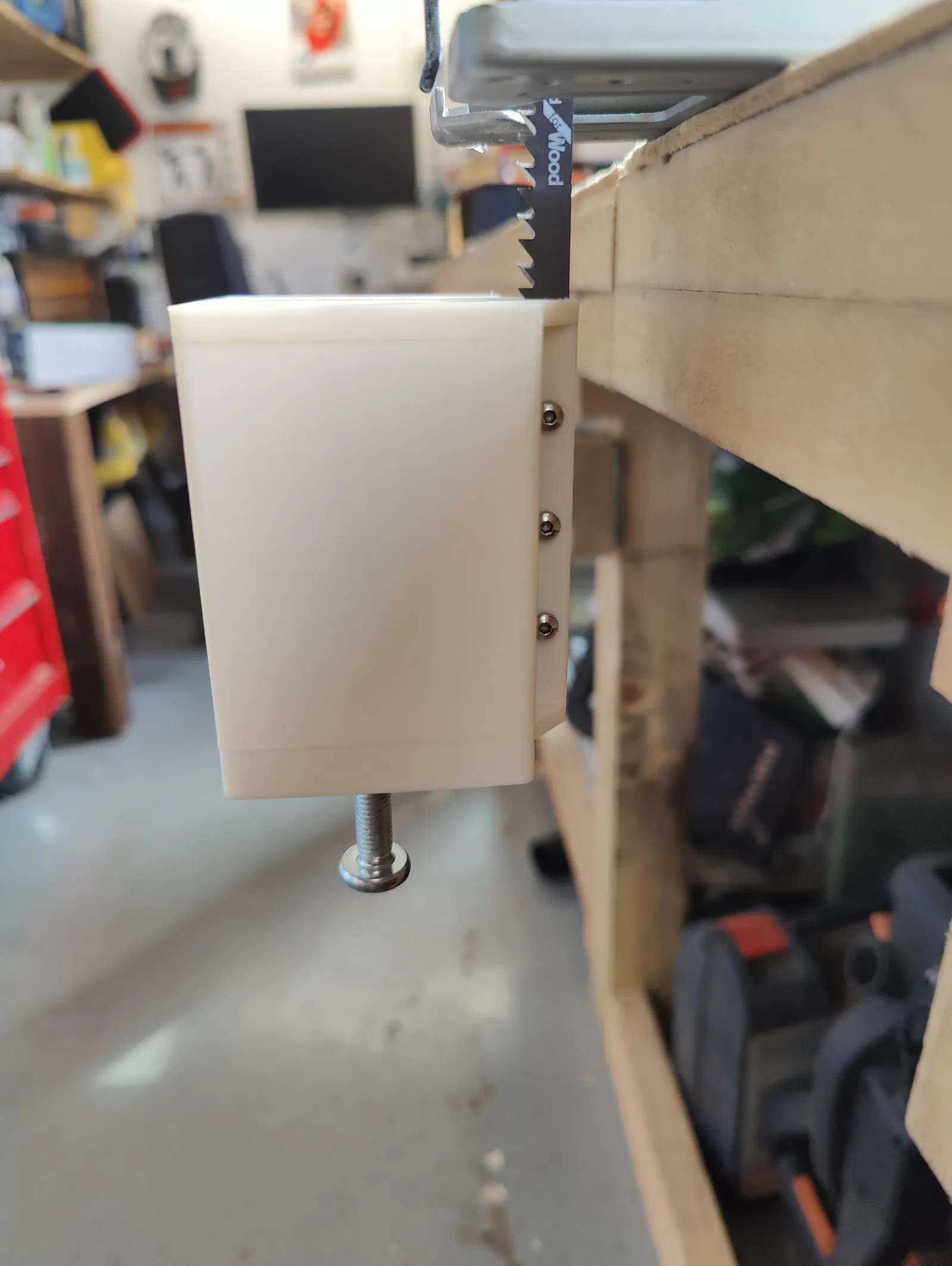

3. Cắm lưỡi cưa vô khe (nó sẽ hơi khít đó), canh cho ngay lỗ rồi nhét bu lông M3 vô siết lại.
4. TUỲ CHỌN: Dùng Dremel mài bớt mấy cái đầu nhọn của phần lưỡi cưa bị lòi ra.
5. Gắn đai ốc M8 vô cái lỗ trên hộp lắc (có thể dán keo cố định nếu muốn).
6. Vặn con bu lông M8 từ dưới lên hộp lắc.

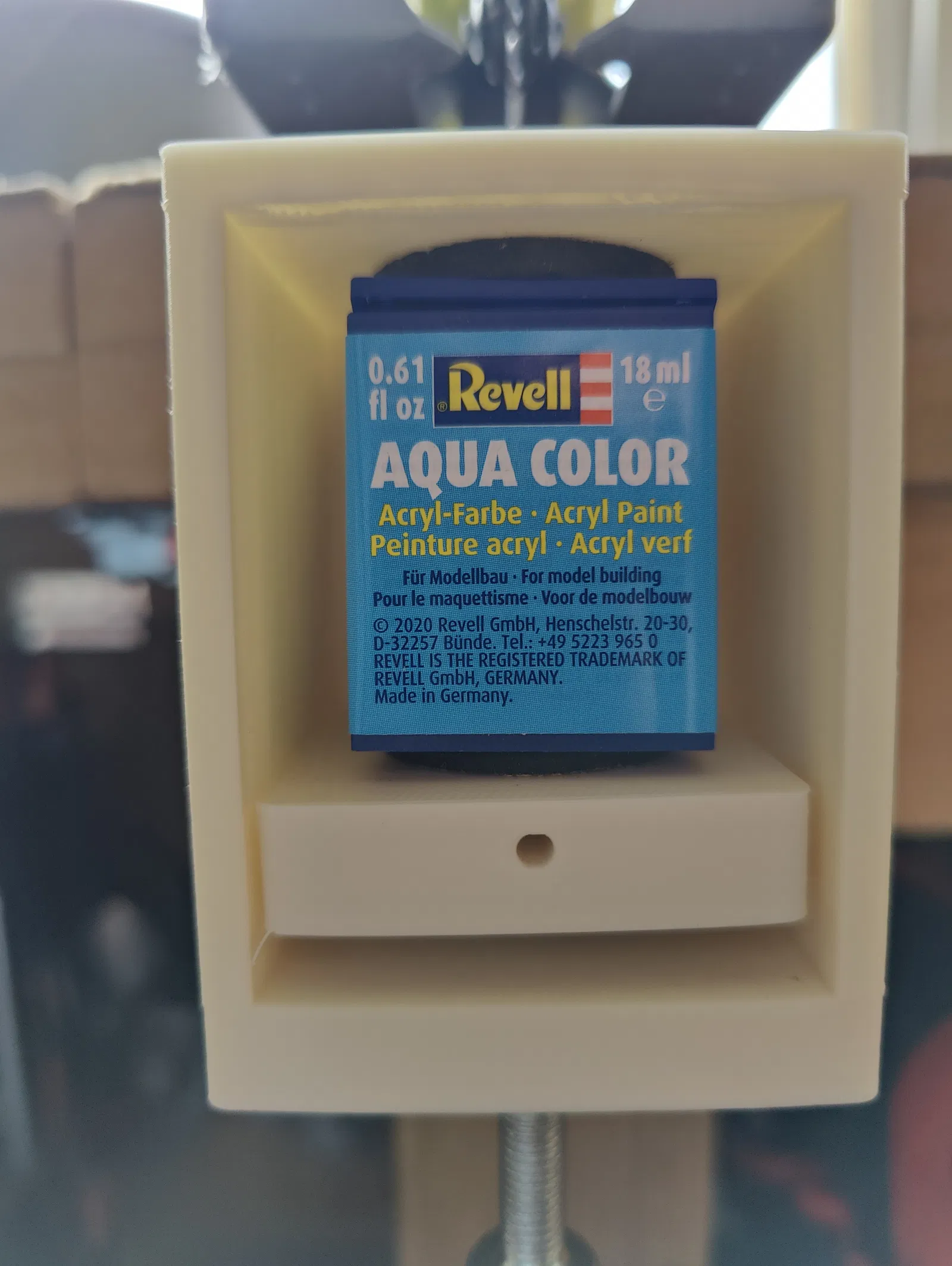

7. Tìm lỗ trên mâm kẹp, cắm chìa Allen 2.5mm xuyên qua luôn (bạn có thể phải xoay bộ phận bên trong để nó thẳng hàng. Việc này sẽ giữ cho bộ phận bên trong không bị xoay).
8. Đặt mâm kẹp vô trong hộp lắc và vặn con bu lông M8 vô đáy của nó. (Cái này sẽ hơi tốn sức vì bạn đang tạo ren, việc này sẽ giữ nó ở đúng vị trí).
9. Dán mút lên trên và dưới cái khoang.
10. Cắm lưỡi cưa vô máy cưa ở điểm cao nhất của hành trình, đảm bảo cái hộp không bị vướng vô máy cưa. XONG!

Nếu cần tui có thể làm video hướng dẫn lắp ráp nhanh. Nhớ báo tui nha.

Cứ nhắn tin nếu có bất kỳ câu hỏi nào nha. Nếu thích thiết kế của tui thì cho tui xin 1 like nha.
