Zest - Trục Z có thể gập lại cho Lemontron

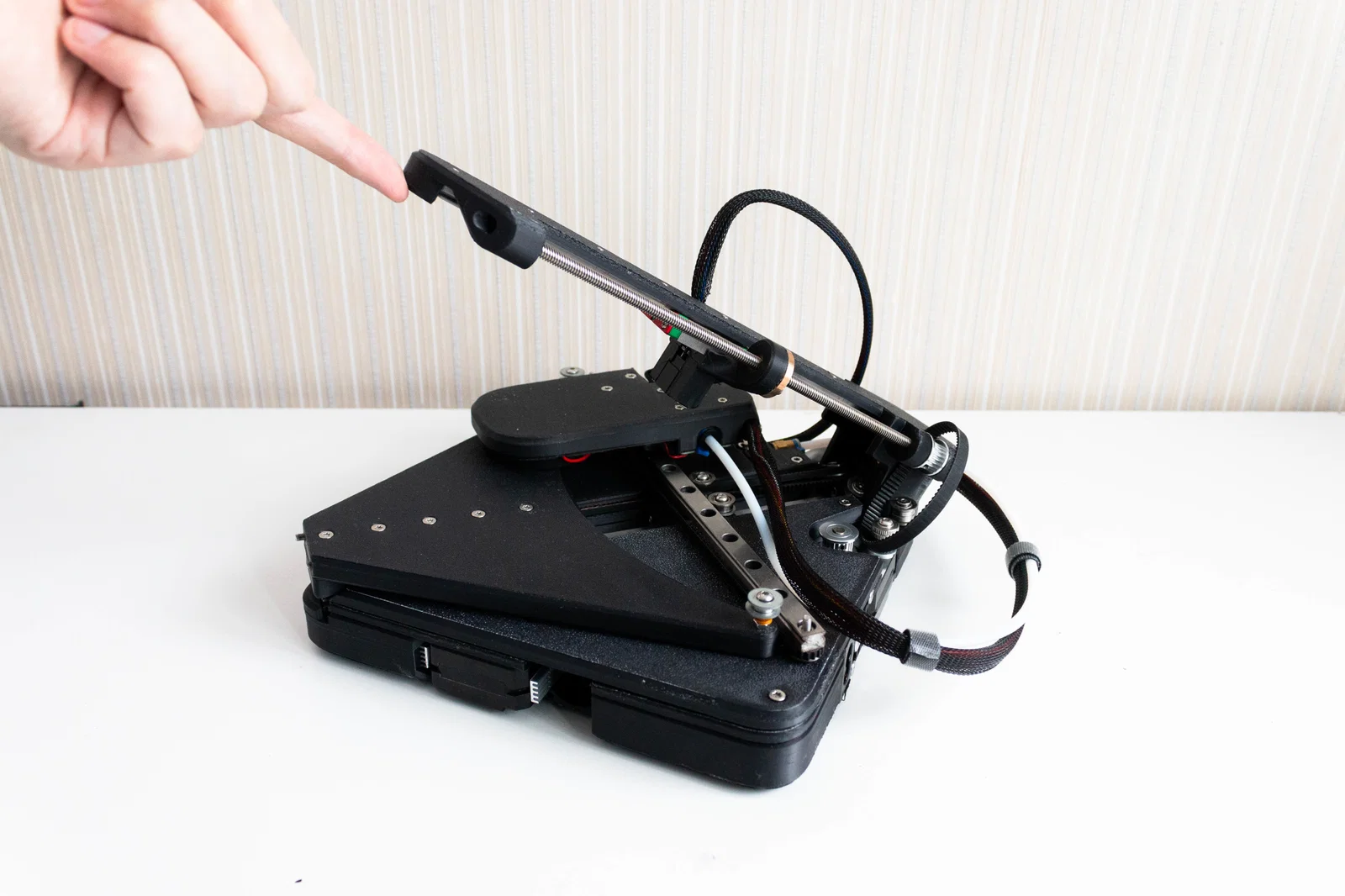

Zest là bản nâng cấp trục Z có thể gập lại (Foldable Z-axis) dành cho Lemontron. Thiết kế này giúp việc lắp đặt và cất giữ máy gọn gàng, nhanh chóng hơn, đồng thời là bộ phận thay thế gần như hoàn hảo cho phần khung Unibody Chassis của Lemontron.

Thông số in

• Hãy tham khảo thông số in của Lemontron, nhưng đối với chi tiết [Folding Z], bạn nên giảm tốc độ và hạ thấp chiều cao lớp in (layer height) để tăng độ bám dính giữa các lớp, đảm bảo phần "cánh" không bị gãy trong quá trình sử dụng thường xuyên.

Linh kiện bổ sung:

• 2x Ốc M2.5x6 đầu bằng (Countersunk)
• 2x Ốc M3x20 đầu bằng (Countersunk)
• 2x Heat-set insert M3 L10
• 1x Dây đai Close-loop 2gt dài 172mm

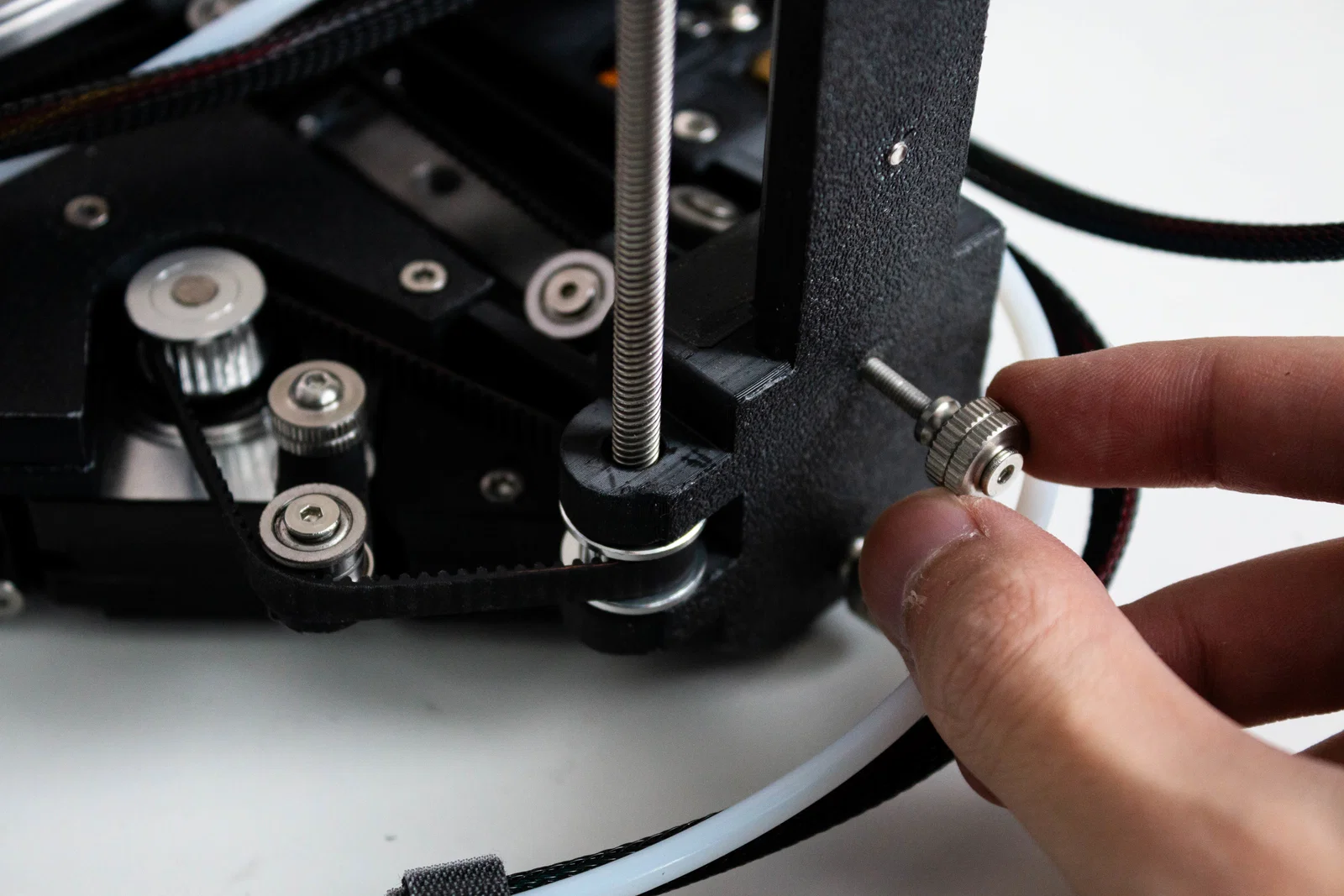

Linh kiện tùy chọn cho ốc vặn tay (Thumbscrews - như trong hình):

• 2x Đai ốc vặn tay GB806 (có cổ)
• 2x Đai ốc vặn tay GB807 (không cổ)
• 2x Ốc M3x30 đầu phẳng

Hướng dẫn lắp ráp:

• Lắp [Unibody Chassis] như bình thường, bổ sung thêm 2 heat-set insert M3 L10 ở mặt sau.

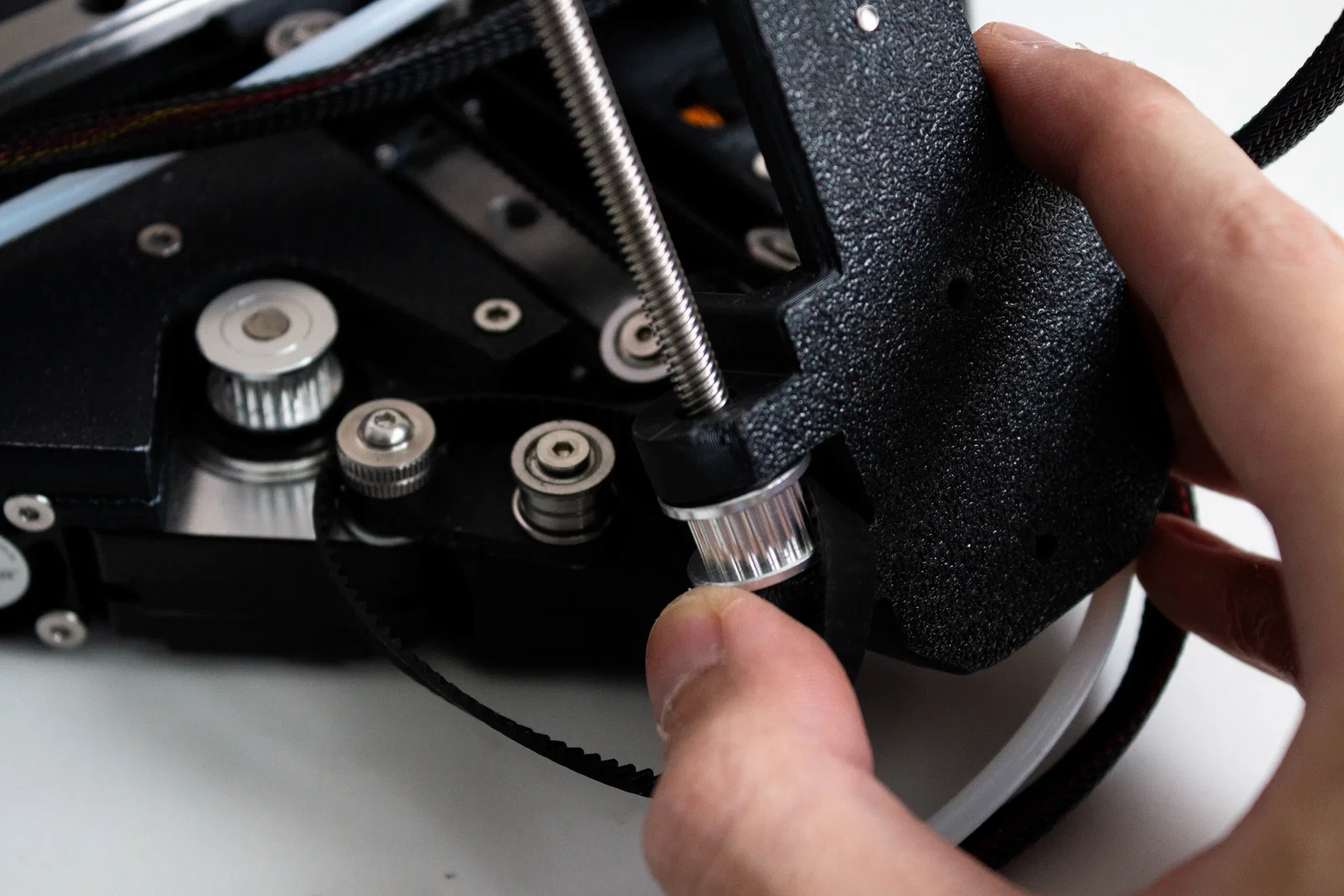

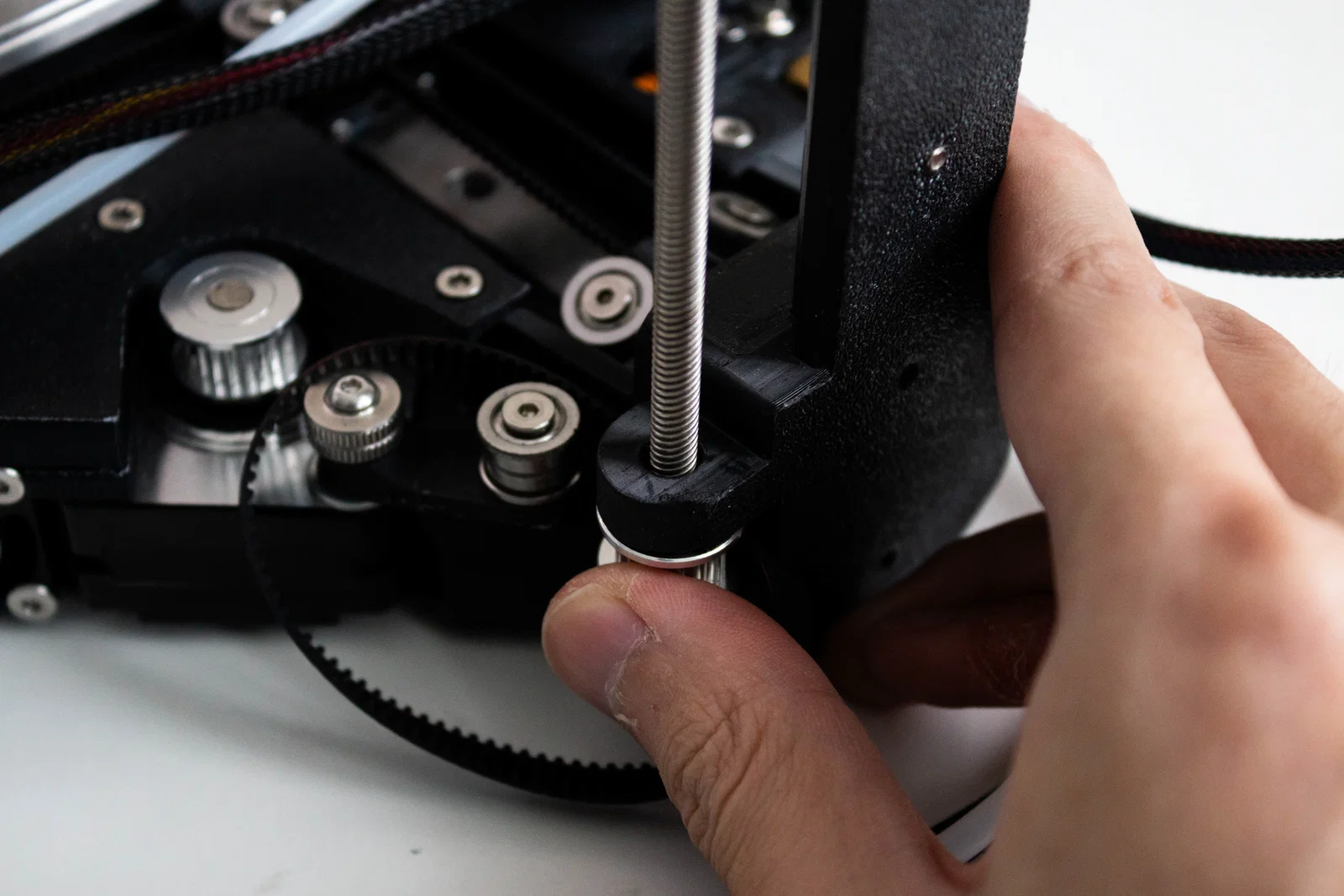

• Sử dụng [Folding Z] để lắp trục Z như thường lệ. Thay dây đai 2gt 160mm bằng loại 172mm*.
• Lắp 2 ốc M2.5x6 vào phần "cánh" của [Folding Z].
• Cố định cụm trục Z bằng [Folding Z Cap] trái và phải. Hãy thử di chuyển trục Z xem có mượt mà không. Có thể cần mài nhẹ để khớp nối vừa vặn và chạy êm hơn.
• Lắp ráp các phần còn lại của Lemontron như bình thường**.

Lắp ráp tùy chọn cho ốc vặn tay:

• Bôi keo Loctite đỏ 271 vào ốc M3x30 và vặn vào GB807 (không cổ).
• Bôi keo Loctite đỏ 271 vào cụm lắp ráp và vặn GB806 (có cổ) vào.
• Chờ keo Loctite khô hoàn toàn (~24 giờ). (Lưu ý 1: Bạn cũng có thể dùng ốc vặn tay M3x20, phiên bản này có độ bám tốt hơn và có thêm lỗ lục giác để siết ốc chặt hơn) (Lưu ý 2: Loctite là tùy chọn, bạn có thể dùng kỹ thuật siết đai ốc khóa thay thế)

*Việc này giúp bạn đưa dây đai vào puly motor Z dễ dàng hơn khi trục Z đang ở vị trí dựng đứng. **Có thể cần chỉnh sửa phần Right Midplate và Topplate để có khoảng hở tốt hơn.
