Núm Tay Quay Máy Khoan Bàn

Đây là mẫu núm tay quay cho máy khoan bàn loại phổ thông (Trung Quốc/Đài Loan) với ren M10x1.5.

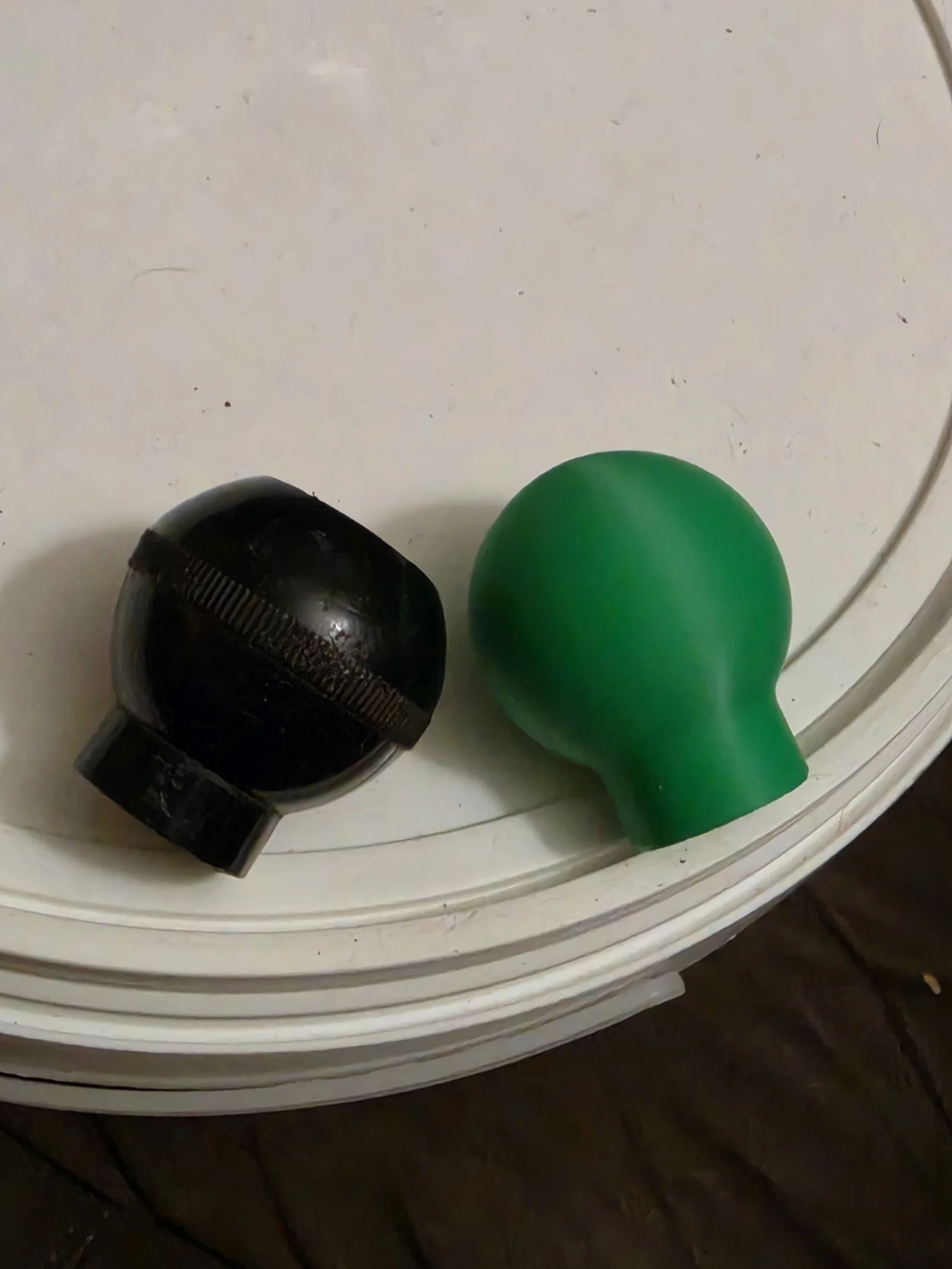

Tôi đã vẽ lại hoàn chỉnh các tay quay với phần ren dài hơn, nhưng sau đó tôi quyết định chỉnh sửa thiết kế trở lại tiêu chuẩn cho các máy khoan bàn thông thường. Tôi giữ lại phần ren với một lỗ vát ở phía trên và để hở một khoảng cách nhỏ so với đỉnh của núm, nhờ đó nó sẽ không làm nứt vỡ phần đỉnh (giống như phiên bản gốc trong ảnh đính kèm). Nếu không vừa ý, cứ cho tôi biết nhé, tôi sẵn lòng chỉnh sửa lại cho phù hợp.

Tôi in với độ dày lớp (layer height) 0.2mm, đặt phần cổ quay xuống dưới (đầu núm hướng lên). KHÔNG DÙNG SUPPORT, nếu không máy sẽ cố tạo support trong phần ren và rất cực để gỡ ra.
