Núm Vặn Điều Chỉnh Độ Căng SmartTrack (SmartTrack Tension Knob)

Tác giả Nokedli_498597

Lượt tải
1
Lượt coi
30

File 5 3,6 MB

  • SmartTrack_Tension_Knob_1784888096.3mf3MF · 616,2 KB
  • Knob_1784888097.stpSTP · 134 KB
  • Axle_1784888098.stpSTP · 205,1 KB
  • Knob_1784888099.stlSTL · 1,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

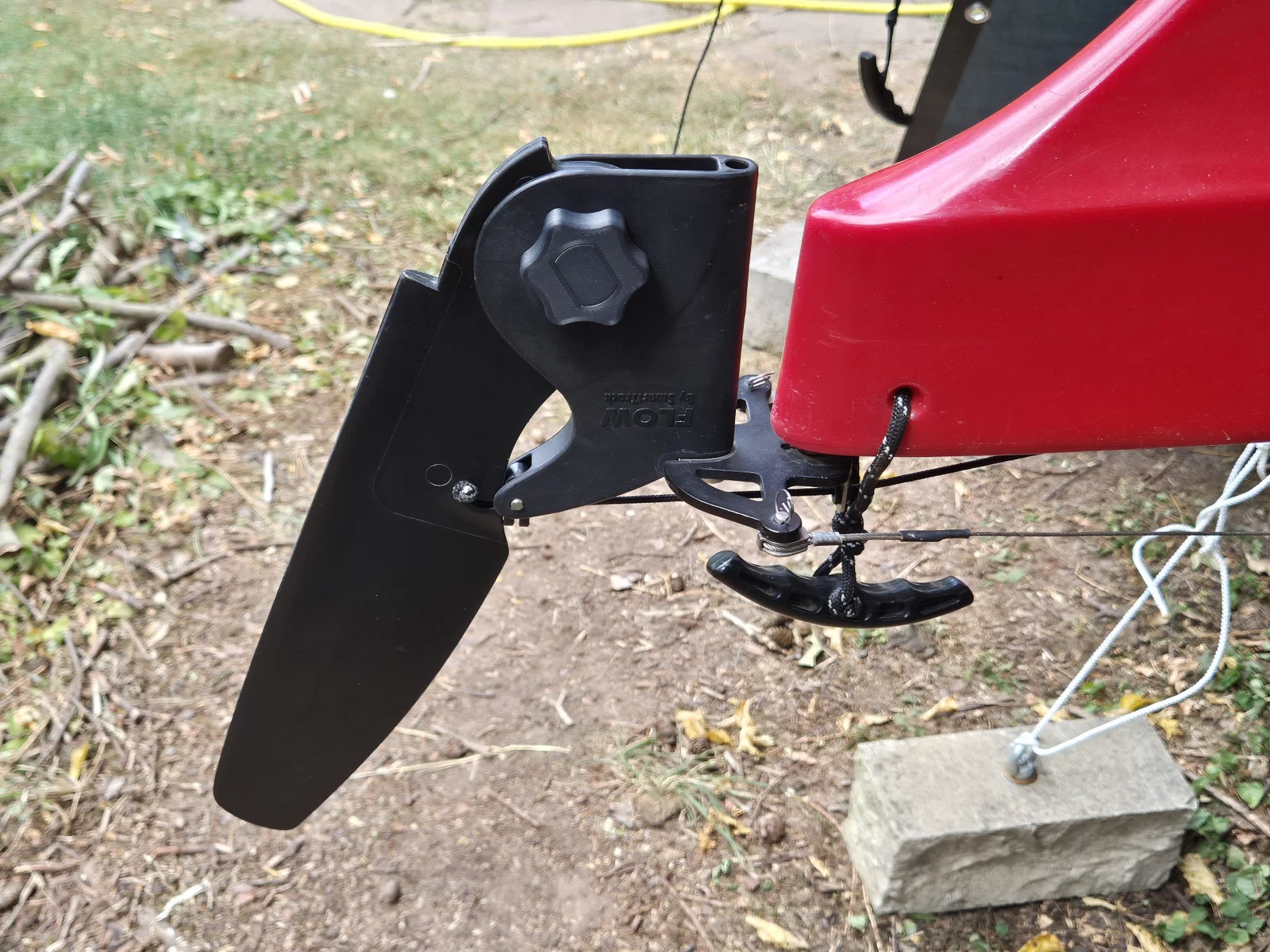

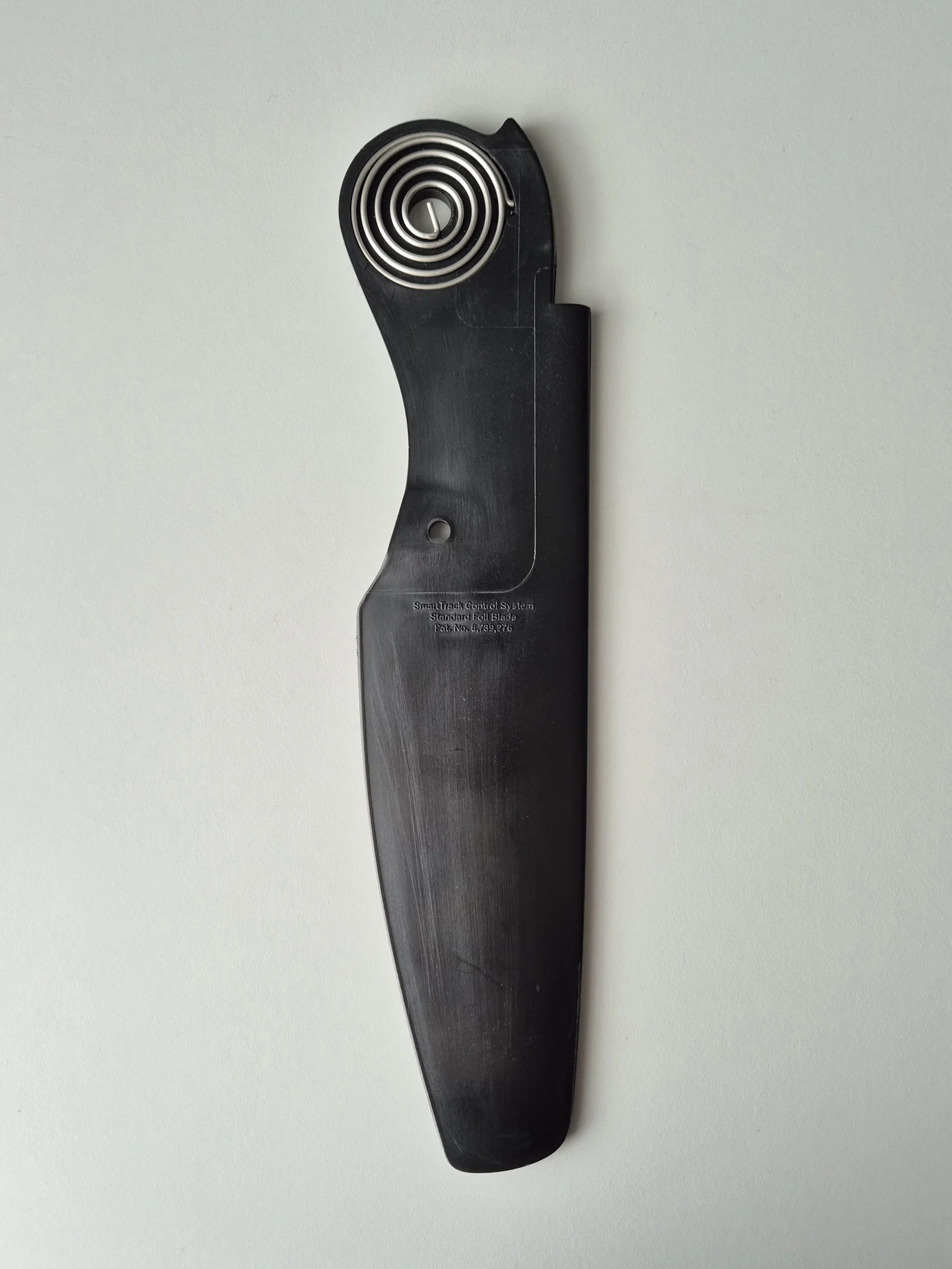

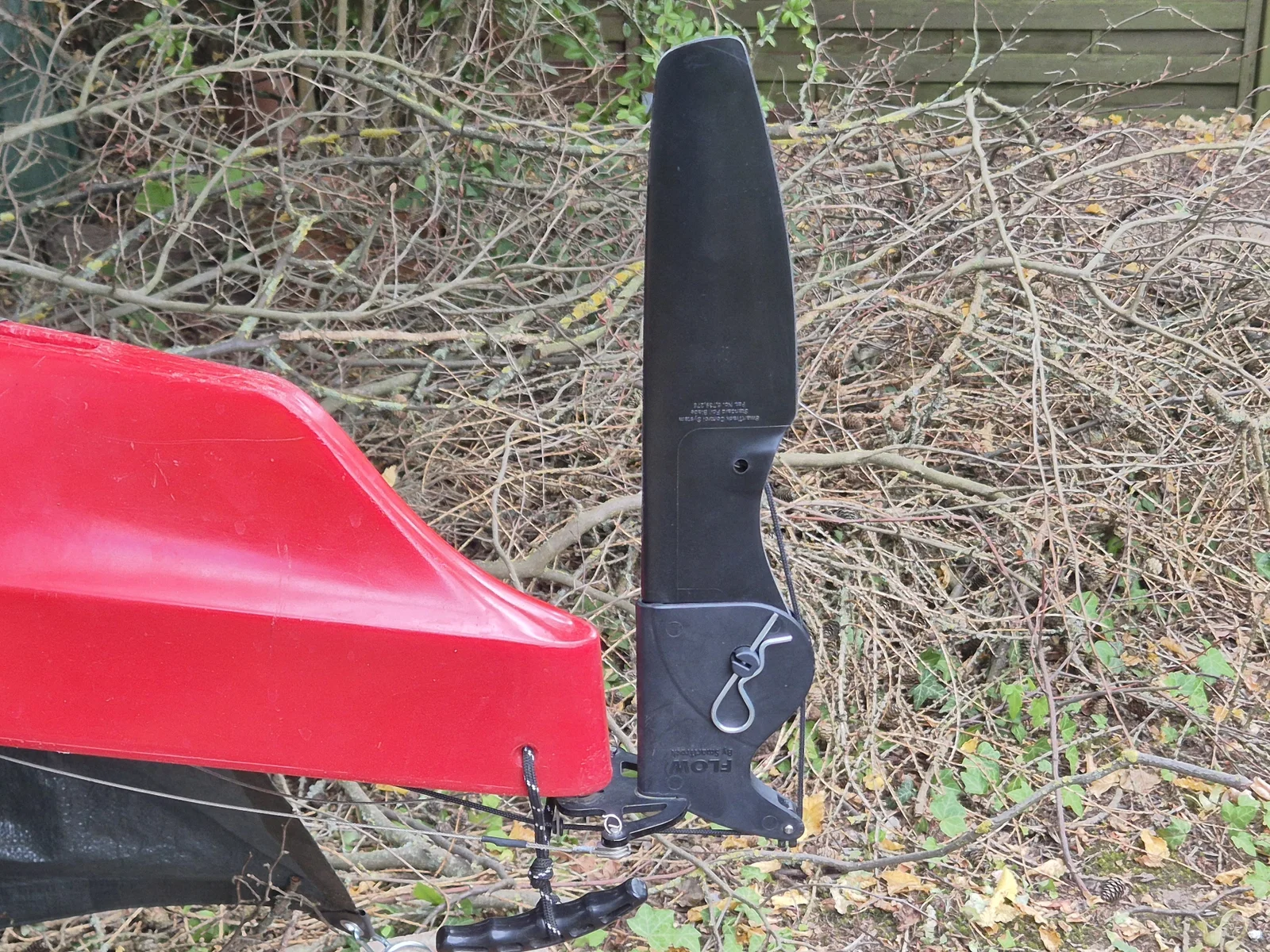

Núm vặn điều chỉnh độ căng (tension knob) dành cho hệ thống bánh lái SmartTrack trên thuyền kayak, giúp điều khiển hướng thông qua bàn đạp. Núm vặn này có chức năng tạo lực căng cho lò xo dùng để bung lưỡi bánh lái.

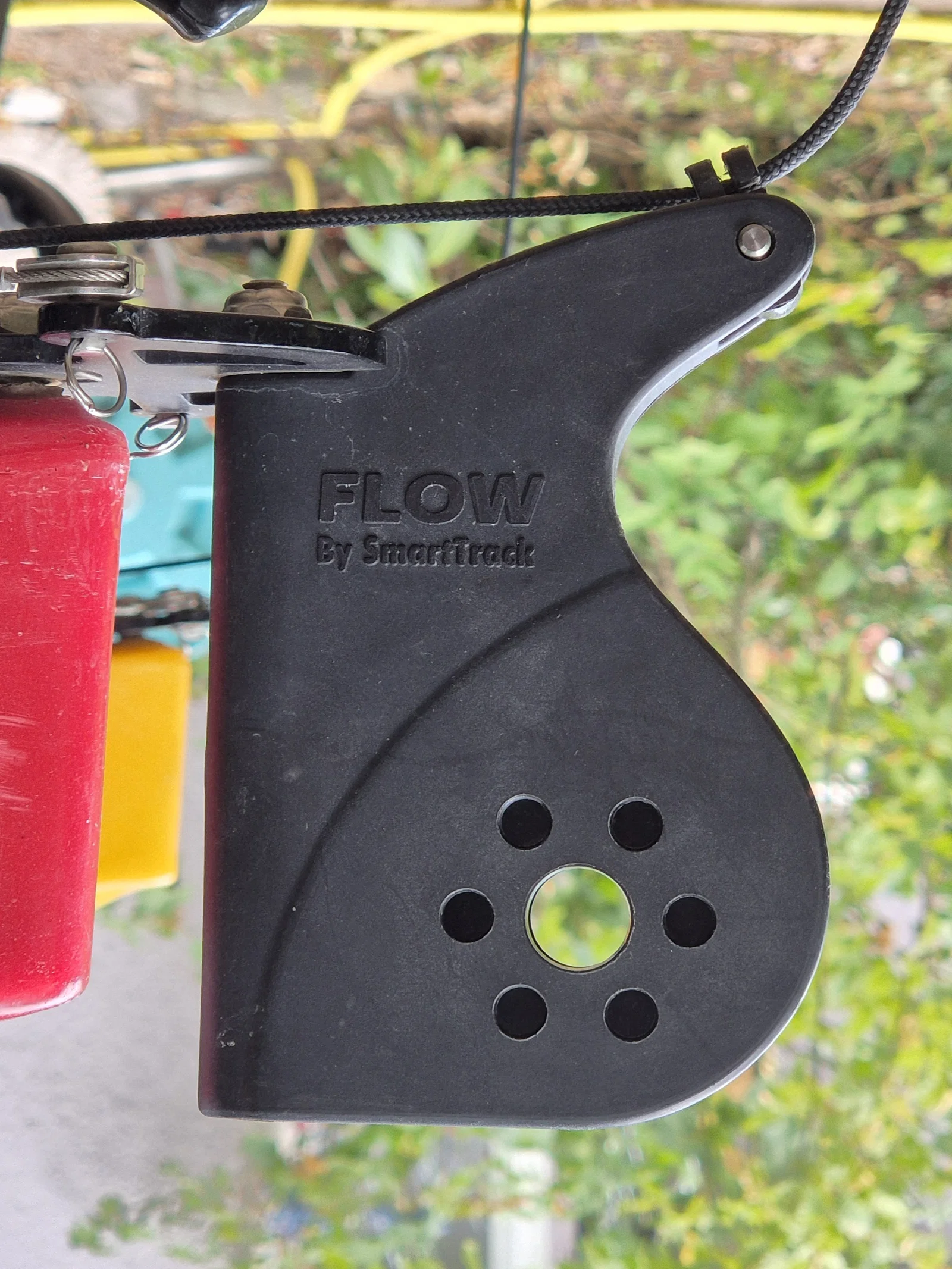

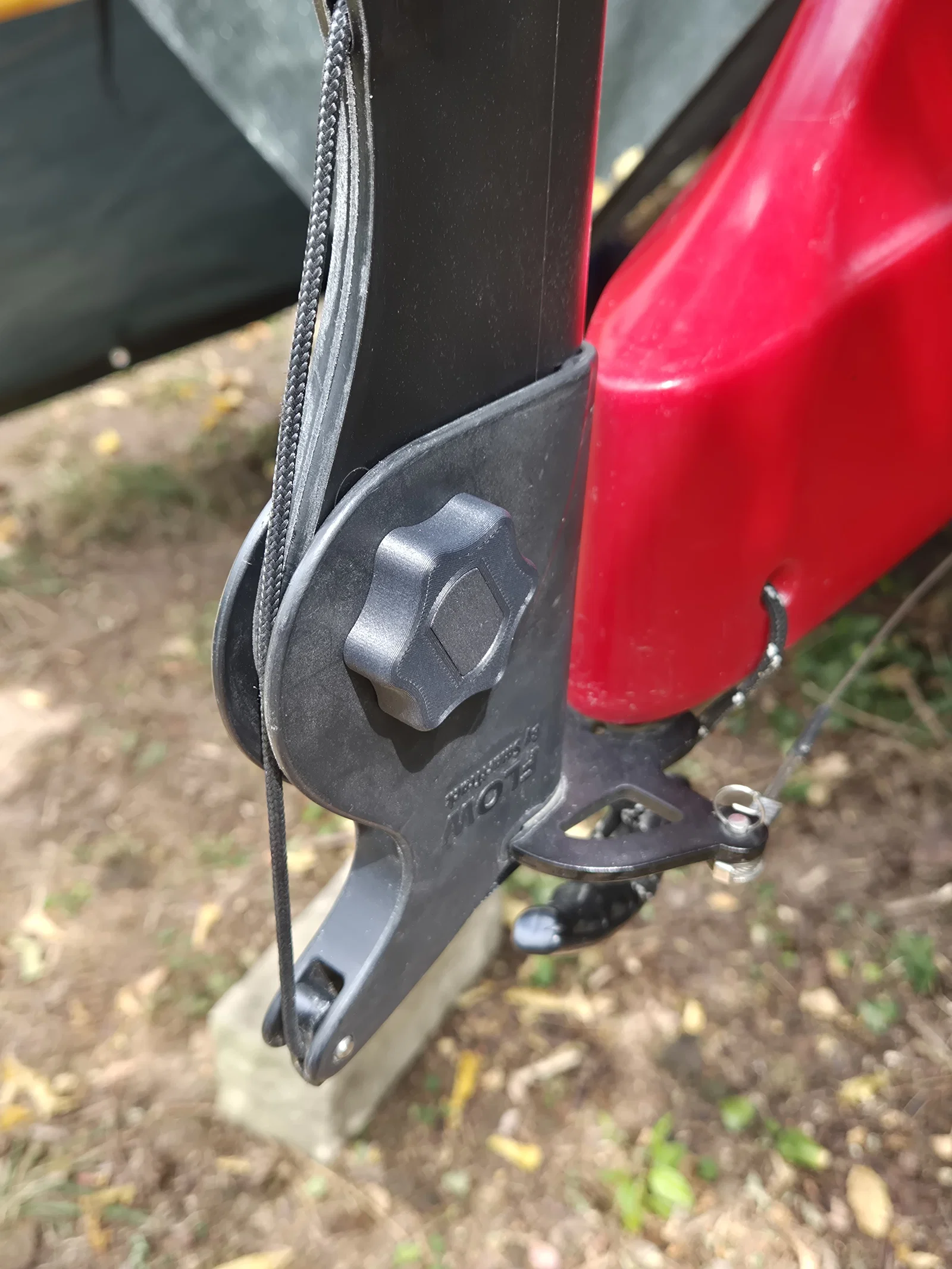

Tôi thiết kế phụ kiện này cho đầu điều khiển SmartTrack FLOW, nhưng nó cũng có thể lắp vừa hầu hết các đầu bánh lái SmartTrack khác. Mã linh kiện của núm vặn gốc là ST20-460, đây là loại được sử dụng trên tất cả các đầu bánh lái SmartTrack ngoại trừ dòng Hybrid Foil.

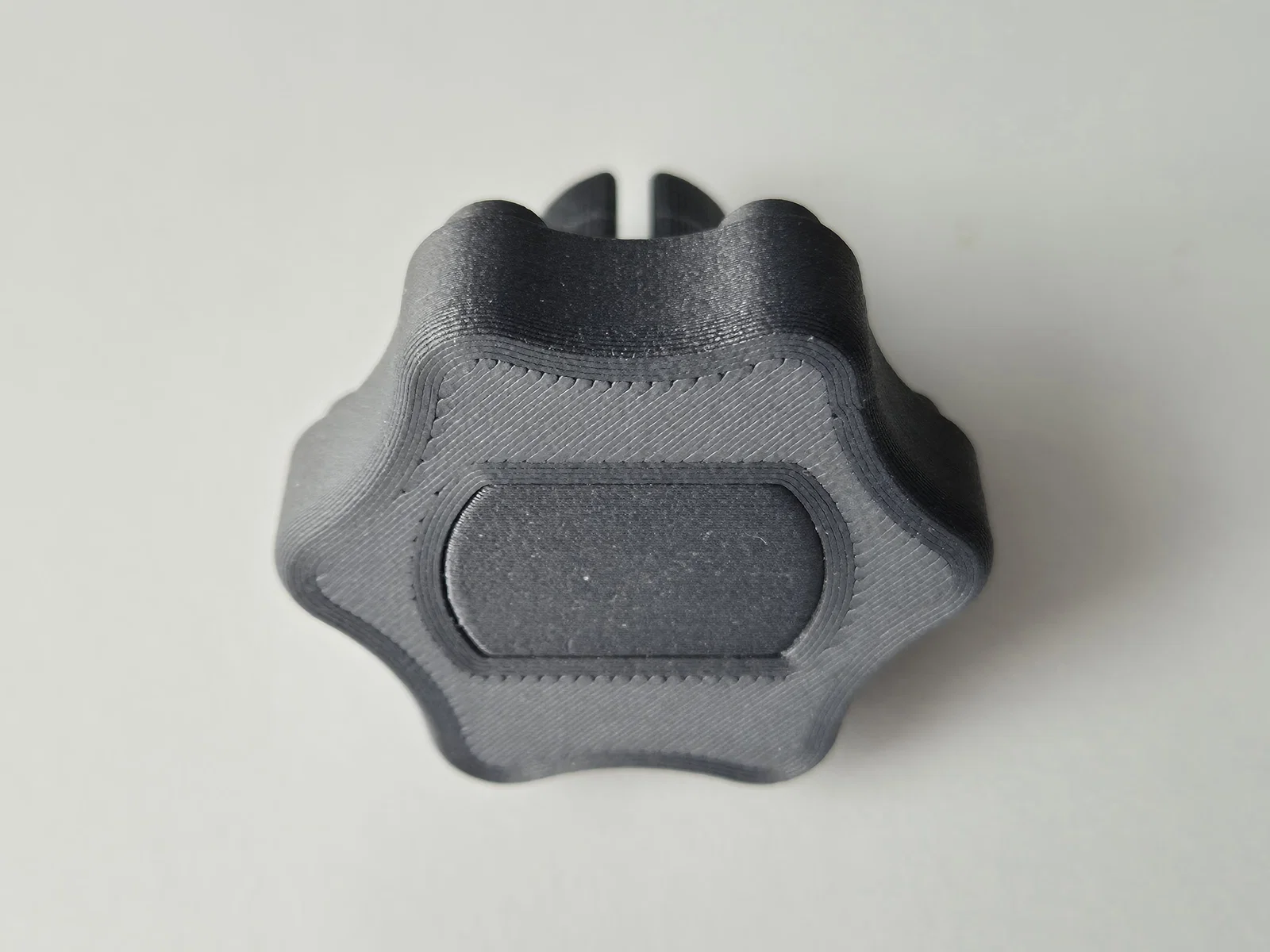

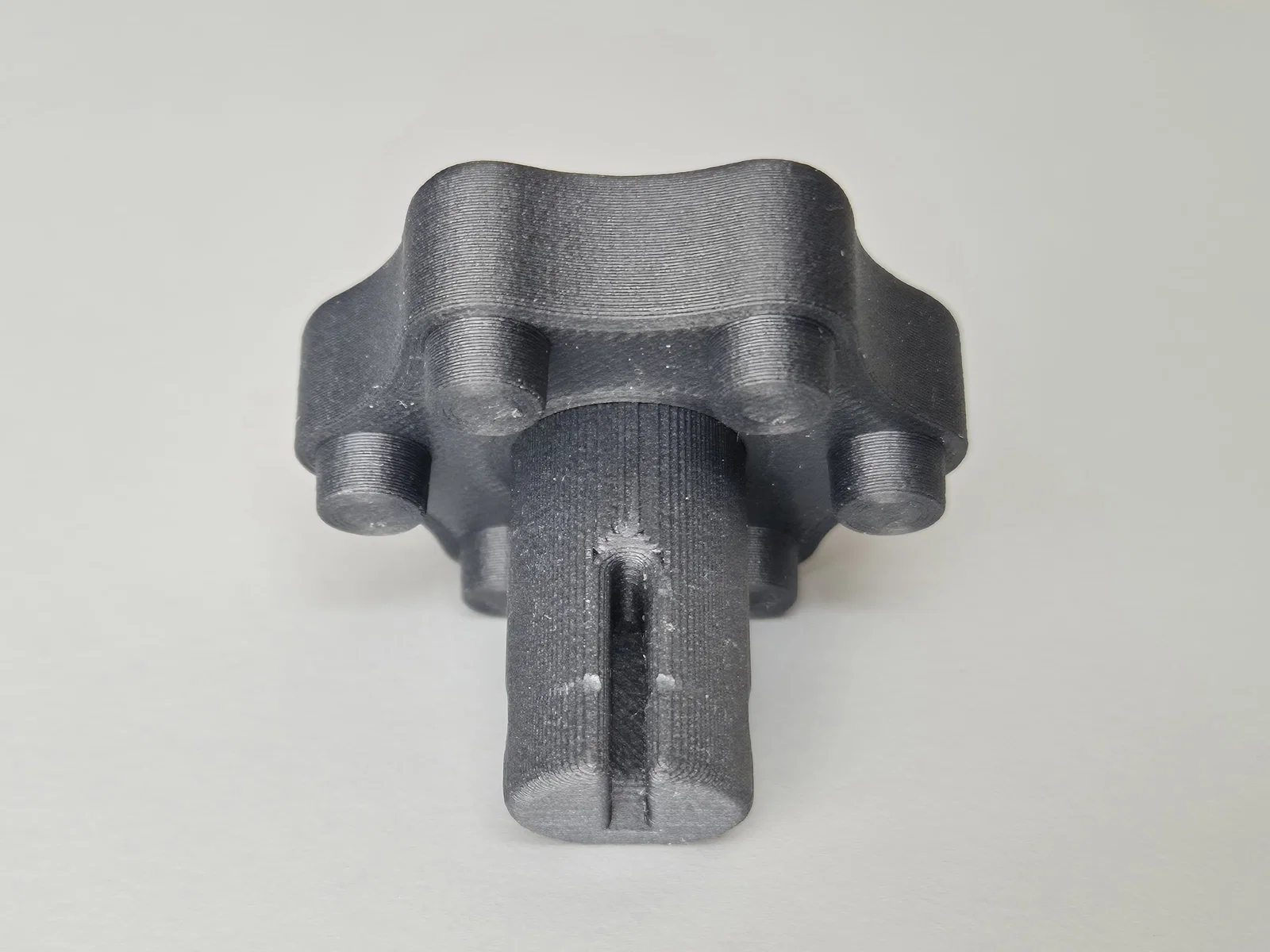

Thiết kế được chia làm hai phần khớp nối với nhau để tối ưu độ bền và hướng in. Các dung sai đã được tinh chỉnh để tạo lực ép vừa khít, nhưng nếu cần, bạn có thể dán keo lại để cố định chắc chắn hơn.
Mẹo: bạn có thể điều chỉnh dung sai bằng cách thay đổi thông số extrusion multiplier nếu cần.

Thông số in

Vui lòng xem chi tiết trong file dự án .3mf.

Nozzle: 0.4mm
Layer height: 0.2mm
Filament: Prusament PC Blend Carbon Fiber

Tôi in phần núm vặn với 4 đường viền (perimeters) và phần trục với 8 đường viền để đạt độ dày chắc chắn tại khe cắm lò xo:

Núm vặn cần phải sơn thêm support như hình dưới đây:

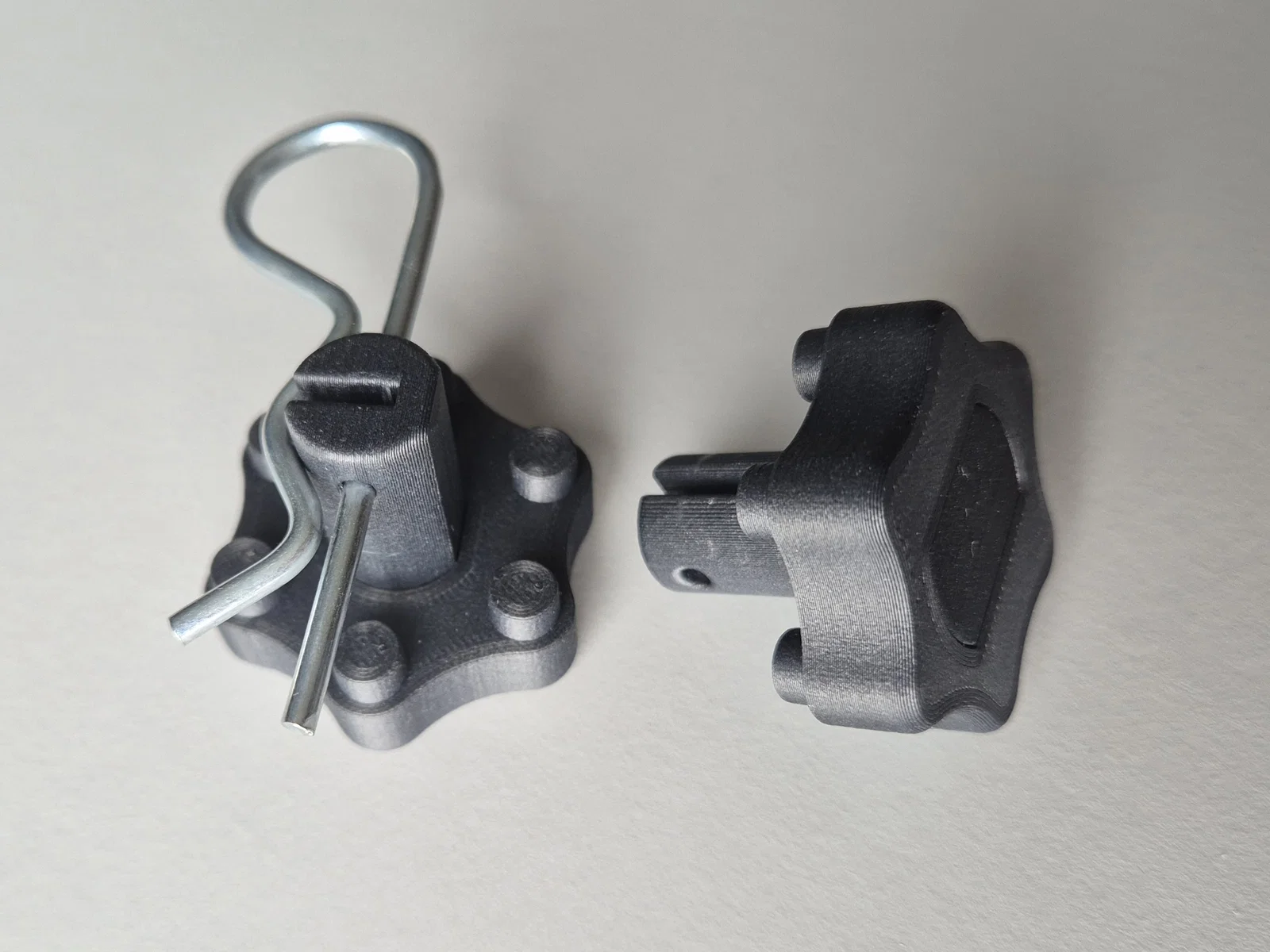

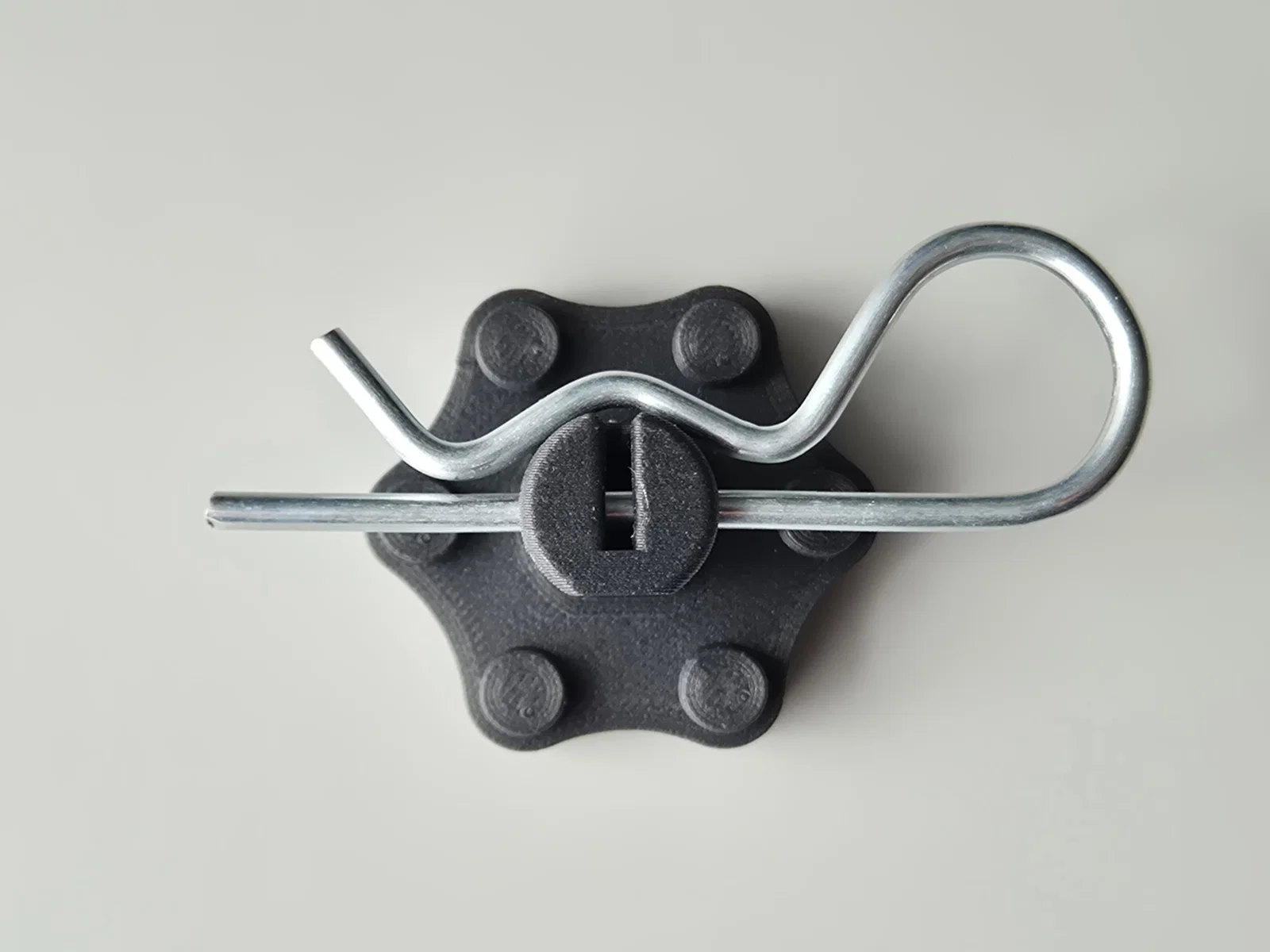

Bạn cũng sẽ cần một chốt cài R-clip có đường kính 3mm hoặc nhỏ hơn. Loại tôi sử dụng có kích thước như sau:
