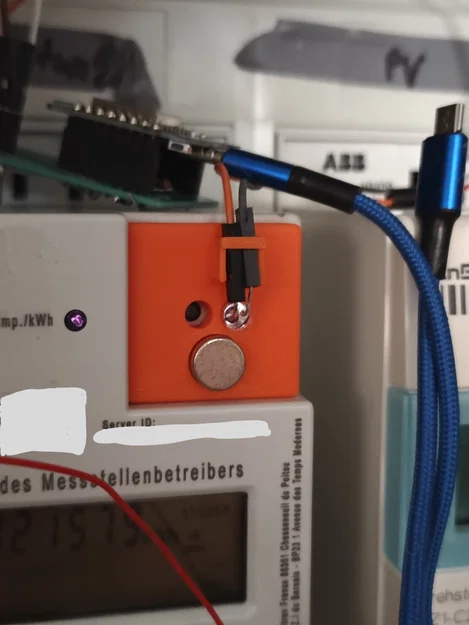

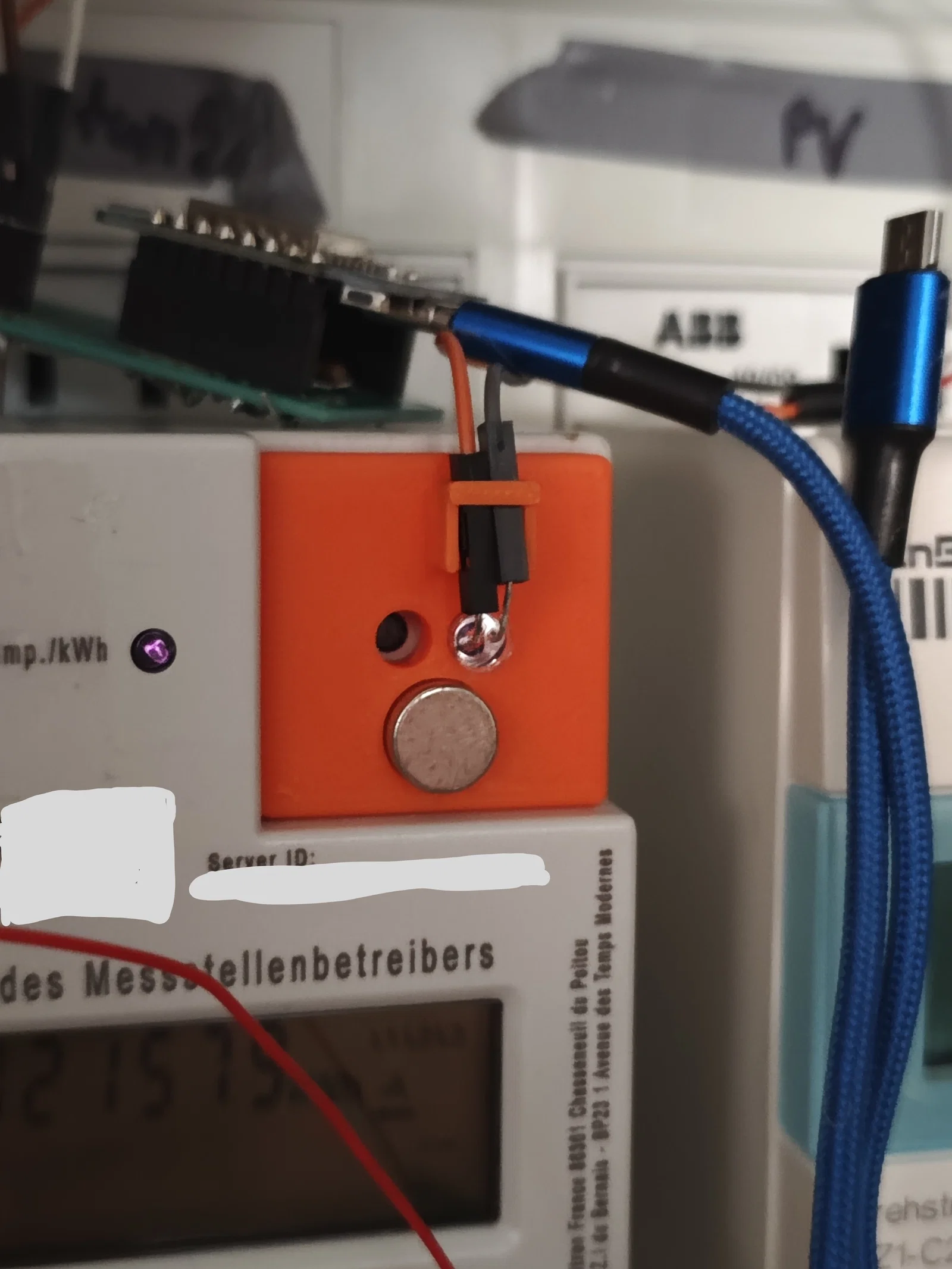

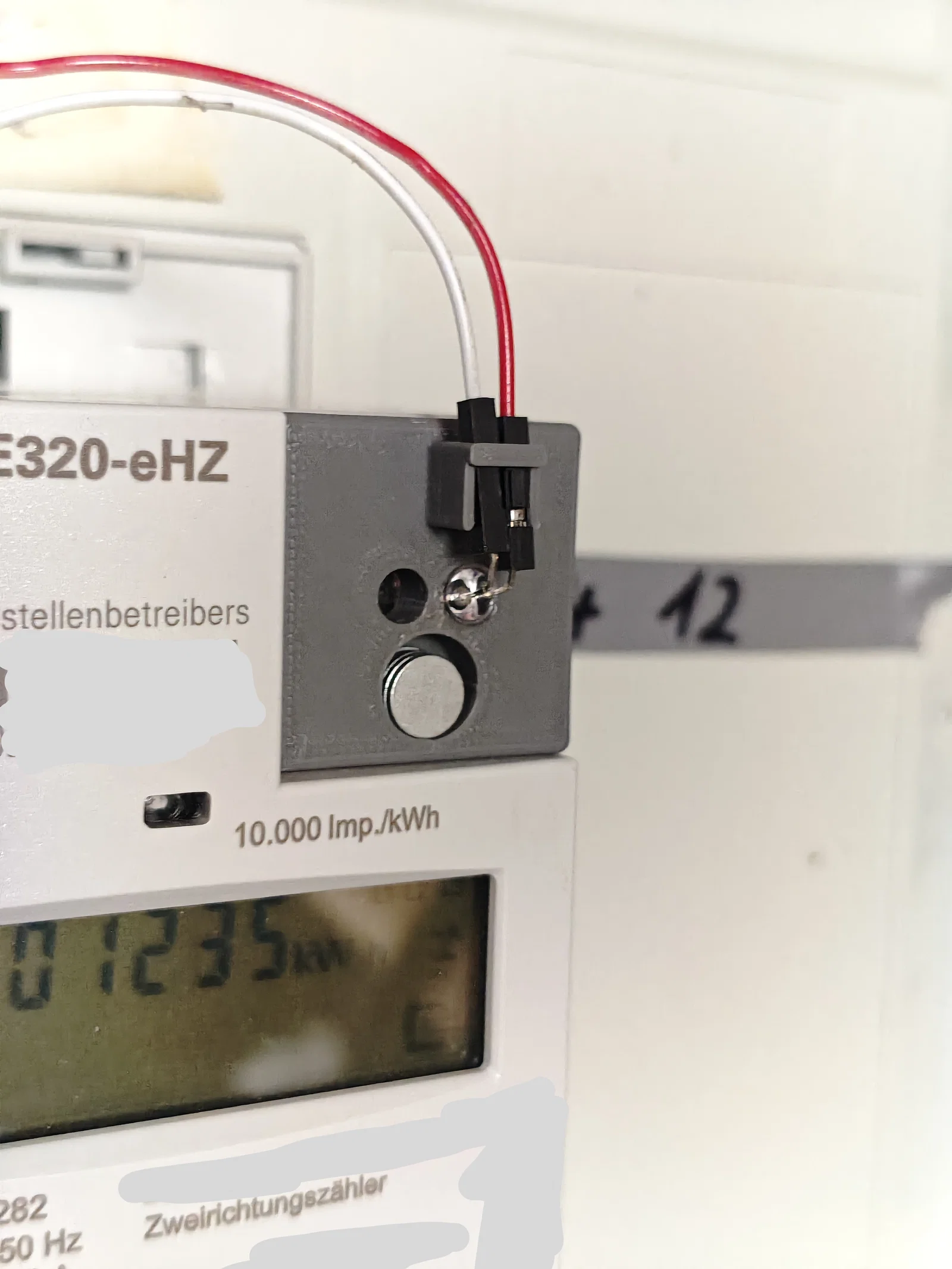

Đầu đọc công tơ điện thông minh từ tính cho phototransistor (SML -> ESPHome, Volkszaehler)

Chỉ cần gắn thêm nam châm và linh kiện điện tử là bạn đã có thể bắt đầu đọc dữ liệu từ công tơ điện của mình rồi!

Thiết bị này tương thích với các loại công tơ điện thông minh phổ biến tại Đức. Nó rất phù hợp để sử dụng cùng ESPHome + Home Assistant thông qua board ESP8266/ESP32 và một chiếc phototransistor đơn giản. (Tổng chi phí phần cứng chưa đến 5€ bao gồm cả board ESP). Bạn có thể xem tài liệu hướng dẫn tại đây.

Ví dụ mã code cho ESPHome:

uart:
 - id: uart_bus1
   rx_pin: GPIO3
   baud_rate: 9600
   data_bits: 8
   parity: NONE
   stop_bits: 1

sml:
 - id: sml1
   uart_id: uart_bus1

sensor:
  - platform: sml
    name: "1.8.0"
    sml_id: sml1
    obis_code: "1-0:1.8.0"
    unit_of_measurement: kWh
    accuracy_decimals: 3
    device_class: energy
    state_class: total_increasing
    filters:
      - multiply: 0.0001
      - throttle: 15s
  - platform: sml
    name: "2.8.0"
    sml_id: sml1
    obis_code: "1-0:2.8.0"
    unit_of_measurement: kWh
    accuracy_decimals: 3
    device_class: energy
    state_class: total_increasing
    filters:
      - multiply: "0.0001"
      - throttle: 15s
  - platform: sml
    name: "power"
    sml_id: sml1
    obis_code: "1-0:16.7.0"
    unit_of_measurement: W
    accuracy_decimals: 2
    device_class: power
    state_class: measurement
    filters:
      - throttle_average: 5s
