Giá đỡ GoPro gắn trần sau cho xe BRZ/86/FRS

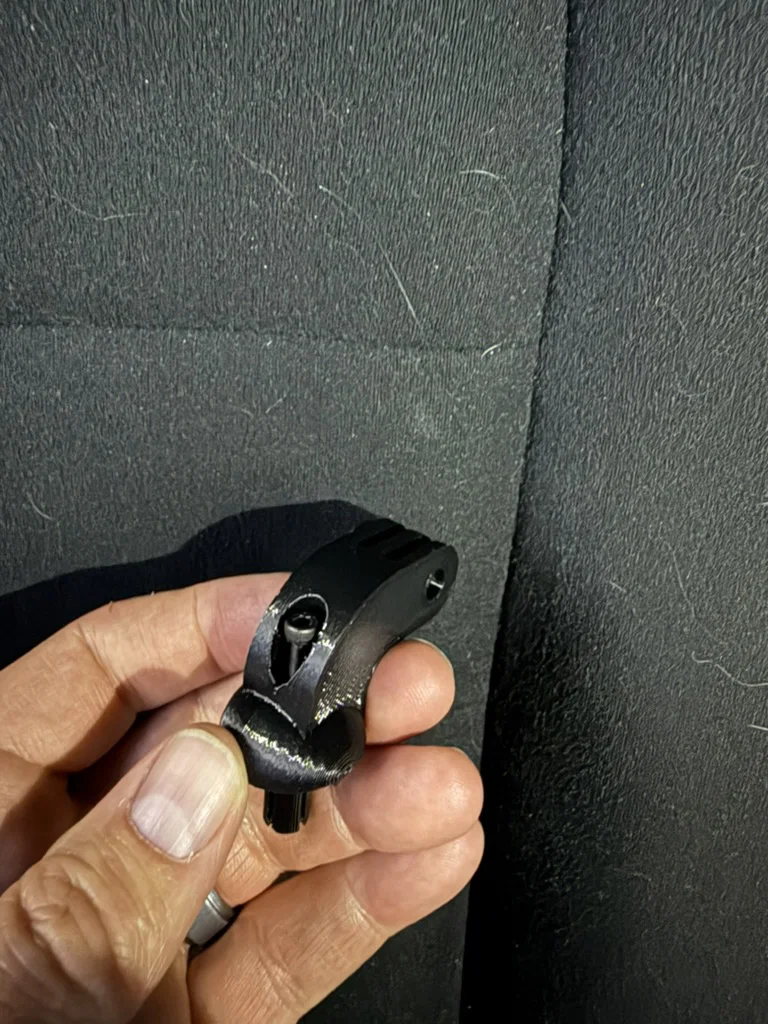

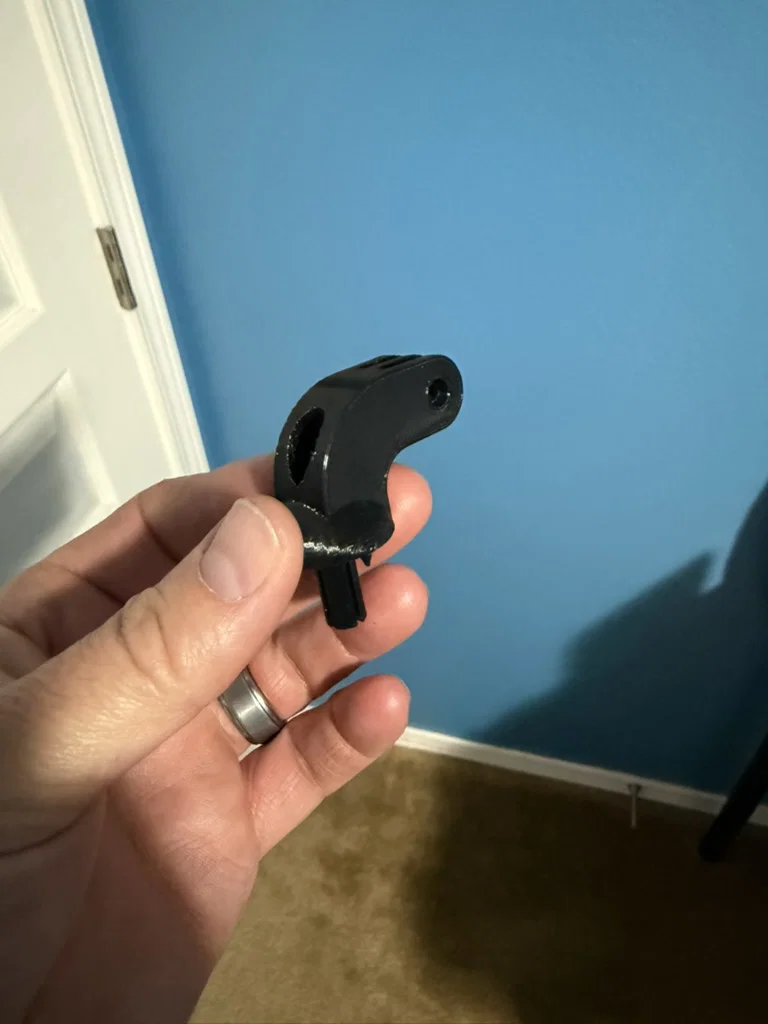

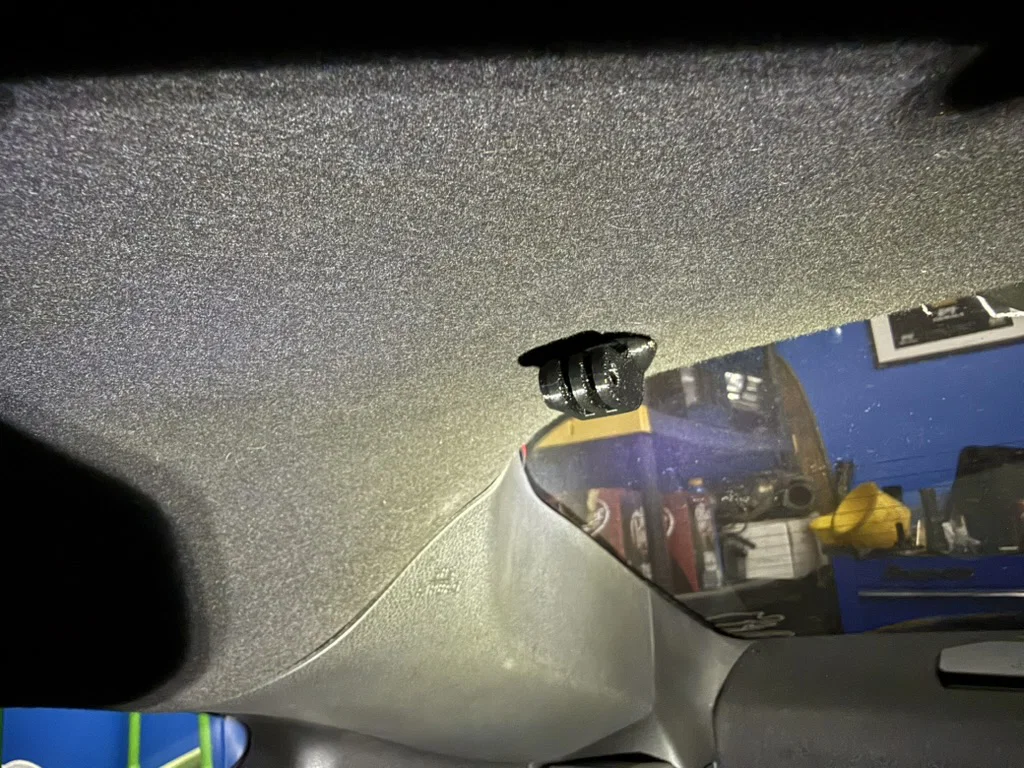

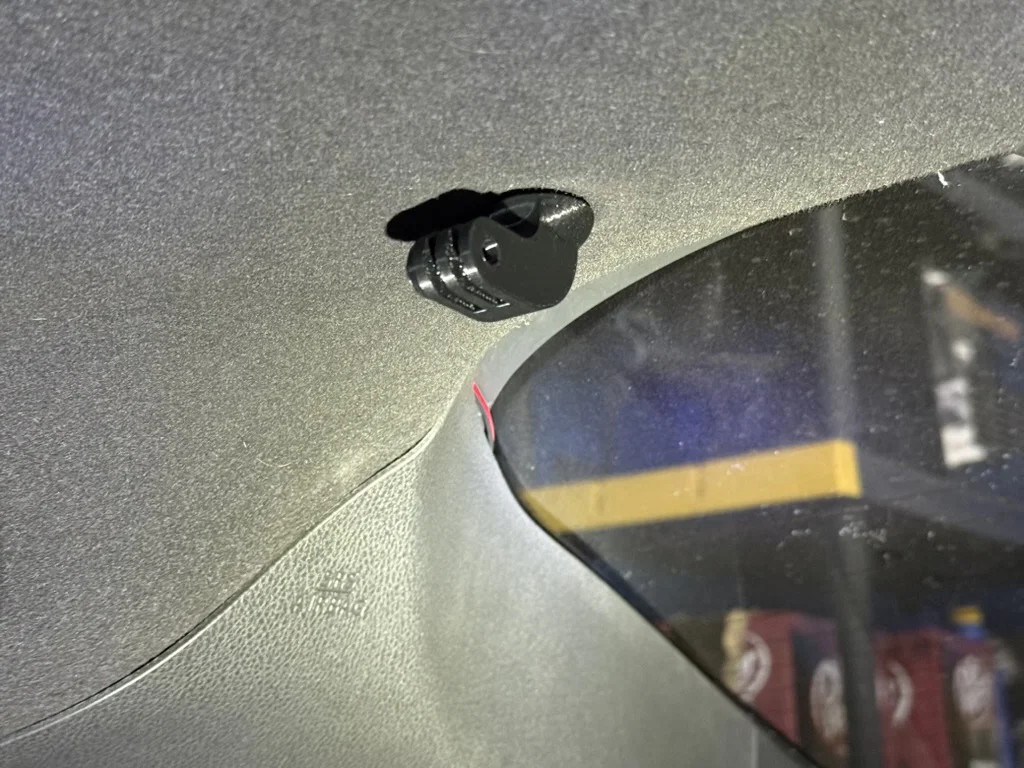

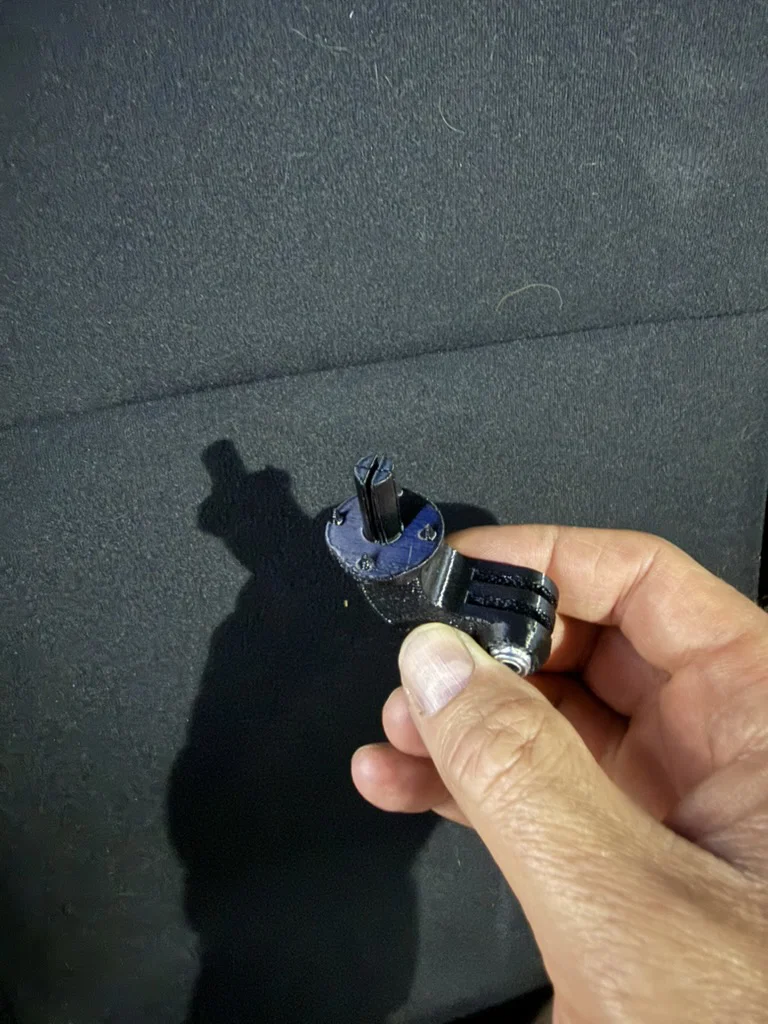

Mình từng thấy một phiên bản giá đỡ tương tự được bán, nhưng nó sử dụng loại ốc vít gây khó khăn khi tháo lắp và khôi phục lại trạng thái zin cho xe. Sản phẩm đó hiện đã ngừng bán, nên mình nghĩ mình có thể tự thiết kế một bản tương tự với cơ chế lắp đặt tiện lợi hơn. Thiết kế của mình sử dụng một con ốc M3-20mm để mở rộng 4 ngàm, giúp khóa chặt giá đỡ vào vị trí. Cách này giúp việc lắp đặt và tháo dỡ trở nên dễ dàng hơn nhiều và cũng ít linh kiện phụ trợ hơn. Các gai bám vào trần xe đều nằm gọn trong phạm vi của chốt giữ zin, nên nếu bạn tháo ra và gắn lại chốt cũ, các dấu vết để lại sẽ hoàn toàn bị che khuất.

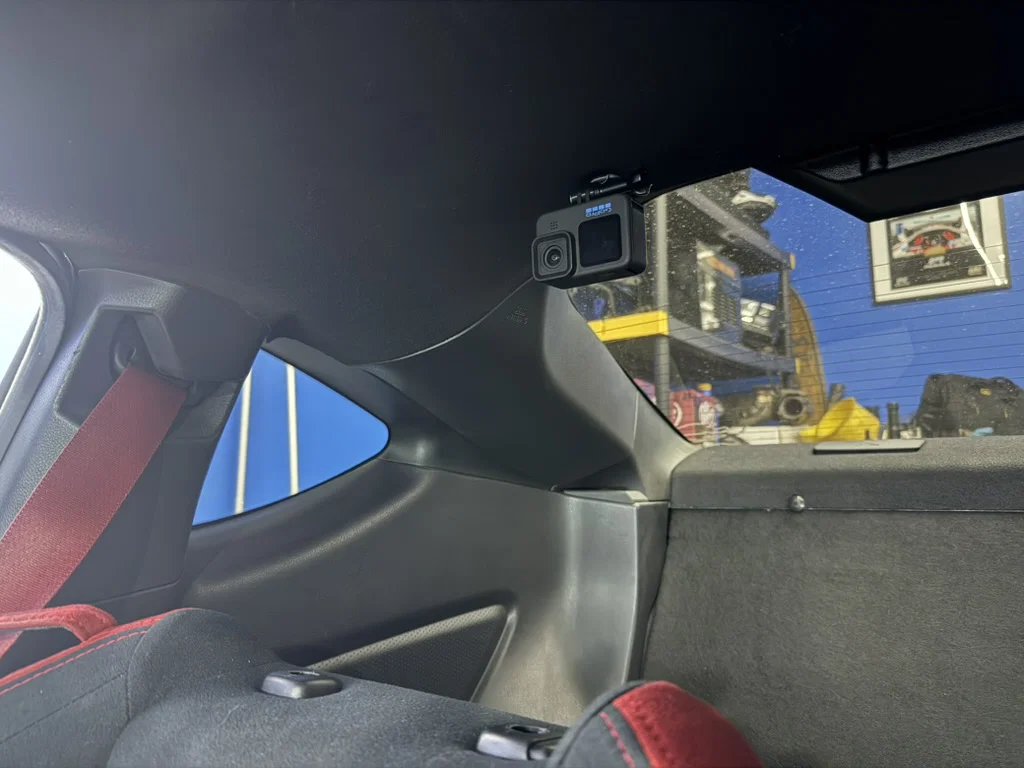

Mình đã thử nghiệm nhiều vị trí đặt camera khác nhau vì phía sau xe có tới 3 chốt giữ. Ban đầu mình chọn vị trí trung tâm vì tưởng đó là góc quay lý tưởng nhất, nhưng sau khi xem lại đoạn phim, mình nhận ra gương chiếu hậu đã che khuất hoàn toàn tầm nhìn từ điểm đó. Cuối cùng, mình quyết định chọn vị trí bên ghế phụ và tháo tựa đầu ghế khi quay, góc này cho cảm giác gần giống như tầm nhìn từ mắt hành khách. Mình thấy dùng mount 90 độ là ổn nhất, loại 90 độ low profile thì hơi sát trần xe quá.

Khi in, mình dùng 100% infill, chất liệu PETG, bật hỗ trợ (supports) toàn bộ. Mình đặt mô hình nằm nghiêng để 3 ngàm GoPro nằm ngang, giúp tăng độ bền cho cả phần ngàm gắn camera và các ngàm khóa ở đế. Thiết kế được thực hiện bằng Tinkercad.
