Low D Tinwhistle (22mm bore, printed fipple mouthpiece + body)

Đây là mẫu kèn Low D Tinwhistle được in 3D hoàn toàn, thiết kế dạng sáo fipple (có rãnh dẫn hơi) với đường dẫn hơi và labium được in sẵn. Đây là kích thước tiêu chuẩn cho cả dòng kèn này -- các thông số về đường kính trong (bore), kích thước khớp nối (tenon), và labium ở đây đều đã được kiểm chứng qua thực tế in và thử nghiệm, là nền tảng để tạo ra các kích thước khác (G Alto, High D).

Đây là gì?

• Đường kính trong (Bore): 22mm ID
• Cơ chế: sáo fipple/duct -- đường dẫn hơi bên trong định hình và hướng luồng khí qua cạnh labium, nguyên lý giống như sáo tinwhistle truyền thống hoặc sáo dọc (recorder). Các loại kèn Low whistle cần nhiều hơi hơn và tốc độ luồng hơi chậm hơn so với kèn D tiêu chuẩn để âm thanh lên rõ ràng.
• Cấu tạo: thiết kế hai phần (phần miệng thổi kiểu cánh tròn + thân) được ghép nối bằng khớp tenon/socket.
• Cần khoảng cách ngón tay rộng hơn so với các loại kèn nhỏ hơn trong dòng này (D tiêu chuẩn, G alto) -- nên lưu ý điều này trước khi in nếu kích thước bàn tay hoặc độ với ngón tay là vấn đề.

Trạng thái

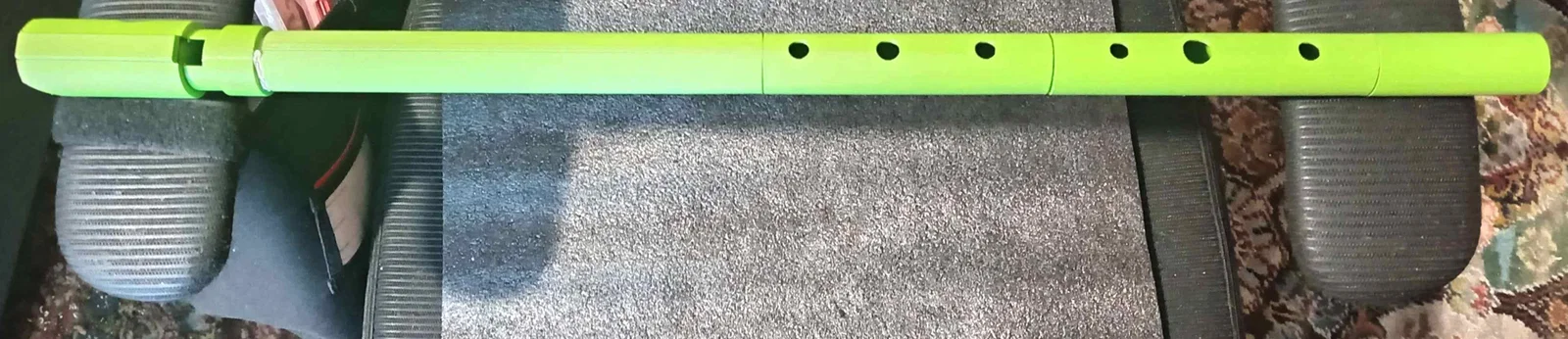

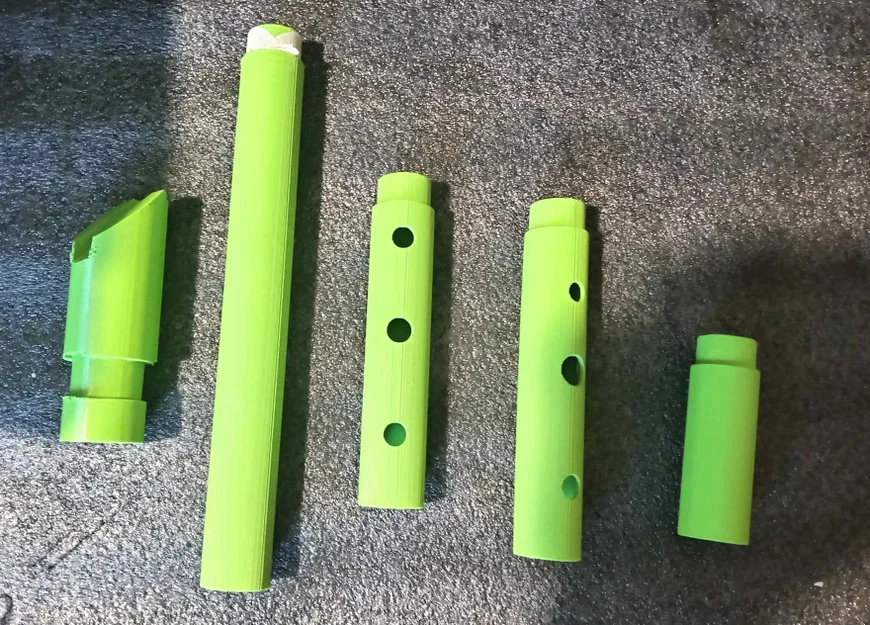

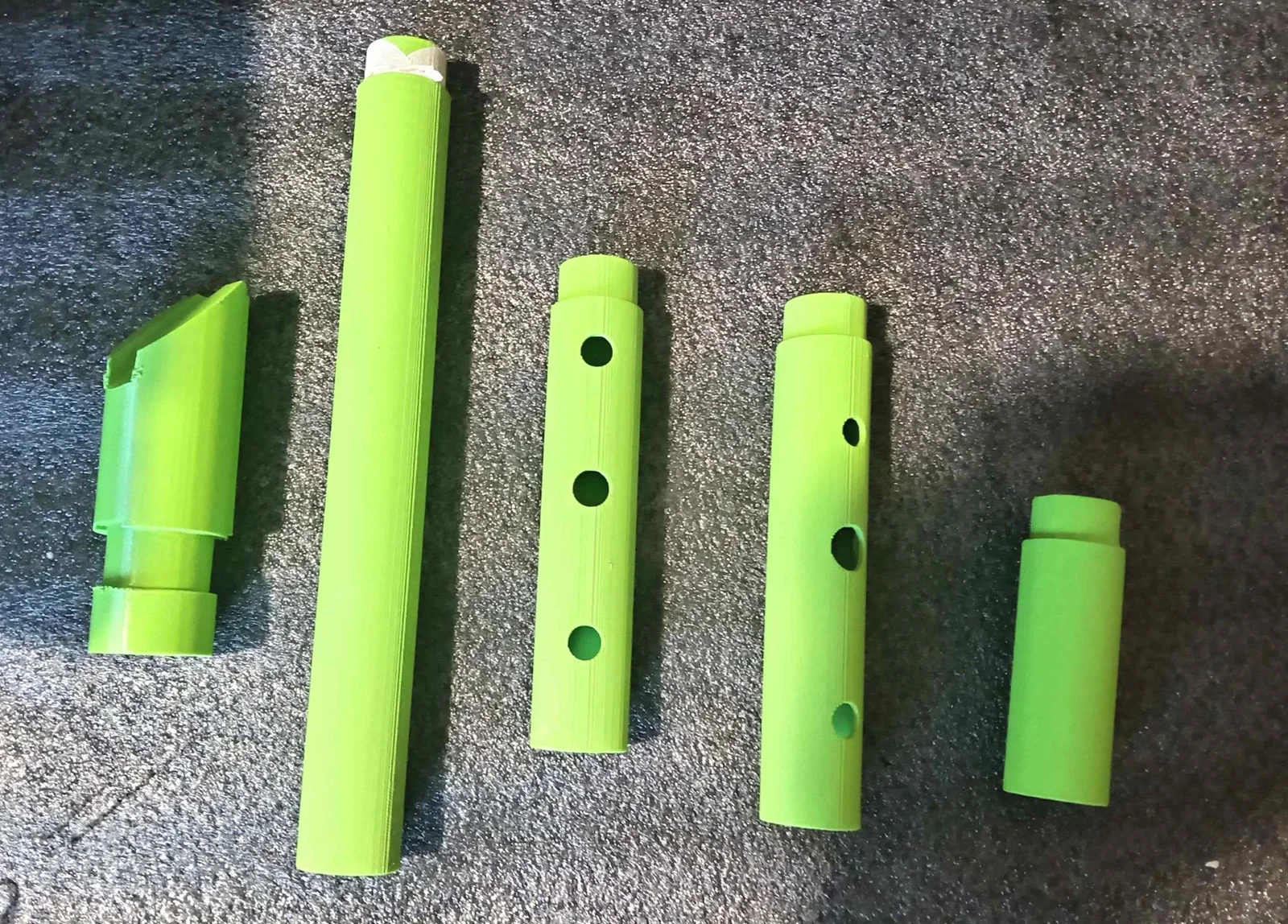

• Được in thành năm phần: miệng thổi, một đoạn khớp nối ngắn, và ba phần thân có lỗ bấm -- lắp ráp lại thành một chiếc kèn hoàn chỉnh với các khớp nối khít (xem ảnh).
• [Vẫn cần xác nhận: đã được chỉnh âm/thổi thử chưa? Có cần điều chỉnh âm sau khi in không -- như cắt gọt labium, mở rộng lỗ bấm, v.v.?]

Lưu ý cho người in

• Hướng in rất quan trọng đối với vùng windway/labium -- nếu sai hướng, bạn sẽ gặp tình trạng bị võng hoặc bề mặt bên trong bị nhám, làm hỏng tiếng kèn. Cá nhân tôi thấy góc 45 độ là tốt nhất để in phần miệng thổi.
• Việc điều chỉnh âm sau khi in (cắt gọt labium, mở rộng lỗ bấm một chút) là bình thường với bản in đầu tiên và không có nghĩa là lỗi thiết kế.
• Một trong các khớp nối khá khít khi thử nghiệm nên cần quấn thêm băng dính để giữ chắc -- đây không phải là giải pháp vĩnh viễn, nhưng bạn nên biết để có thể cần hỗ trợ tạm thời tương tự (hoặc điều chỉnh độ hở của khớp nối) cho đến khi bạn ưng ý.

Tập tin

• File nguồn .scad cho miệng thổi và thân
• Các file STL sẵn sàng để cắt lớp (slice)

Bản quyền

CC BY-NC-SA -- yêu cầu ghi nhận tác giả, chỉ sử dụng cho mục đích phi thương mại, các sản phẩm phái sinh phải giữ nguyên các điều khoản này.

Ghi nhận

Thiết kế, thử nghiệm, và toàn bộ quá trình chế tạo/cải tiến thực tế do tôi thực hiện. File nguồn OpenSCAD được phát triển với sự hỗ trợ của Claude (Anthropic).

Hướng dẫn "low tech" tinwhistle: https://www.guidogonzato.it/whistle/
