Low D Whistle — Cơ cấu phím bản lề chốt với lò xo dây thun (bản thử nghiệm)

Đây là cơ cấu phím thay thế cho sáo Low D in 3D, được thiết kế sau khi loại phím uốn dẻo một mảnh liên tục bị nứt gãy dù in bằng nhựa PETG. Thiết kế này tách nhiệm vụ thành ba phần riêng biệt, hoạt động độc lập thay vì bắt một đoạn nhựa mỏng phải đảm nhận cả vai trò khớp xoay lẫn lò xo.

Tình trạng: bản thử nghiệm (proof of concept), chưa phải là sản phẩm hoàn thiện

Cơ cấu này hoạt động tốt — bản lề xoay trơn tru, dây thun giúp phím trở về vị trí nghỉ ổn định, và miếng đệm che kín lỗ thoát hơi đủ để chứng minh cơ chế vận hành. Lưu ý đây KHÔNG phải là thiết kế cuối cùng để bạn sao chép hoàn toàn:

• Miếng đệm hiện tại sử dụng mẩu xốp thảm tập yoga, dán bằng keo 502. Keo này phản ứng với xốp (nóng lên khi khô) — vẫn dùng được, nhưng nếu dùng vật liệu cứng hơn và keo nhẹ nhàng hơn (keo dán tiếp điểm, keo nến hoặc băng dính xốp hai mặt) sẽ cho kết quả sạch sẽ và bền hơn.
• Âm thanh khi thử nghiệm hơi bị nghẹt — do miếng đệm chưa kín hoàn hảo và do khoảng cách các lỗ bấm của sáo Low D khá rộng, gây khó khăn cho người thử (đây là vấn đề về kỹ thuật bấm, không phải lỗi cơ cấu).
• Các chi tiết phần cứng thay thế được sử dụng trong quá trình test (dùng dây rút thay cho bu-lông M3 trên vòng kẹp vì chưa có sẵn ốc M3) — dùng ổn cho bài test, nhưng bu-lông M3 vẫn là lựa chọn cố định lâu dài phù hợp nhất.

Cách thức hoạt động

• Vòng kẹp (Ring): kẹp quanh thân sáo, được chia đôi với chốt vặn (thiết kế tương tự các mẫu sáo/dizi trước đó).

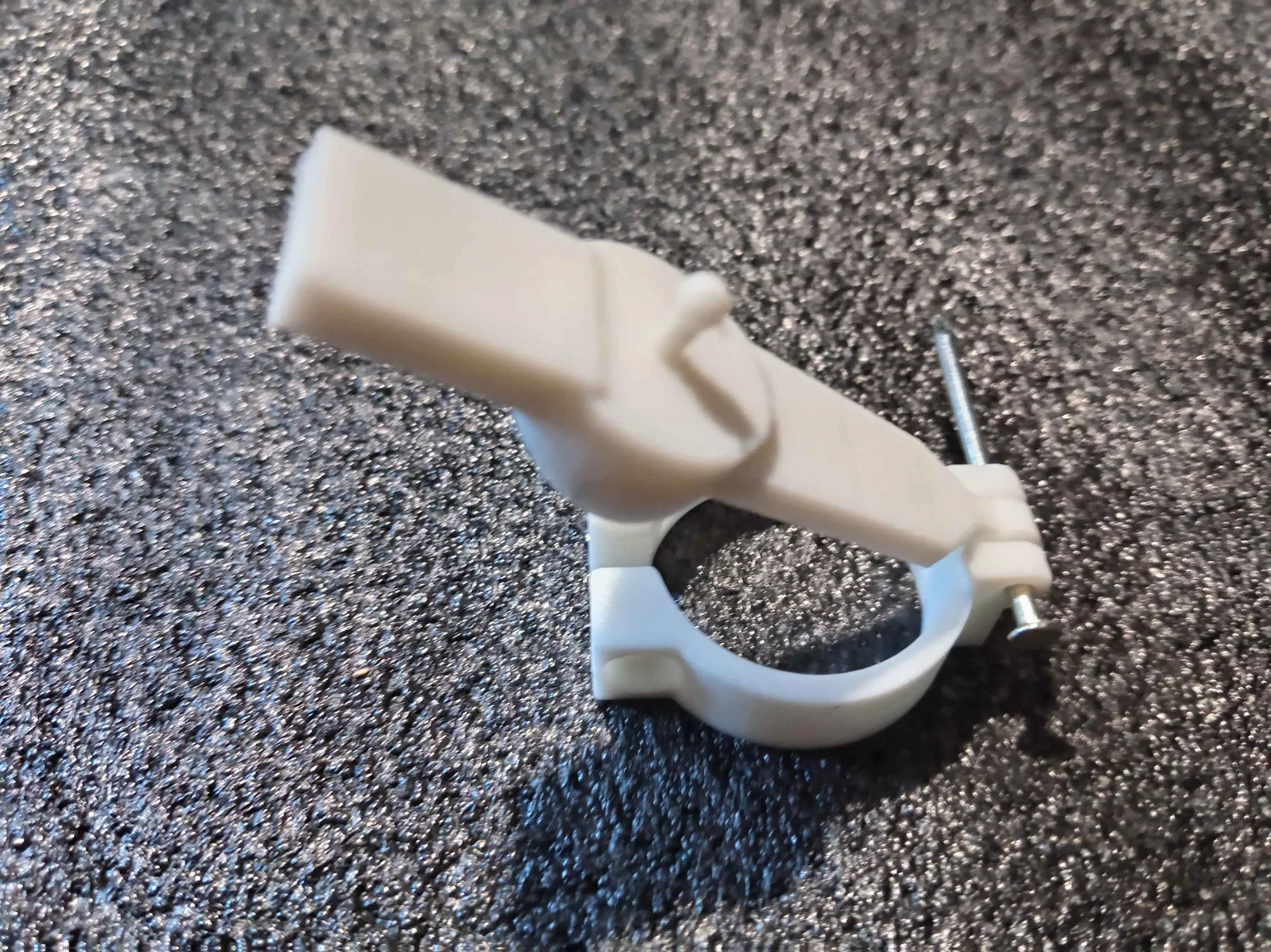

• Bản lề chốt (Pin hinge): các khớp đan xen nhau (giống bản lề cửa) với lỗ xỏ chốt kim loại xuyên qua. Chỉ xoay thuần túy — không uốn cong nhựa nên không bị mỏi vật liệu tại khớp xoay. Hiện tại dùng đinh cắt đôi, đường kính 2mm và dài 15mm, lắp vừa khít vào lỗ; độ khít này tạo ra đủ ma sát để giữ phím không bị vung quá đà, nên không cần thêm chốt chặn cơ khí nào khác.

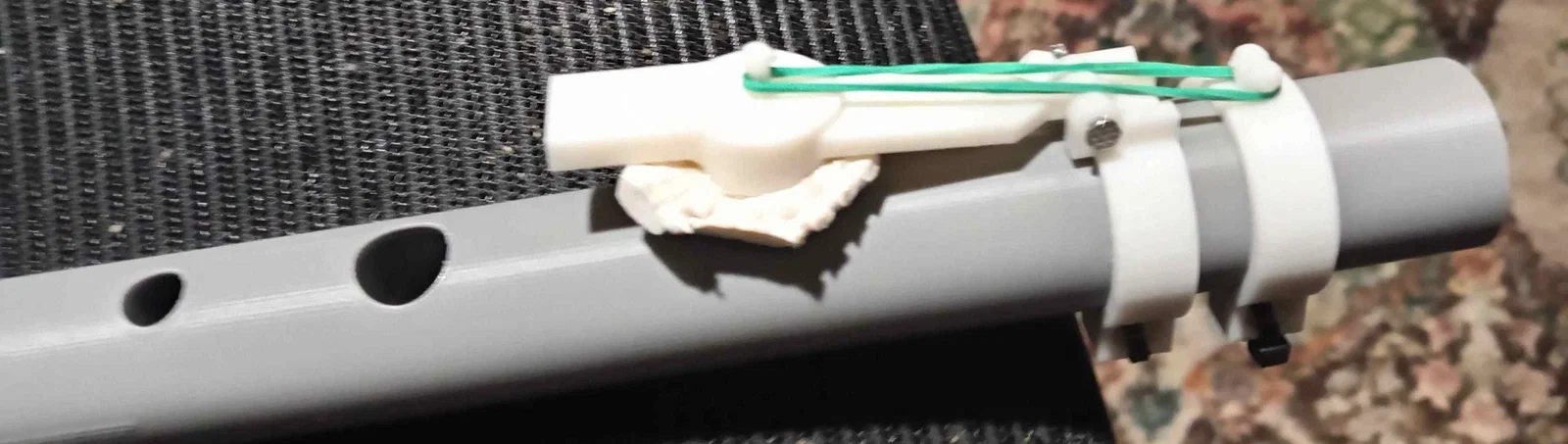

• Lò xo dây thun (Rubber band spring): một sợi dây thun nối giữa chốt trên mặt ngoài phím và chốt trên một vòng neo riêng biệt dọc theo thân sáo. Khi nhấn phím, dây thun giãn ra; khi thả tay, dây thun kéo phím mở trở lại. Dây thun chịu được hàng ngàn lần co giãn, khác với thanh nhựa in mỏng rất dễ gãy do mỏi hoặc do lực tác động quá mạnh lên khớp nối.

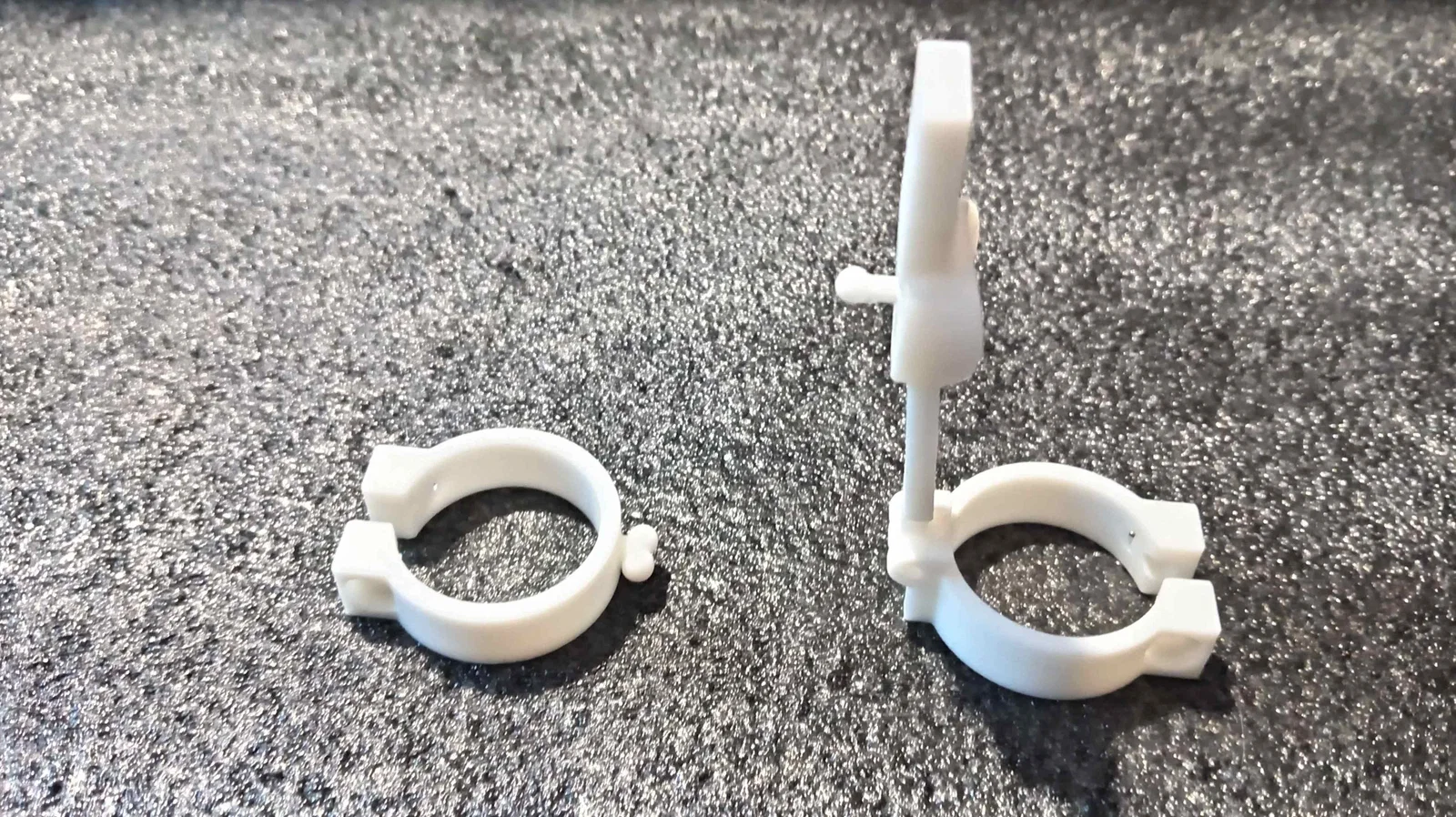

• Vòng neo (Anchor ring): một vòng nhỏ thứ hai, dùng thiết kế kẹp giống vòng chính, có thể trượt đến bất kỳ vị trí nào trên thân sáo và xoay góc trước khi siết chặt. Không có vị trí "chuẩn" cố định — miễn là dây thun có độ căng, vị trí chính xác không quá quan trọng.
• Đệm (Pad): miếng đệm có độ đàn hồi dán lên mặt ngoài phím để bịt kín lỗ sáo khi nhấn.

Những gì bạn cần để lắp ráp

• Các chi tiết in 3D (vòng kẹp, cụm phím/bản lề, vòng neo)
• Một chiếc đinh cắt đôi, đường kính 2mm, dài 15mm (hoặc que kim loại tương đương vừa khít với lỗ)
• Bu-lông M3 và đai ốc cho các vòng kẹp (dùng tạm dây rút vẫn được)
• Một sợi dây thun nhỏ hoặc vòng dây đàn hồi
• Vật liệu làm đệm (xốp thảm yoga hoặc gioăng cửa cao su/nút bần sẽ kín hơn)

Lịch sử thiết kế

Thiết kế này đã trải qua nhiều lần thay đổi trong một đêm:

1. Phím uốn dẻo một mảnh (living hinge) — hoạt động tốt về lý thuyết nhưng hay nứt tại vùng mỏng.
2. Bản lề chốt + lò xo nhựa in — bản lề ổn nhưng phần lò xo nhựa liên tục gãy.

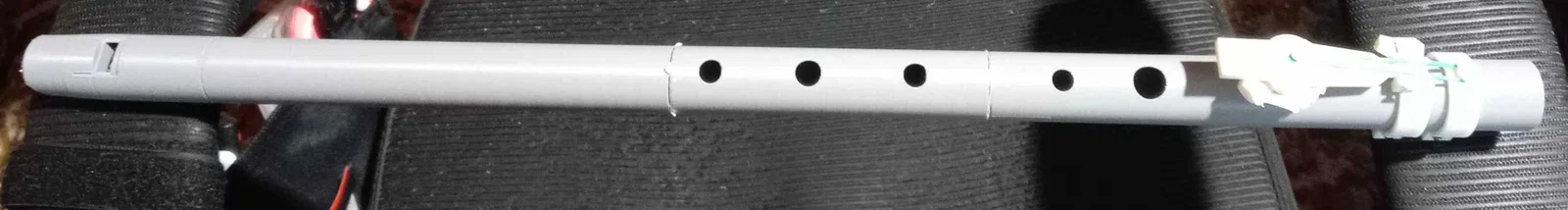

3. Phiên bản này: bản lề chốt + lò xo dây thun + vòng neo độc lập. Đã xác nhận hoạt động tốt trên thân sáo in thực tế.

Giấy phép

CC BY-NC-SA — yêu cầu ghi tên tác giả, chỉ dùng cho mục đích phi thương mại, các sản phẩm phái sinh phải giữ nguyên điều khoản này.

Ghi chú

Thiết kế, thử nghiệm, lắp ráp và cải tiến được thực hiện bởi tôi. Mã nguồn OpenSCAD được hỗ trợ phát triển bởi Claude (Anthropic).
