Ngàm gắn ống ngắm cho ray Dovetail 11mm (Ống 1 inch/25.4mm)

Vì không tìm được loại vòng gắn ống ngắm ưng ý với giá cả hợp lý, mình đã tự thiết kế riêng mẫu này.

Đây là ngàm gắn Dovetail 11mm, loại thường thấy trên nhiều loại súng hơi và các dòng tương tự. Đối với súng PCP hoặc súng có công suất thấp, các ngàm này đủ chắc chắn. Tùy vào loại vật liệu bạn sử dụng, bạn có thể nâng cấp cho những mục đích đòi hỏi cao hơn.

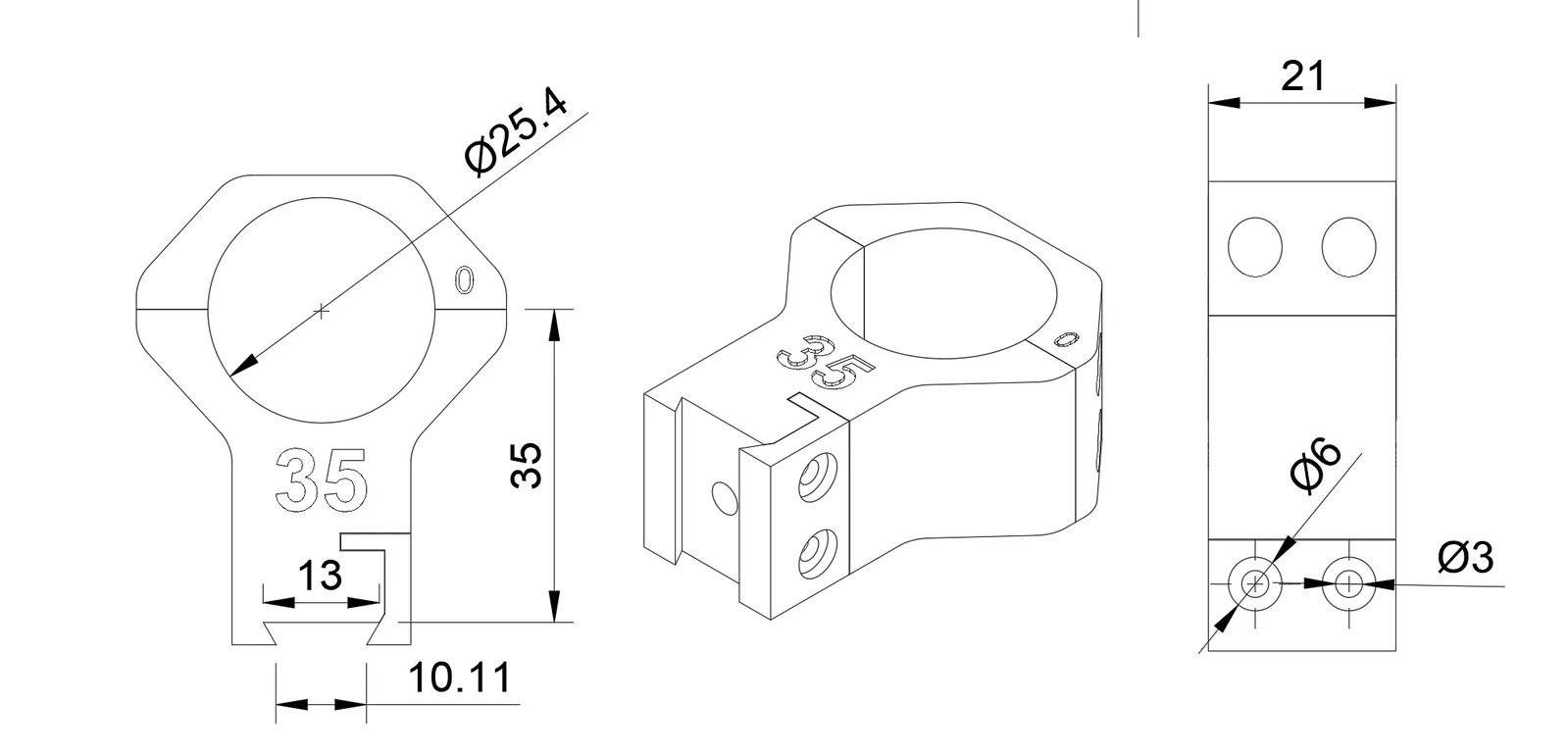

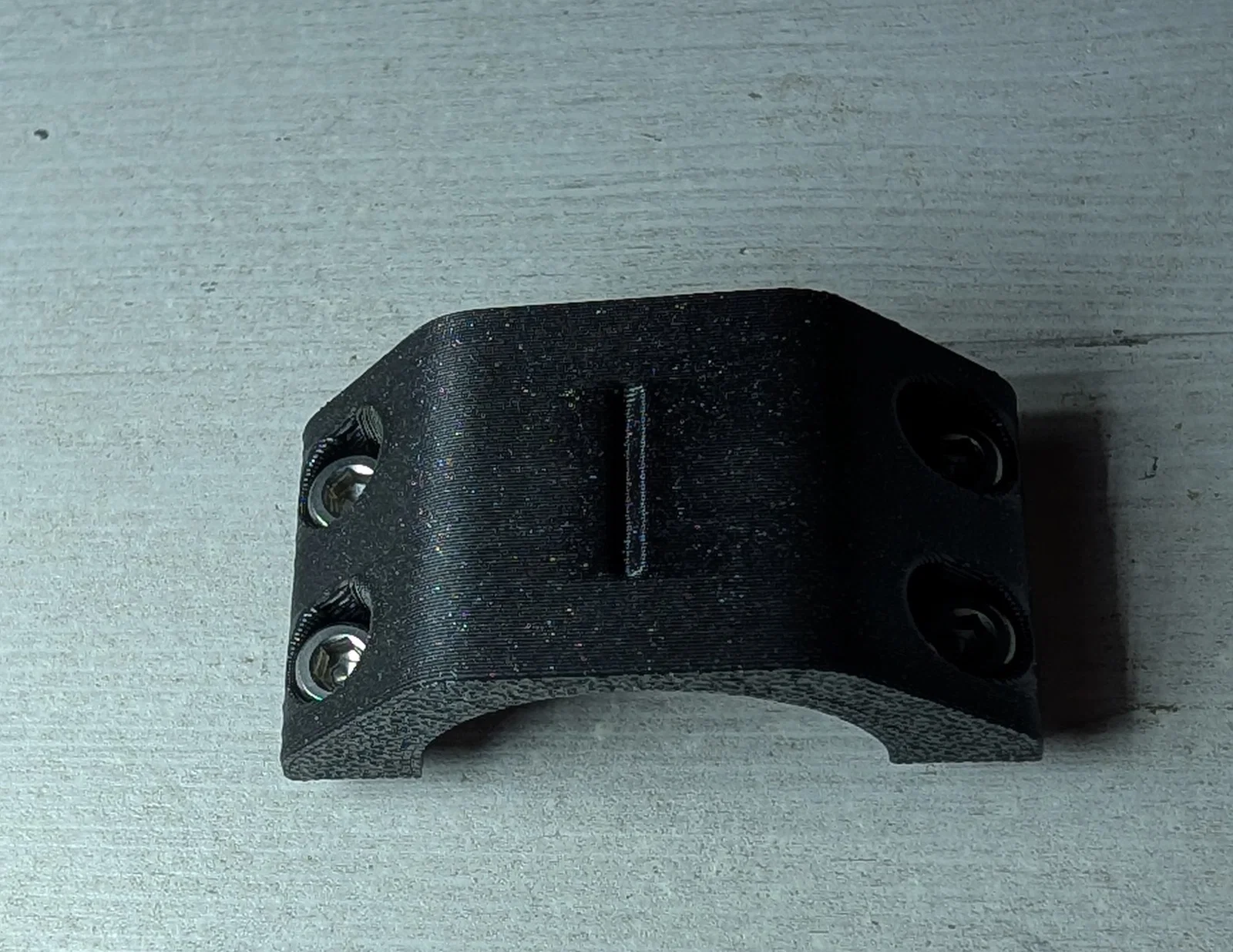

Phía trên có đánh dấu giúp bạn căn chỉnh ống ngắm dễ dàng hơn.

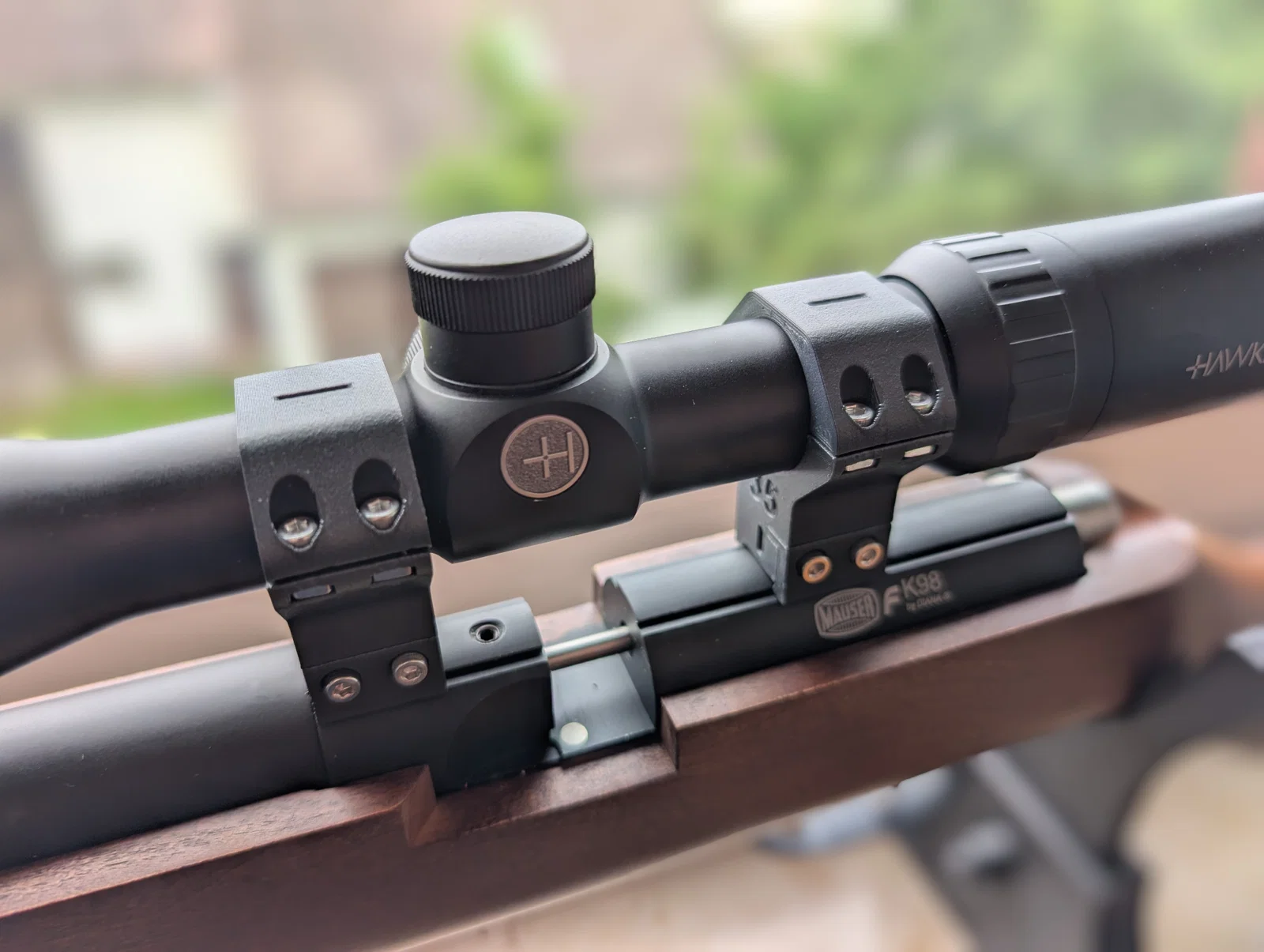

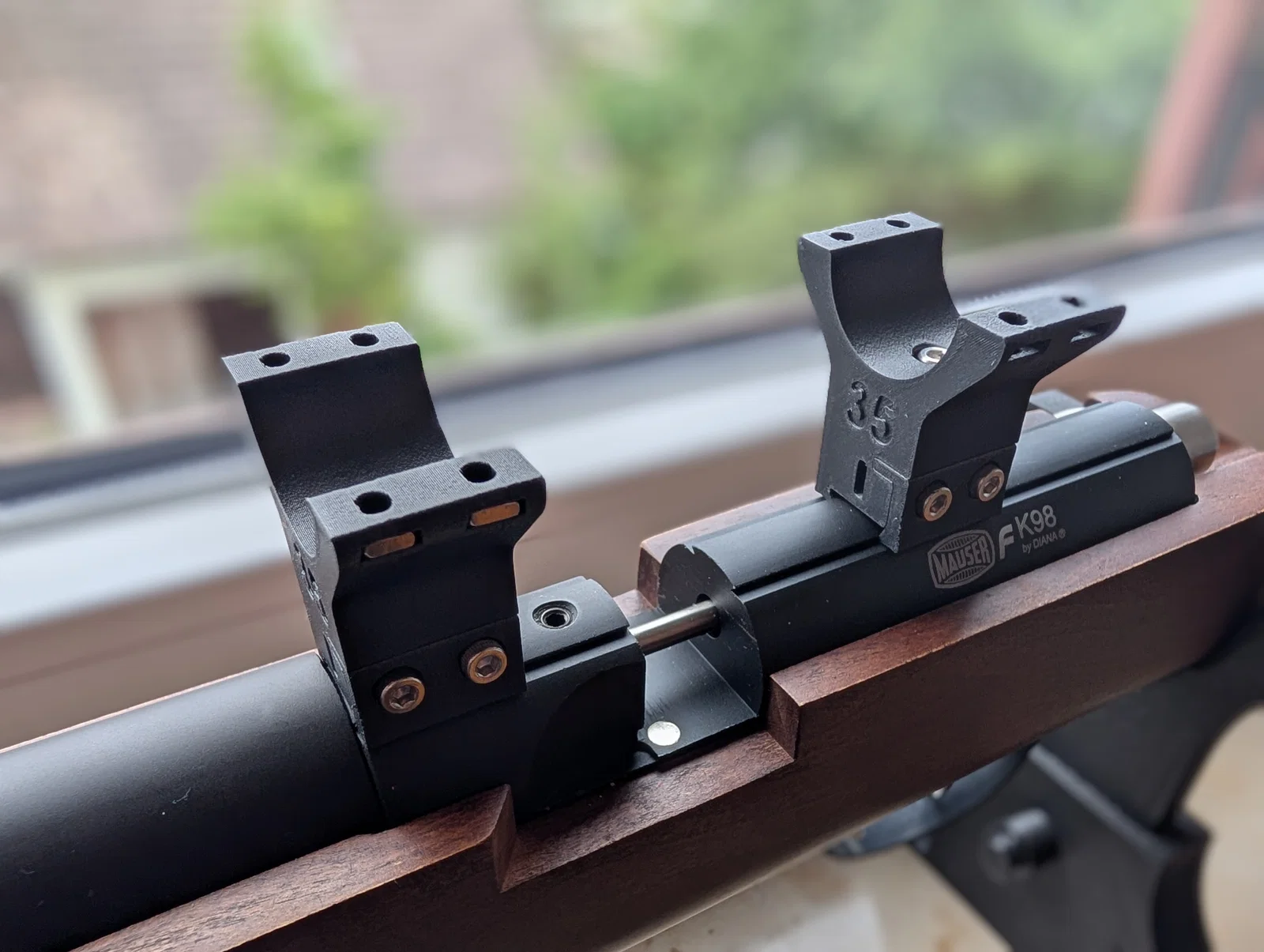

Mình thiết kế dựa trên đường ray trên cây Diana Mauser K98 của mình. Tuy nhiên, qua so sánh thì mình thấy các loại ray 11mm này không hoàn toàn chuẩn hóa, nên kết quả có thể thay đổi tùy cây súng của bạn. Thiết kế này đã được tối ưu để thích nghi với một số sai số, nếu gặp vấn đề gì, bạn cứ cho mình biết nhé.

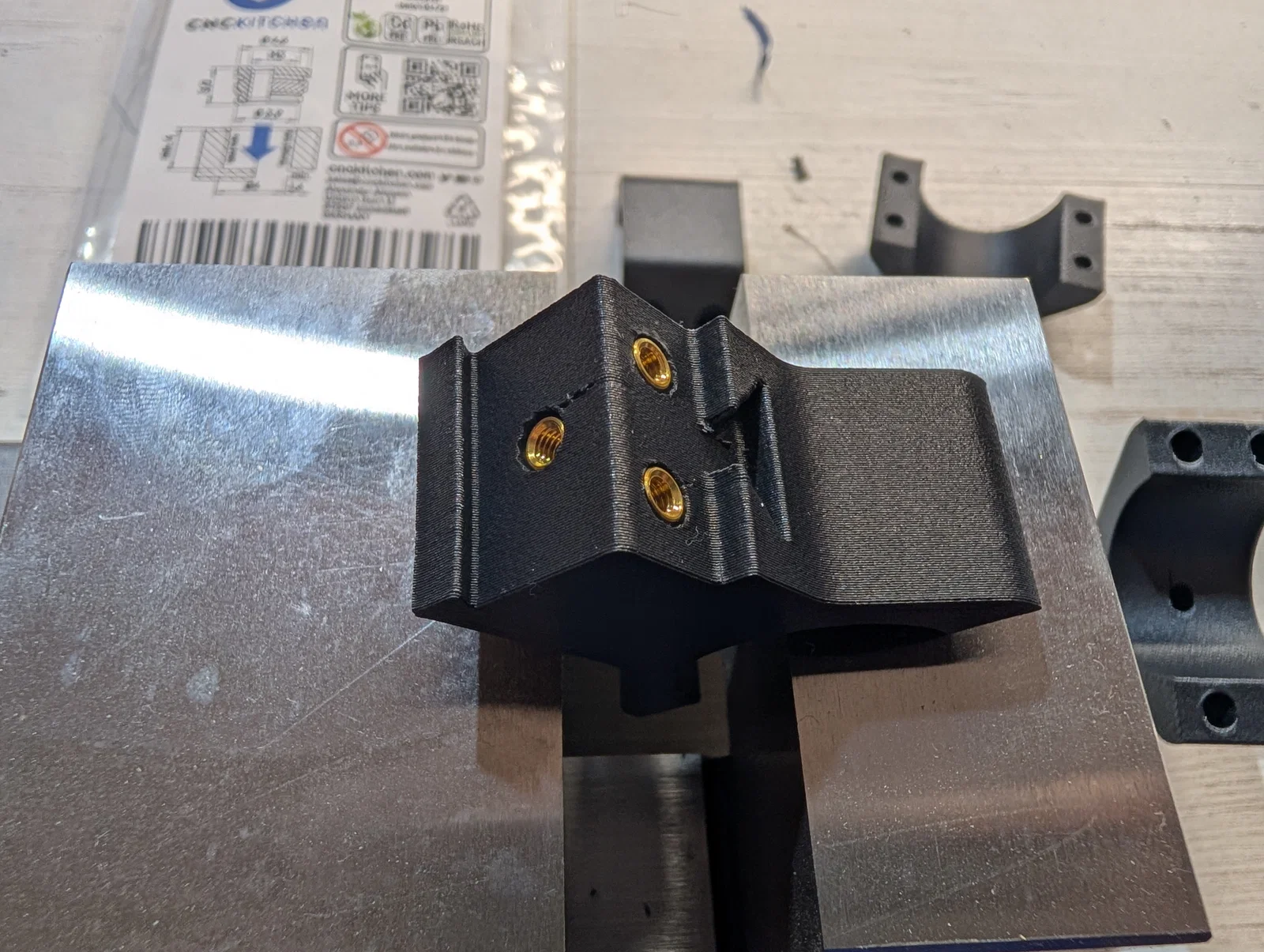

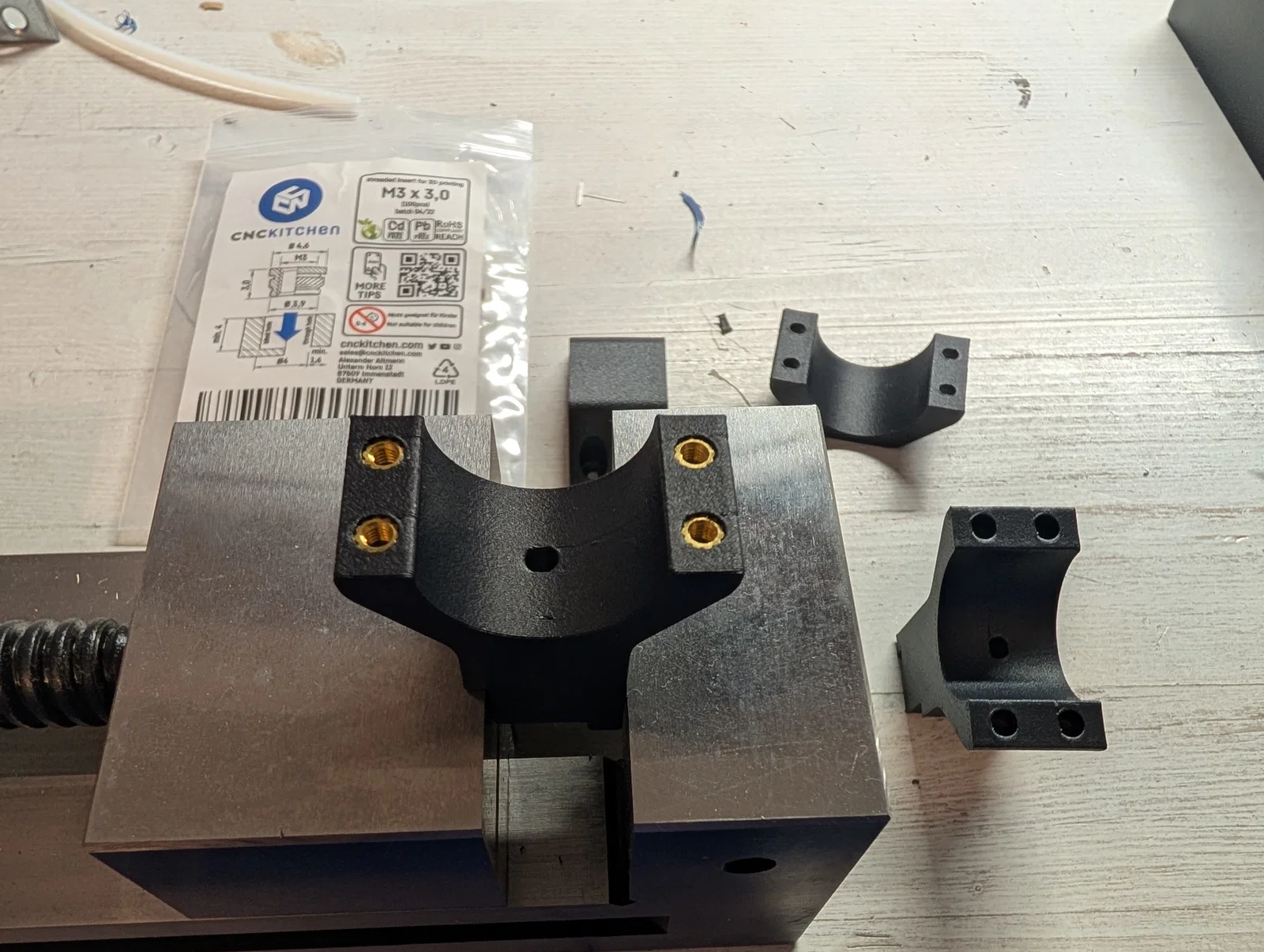

Biến thể nhẹ nhất là dùng heat insert. Thiết kế dùng cho loại insert M3 ngắn (lỗ 4x4mm) như của CNC-Kitchen.

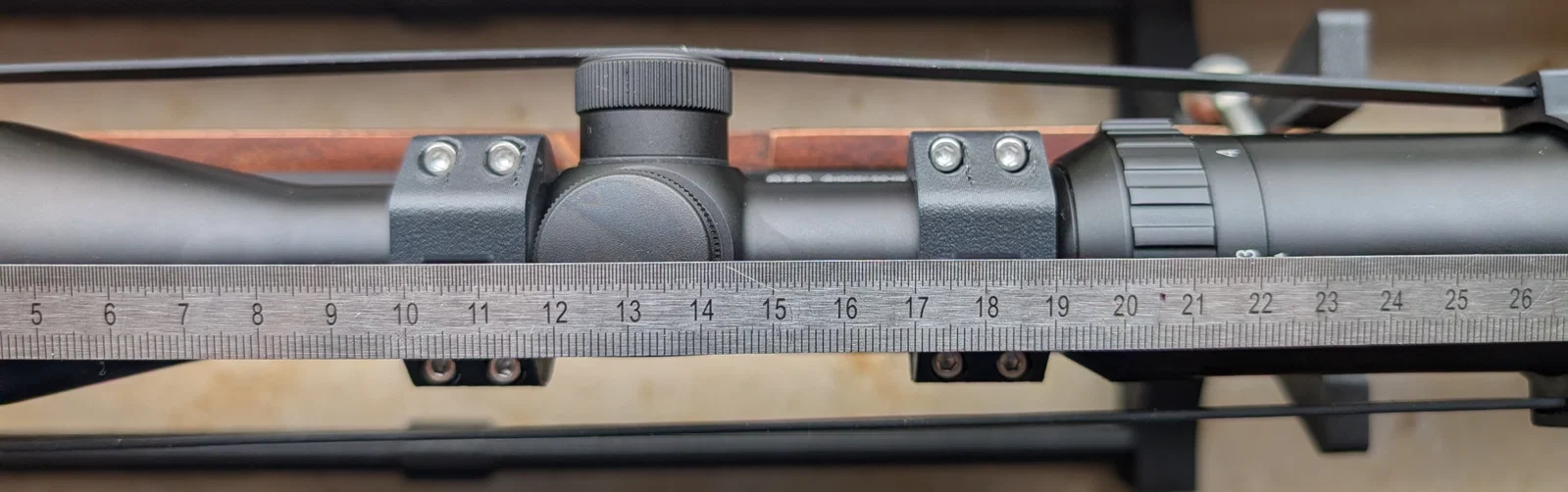

Ống ngắm Hawke Vantage của mình gắn vừa khít với phần Top không độ rơ, nhưng nếu thấy ống ngắm bị lỏng, bạn hãy thử chọn biến thể Top khác nhé.

Chiều dài bu-lông M3 cần dùng thay đổi tùy theo từng biến thể. Mình đã cố gắng tạo khoảng hở tối đa có thể để vừa với nhiều loại ốc mà vẫn giữ được thiết kế gọn gàng.

Ở tất cả các biến thể, bạn đều có thể dùng thêm ốc lục giác (grub screw) M3 hoặc bu-lông M3 thông thường để cố định vào mặt trên của ray, giúp chống trượt dọc ray nếu cần.

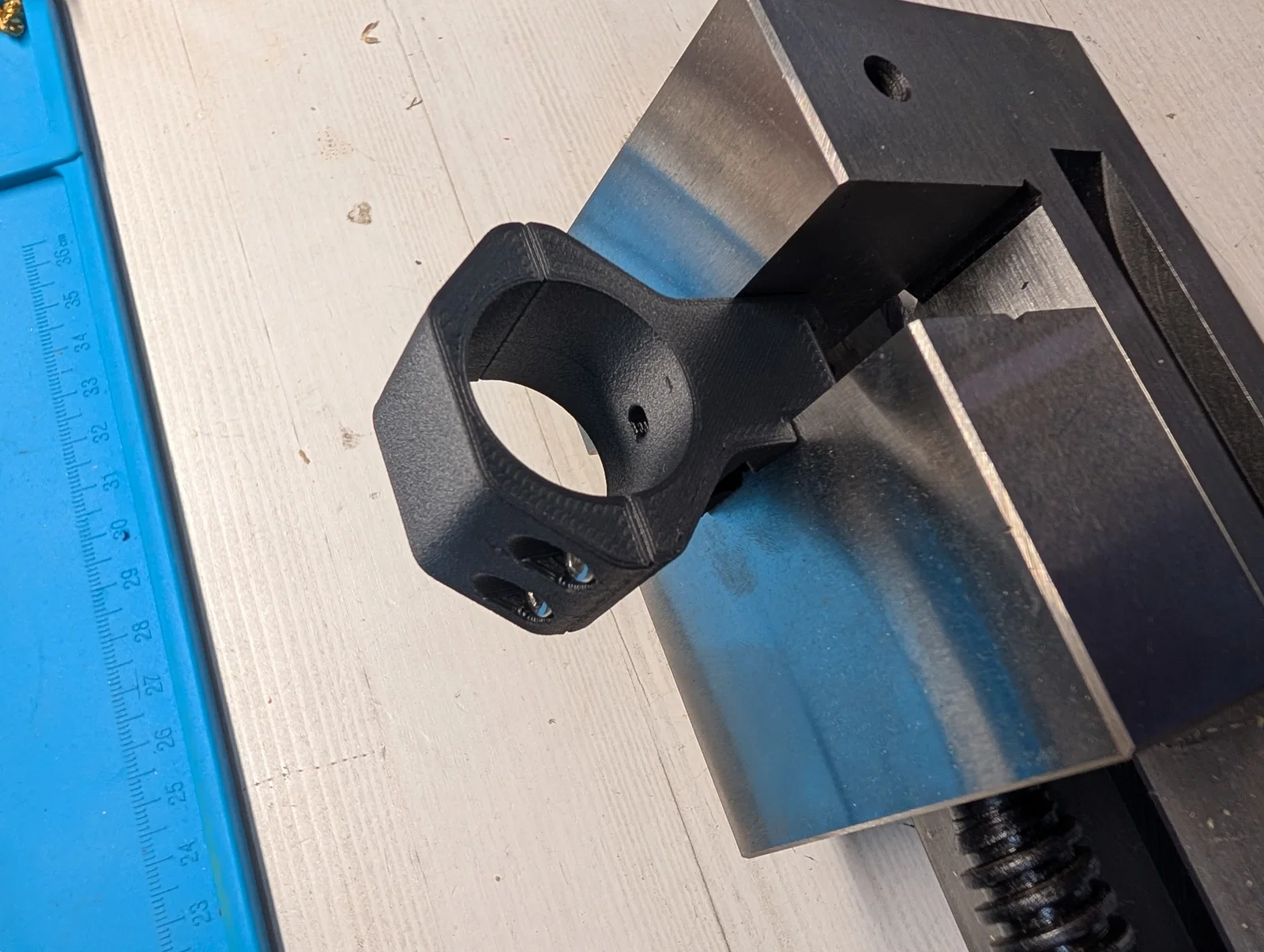

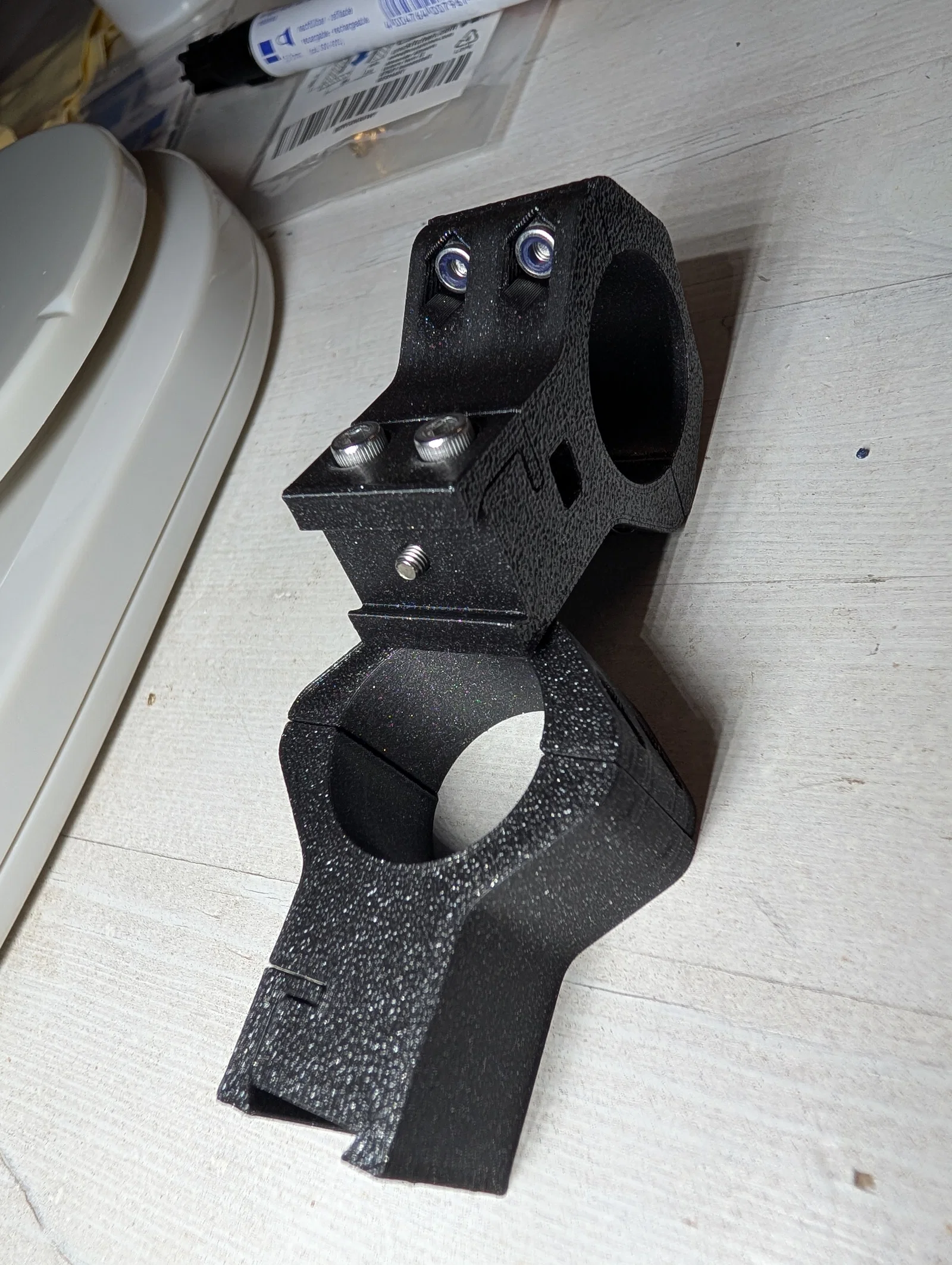

Mình in bằng nhựa Prusament PCCF để đạt độ bền tối đa. Một số hình ảnh chụp là bản in thử nghiệm bằng nhựa Prusament Galaxy Black.

Bạn có thể in theo hướng như file gốc mà không cần hỗ trợ (support). Nếu muốn kết quả tốt nhất, bạn nên dùng tính năng manual seam painting.

Đừng dùng nhựa PLA vì nó dễ bị biến dạng theo thời gian (creep), hãy chọn vật liệu phù hợp với nhu cầu của bạn.

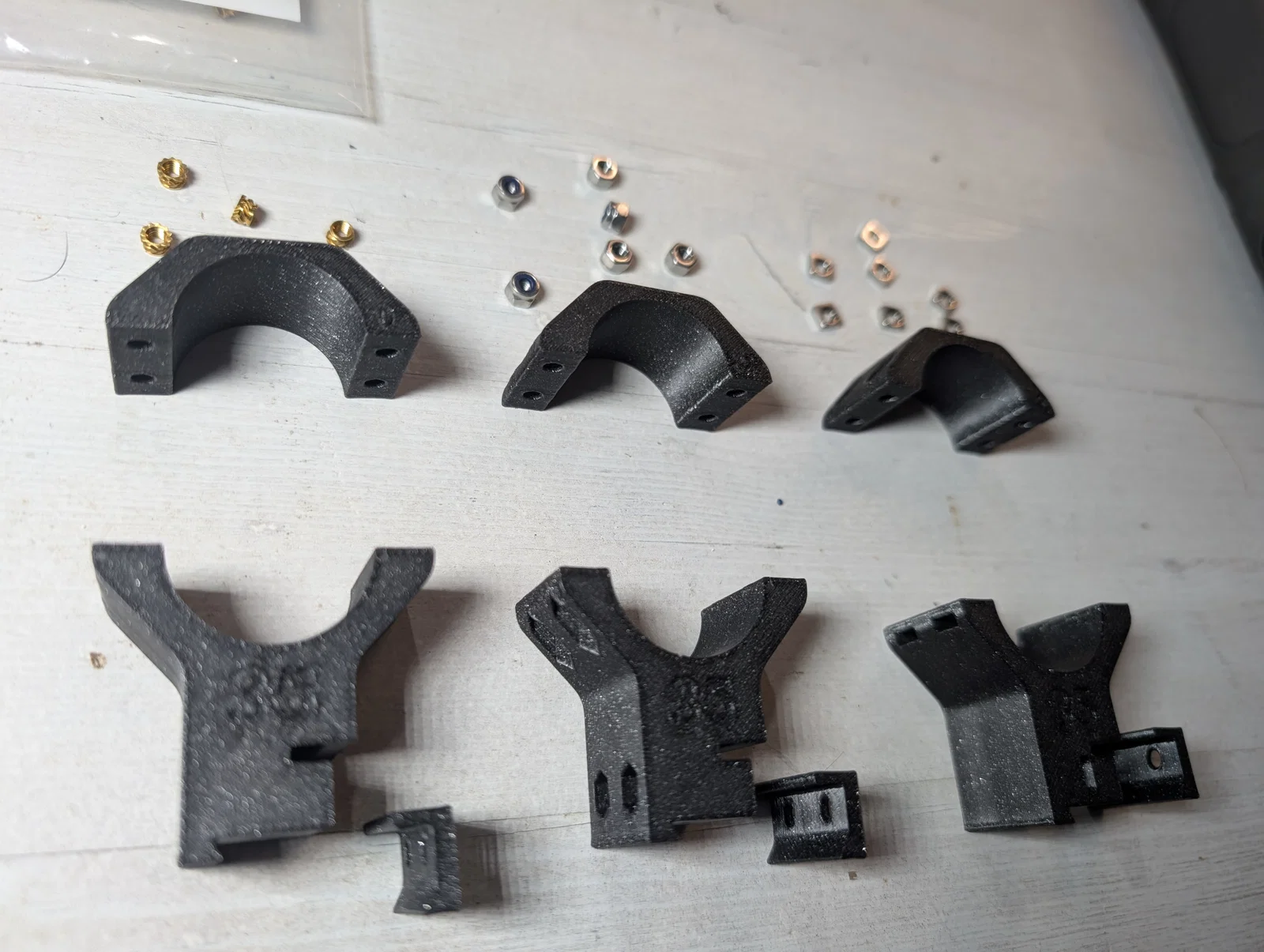

Thông số tham khảo: Trong quá trình thử nghiệm, mình dùng các kích cỡ ốc đầu bằng M3 sau đây. Trọng lượng chỉ để tham khảo khi in cùng cài đặt trên PLA!

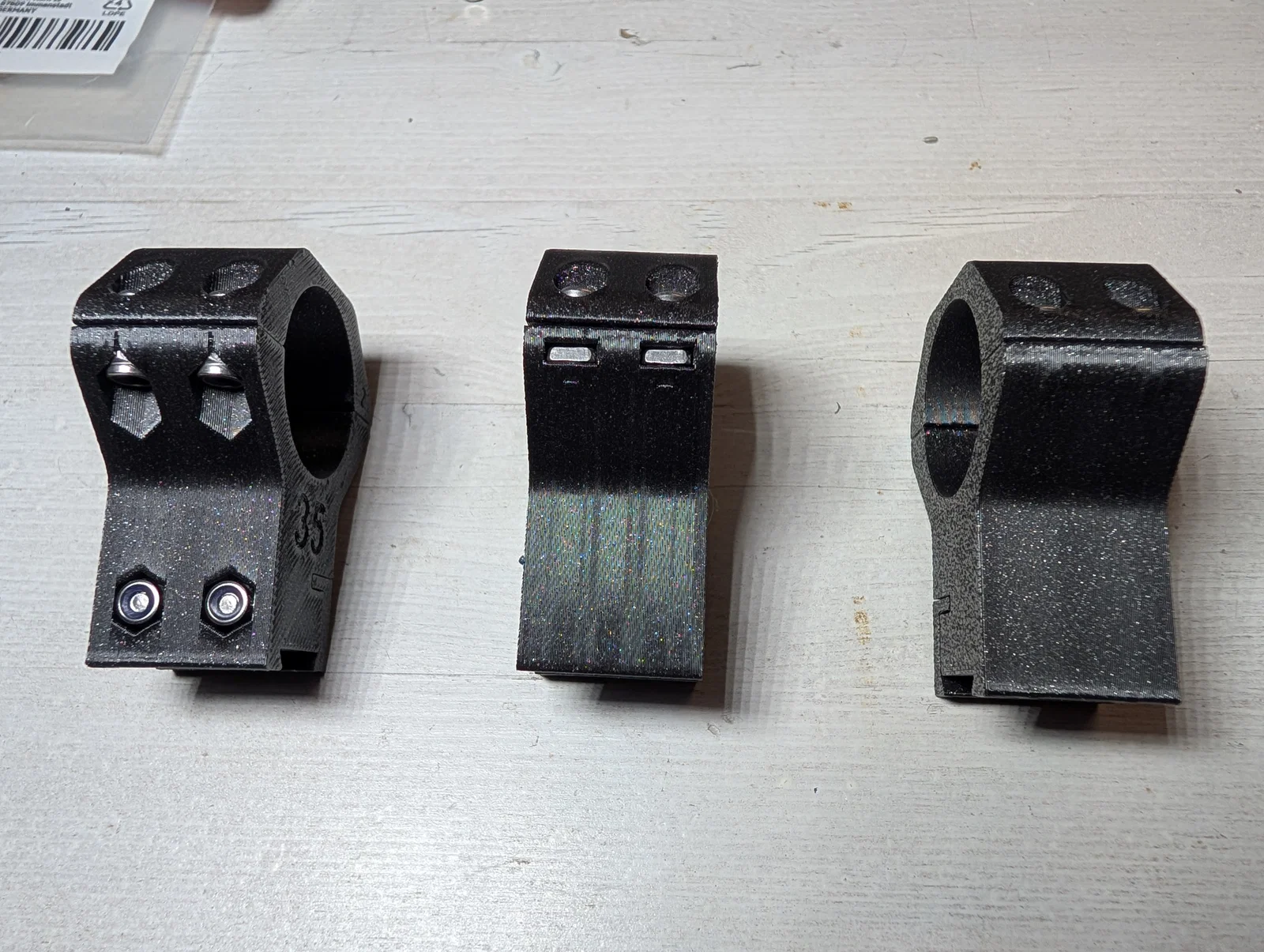

Sau khi test cả 3 loại, cá nhân mình thích bản Square-Nut nhất vì nó cân bằng tốt nhất giữa độ tiện dụng và độ chắc chắn. Nhưng đừng giận mình nếu lỡ làm rơi mất con ốc khi đang ở ngoài trời nhé!
