Hộp Đựng Kim Đan CSM

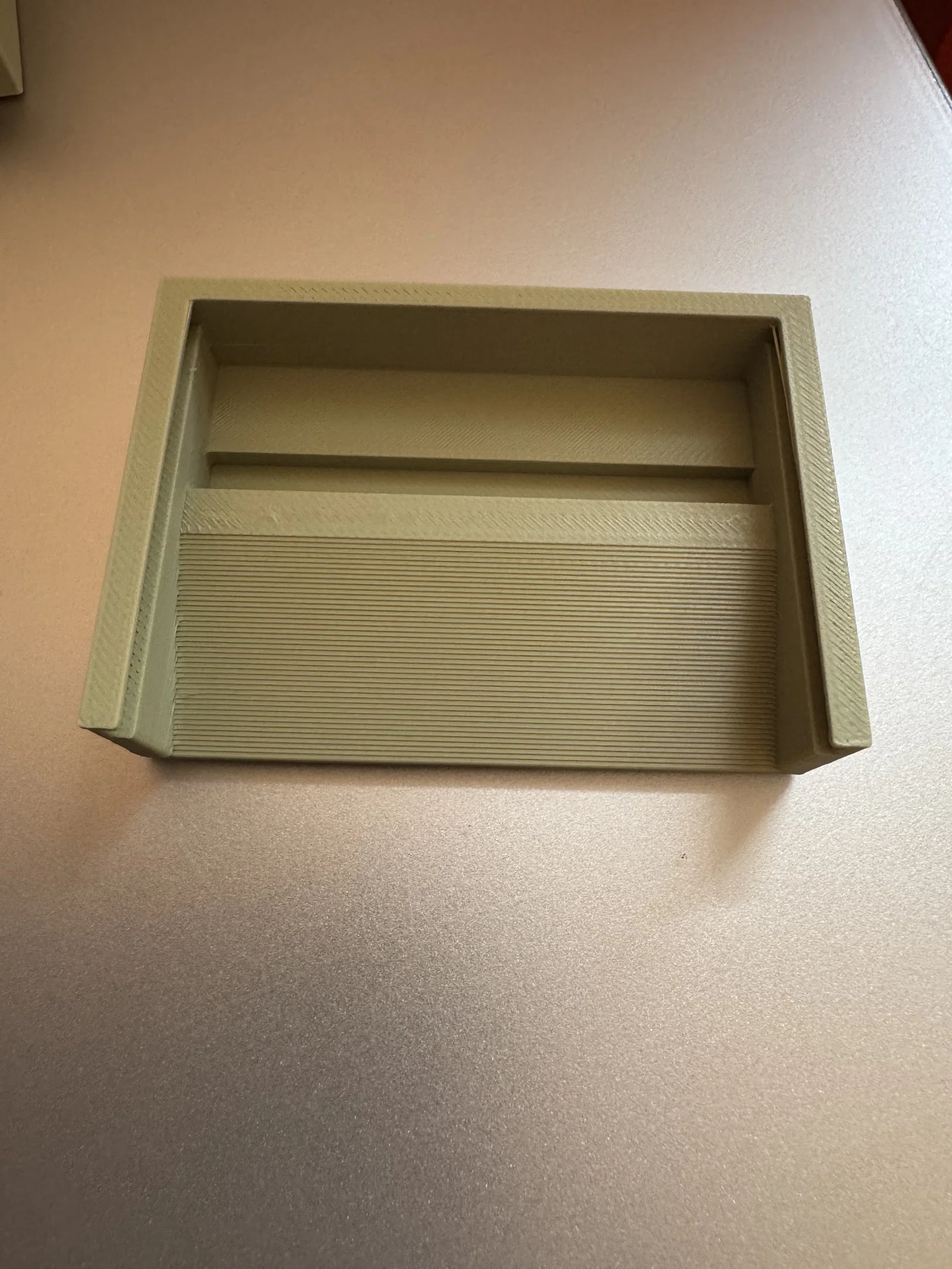

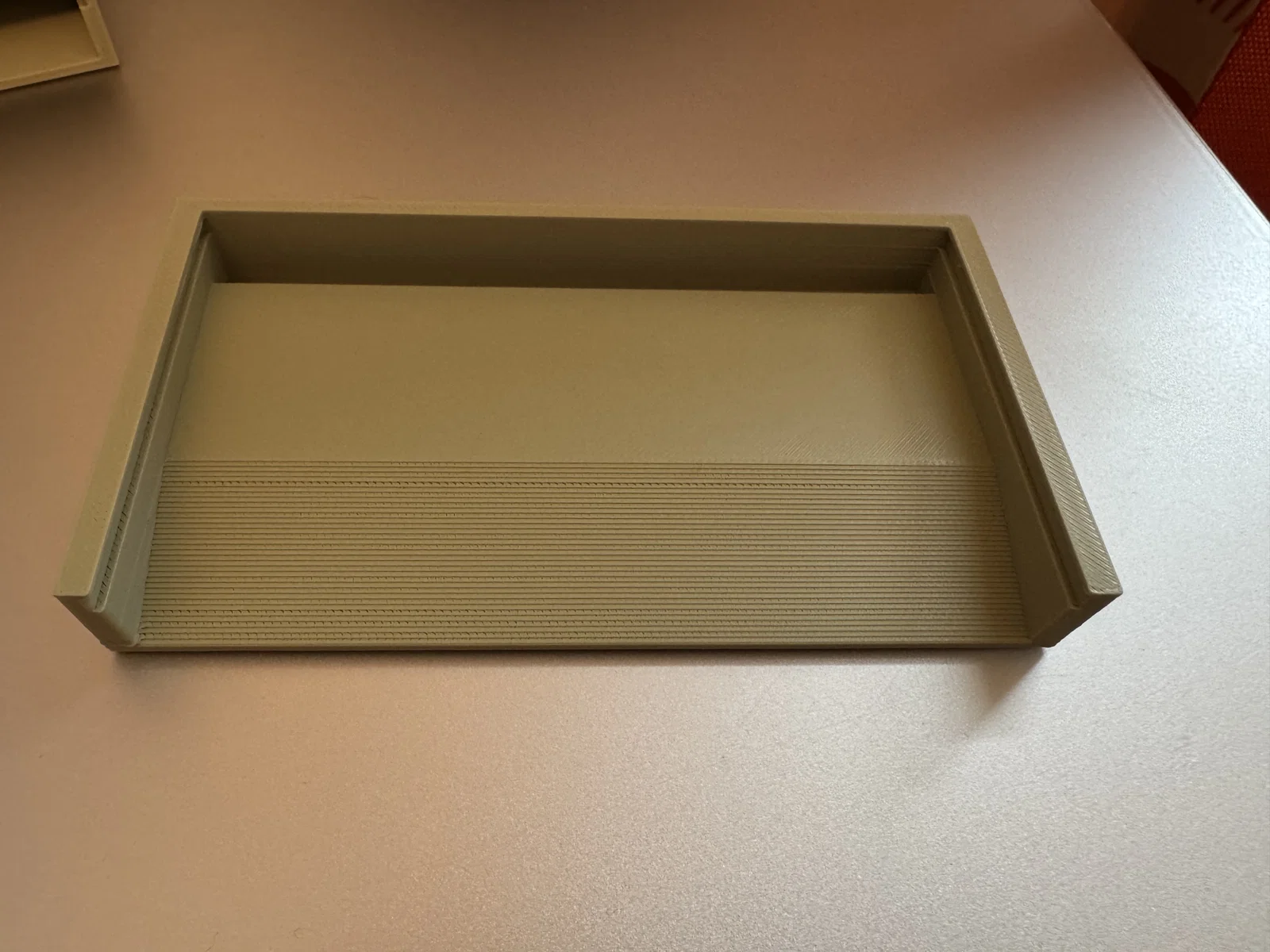

Khi in chiếc máy đan len tròn JeepingJohnny, một trong những linh kiện đắt tiền nhất chính là kim đan! Mình muốn đảm bảo không làm mất chiếc kim nào và muốn sắp xếp chúng thật gọn gàng để việc thay đổi giữa các ống trụ (cylinders) trở nên dễ dàng hơn. Vì vậy, mình đã thiết kế hộp đựng này với các đặc điểm sau:

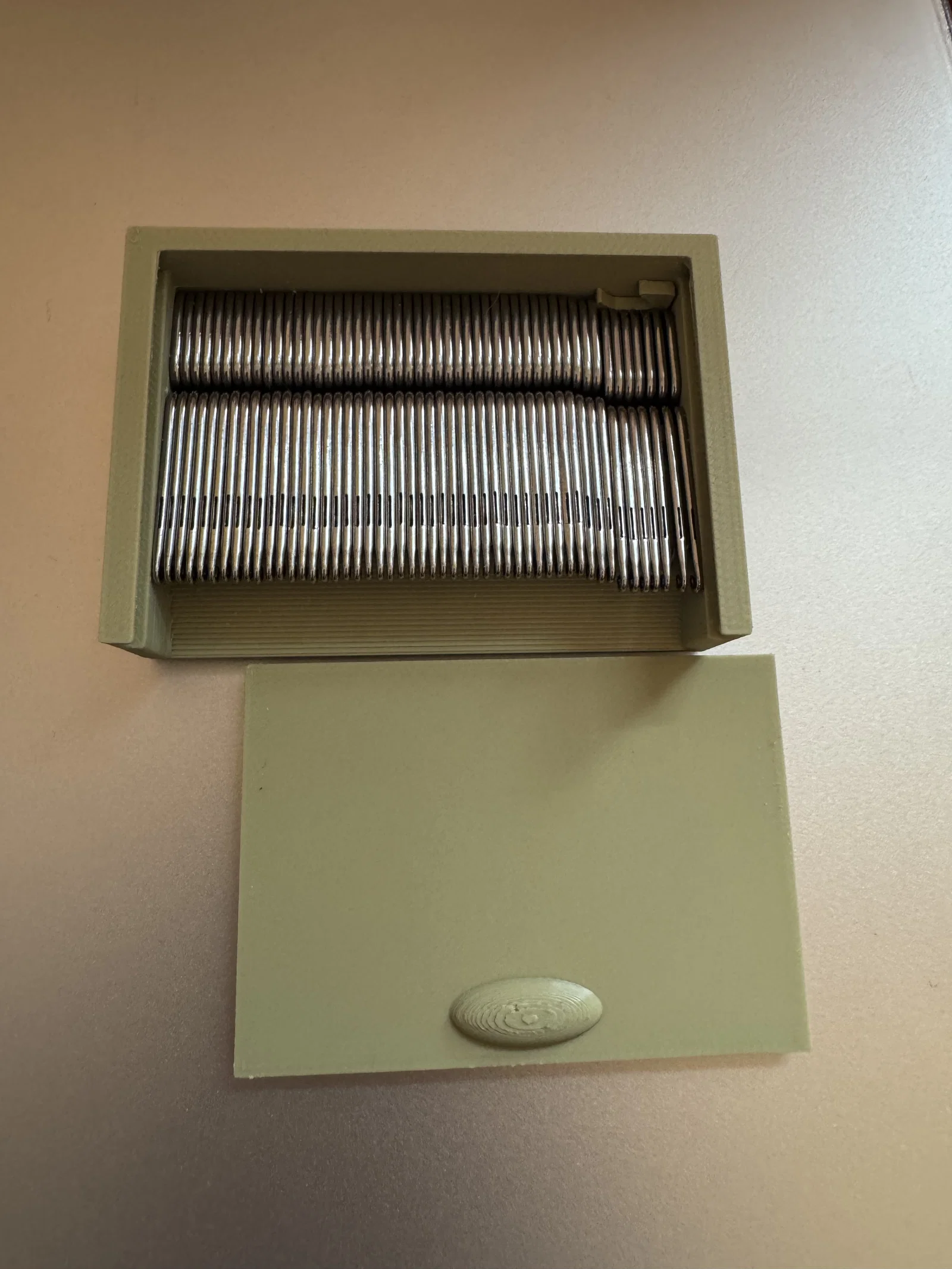

• Nắp trượt giúp giữ cố định kim.
• Có rãnh để đặt phần chốt của kim vào.

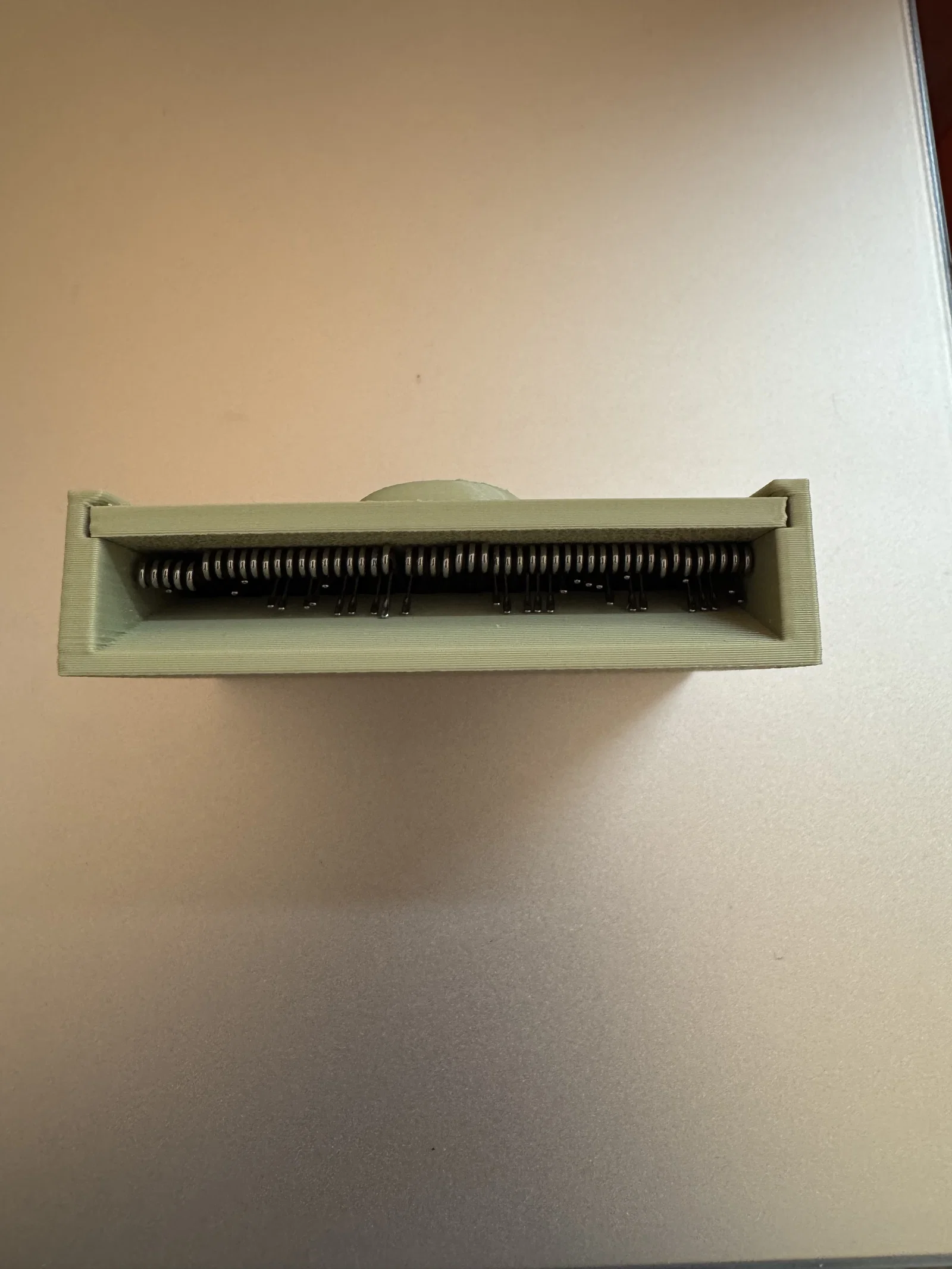

• Mặt mở được thiết kế vát góc giúp việc lấy kim ra nhanh chóng và thuận tiện.
• Chứa được tất cả các loại kim (50 kim ribber hoặc 100 kim cylinder tùy vào từng phiên bản).

Thiết kế ban đầu của mình không có khóa. Nó vẫn rất hữu dụng và tuyệt vời. Khi đầy kim thì mọi thứ đều ổn, NHƯNG nếu bạn lắc mạnh, kim có thể xoay 90 độ và rơi ra ngoài. Dù cần lắc khá nhiều lần thì kim mới rơi ra, nhưng mình thì không muốn mất dù chỉ một chiếc. Vì thế, mình đã làm thêm phiên bản có khóa.

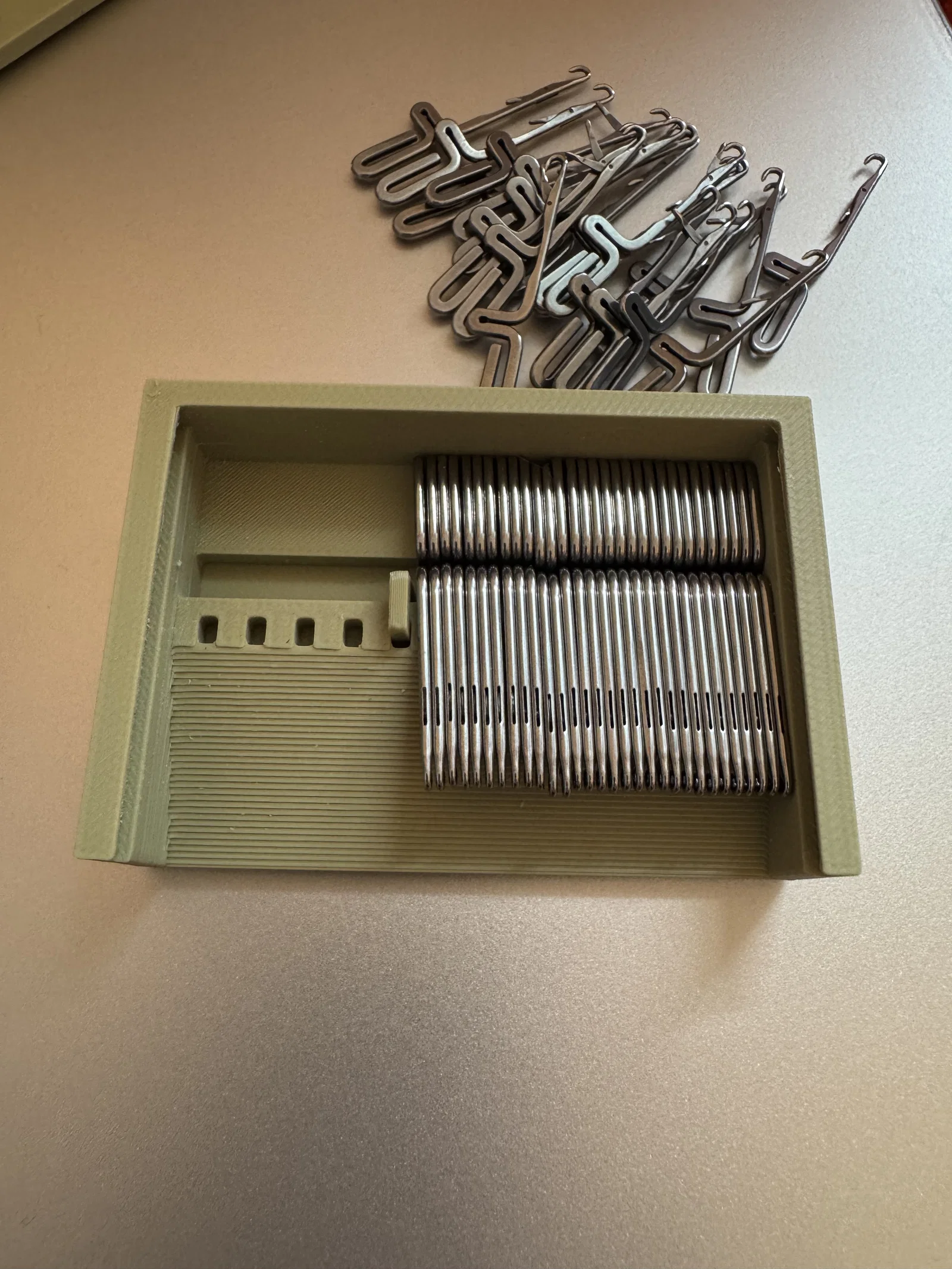

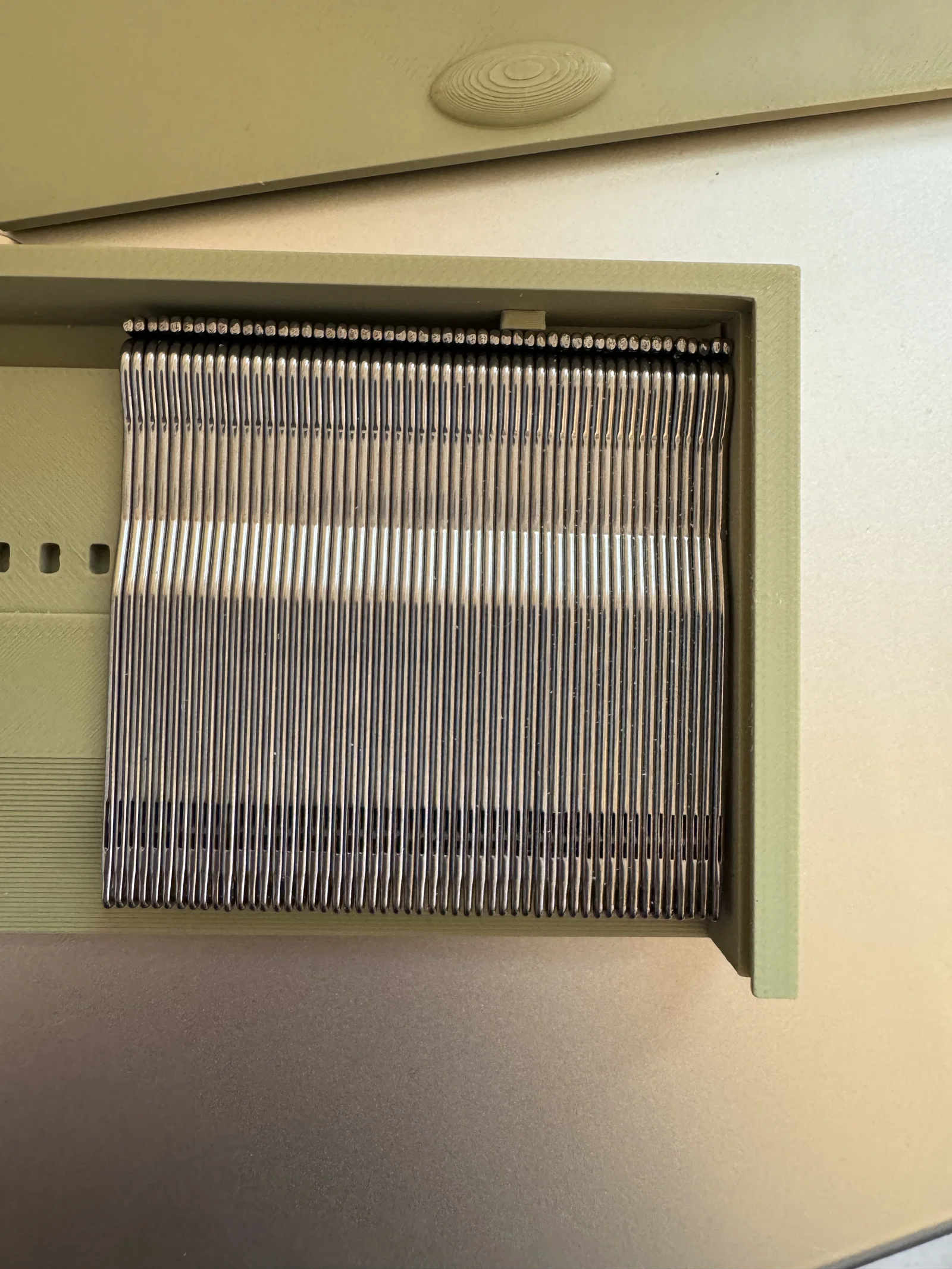

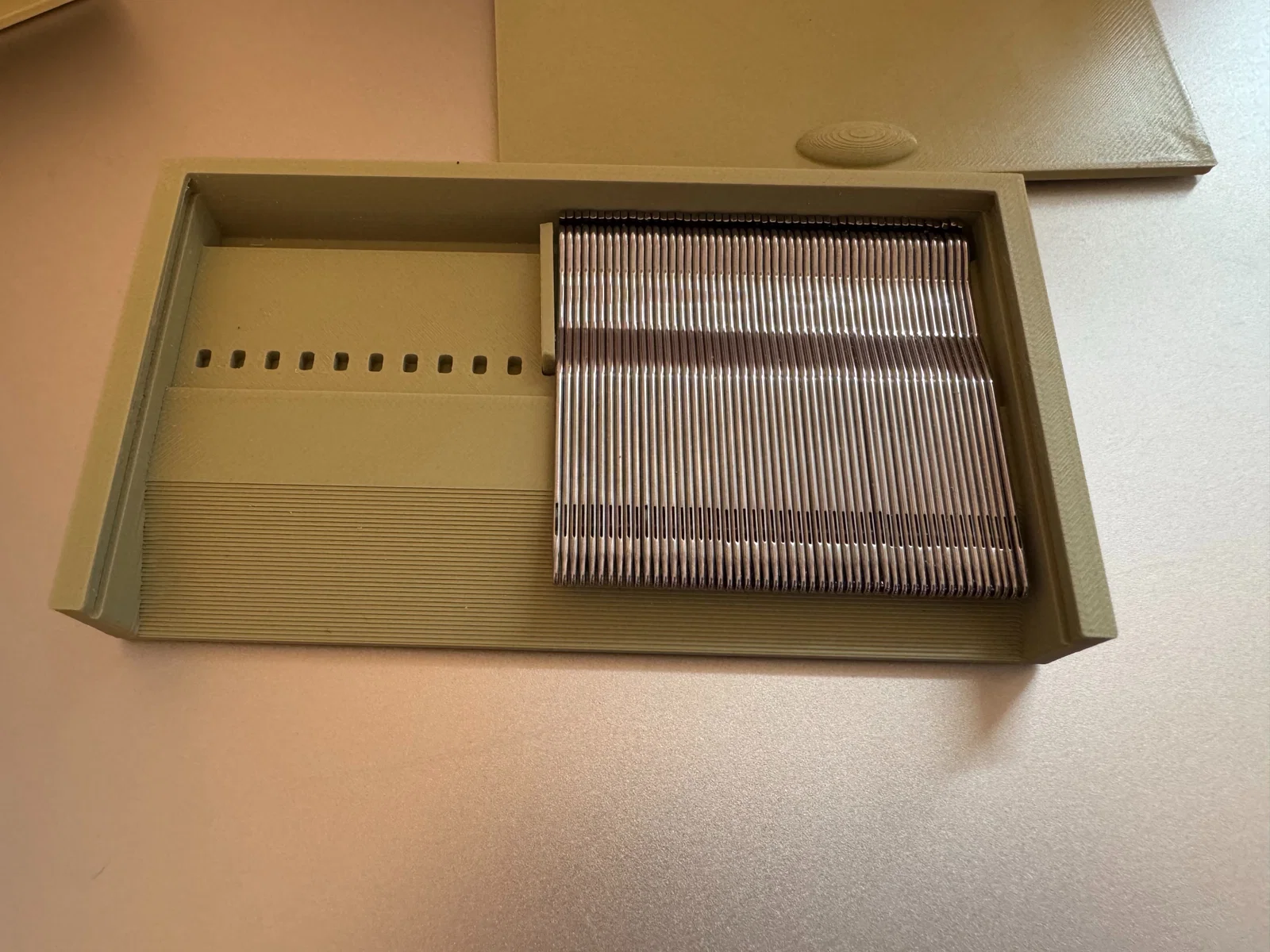

Phiên bản có khóa bao gồm một chi tiết nhỏ khớp vào khe ở phía trên và mặt sau dưới cùng của rãnh. Khóa sẽ CHƯA được cố định cho đến khi bạn đậy nắp vào. Khi trượt nắp vào, khóa sẽ không thể bật lên hay dịch chuyển ngược lại, giúp kim được giữ chắc chắn. Nếu việc thao tác với các chi tiết nhỏ quá khó khăn với bạn, phiên bản có khóa có thể không phù hợp, nhưng như mình đã nói, hộp thường vẫn dùng ổn nếu bạn không lắc nó như lọ muối tiêu. Khi hộp đầy, chi tiết khóa nhỏ sẽ nằm vừa khít phía sau các cây kim trong rãnh.

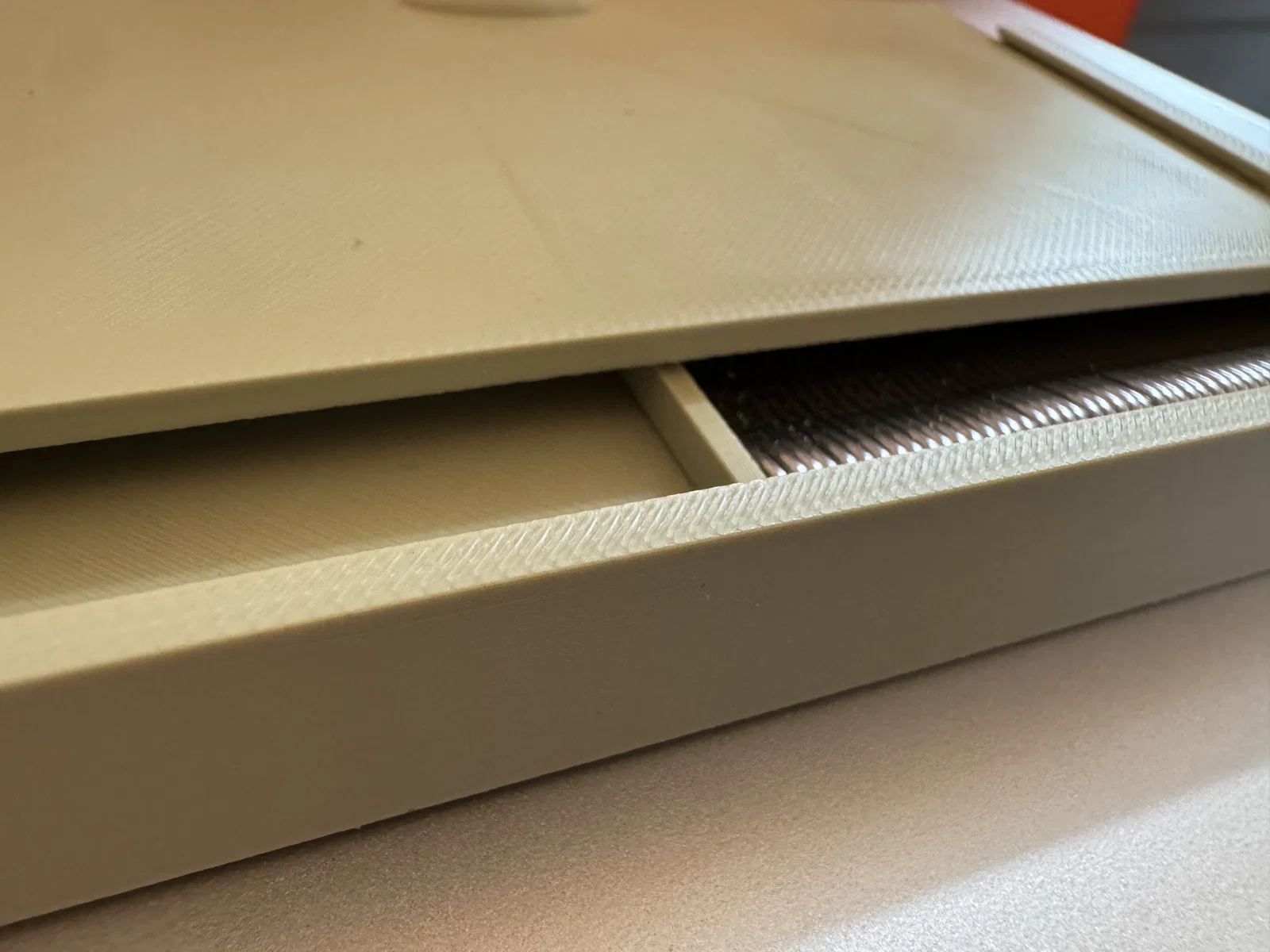

Mình mới tập in 3D/thiết kế mô hình (chỉ vài tuần thôi), nên dù mẫu này in ra ổn, mình vẫn phải chà nhám phần trên của rãnh để trượt nắp vào dễ hơn. Điều này là do nhựa in bị võng xuống ở phần overhang. Nếu bạn muốn sản phẩm hoàn hảo ngay khi vừa in xong, mình khuyên nên cân nhắc hạ ngưỡng hỗ trợ (support) cho các phần overhang. Mình đã in mà không dùng support và đây là kết quả thực tế. Rất hoan nghênh những bạn có kinh nghiệm hơn đóng góp thêm các gợi ý cài đặt in trong phần bình luận nhé!
