Vỏ hộp radio quân sự cho Heltec V4

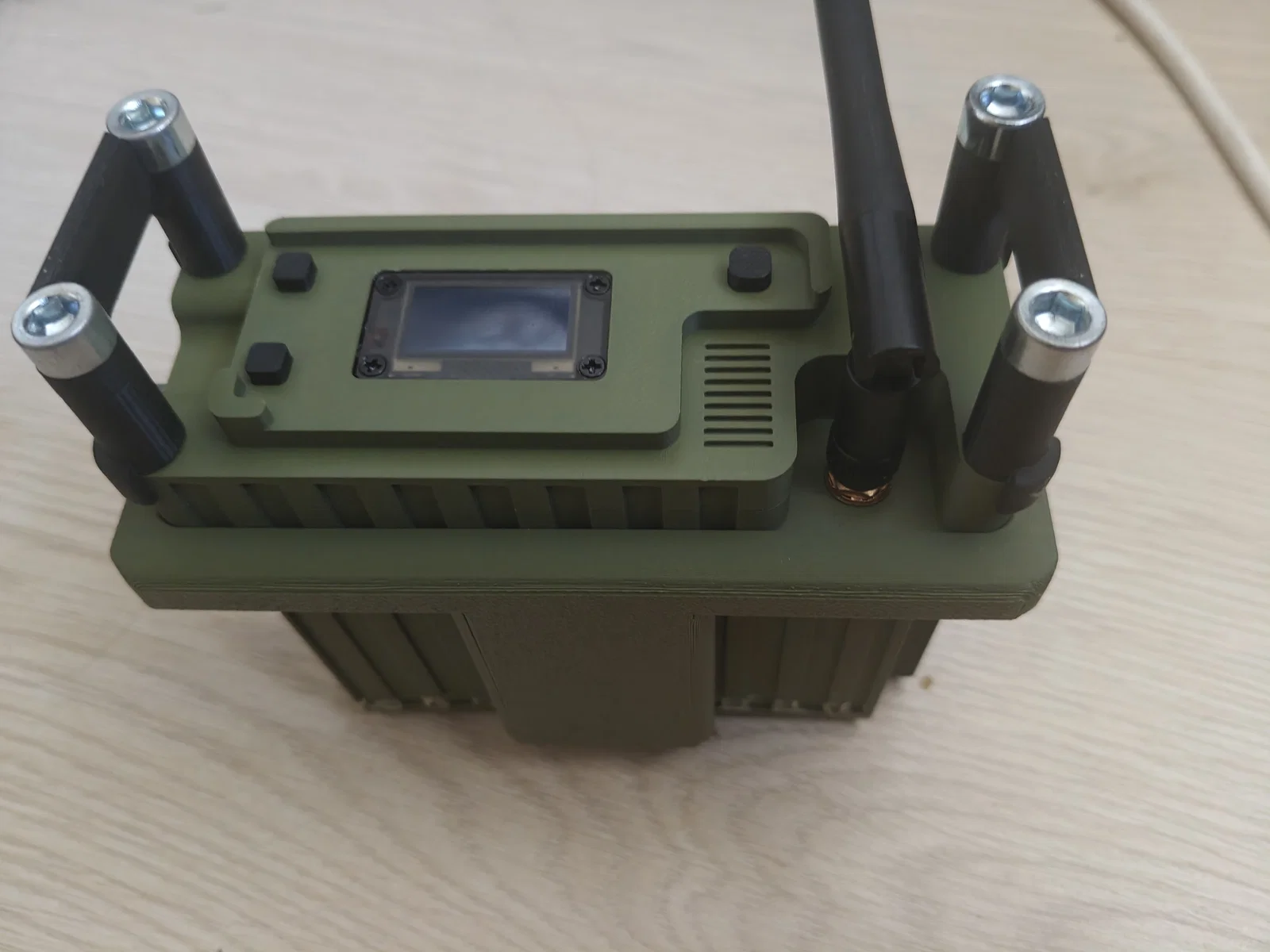

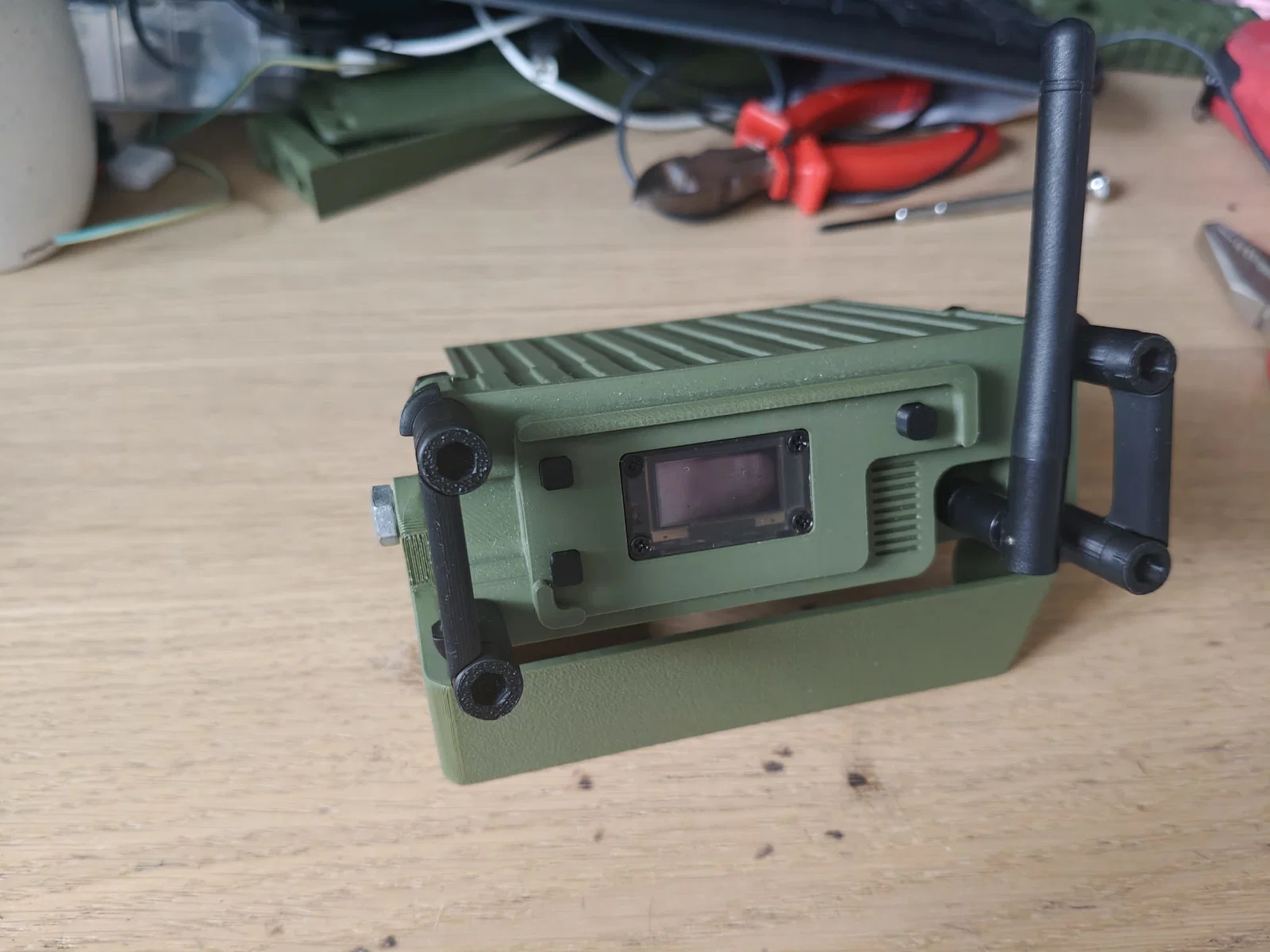

Đây là mẫu radio mang phong cách và chức năng của một thiết bị quân sự với chi phí khoảng €50.

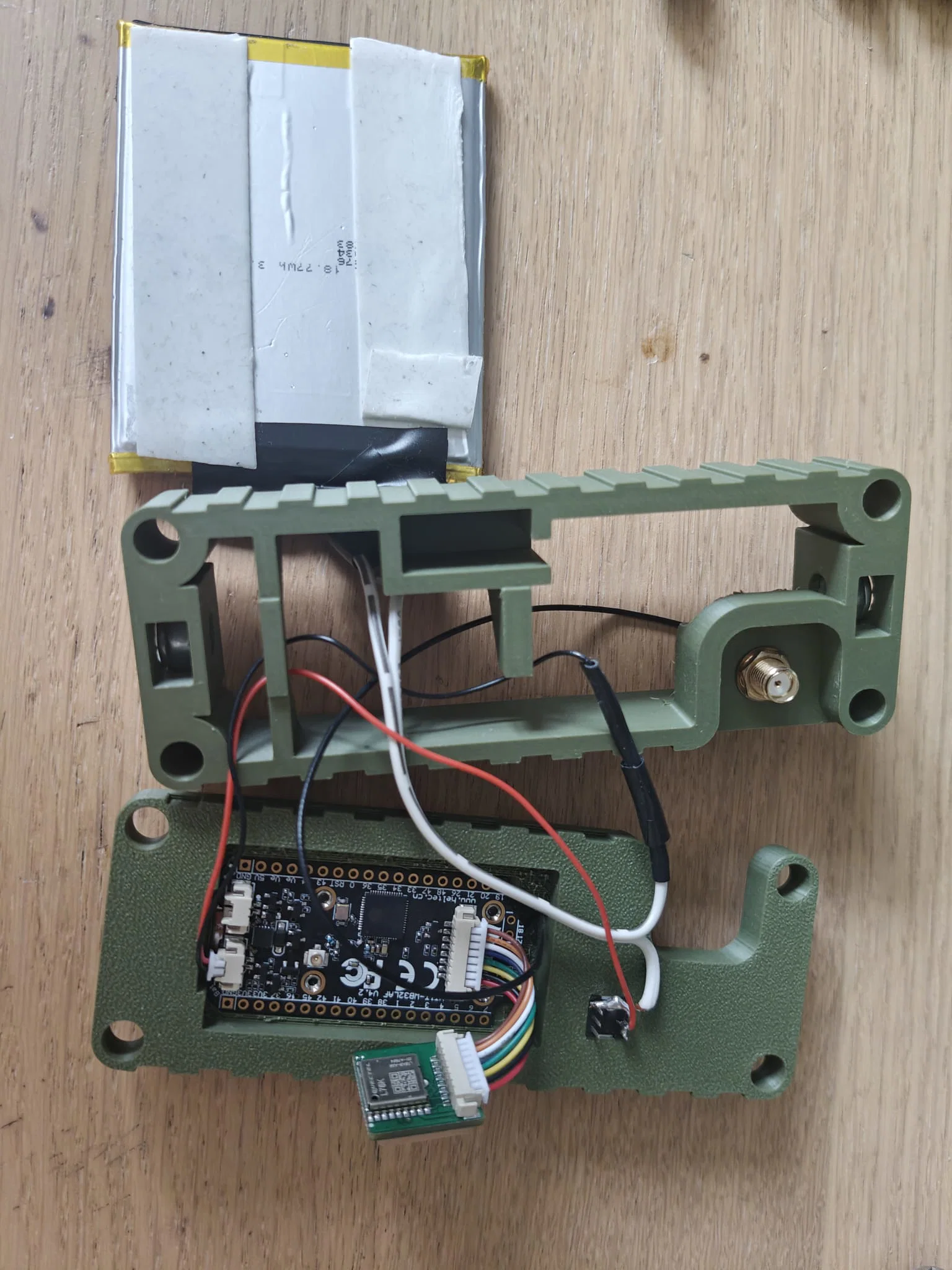

Được vận hành bởi board Heltec V4, thiết bị này có khả năng truyền dữ liệu ngoại tuyến mà không cần giấy phép sử dụng radio. Bằng cách sử dụng MeshCore hoặc Meshtastic, bạn có thể tạo một mạng lưới mesh với những người xung quanh, cho phép gửi tin nhắn ở khoảng cách rất xa.

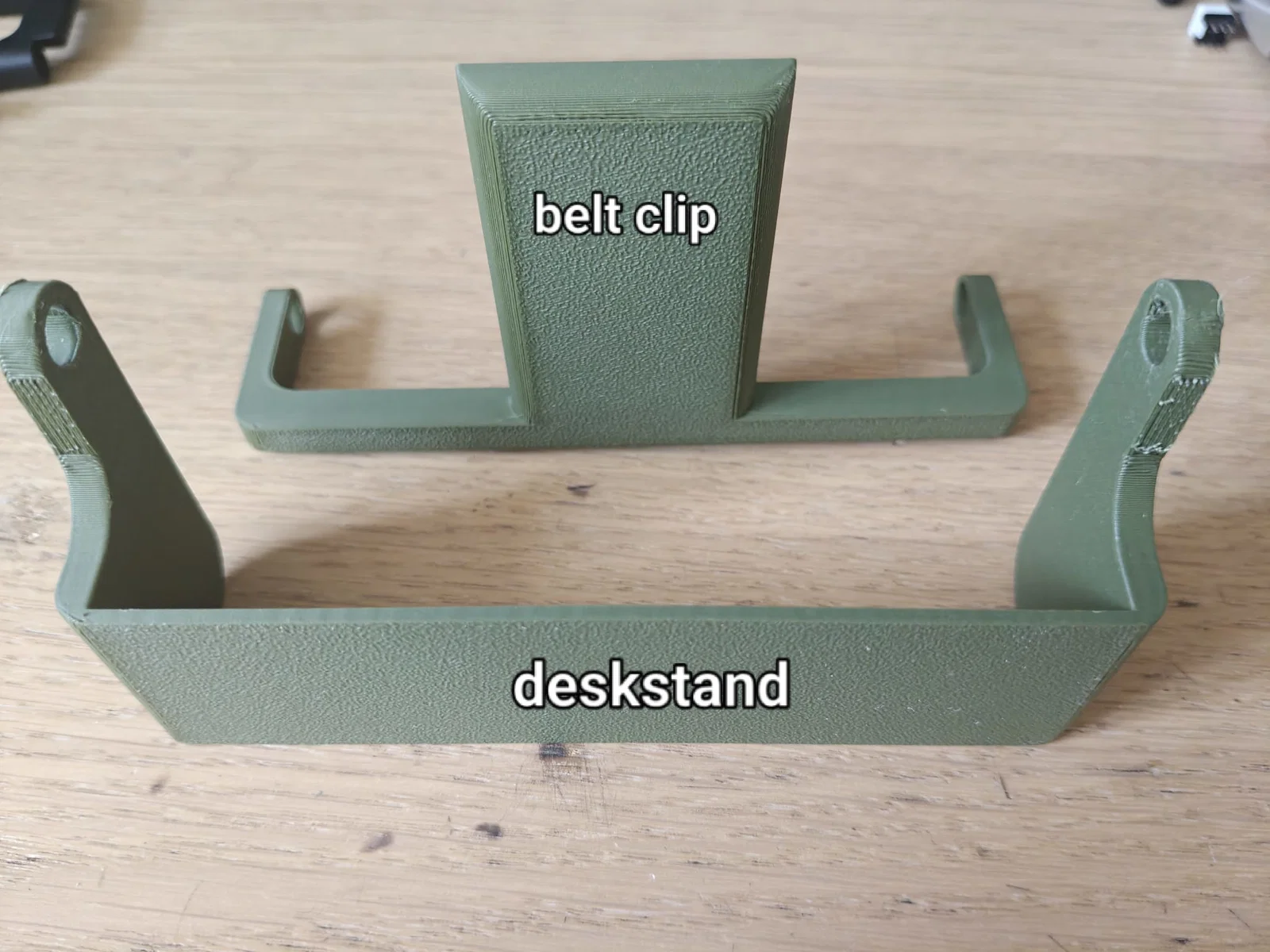

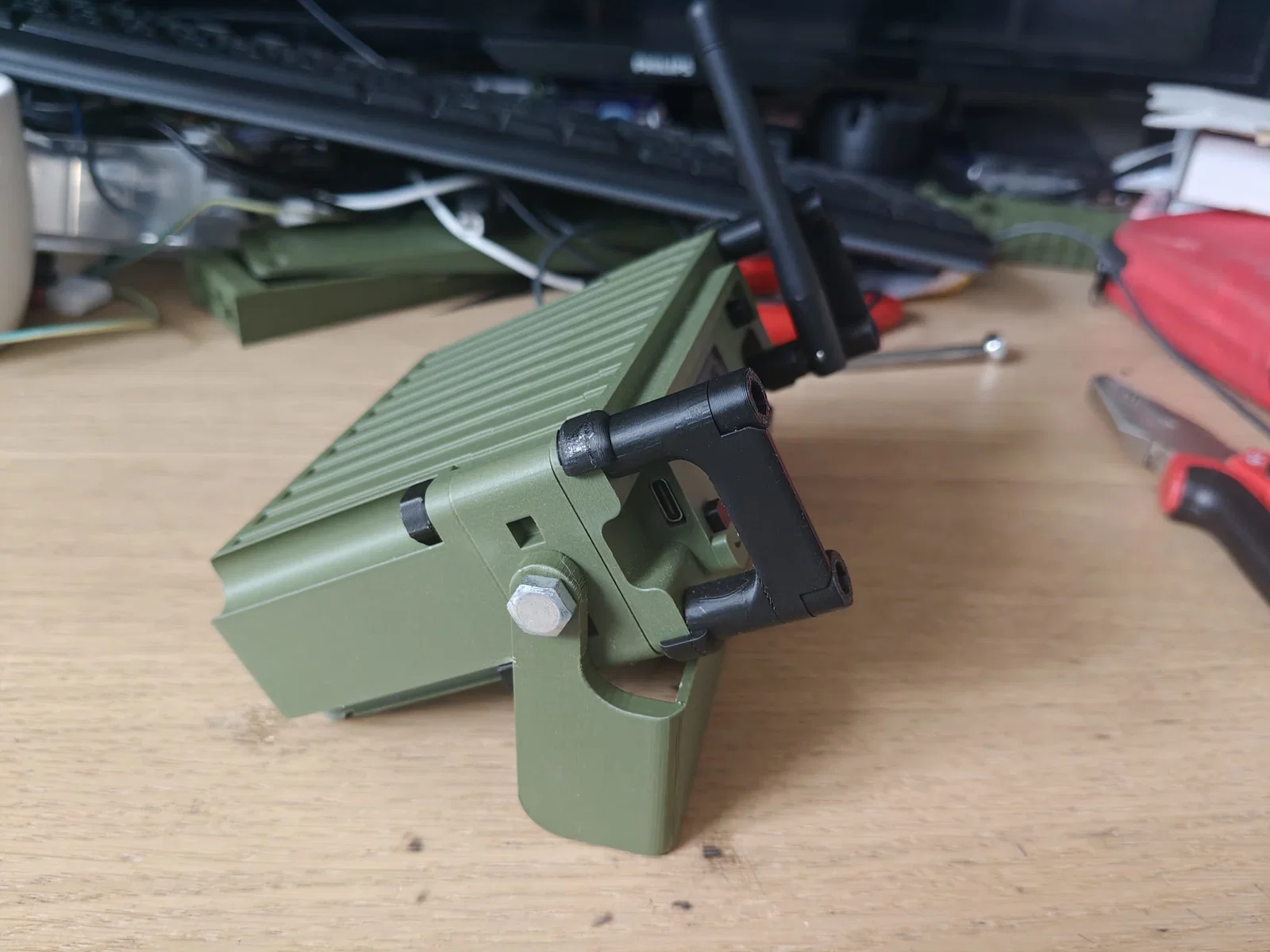

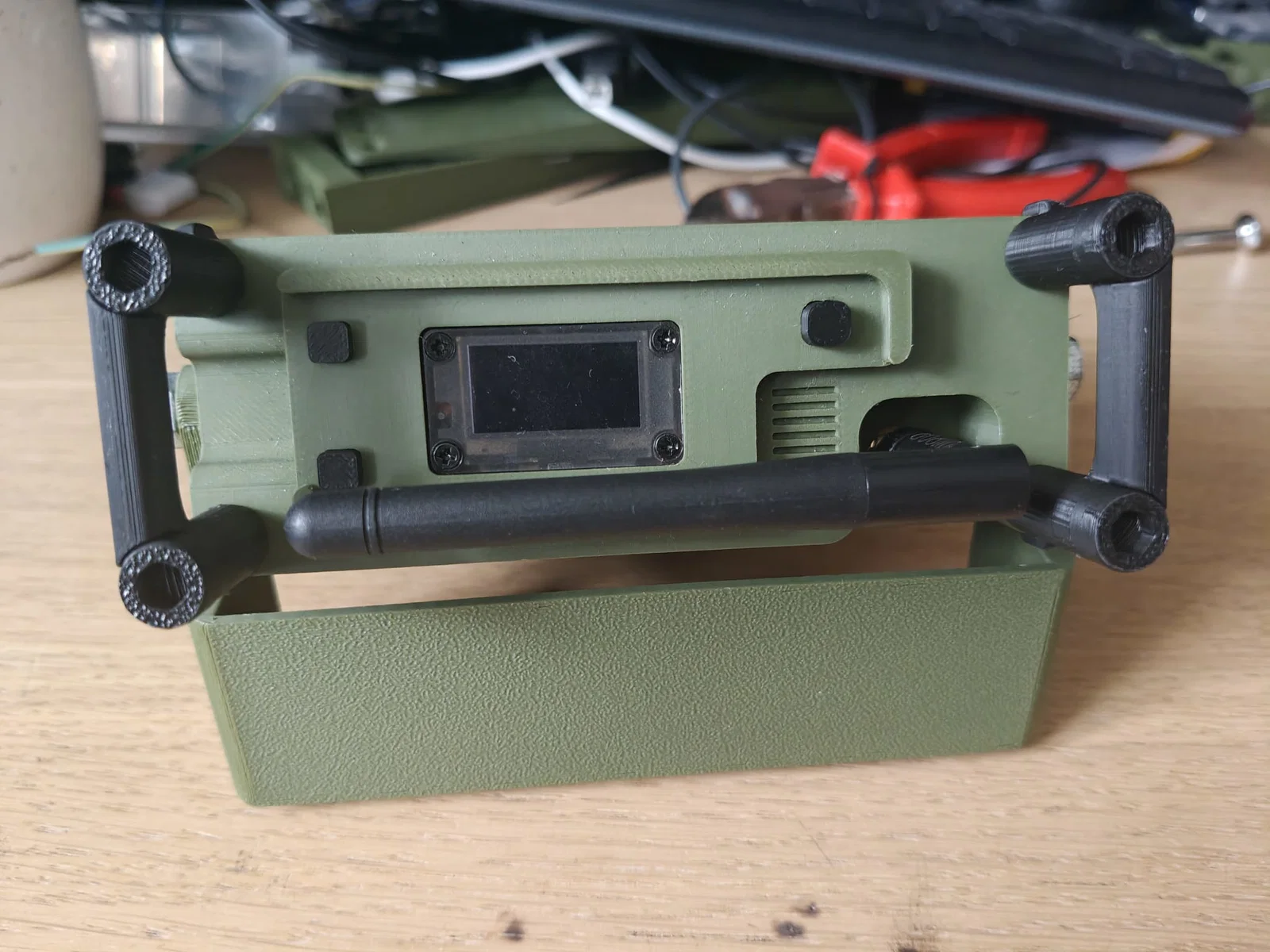

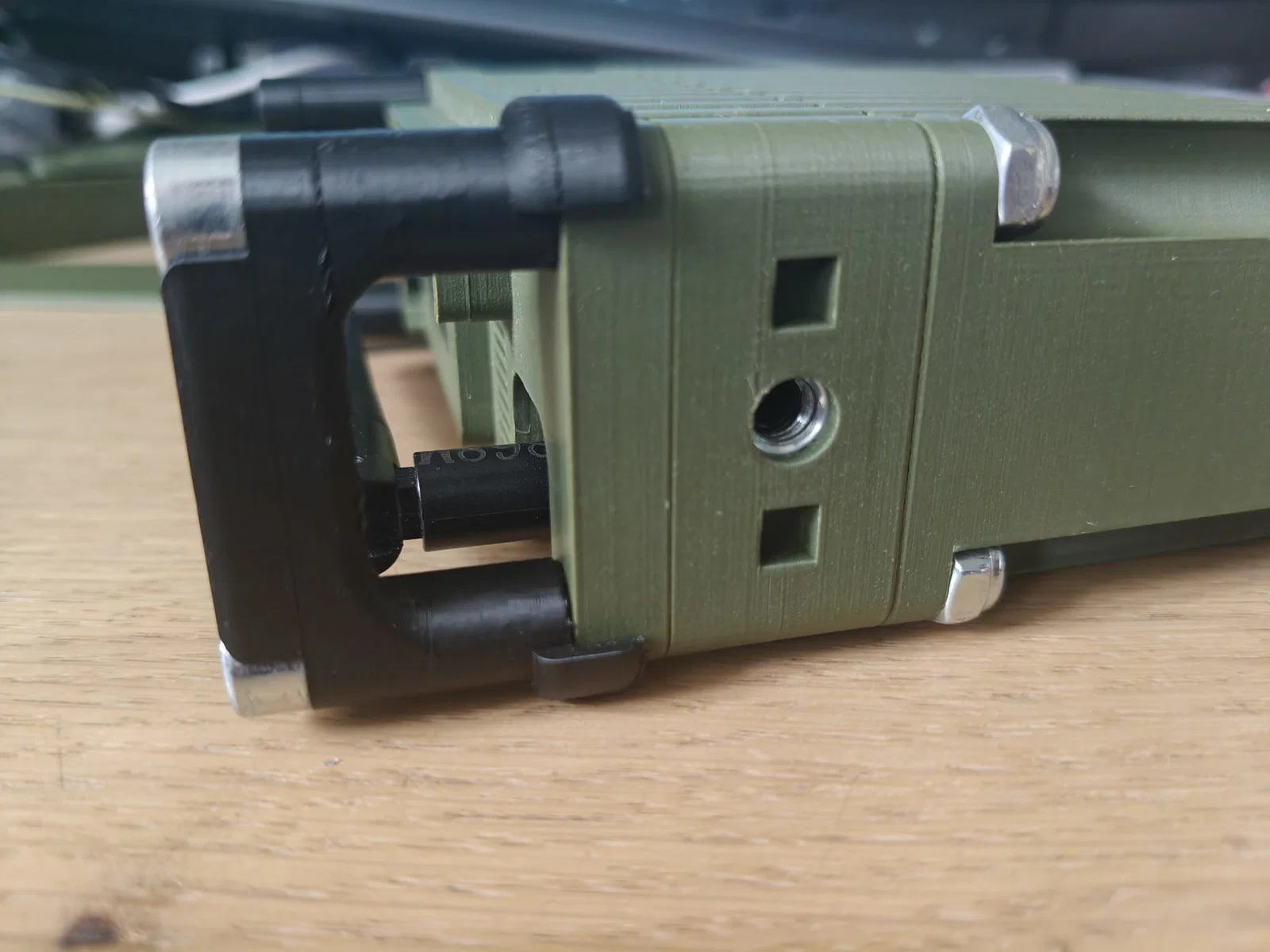

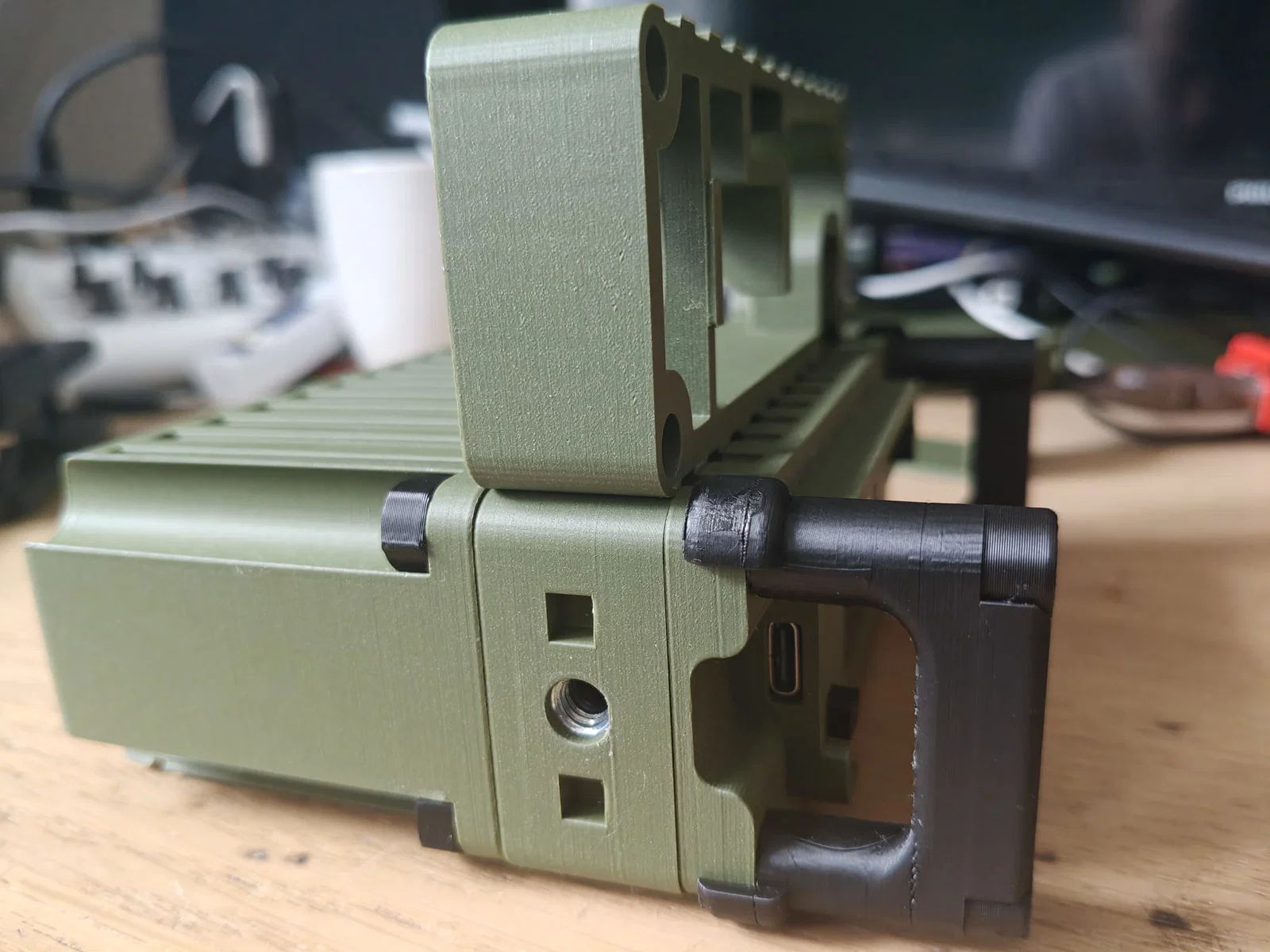

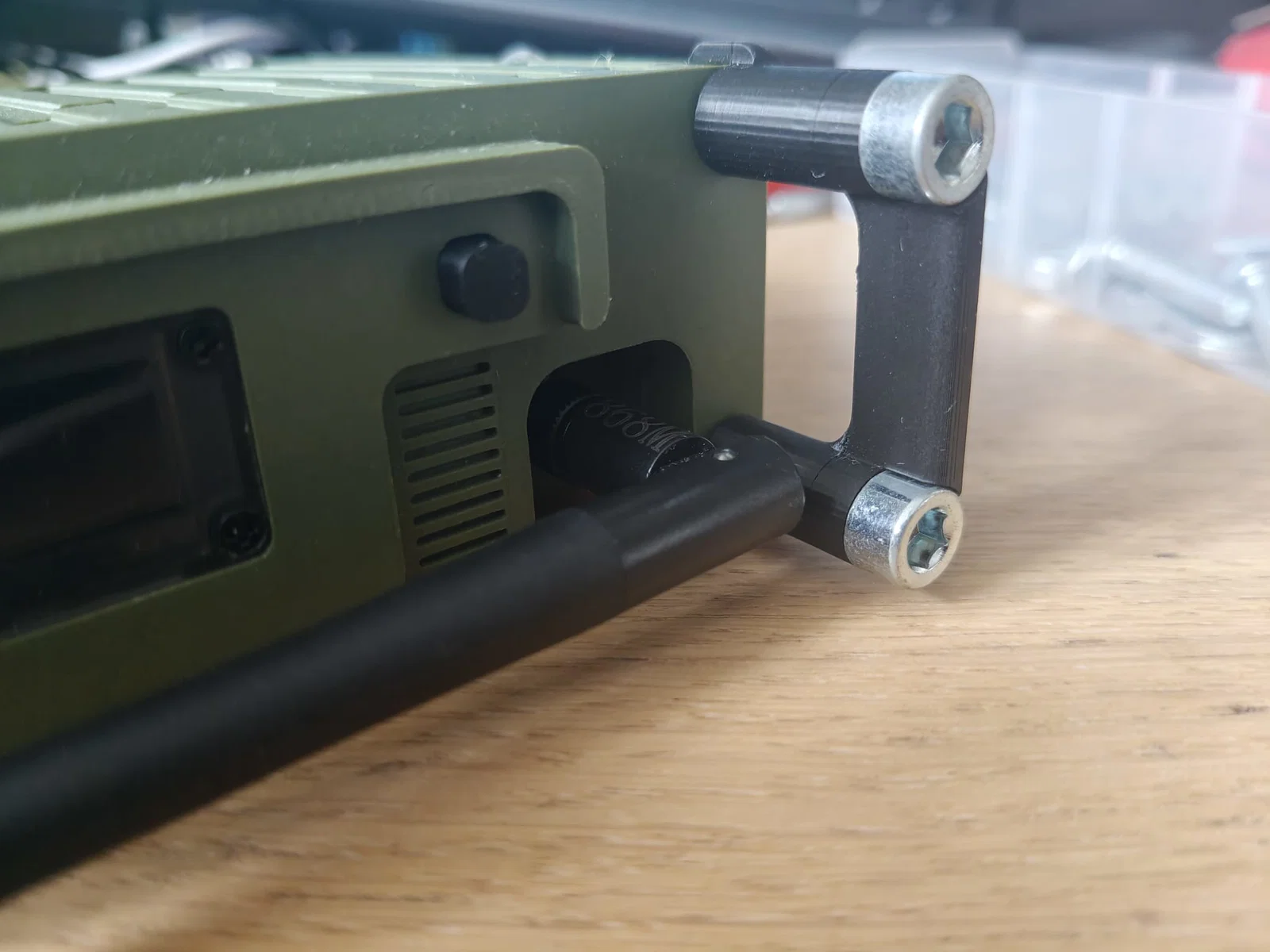

Khi in mẫu này, bạn có thể tùy chọn phiên bản cơ bản hoặc lắp thêm các phụ kiện mở rộng ở hai bên.

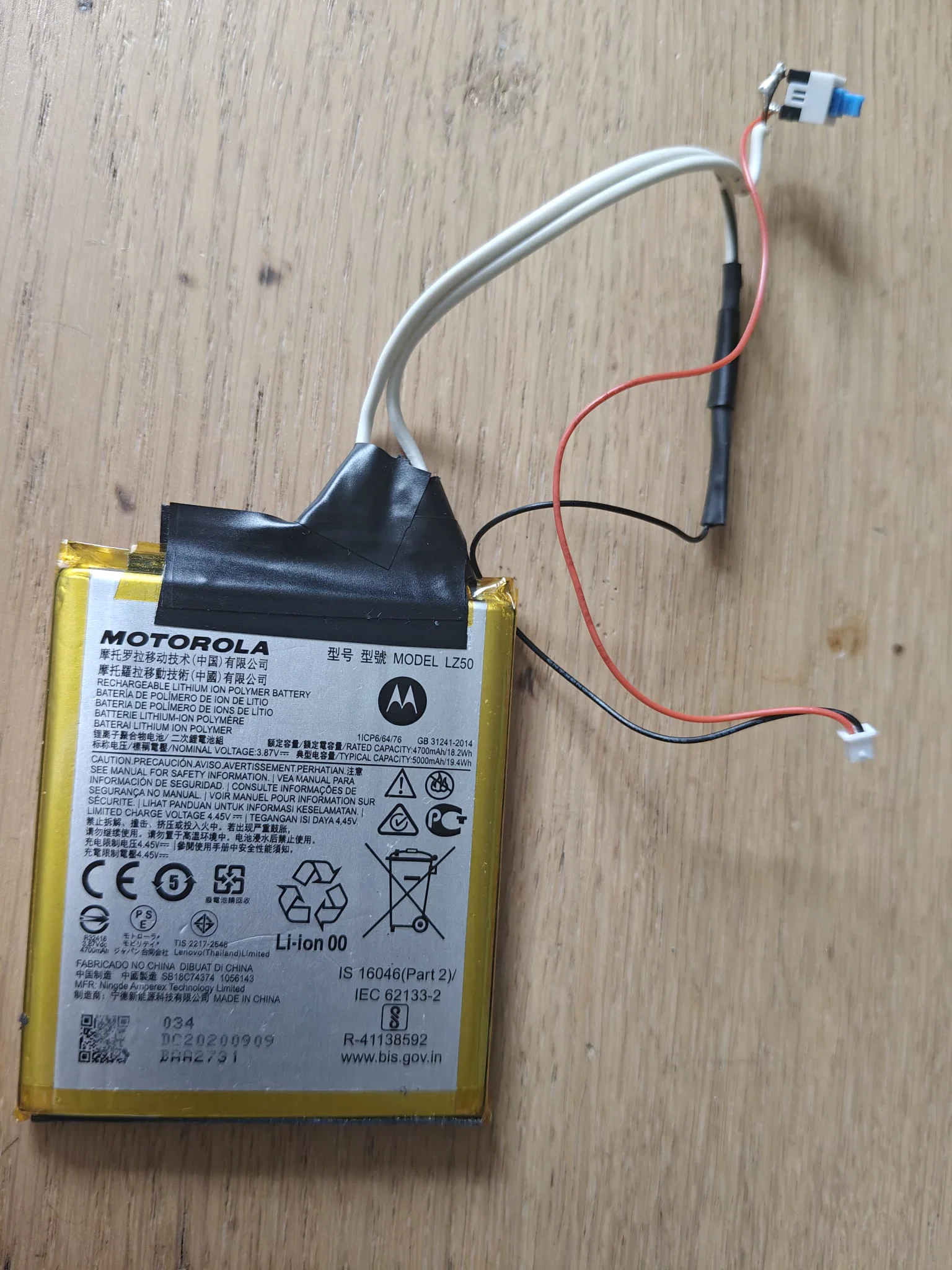

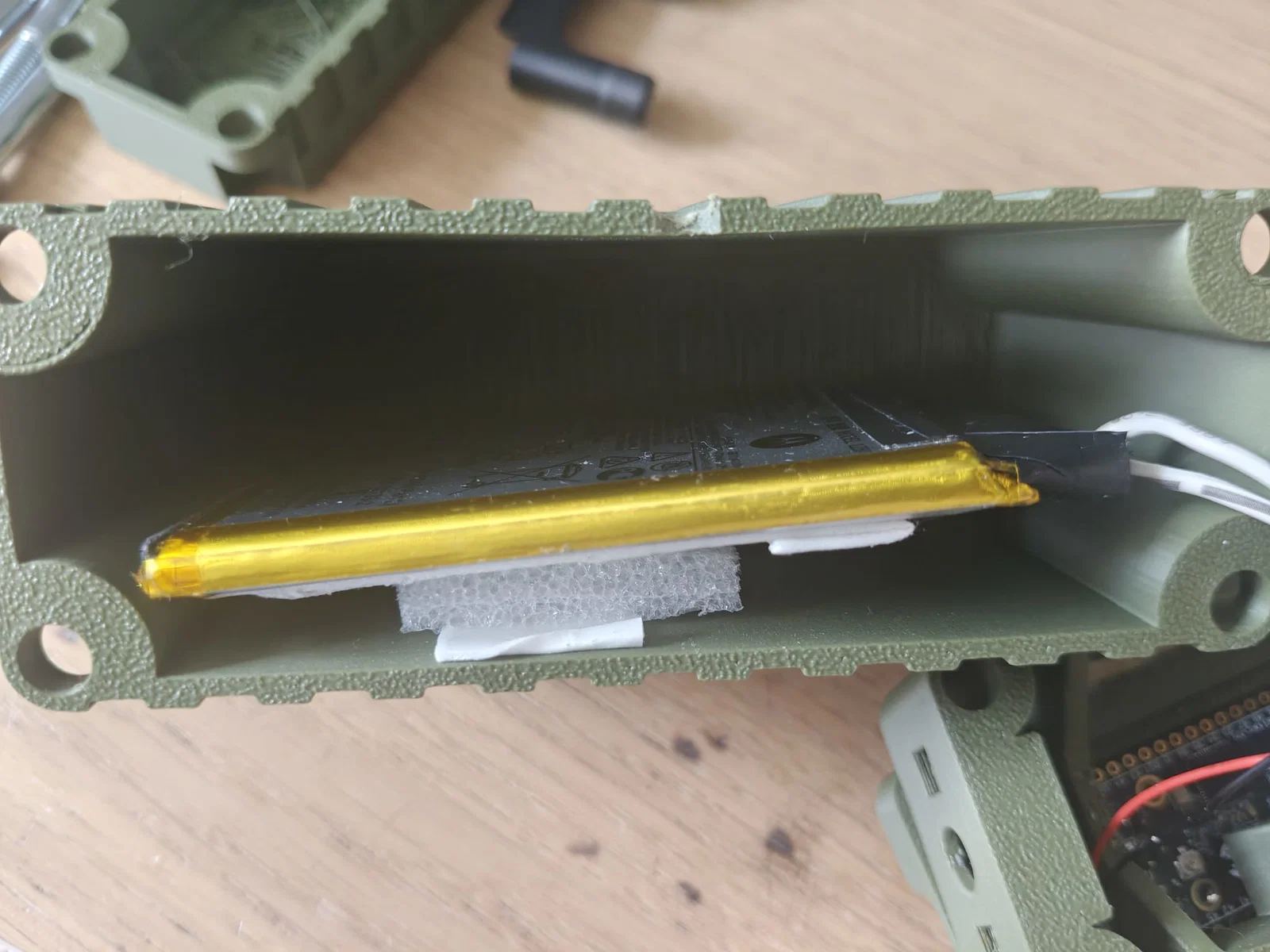

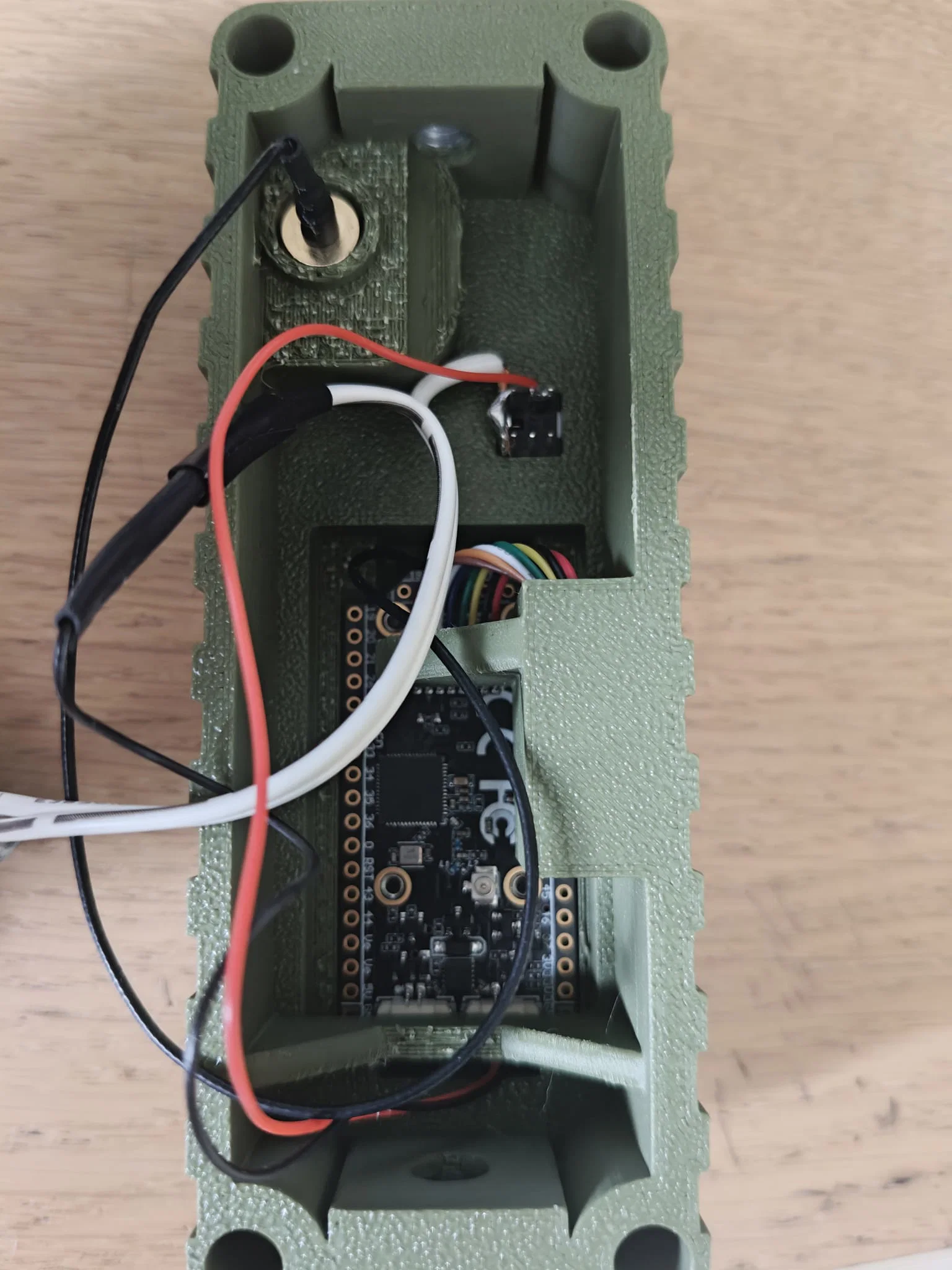

Cần phải thực hiện hàn mạch để kết nối pin với công tắc nguồn. Hãy đảm bảo bạn nắm rõ kỹ thuật vì pin Li-ion có thể gây cháy nổ nếu bị hư hỏng, chập mạch hoặc xử lý không đúng cách.

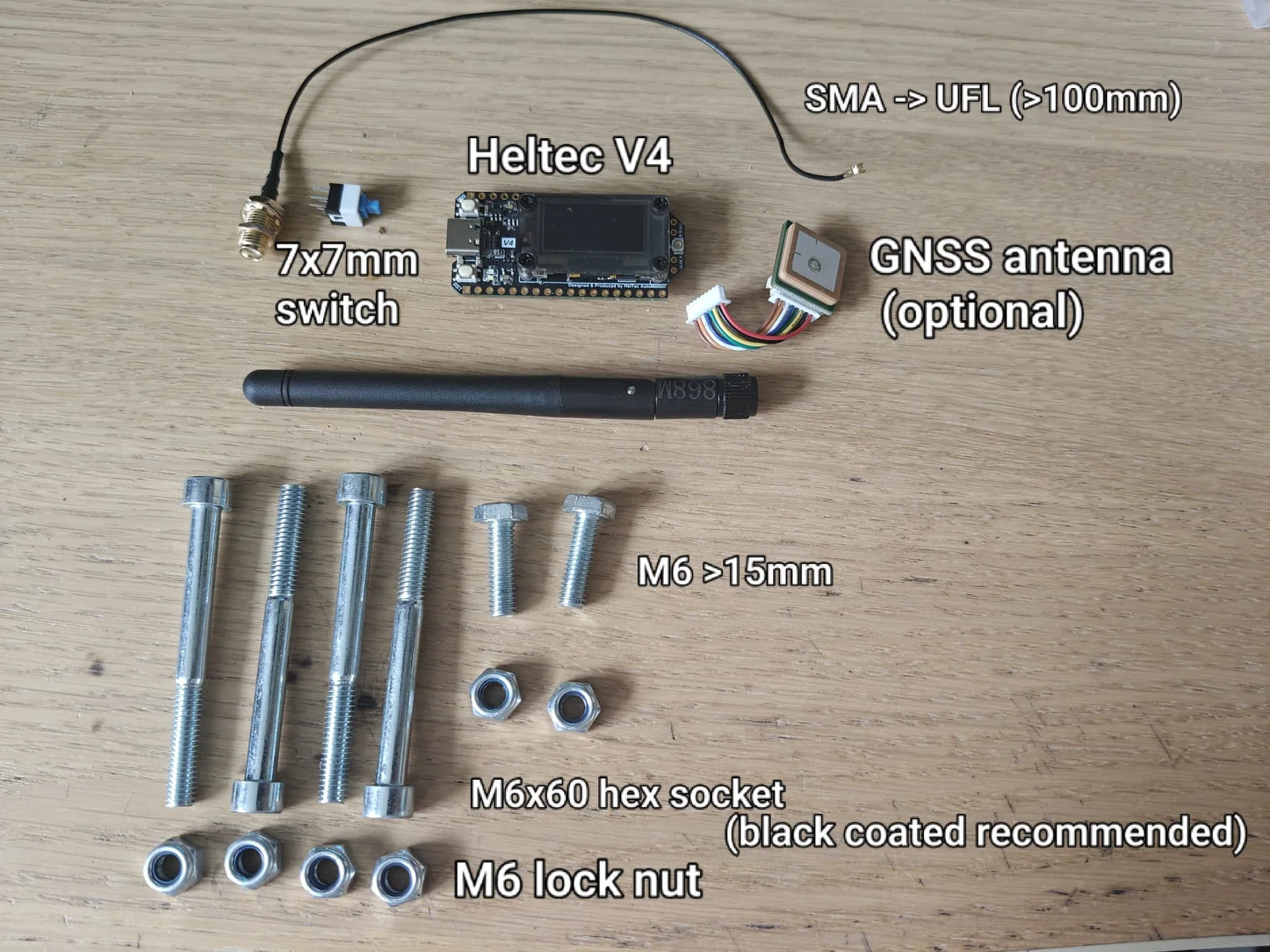

Danh sách linh kiện

• Board Heltec V4 LoRa radio
• Module GNSS cho Heltec V4 (tùy chọn)

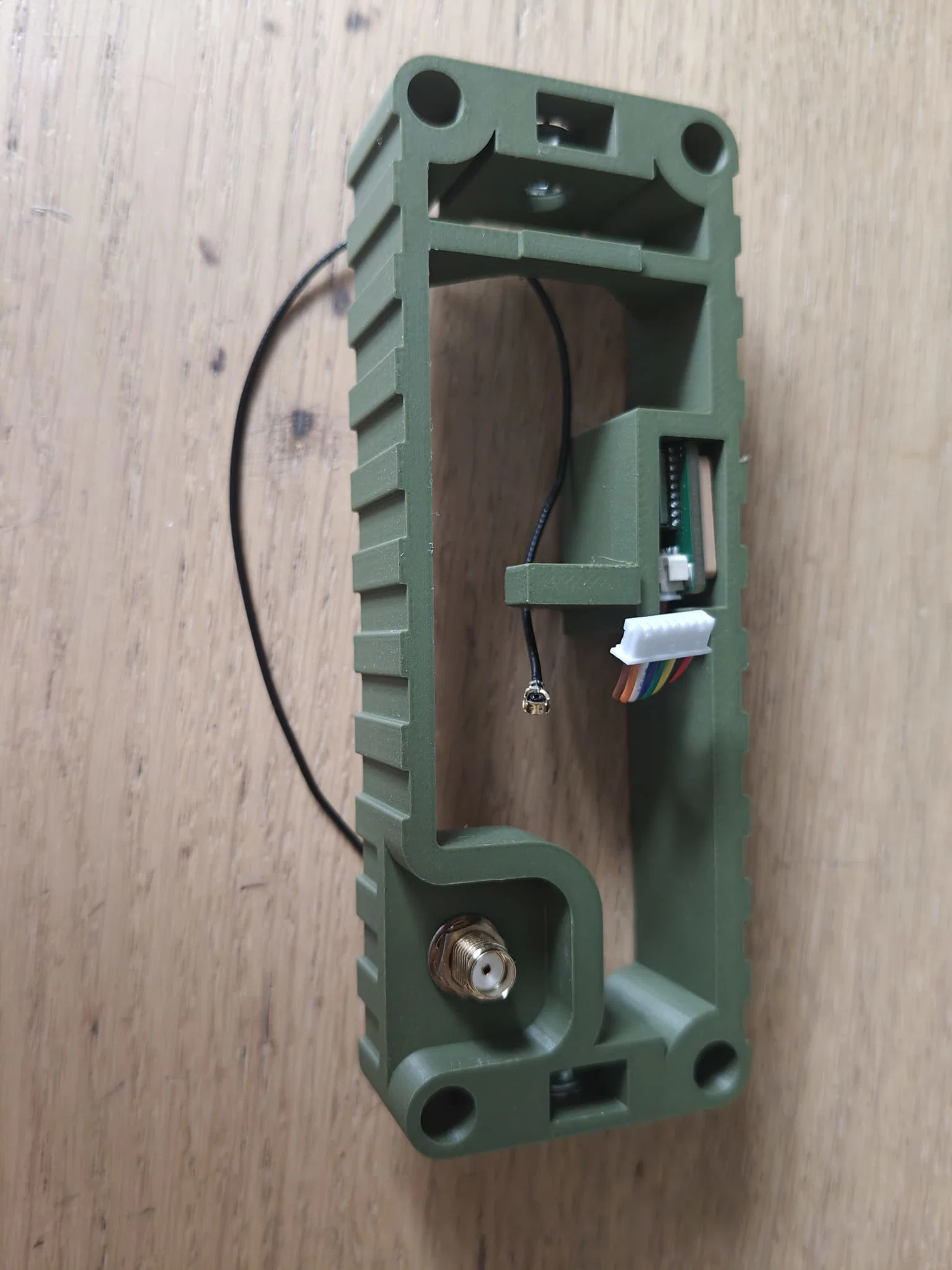

• Dây cáp U.FL sang SMA (dài ít nhất 10 cm)

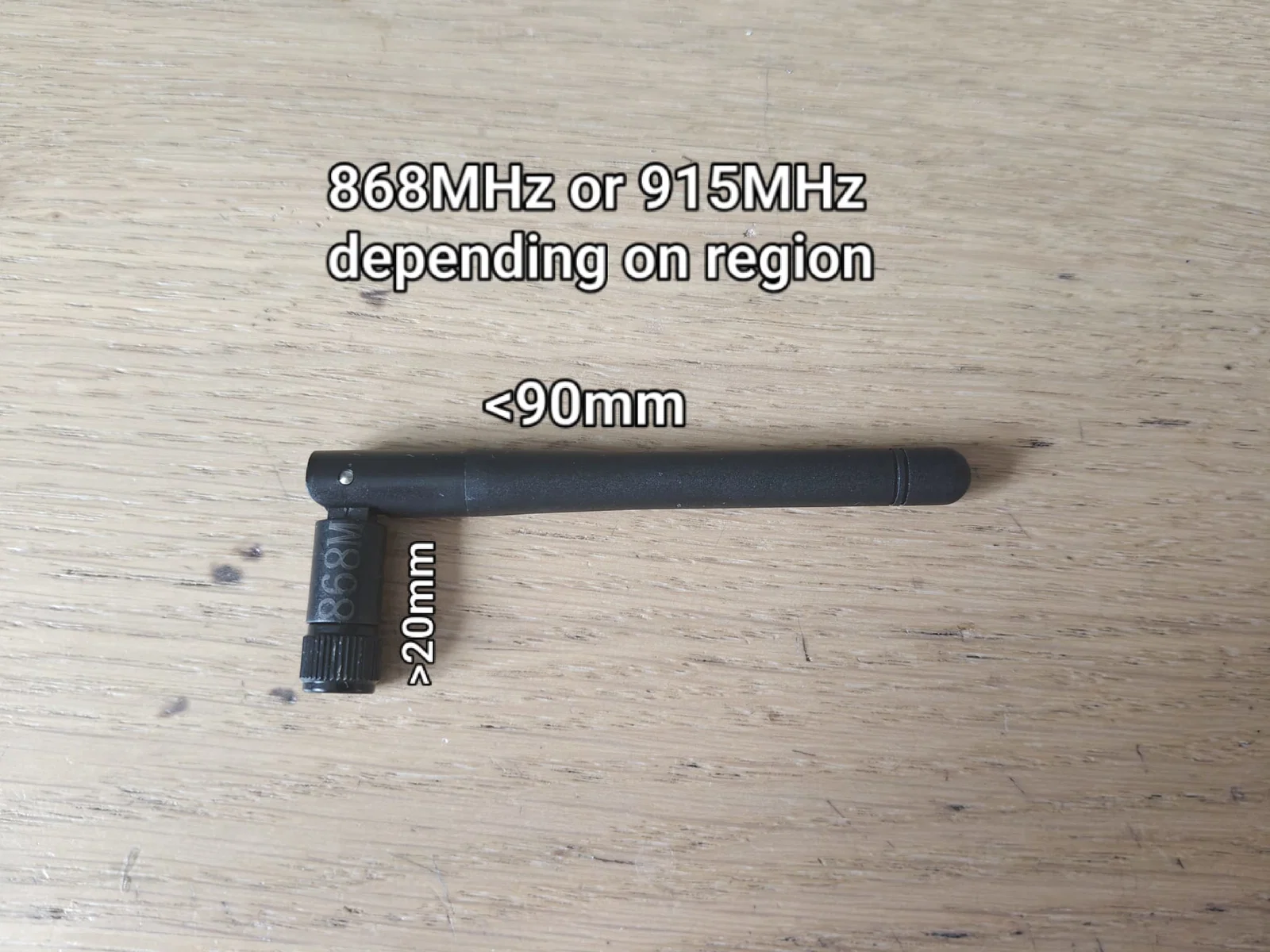

• Ăng-ten được tinh chỉnh theo tần số LoRa tại địa phương của bạn
• Công tắc gạt 7 × 7 mm
• 4 × Bu-lông lục giác M6 × 60 mm
• 4 × Đai ốc khóa M6

Linh kiện cần cho phần mở rộng

• 2 × Bu-lông M6 dài hơn 15 mm
• 2 × Đai ốc khóa M6

Hướng dẫn in

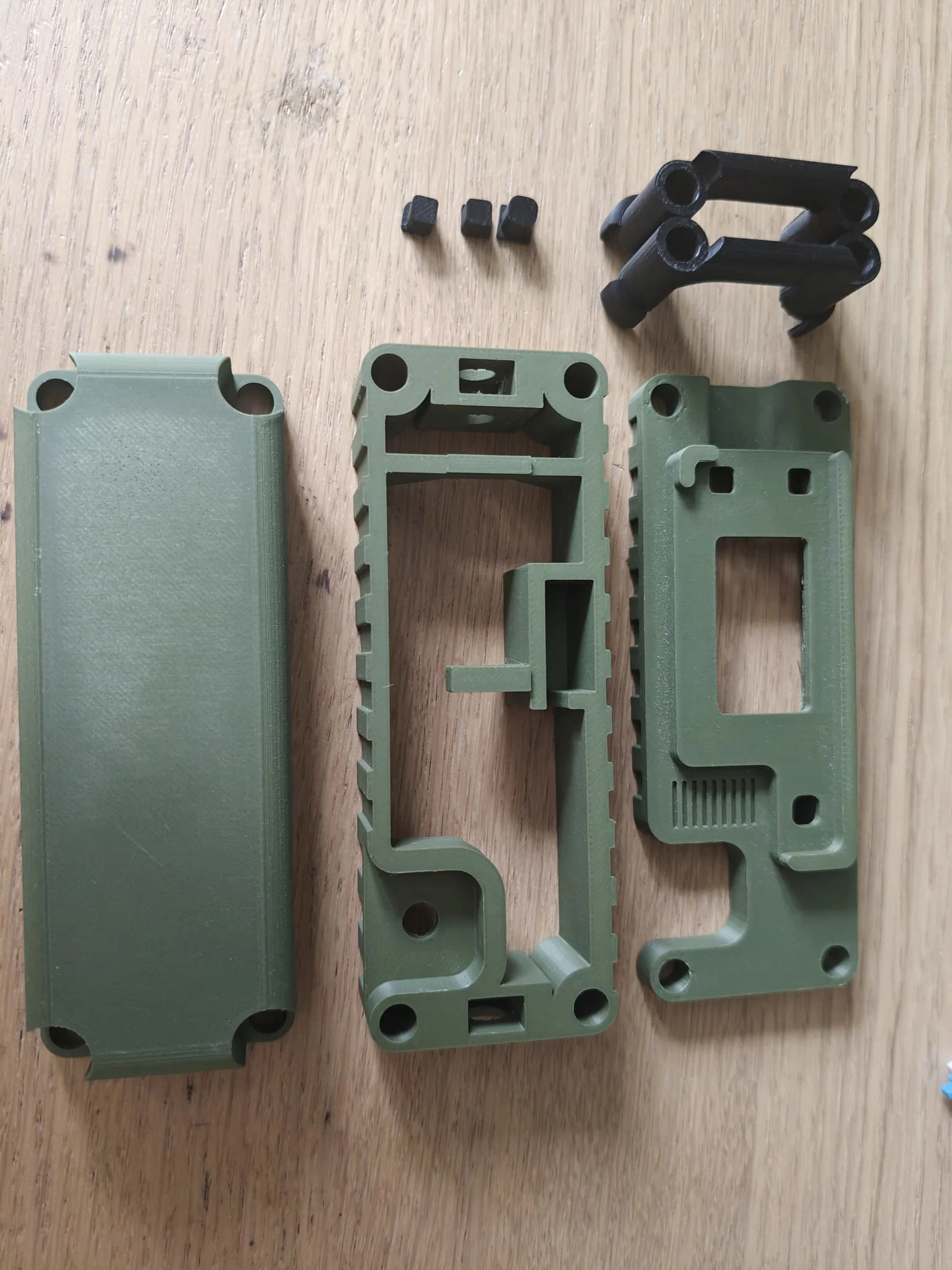

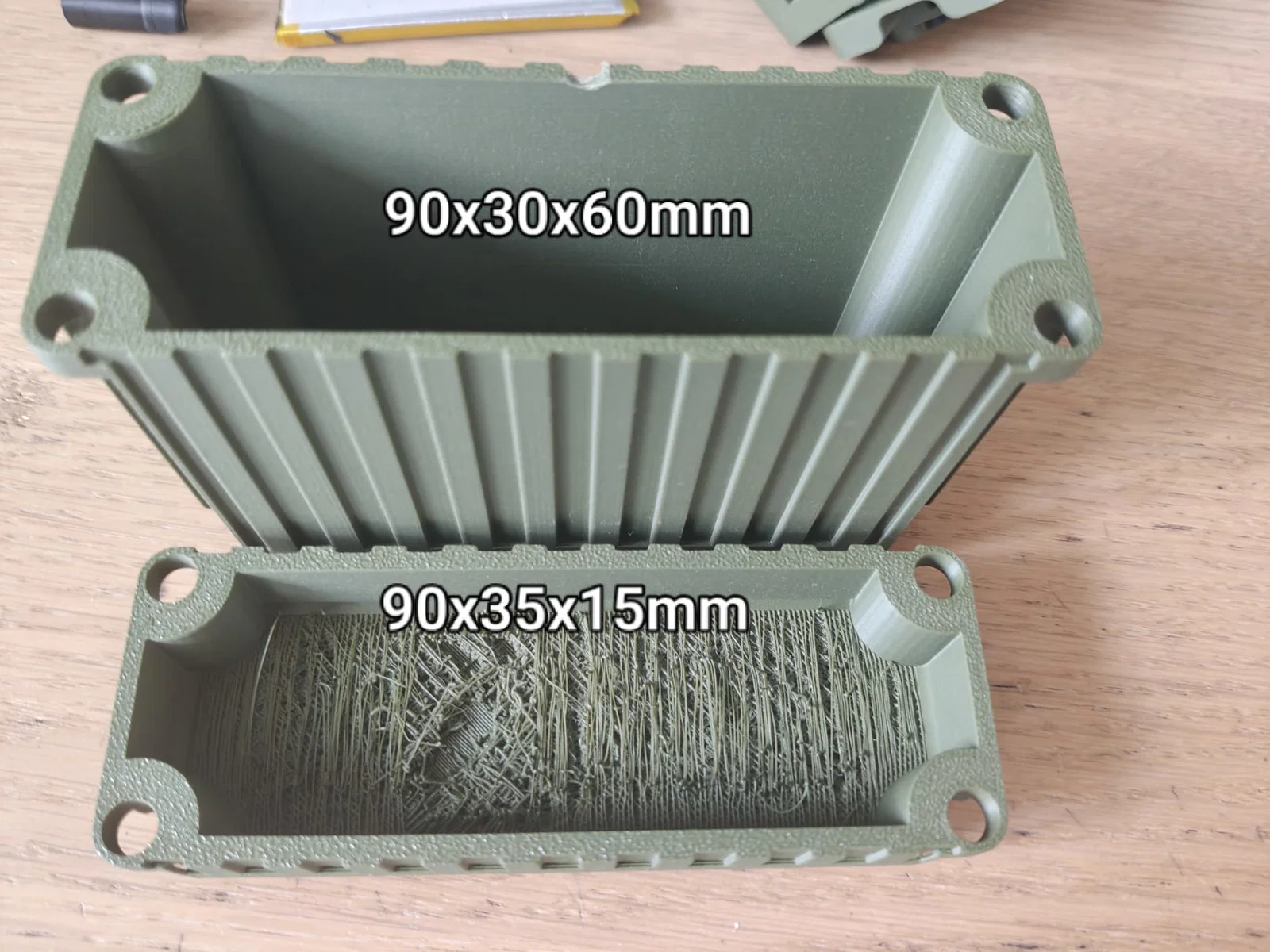

• In các chi tiết theo hướng được hiển thị trong hình ảnh.
• Sử dụng độ dày lớp in (layer height) 0.08 mm để đạt độ chi tiết cao nhất.
• Bật tính năng Ironing trên tất cả các bề mặt trên cùng để có lớp hoàn thiện mịn màng.
• Bật tính năng tạo hỗ trợ (support) tự động.
