Giá đỡ mũi khoan Gridfinity, thiết kế thấp cho ngăn kéo

Tôi có rất nhiều mũi khoan. Vấn đề với “kho chứa mũi khoan” thông thường là bạn chỉ có một chỗ cho một mũi khoan của mỗi kích thước, điều này không đủ cho tôi. Tôi cũng muốn lưu trữ chúng trong một ngăn kéo, vì vậy tôi cần một cái gì đó có thiết kế mỏng. Ngoài ra, gridfrinity chủ yếu là về việc TRƯNG BÀY đồ vật, vì vậy đúng, cái này trưng bày!

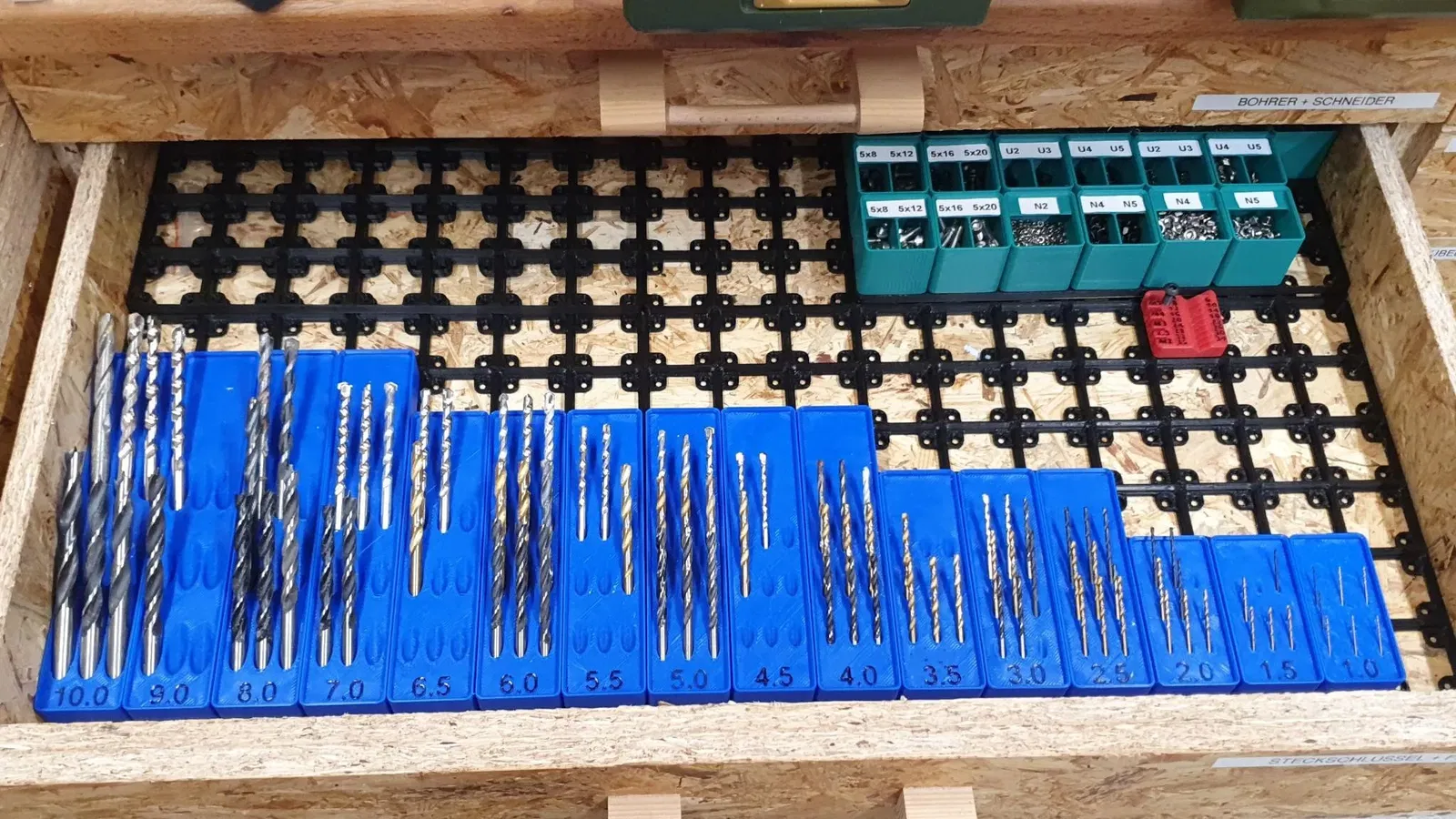

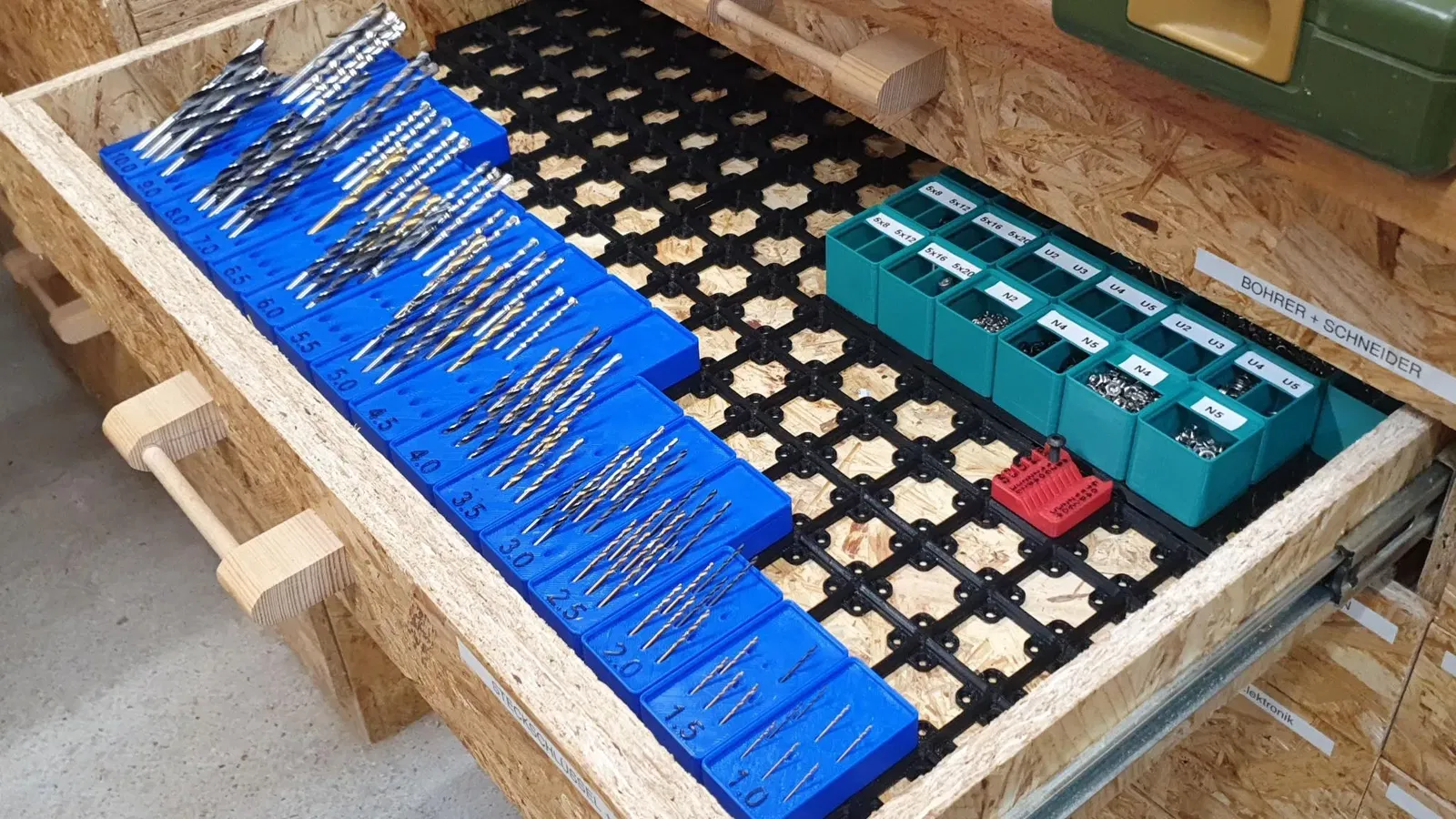

Có một module cho mỗi kích thước chứa 9 lỗ cho mũi khoan. Ý tưởng cơ bản là có 3 mũi khoan cho mỗi loại được phân bổ cho mũi khoan đá, gỗ và kim loại. Trong một số trường hợp, tôi có nhiều hơn 3 mũi khoan của mỗi loại, vì vậy tôi chỉ lưu trữ những cái thừa trong một cái hộp nào đó và bổ sung kho lưu trữ trưng bày này từ thời gian này qua thời gian khác. Nếu bạn thực sự cần, bạn có thể in nhiều module cùng kích thước. Vấn đề được giải quyết.

Kích thước của hầu hết các module được chọn theo cách mà mũi khoan không vượt quá module, vì vậy bạn vẫn có thể đặt một module phía sau nó (hoặc đọc nhãn của nó).

Mỗi module có kích thước được in trên đó. Sử dụng bút đánh dấu vĩnh viễn để thêm một chút tương phản.

Tôi thường khuyên bạn nên sử dụng độ phủ sáng 15%. Điều này tiết kiệm rất nhiều thời gian và vật liệu. Tôi cũng in chúng với tường 0,6mm.

Nguồn Fusion 360 được bao gồm, vì vậy bạn có thể tạo ra kích thước của riêng mình khi cần.

Ps: bạn nên bắt đầu in một module đơn lẻ để kiểm tra xem mọi thứ có vừa vặn không. Nếu không, bạn có thể khoan lỗ một chút, nhưng tốt hơn là điều chỉnh lưu lượng cho đến khi bạn có thể dễ dàng trượt mũi khoan vào.

Pps: khoe bộ sưu tập mũi khoan của bạn và đăng một sản phẩm! Cảm ơn!
