Khung pin 4S2P 32700 LiFePO4 cho máy bộ đàm Amateur Radio

KHUYẾN CÁO:

Việc tự lắp ráp bộ pin lithium luôn tiềm ẩn rủi ro thực tế. Các cell pin có thể bị chập mạch, thoát khí, cháy nổ hoặc gây thương tích nghiêm trọng và thiệt hại tài sản nếu bị hư hỏng, đấu nối sai, sạc không đúng cách hoặc không được bảo vệ đầy đủ. Việc hàn bấm (spot welding), hàn chì và xử lý các cell pin đang hoạt động đều mang lại những nguy hiểm riêng.

Đây chỉ là khung nhựa in 3D cơ bản. Nó không cung cấp bất kỳ sự bảo vệ về điện nào, không có khả năng chống cháy, không được chứng nhận hay kiểm định theo bất kỳ tiêu chuẩn nào, và không thay thế cho BMS được chỉ định hoặc đấu nối đúng cách.

Tôi chia sẻ thiết kế này như một dự án DIY cá nhân, đúng như cách tôi đã làm cho chính mình. Thiết kế này không đi kèm với bất kỳ bảo hành nào, dù là trực tiếp hay gián tiếp, bao gồm cả tính phù hợp cho bất kỳ mục đích cụ thể nào. Bạn hoàn toàn chịu trách nhiệm trong việc kiểm tra xem thiết kế này có phù hợp với cell pin, BMS, ốc vít, máy in, chất liệu và nhu cầu sử dụng của bạn hay không. Bạn phải tự chịu trách nhiệm về cách đấu nối, mối hàn, hệ thống sạc và quy trình xử lý an toàn của riêng mình.

Bằng cách tải xuống, in ấn, sửa đổi hoặc chế tạo dựa trên các file này, bạn chấp nhận rằng bạn hoàn toàn tự chịu mọi rủi ro. Tôi không chịu trách nhiệm pháp lý cho bất kỳ thiệt hại, thương tích, mất mát hoặc tử vong nào phát sinh từ việc sử dụng hoặc sử dụng sai mục đích các file này hoặc bất cứ thứ gì được tạo ra từ chúng.

Phần cứng

Sử dụng hoàn toàn ốc M3, bắt trực tiếp vào nhựa. Tổng cộng 28 con ốc.

BMS: https://www.aliexpress.com/item/1005009534278366.html

Thông số in

Chất liệu: ABS, ASA hoặc PETG. Tôi in bằng Creality Hyper ABS. PLA có thể dùng để test khớp nối nhưng tôi không khuyên dùng nếu bạn định để bộ pin trong xe hơi nóng.

Hình ảnh:

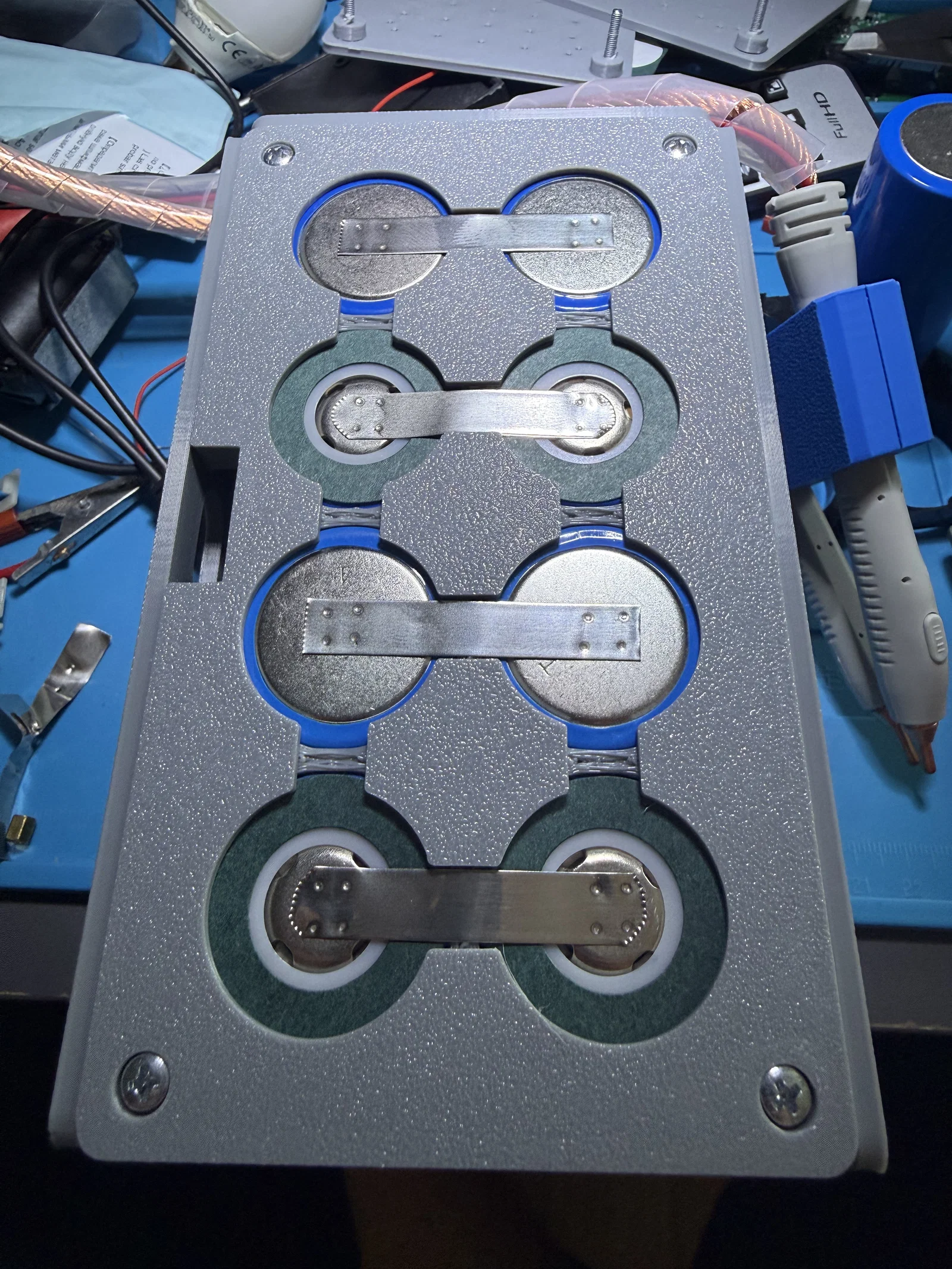

Hàn pin

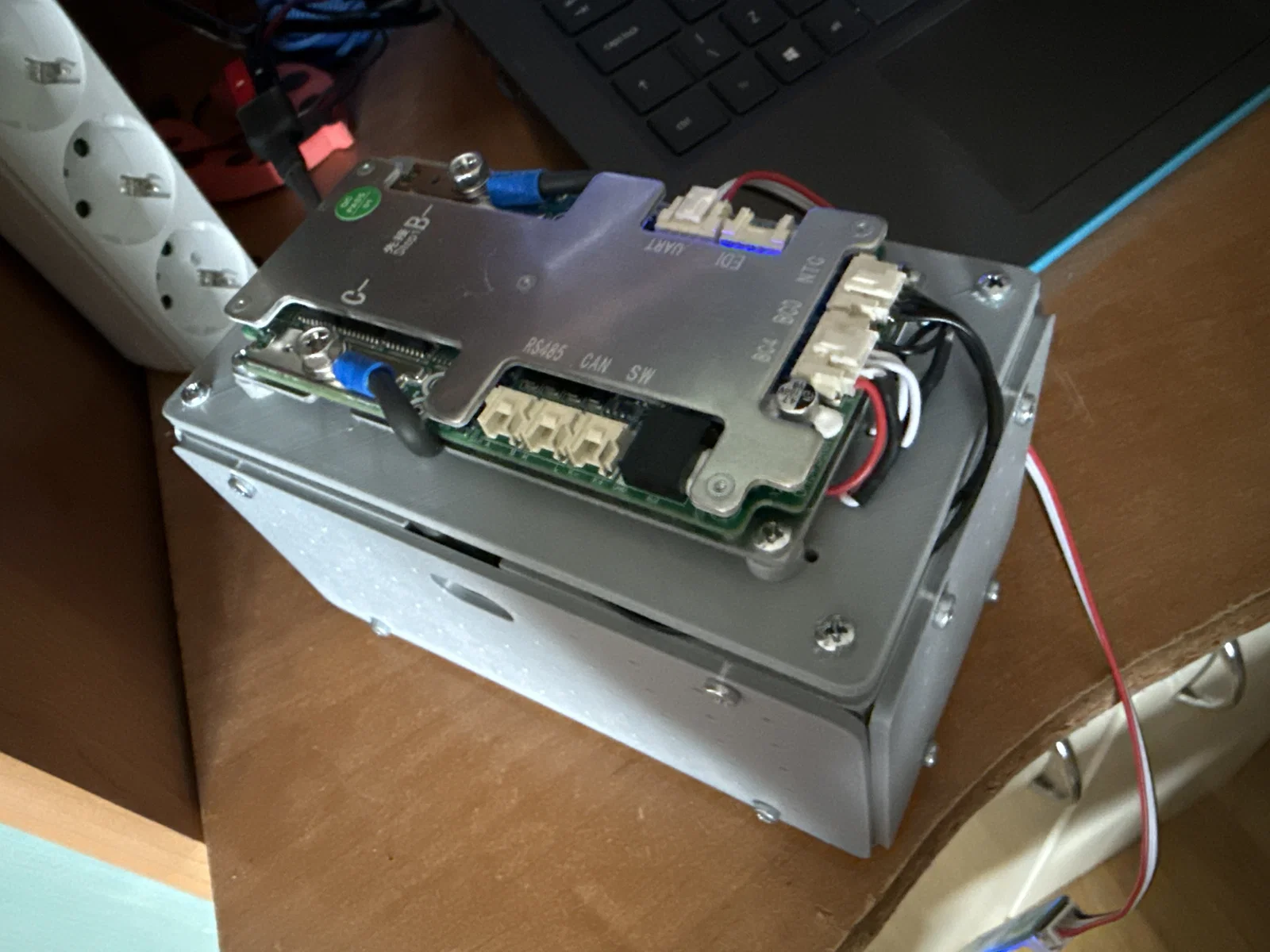

Đã lắp ráp:

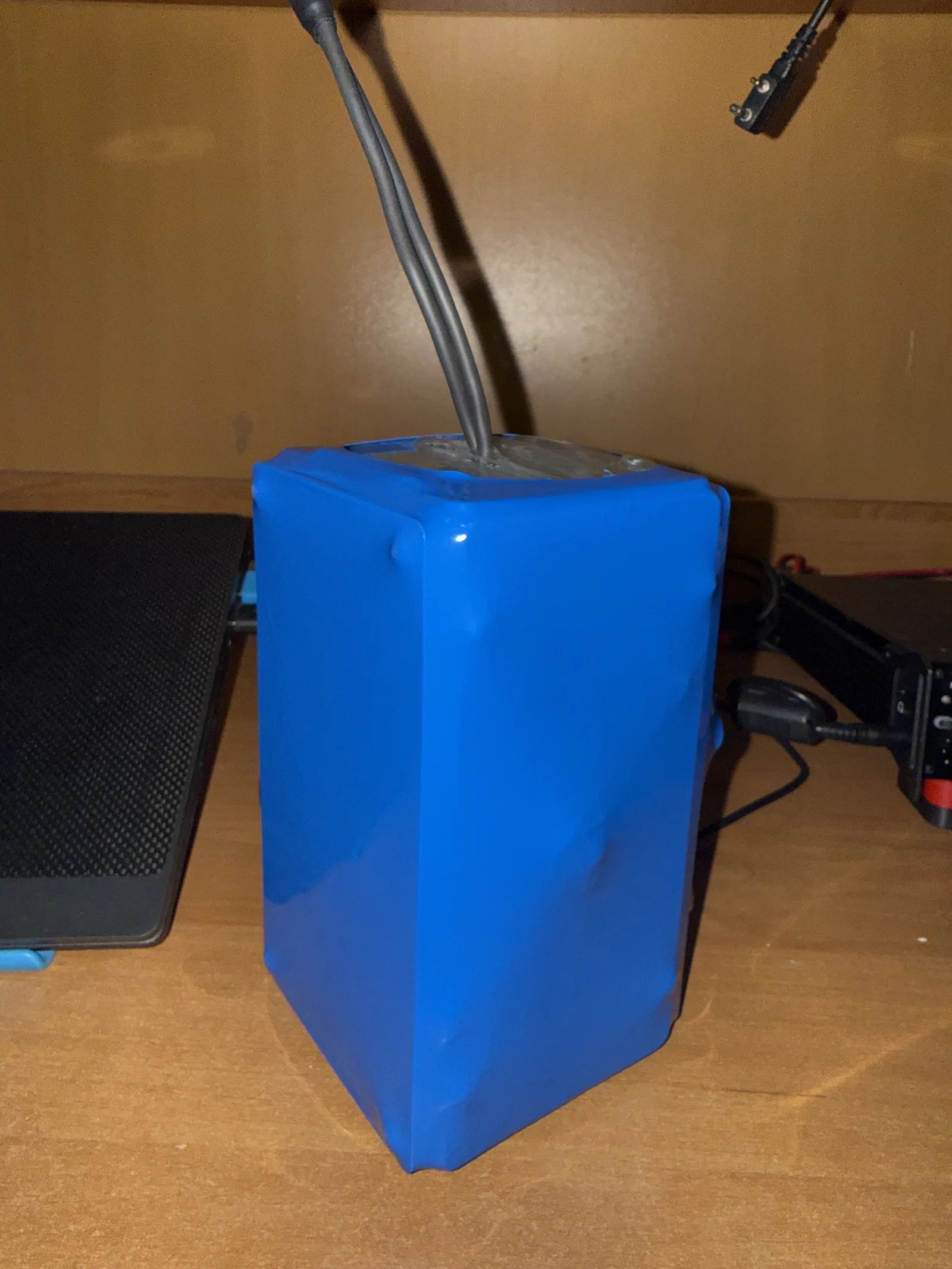

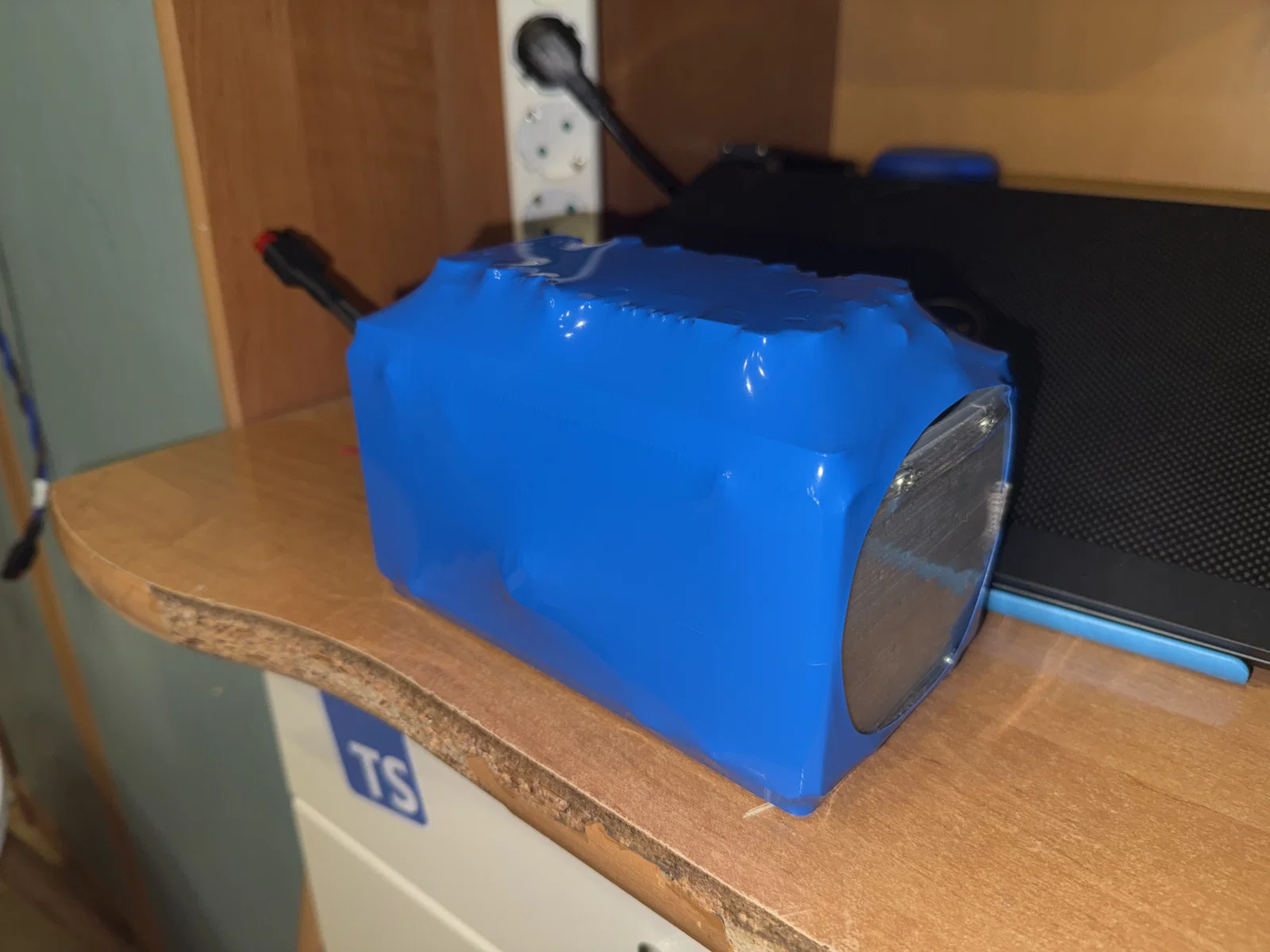

Hoàn thiện:

Tính năng

Hốc chứa cell có gờ giữ pin. Các hốc được thiết kế thu nhỏ dần ở mặt ngoài, giúp cell pin được thả từ bên trong xuống và không thể rơi ra ngoài, trong khi các cực pin vẫn lộ hoàn toàn để thuận tiện cho việc hàn.

Khoảng cách giữa các cell. Có khe hở 3mm giữa các cell, tạo ra các vách ngăn bằng nhựa, đây cũng là vị trí các rãnh đi kẽm và nơi để đầu dò máy hàn của bạn có không gian hoạt động.

Rãnh đi kẽm Niken. Các đường rãnh chạy dọc qua mỗi vách ngăn giữa các cell ở cả hai mặt hàn, được cắt sâu bằng độ dày của gờ giữ pin để tấm kẽm nằm phẳng với cực pin. Kích thước mặc định cho kẽm rộng 8mm.
