Mô tả
Câu chuyện của tôi
Gần đây tôi gặp rắc rối với cục sạc dự phòng Deltaco PB-C1002 của mình. Sau khoảng hai năm sử dụng, các cổng sạc bị thụt vào trong do phần nhựa giữ ốc vít bên trong bị gãy, khiến bảng mạch không còn cố định vào đế nữa. Kết quả là tôi không thể cắm sạc được vì các cổng bị lỏng lẻo hoàn toàn bên trong vỏ máy gốc.
Vì đây là một vấn đề khá hy hữu nên tôi không tìm được mẫu thiết kế nào có sẵn. Sạc dự phòng ở chỗ tôi khá đắt, khoảng 50-80 euro, nên tự thiết kế và in vỏ mới là lựa chọn tiết kiệm nhất.

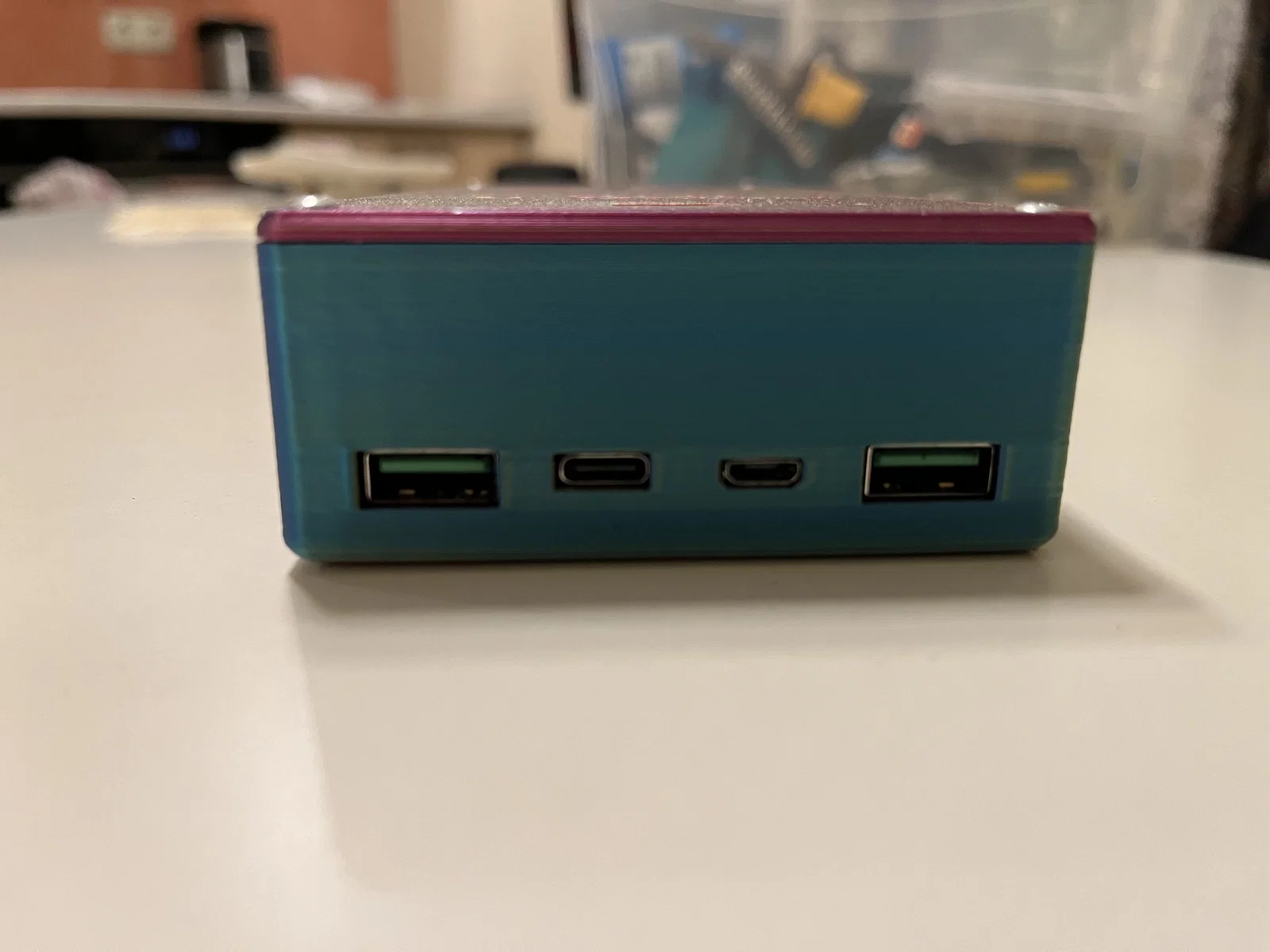

Đây là mô hình 3D đầu tiên tôi tự tay làm. Tuy chưa hoàn hảo nhưng nó hoạt động tốt, các lỗ ốc vít khớp hoàn toàn. Các cổng sạc có bị lệch một chút xíu nhưng không ảnh hưởng gì đến việc sử dụng, cáp USB vẫn cắm vào rất mượt mà.
Tôi biết không nhiều người gặp tình trạng này, nhưng nếu có ai đó cần, tôi rất vui được chia sẻ để giúp các bạn tiết kiệm chi phí và góp phần bảo vệ môi trường bằng cách tái sử dụng thiết bị cũ.
Hướng dẫn in

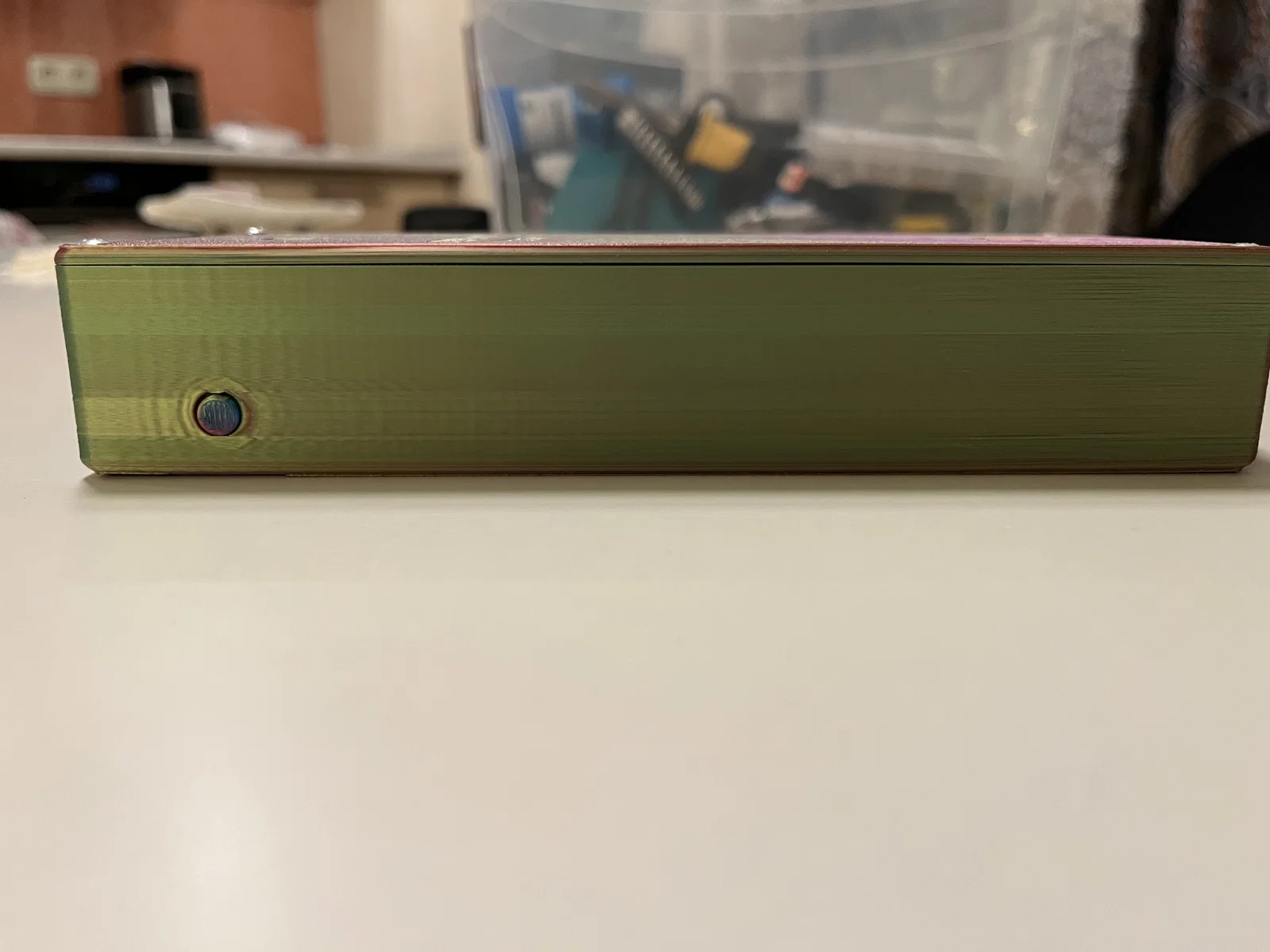

Tôi in bằng nhựa PLA với thiết lập mặc định (vòi phun 0,4mm, layer 0,2mm) trên phần mềm CrealityPrint. Tôi có dùng thêm support dạng tree cho các phần overhang (lỗ cổng sạc và lỗ nút bấm).

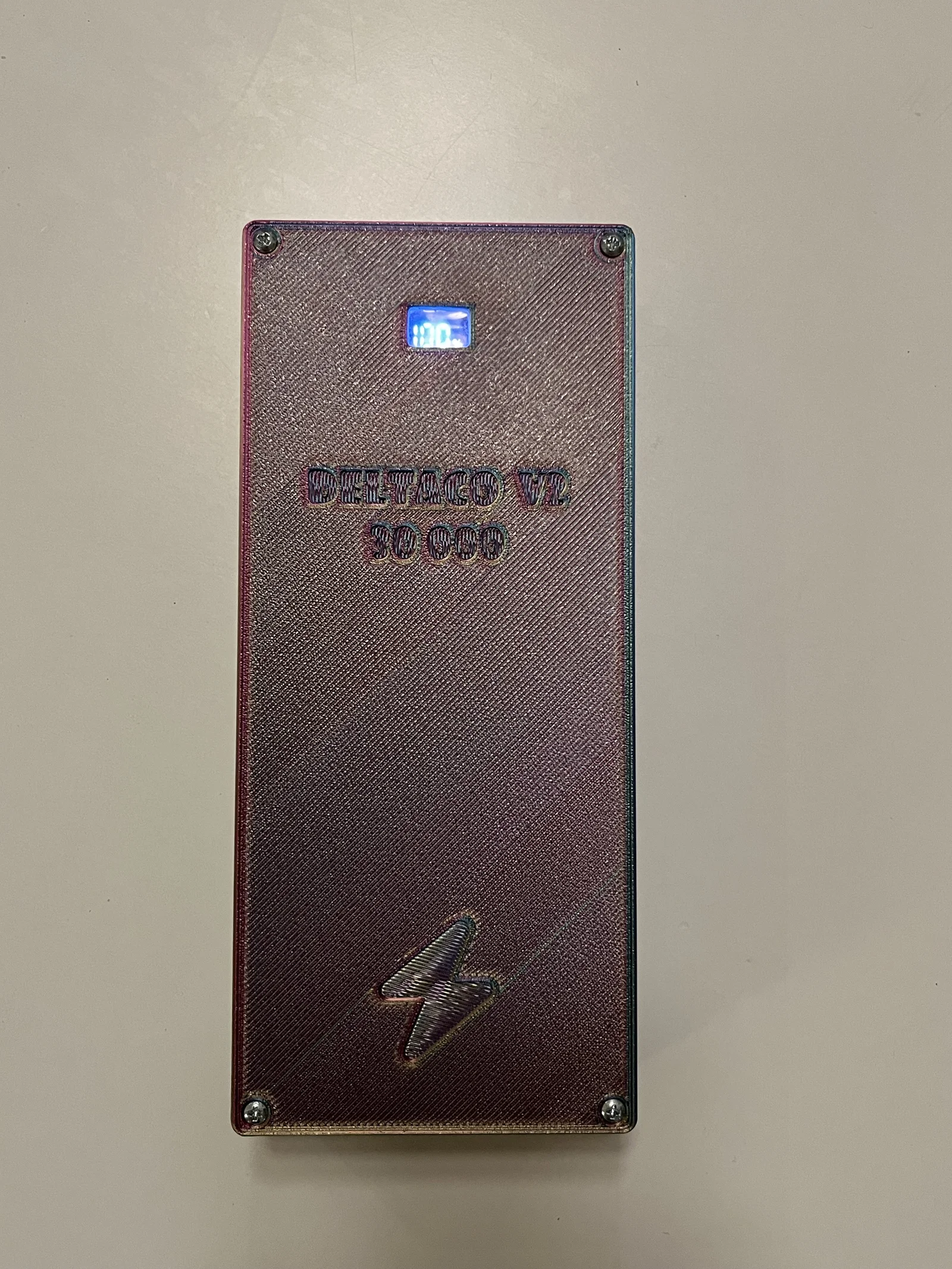

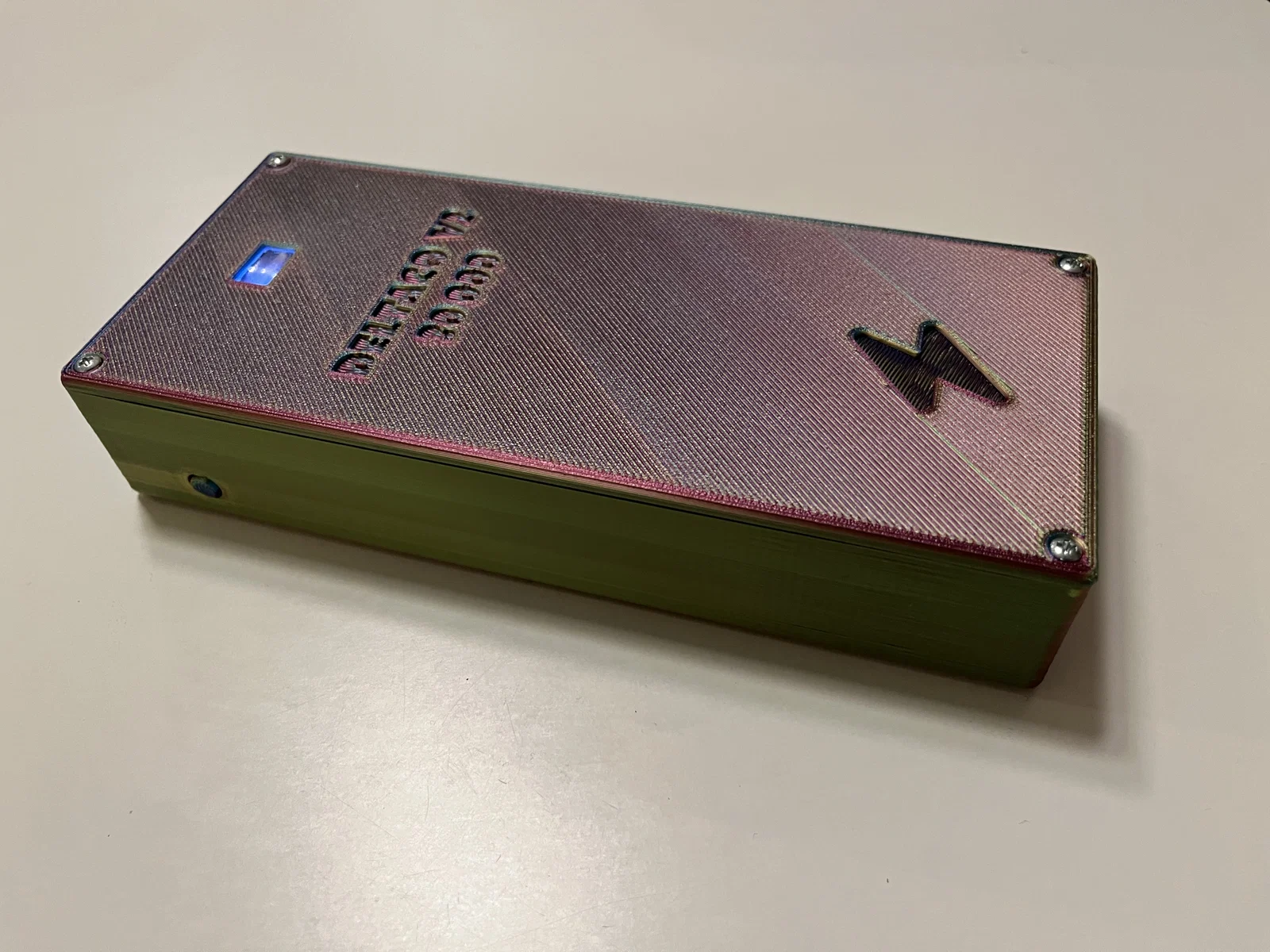

Tôi có dập nổi vài dòng chữ bằng phần mềm CrealityPrint.
Bạn có thể tải về toàn bộ mô hình rồi chọn "Split to objects" để sắp xếp trên bàn in, hoặc tải từng phần riêng lẻ.
Lắp ráp

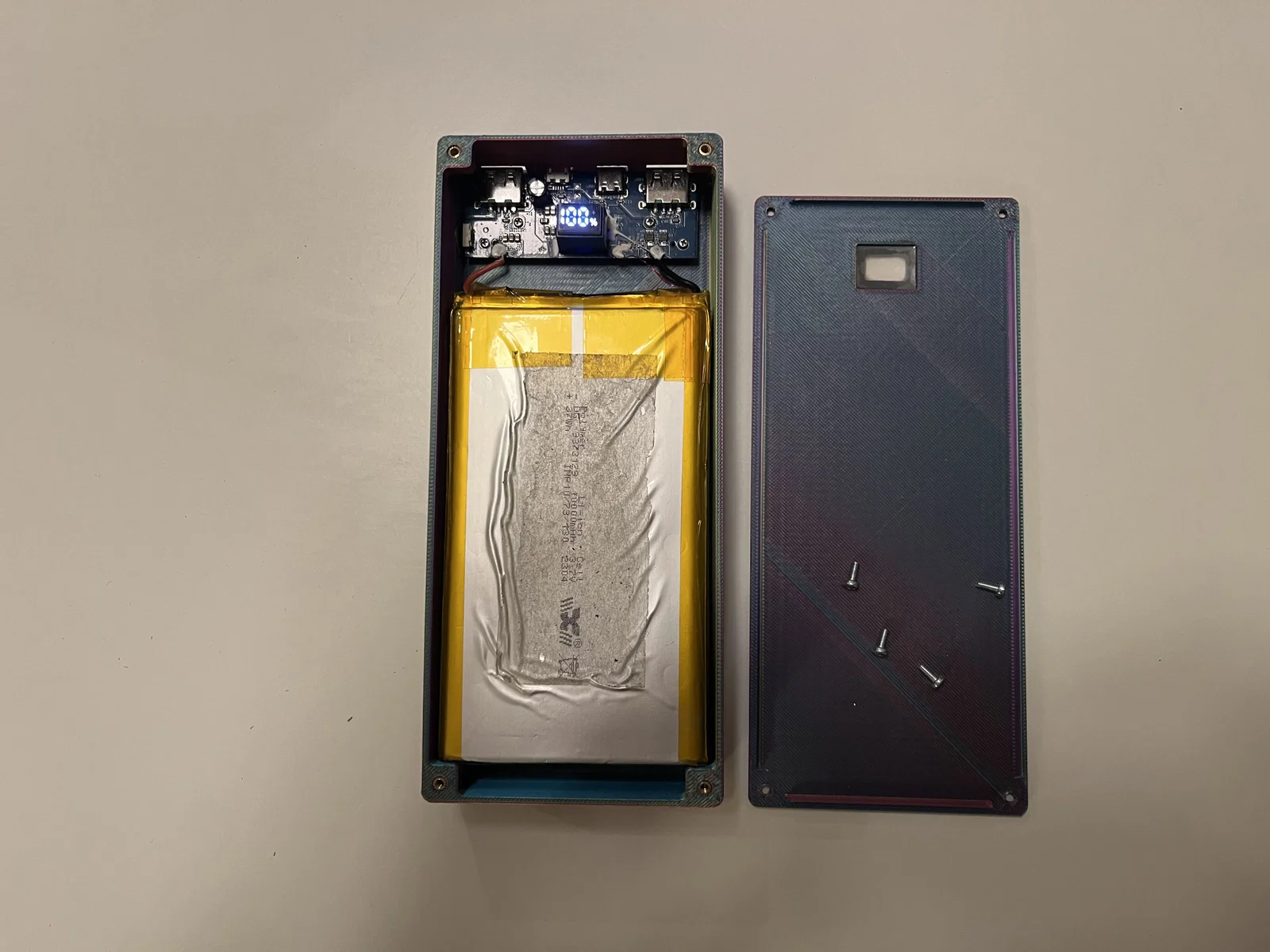

Đối với phần màn hình, tôi cắt từ vỏ chai nước ngọt trong suốt và dán vào mặt dưới của nắp bằng keo epoxy.
Để gắn nắp vào đế, tôi dùng ốc vít và tán ren đồng (brass inserts). Thông số kỹ thuật:
- Tán ren đồng: M2.5/5
- Ốc vít: M2.5/8 (dài 8mm)
Khối pin được dán chặt vào đáy bằng băng dính hai mặt loại tốt.
Tùy chỉnh
Nếu bạn muốn chỉnh sửa, tôi có đính kèm file dự án FreeCad để bạn kiểm tra và điều chỉnh kích thước chính xác.
Chúc các bạn in ấn thành công!
