Giá Đỡ Cuộn Tem Nhãn Đứng Cho Máy In Zebra LP2844

Bạn thấy mẫu này thú vị chứ? Hãy xem thêm các thiết kế khác của mình trên Gachafruit nhé.

Cái giá đỡ này được thiết kế riêng cho dòng máy in tem nhiệt Zebra LP2844, nhưng cũng dùng được cho hầu hết các loại máy in tem nhiệt có kích thước tương đương hoặc nhỏ hơn. Bề mặt kệ có kích thước 184,80 mm x 184,80 mm.

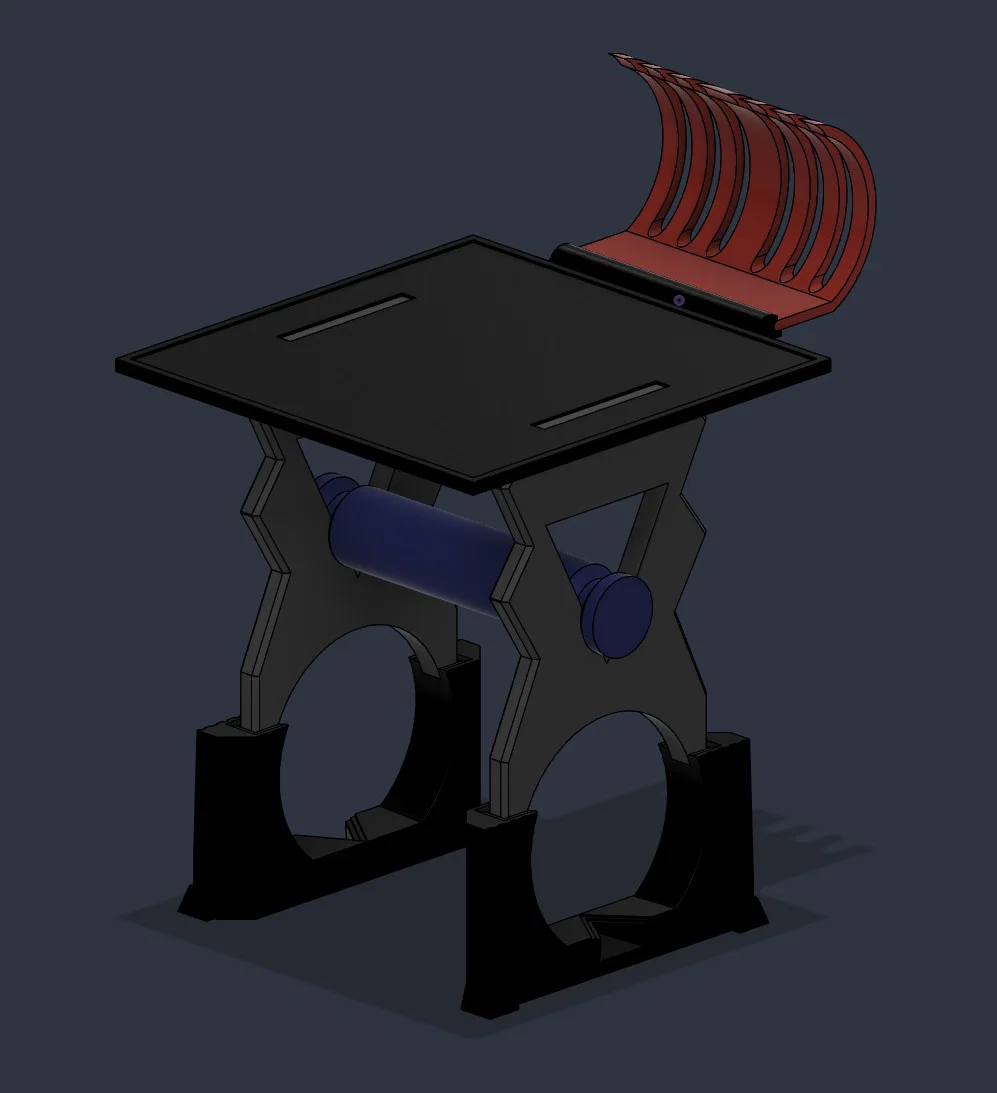

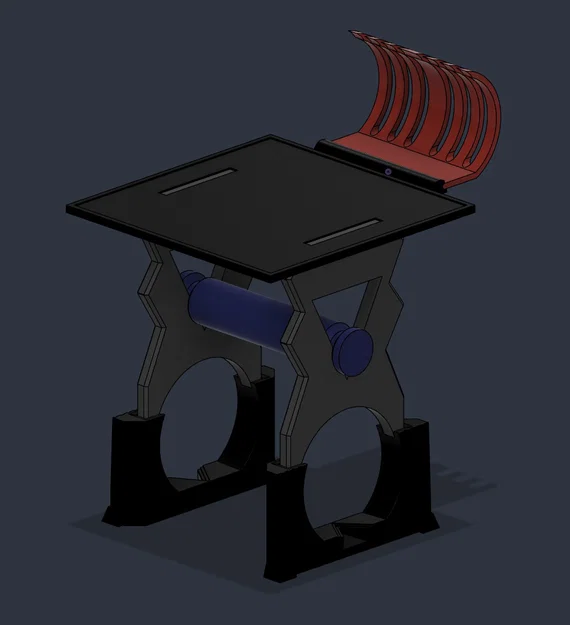

Nó đóng vai trò như một tháp in đứng, cho phép máy LP2844 nằm phía trên cuộn giấy nhiệt treo bên dưới và nạp giấy trực tiếp từ phía sau vào máy in.

Chiều cao giá đỡ tiêu chuẩn rất phù hợp với các cuộn tem nhiệt 4" x 6" thông dụng. Ngoài ra, mình có đính kèm thêm các chân nối dài kiểu postmodern cho những ai cần dùng cuộn giấy loại lớn của doanh nghiệp.

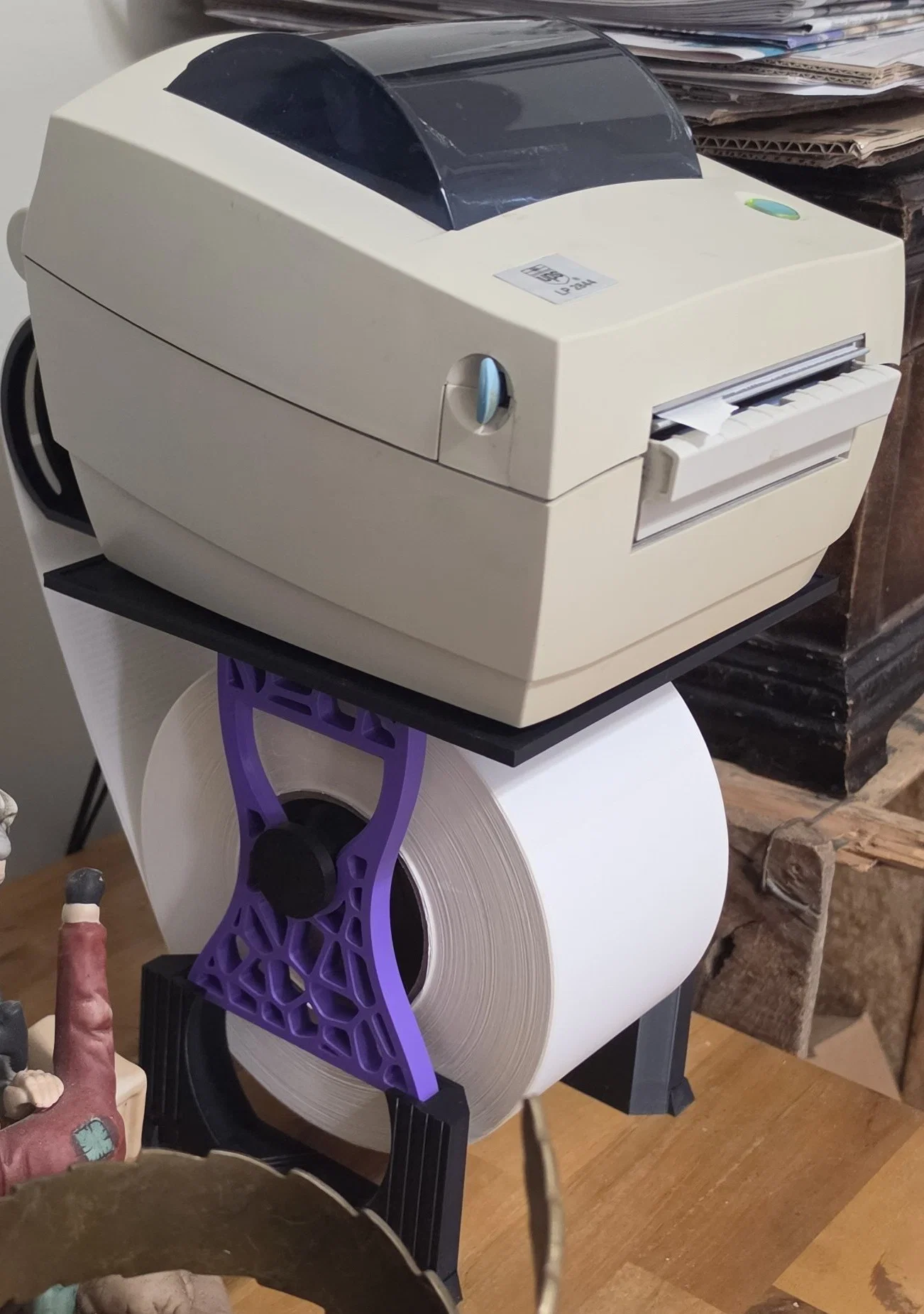

Cuộn giấy cỡ lớn trong ảnh chụp có đường kính khoảng 7 inch / 177,8 mm.

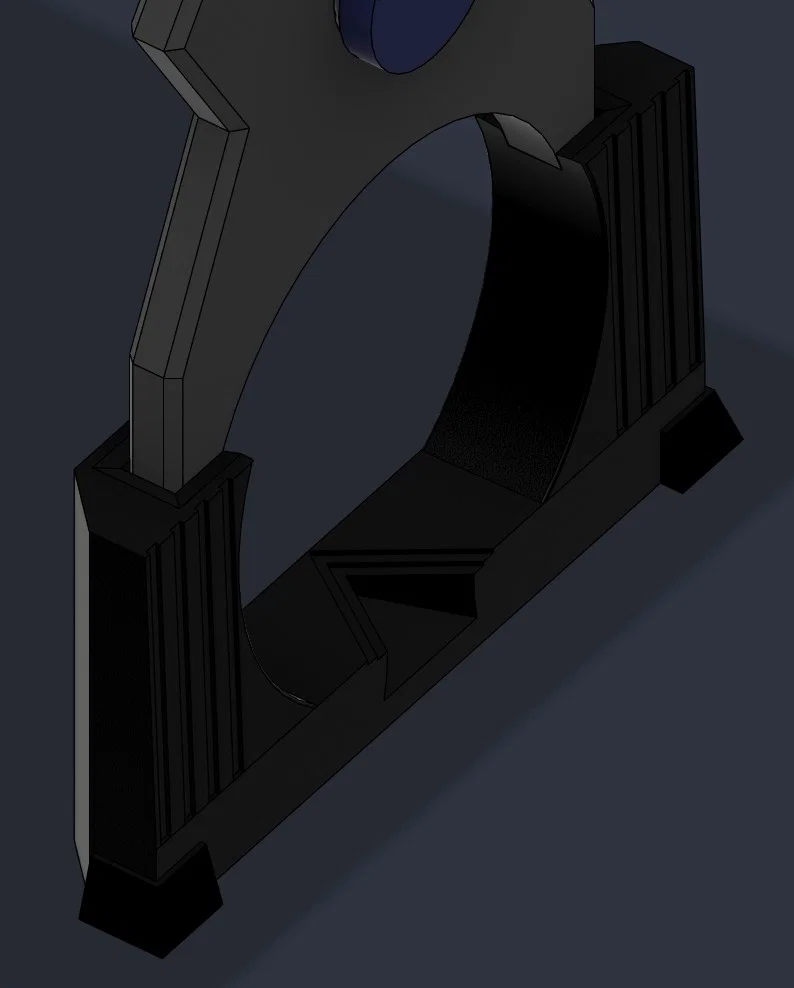

Phần chân nối dài có các điểm gắn lõm ở mặt dưới để vừa vặn với miếng đệm cao su dán mặt sau kích thước 8 mm rộng x 4 mm dày, giúp bảo vệ bề mặt bàn và chống trượt cho giá đỡ.

Trục cuộn giấy

Trục cuộn giấy đi kèm có đường kính 31 mm.

Vui lòng đo đường kính LÕI trong của cuộn giấy trước khi in dự án này.

Nếu lõi cuộn giấy của bạn quá nhỏ so với trục 31 mm, hãy nhắn tin cho mình, mình sẽ tạo một phiên bản kích thước tùy chỉnh cho bạn.

Và nếu bạn lỡ in xong toàn bộ giá đỡ mà mới nhận ra trục không vừa với lõi giấy... đừng lo lắng. Hãy nhắn mình, mình sẽ gửi cho bạn file STL với kích thước chuẩn hoàn toàn miễn phí, thường là ngay trong ngày.

Bộ dẫn giấy lắp ghép

Bộ dẫn giấy phía sau có thiết kế lắp ghép hoàn toàn, có thể tháo rời hoặc thay thế độc lập với phần còn lại của giá đỡ.

Điều này giúp bạn sử dụng được các góc dẫn giấy khác nhau mà không cần phải in lại toàn bộ mặt đế máy in.

Các bộ dẫn giấy sử dụng khớp nối hình tam giác, rất dễ dàng để tái tạo hoặc sửa đổi nếu bạn muốn tự thiết kế kiểu dẫn giấy riêng.

Chân nối dài chiều cao

Các chân nối dài đi kèm cho phép giá đỡ chứa được các cuộn giấy lớn hơn đáng kể.

Mình khuyên bạn nên dùng chân nối dài ngay cả khi cuộn giấy hiện tại không bắt buộc, vì chiều cao tăng thêm sẽ giúp bạn linh hoạt hơn với các cỡ cuộn giấy trong tương lai.

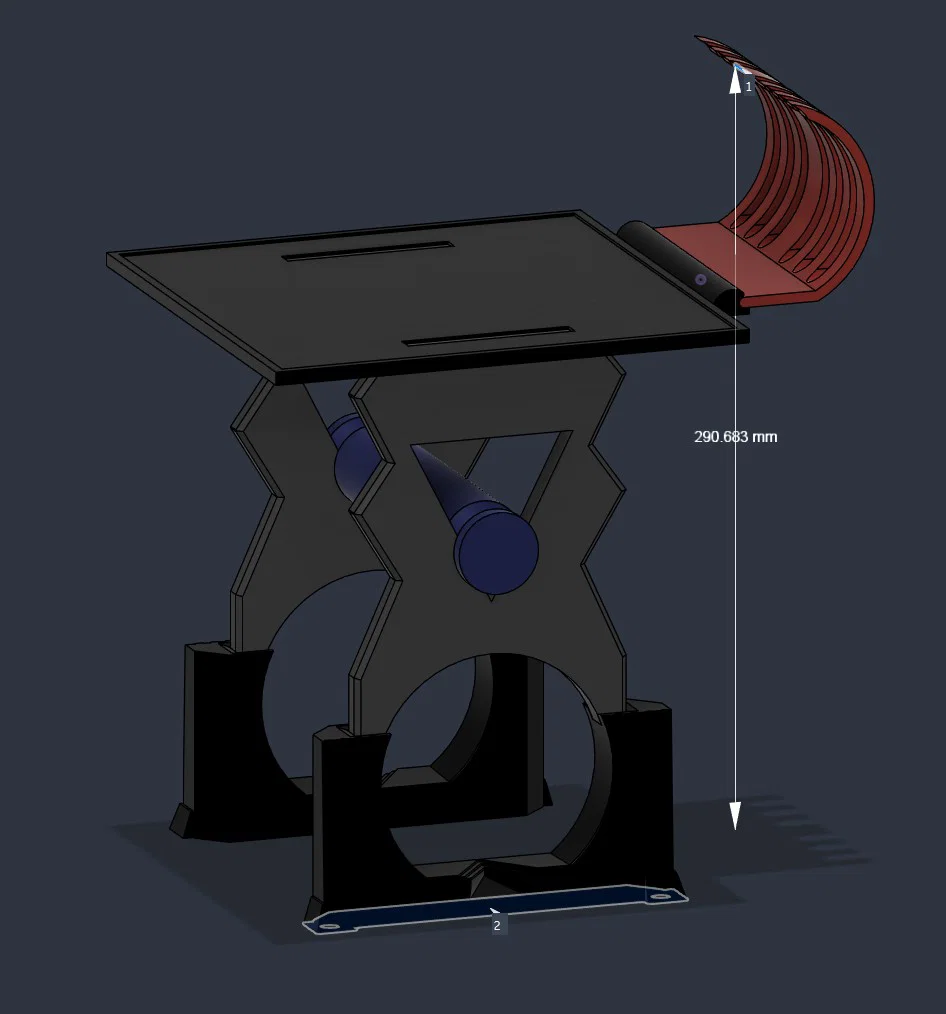

Khi lắp chân nối dài, tổng chiều cao của giá đỡ khoảng:

290,683 mm / 11,44 inch

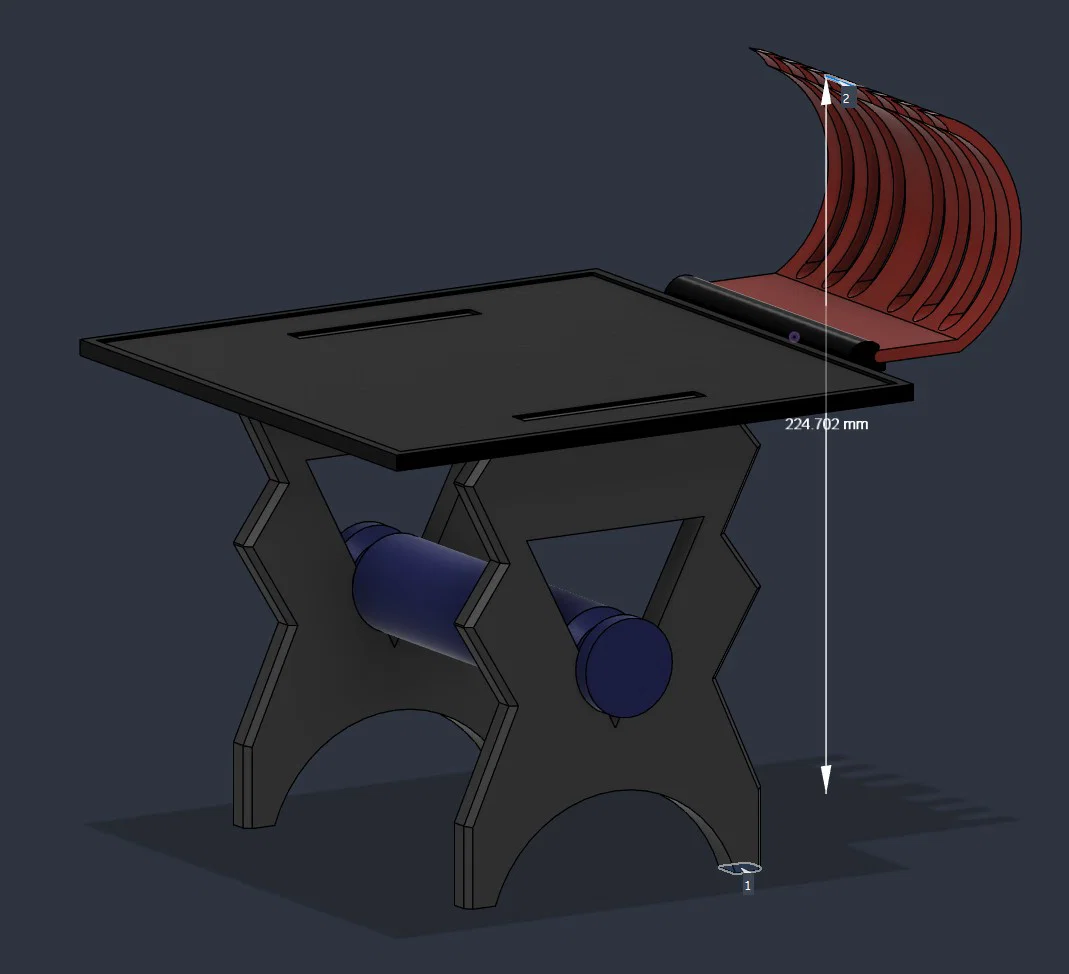

Khi không lắp chân nối dài, tổng chiều cao của giá đỡ khoảng:

224,702 mm / 8,85 inch

Tương thích với chân đế @Our3DCosmos

Các khớp nối hình chữ nhật dùng để gắn chân vào mặt đế máy in tương thích với chân đế từ mẫu "Thermal Printer and Roll Stand" của @Our3DCosmos.

Kết nối này sử dụng cấu trúc khớp nối lắp ép hình chữ nhật kích thước khoảng 64,821 mm x 7,06 mm.

Mình làm vậy để những người dùng đang chuyển từ máy in nhỏ dùng giá đỡ Our3DCosmos sang máy lớn hơn như Zebra LP2844 có thể tận dụng lại những cái chân đã in trước đó, tránh lãng phí nhựa in.

Nếu bạn đang tự thiết kế chân đế riêng, các kích thước này cũng có thể dùng làm thông số tham khảo.

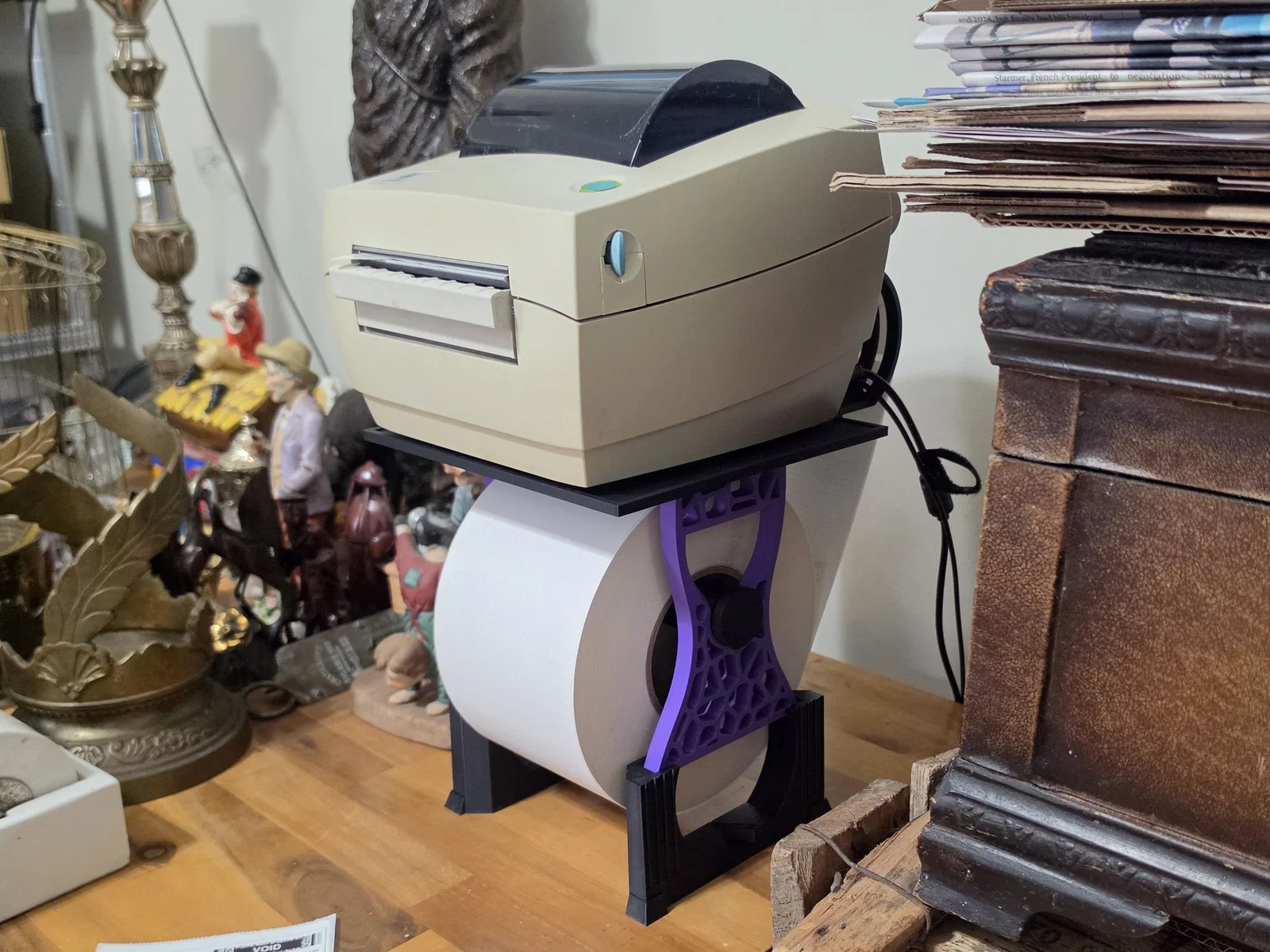

Lưu ý quan trọng về chân đế màu tím trong ảnh

Những cái chân màu tím trong vài bức ảnh mẫu là từ mẫu Thermal Printer and Roll Stand của @Our3DCosmos.

Chúng xuất hiện chỉ vì mình đã in chúng từ trước và muốn tận dụng lại để đỡ phí nhựa.

Chân đế màu tím của Our3DCosmos không đi kèm trong tệp tải xuống này.


Giá đỡ trong tệp tải xuống này bao gồm các chân đế do chính mình thiết kế, và không có phần nào của thiết kế này là sao chép hay lấy từ mẫu của Our3DCosmos.

Nếu bạn đặc biệt thích bộ chân màu tím, hãy ghé thăm trang Maker World của @Our3DCosmos để tải về từ tác giả gốc nhé.

Bản quyền / Sửa đổi

Bạn thoải mái sửa đổi thiết kế này để phù hợp với nhu cầu sử dụng của mình.

Bạn cũng có thể chia sẻ các phiên bản đã sửa đổi, miễn là ghi rõ nguồn và công nhận tác giả gốc.

Không được phép thương mại hóa hoặc bán lại thiết kế này hay các phiên bản sửa đổi của nó.

Tệp CAD

Tệp CAD gốc đầy đủ của dự án này luôn sẵn sàng theo yêu cầu cho bất kỳ ai muốn tự tạo các sửa đổi riêng, làm bộ dẫn giấy khác, trục tùy chỉnh hoặc các phụ kiện tương thích khác.
