Bộ giá đỡ treo dưới bàn cho bảng vẽ Blick Sketch Pad (23.5" x 26")

Tổng quan

Bộ giá đỡ treo dưới gầm bàn được thiết kế chắc chắn, nhỏ gọn để cất giữ Bảng vẽ Blick Sketch Pad kích thước 23-1/2" x 26" (mã #22945-1002) gọn gàng ngay dưới khu vực làm việc của bạn. Giải pháp này giúp giải phóng diện tích mặt bàn, đồng thời giữ cho bảng vẽ của bạn luôn an toàn và dễ dàng lấy ra sử dụng.

Điểm nổi bật về kỹ thuật

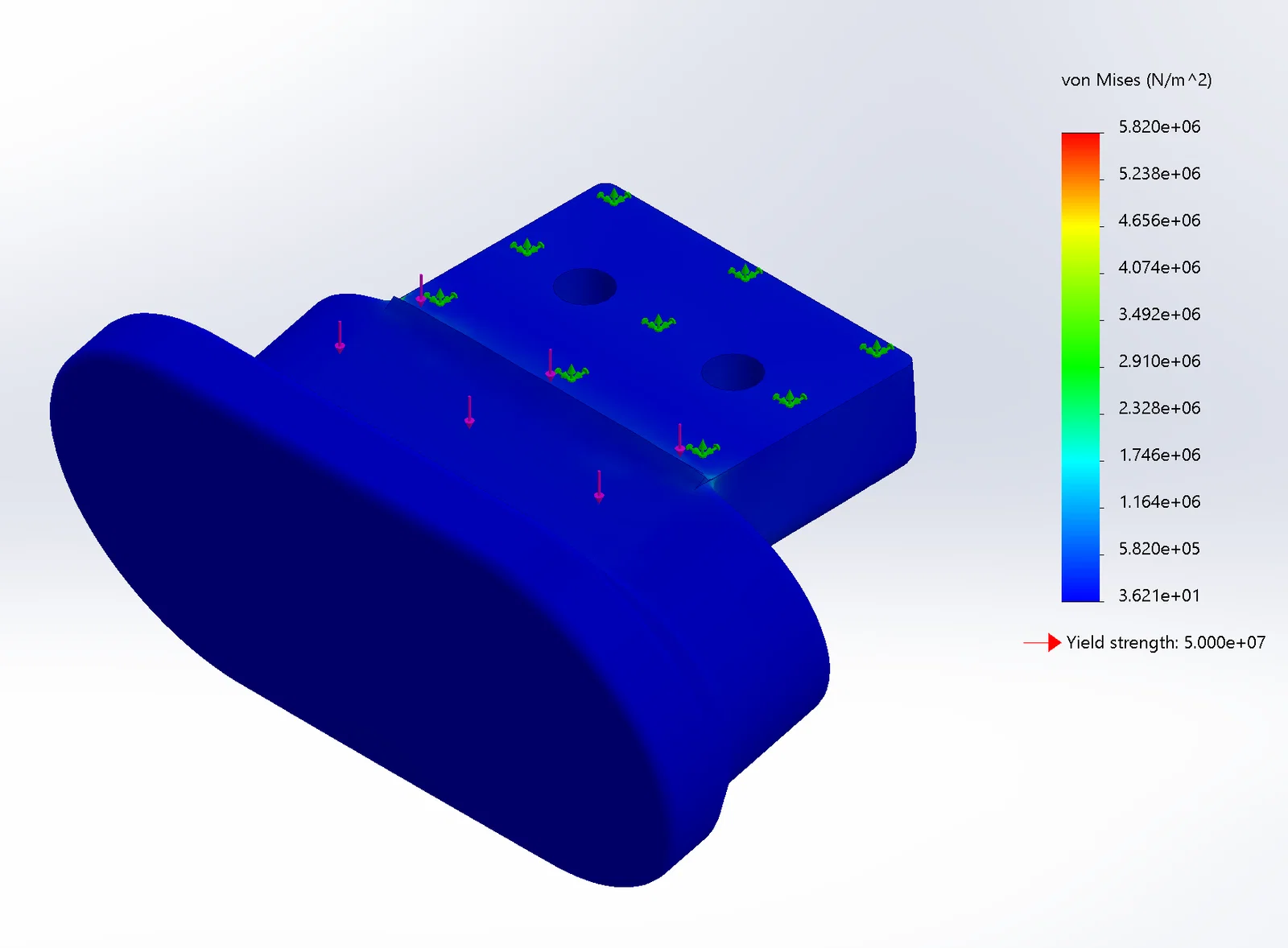

• Đã kiểm chứng FEA (FOS > 8.5): Được phân tích kỹ lưỡng trên SolidWorks với tải trọng bình thường 40 N (~9 lbs). Ứng suất đỉnh đo được chỉ là 5.82 MPa so với độ bền chảy 50 MPa, đảm bảo không bị biến dạng hay hư hỏng cấu trúc trong điều kiện sử dụng thực tế.

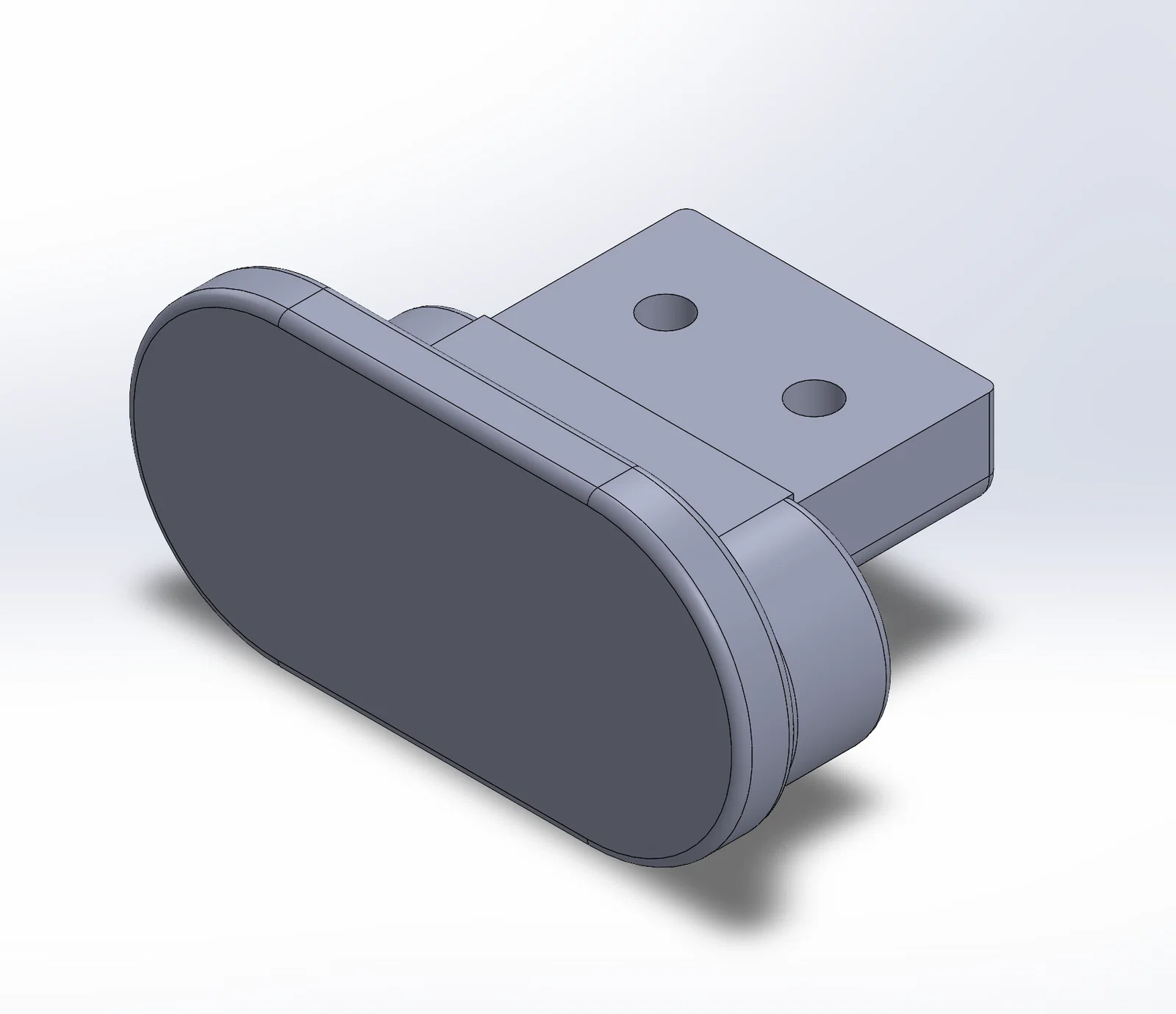

• Tệp nguồn CAD đi kèm: Cung cấp tệp SolidWorks gốc (.SLDPRT) để bạn dễ dàng chỉnh sửa hoặc điều chỉnh kích thước theo thông số bàn làm việc riêng.

• Độ chính xác cao: Bản vẽ kích thước đầy đủ được đính kèm trong hình ảnh để bạn kiểm tra khoảng trống trước khi in.

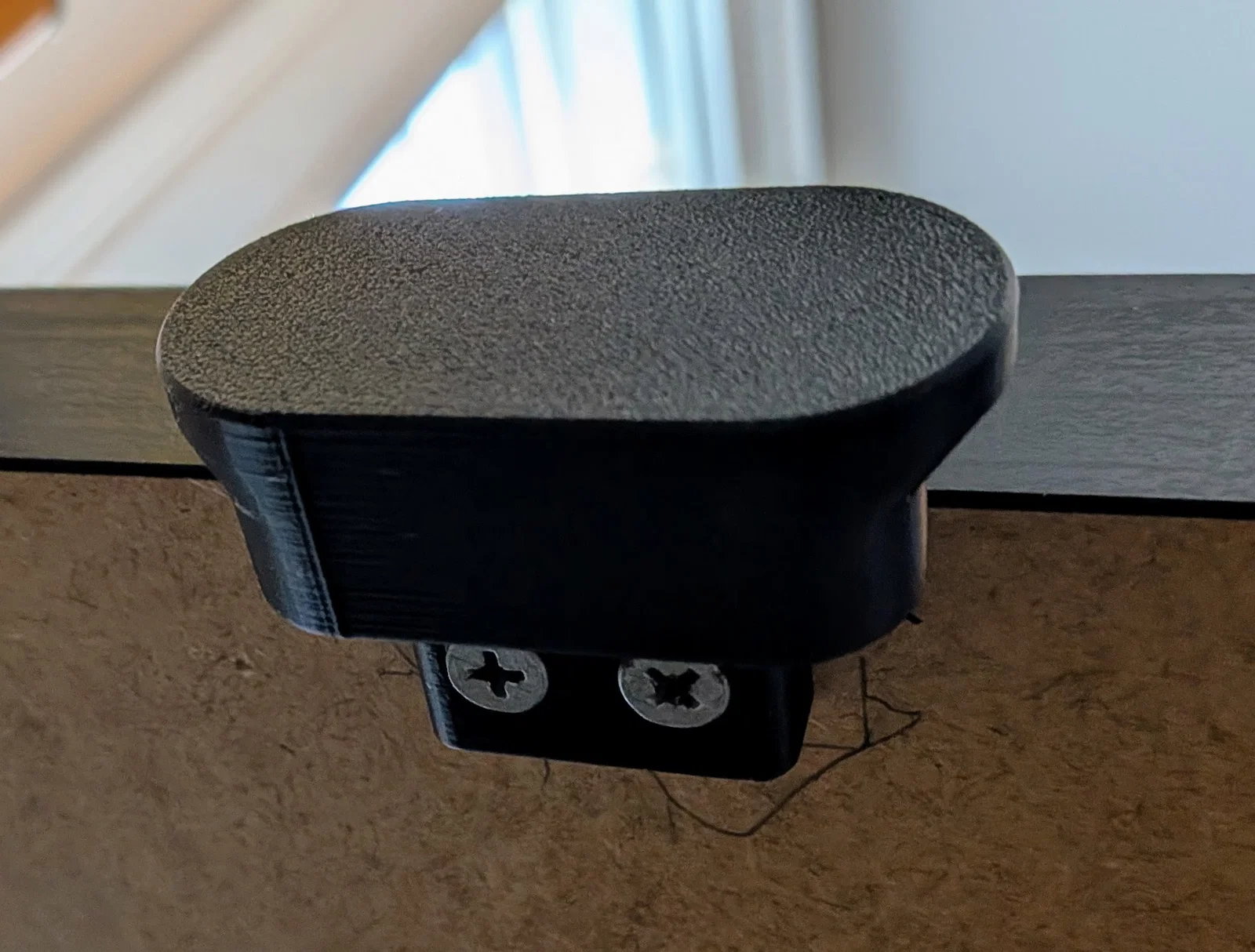

• Lỗ bắt vít âm: Thiết kế lỗ bắt vít âm giúp đầu ốc nằm phẳng hoàn toàn, tránh gây trầy xước hoặc vướng víu cho bảng vẽ.

Khuyên dùng thông số in

• Vật liệu: PETG, ABS hoặc PLA với độ đặc cao.
• Độ cao lớp in (Layer Height): 0.20 mm hoặc 0.28 mm.
• Độ đặc (Infill): 35% – 50% (Khuyên dùng kiểu Gyroid hoặc Grid để tăng độ cứng vững cho kết cấu công xôn).
• Số lớp tường (Wall Loops / Perimeters): 4 đến 5 lớp (rất quan trọng để đảm bảo độ bền cho lỗ bắt vít).
• Hướng in: Đặt nằm nghiêng để đường vân nhựa chạy song song với mặt bàn, giúp tối ưu khả năng chịu lực cắt.
• Hỗ trợ (Supports): Không cần dùng support khi in ở tư thế đặt nằm.

Hướng dẫn lắp đặt

1. Kiểm tra bản vẽ kích thước trong phần hình ảnh để đảm bảo khoảng trống phù hợp.
2. Khoan mồi trước dưới gầm bàn để tránh nứt gỗ.
3. Căn chỉnh hai thanh ray song song bằng cách dùng chính bảng vẽ để căn khoảng cách, sau đó bắt vít cố định.
