Bộ đùn paste (Paste Extruder) cho Ender 3

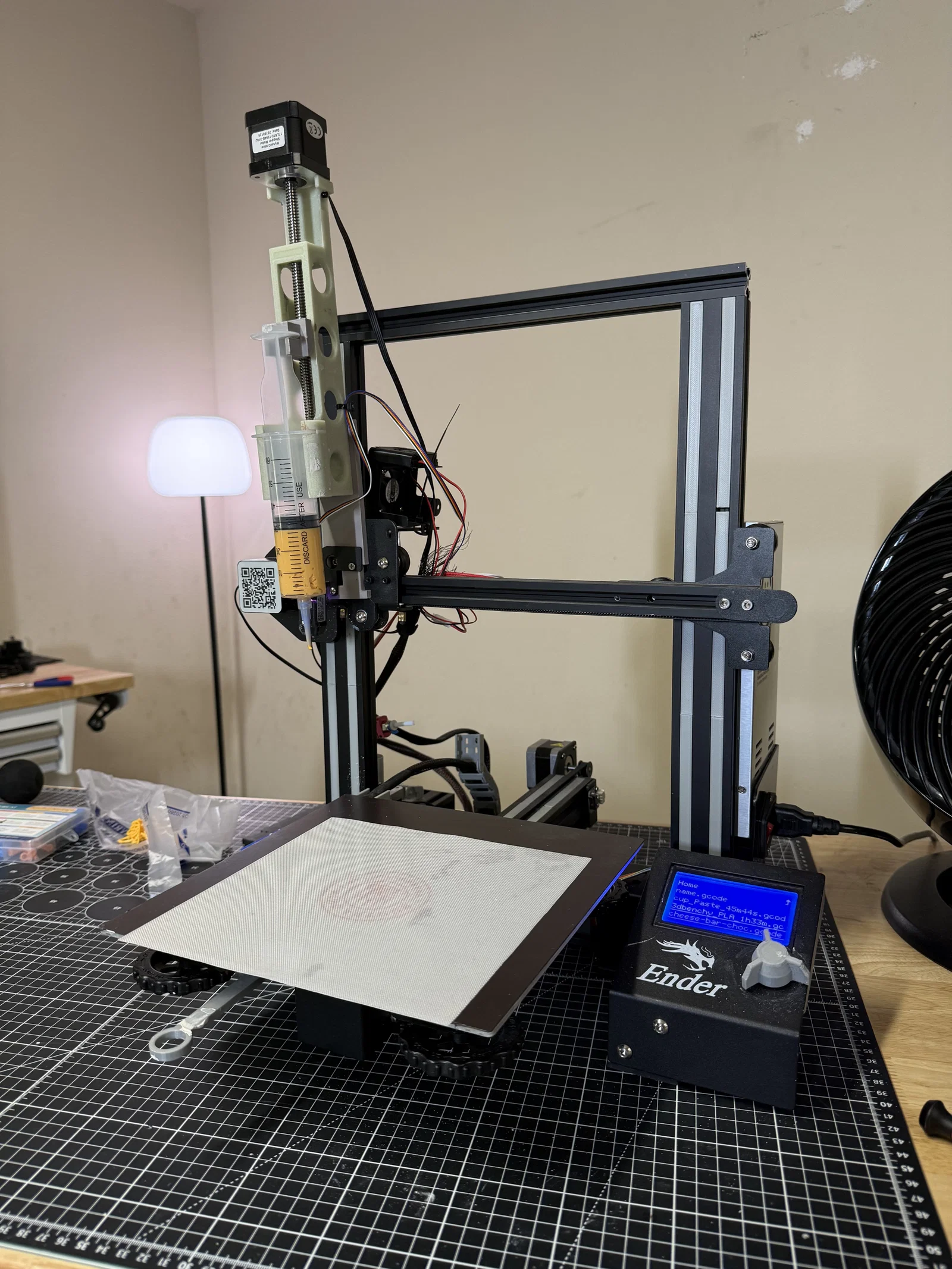

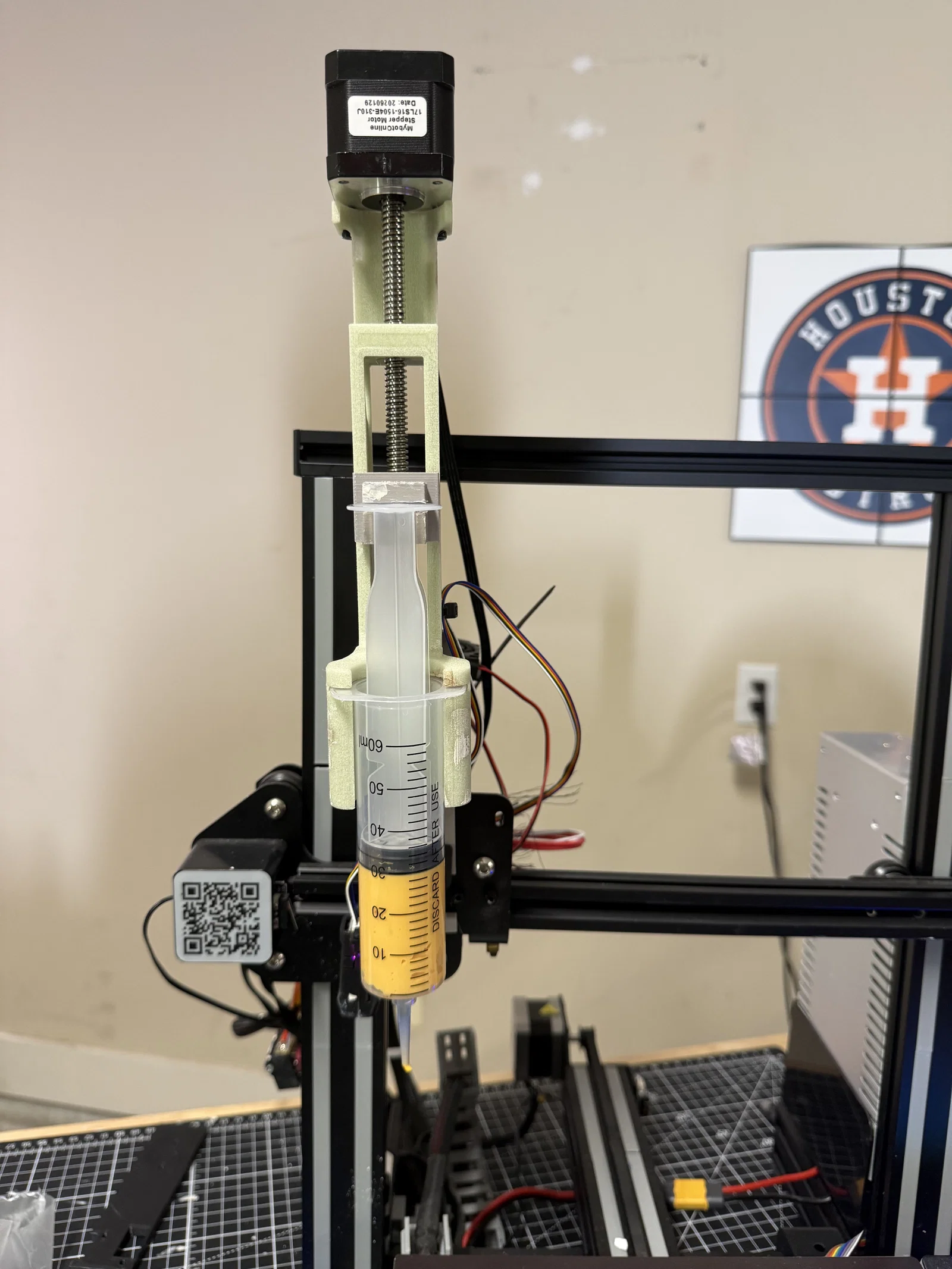

Gắn ống tiêm 60cc vào máy in Ender 3 của bạn để in các vật liệu dạng sệt. Bộ tài liệu này bao gồm các file adapter, thiết lập gcode và thông số slicer cần thiết để bạn bắt đầu thử nghiệm in với nhiều loại paste khác nhau.
Mô tả

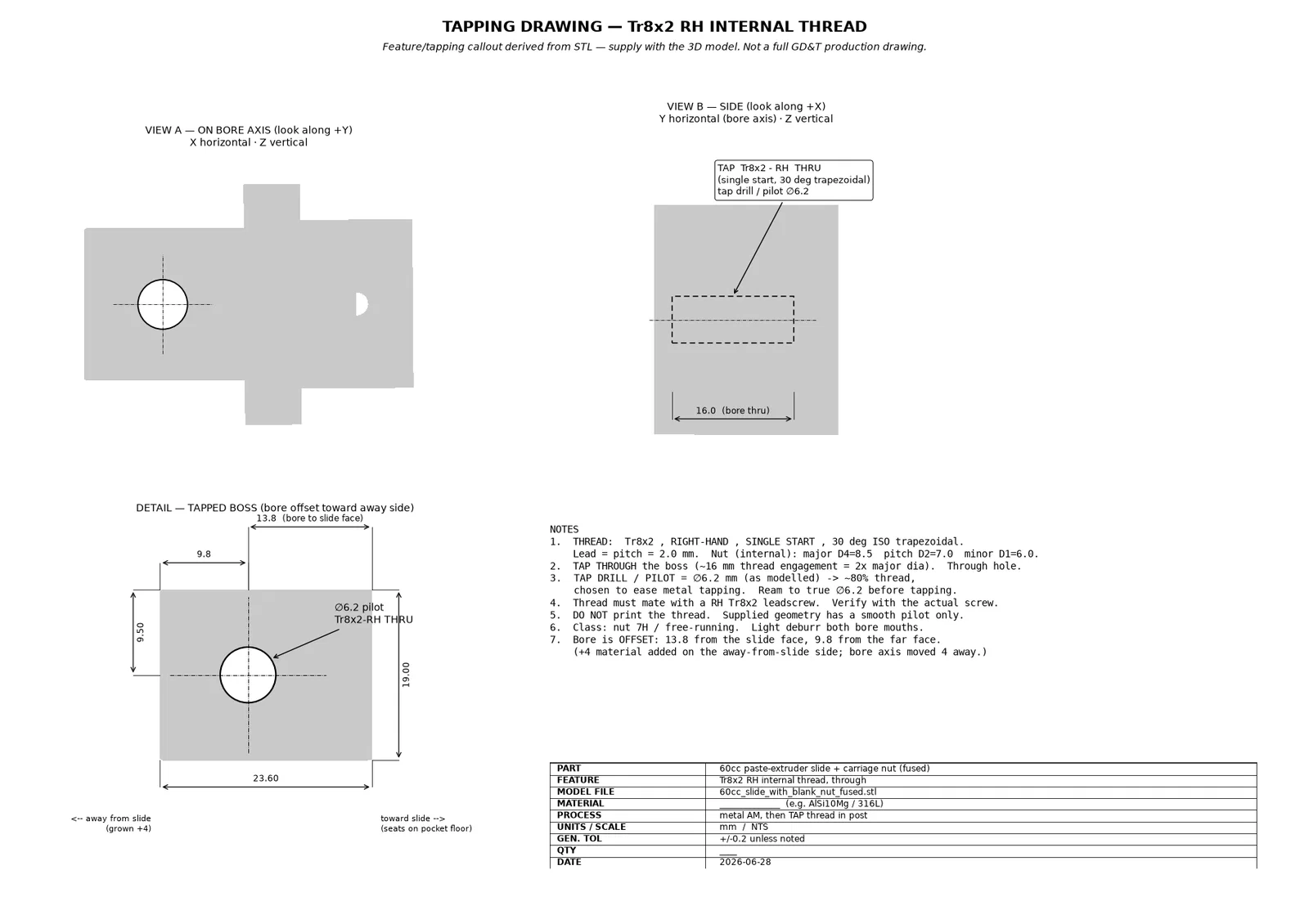

Bạn hãy xem phần đế gốc để biết thêm chi tiết. File 3mf đã bao gồm tấm adapter để gắn vào Ender 3, cùng với đai ốc/thanh trượt có lỗ đủ lớn cho đai ốc mặt bích đi kèm với bộ đùn tại đây (https://amzn.to/3Rpo9nh).
Ống tiêm: https://amzn.to/4fcfLkj
Đầu kim: https://amzn.to/4fKdxZw
Điểm mấu chốt là bạn phải căn chỉnh cài đặt in thật chuẩn. Mỗi loại vật liệu sẽ có đặc tính khác nhau, nhưng bạn sẽ cần tạo một cấu hình máy in, sợi nhựa (filament) và profile in riêng. Lưu ý rằng bạn cần đảo ngược chiều motor đùn trên bo mạch hoặc xử lý trong gcode giống như mình. Mình có dùng một đoạn script Python nhỏ để đảo chiều. Dưới đây là một số thiết lập mình đã áp dụng:
Máy / firmware
- M302 S0 — cho phép in nguội (đây là điều kiện tiên quyết)
- M92 E1600 — E-steps cho paste (trục vít 2mm × 16 microsteps, không cần nạp lại firmware)
- Relative E (M83), "đường kính" vòi phun đặt là 2.0mm, tắt tất cả các bộ gia nhiệt về 0
- Prime thủ công (dùng lệnh G1 E8 để tạo áp lực cho đầu kim, sau đó kéo bỏ phần dư) — paste sẽ không tự nạp được
- End G-code cần có lệnh E-2 để rút nhựa giảm áp, tránh bị rỉ nhựa
Sợi nhựa (Filament)
- Đường kính sợi: 26.7mm (tương đương đường kính trong của ống tiêm 60cc)
- Tỷ lệ dòng (Flow ratio): 1.5, tốc độ thể tích tối đa: 80
Quy trình (Slicer)
- Bật chế độ Vase/spiral, 1 tường, 0% infill, 0 lớp trên, 1 lớp dưới
- Chiều cao lớp in: 1.0mm, chiều rộng đường in: 2.5mm
- Tốc độ in: 10 mm/s, tốc độ di chuyển: 30, không dùng brim/skirt
