Kính thiên văn vô tuyến 1.4m dạng gấp cho quan sát vạch Hydro 1420MHz

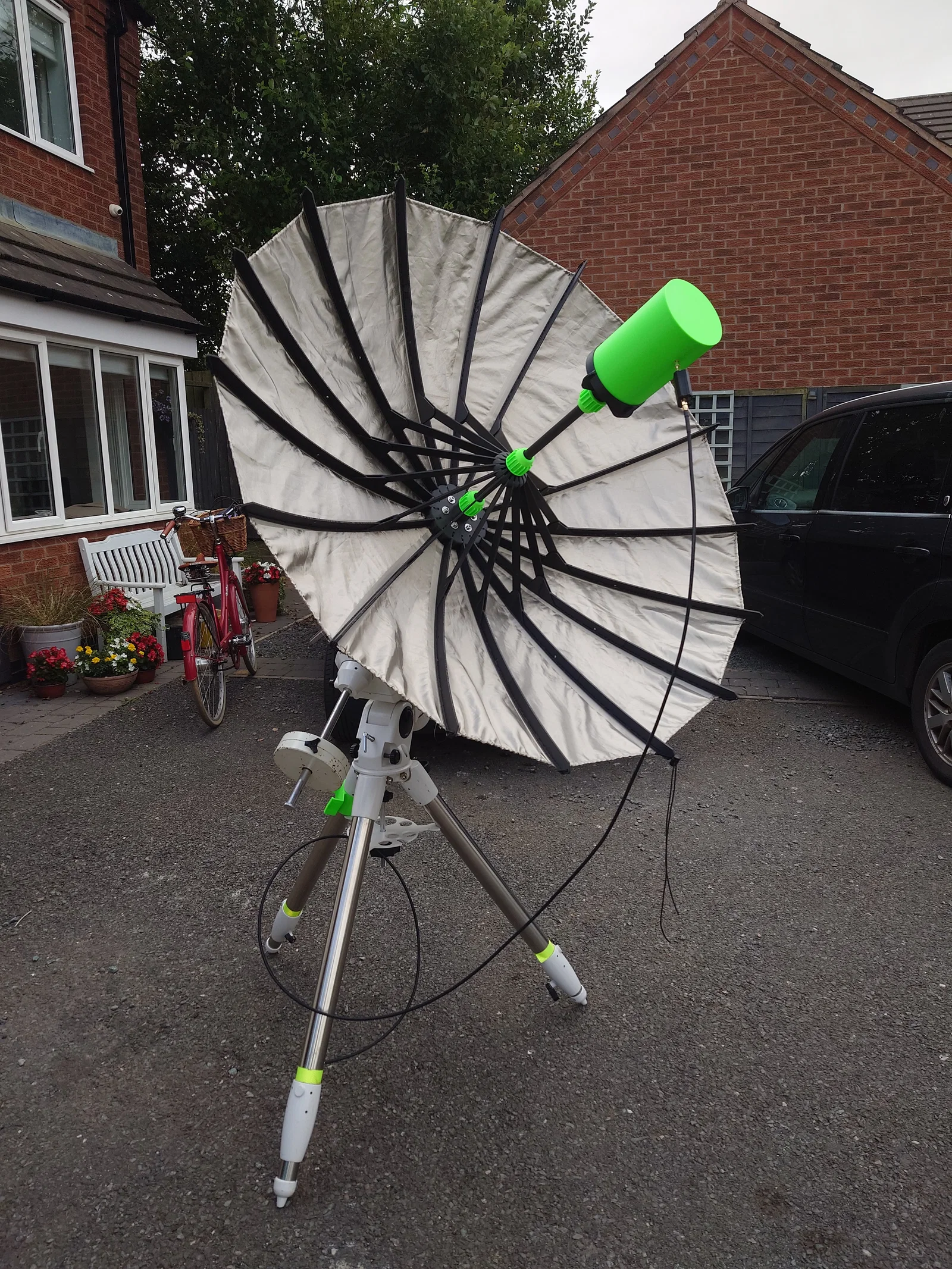

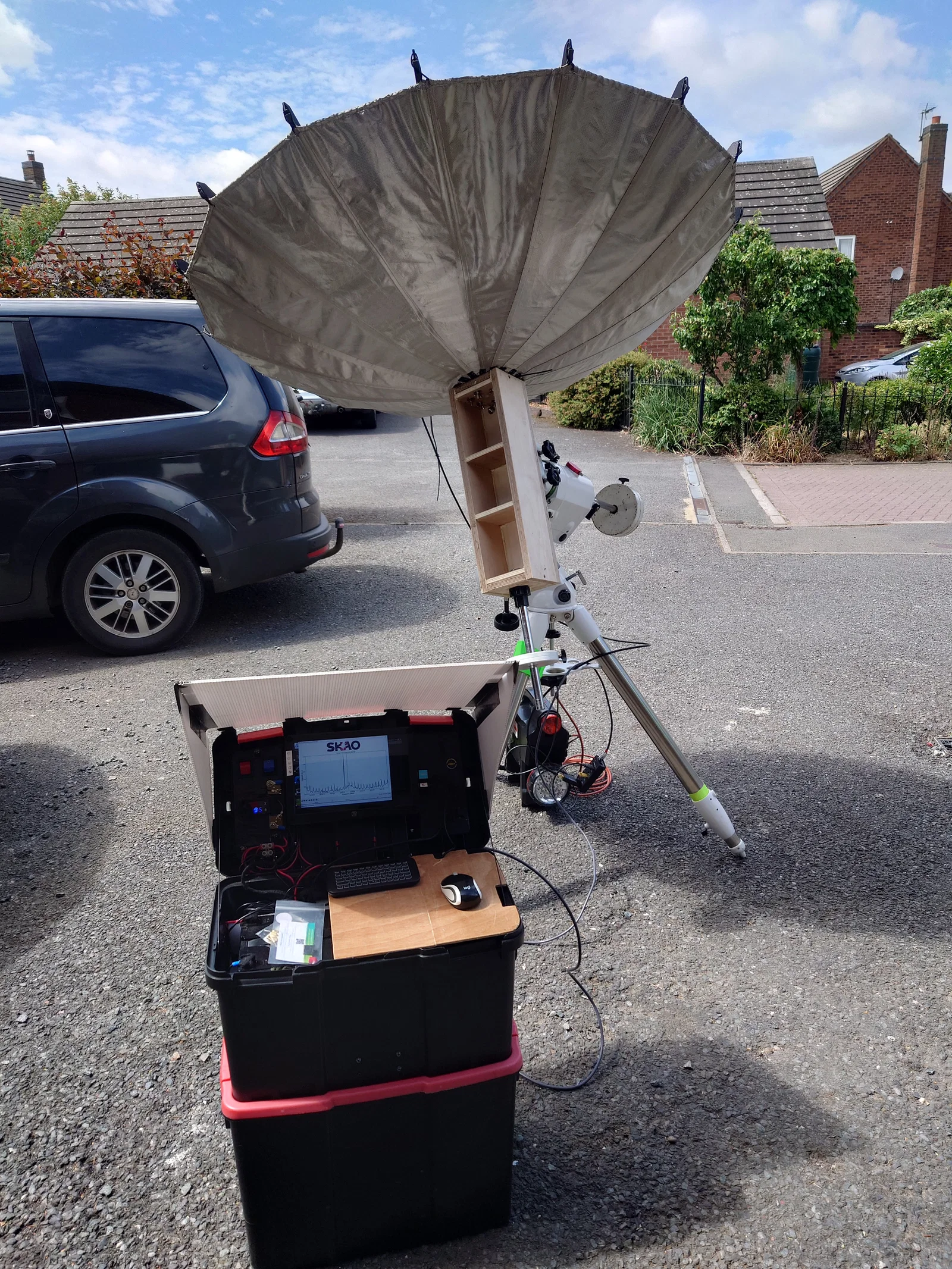

Thiết kế của mình được lấy cảm hứng từ một chiếc kính thiên văn vô tuyến mà mình thấy, vốn được làm từ dù phản quang dùng trong nhiếp ảnh. Loại đó có đường kính dưới 1m và vải EMF được dán ở mặt trong. Mình nghĩ sẽ hay hơn (và cũng là một thử thách) nếu tự thiết kế một phiên bản lớn hơn với hình dạng parabol chuẩn cùng một lớp phủ vải EMF được làm riêng.

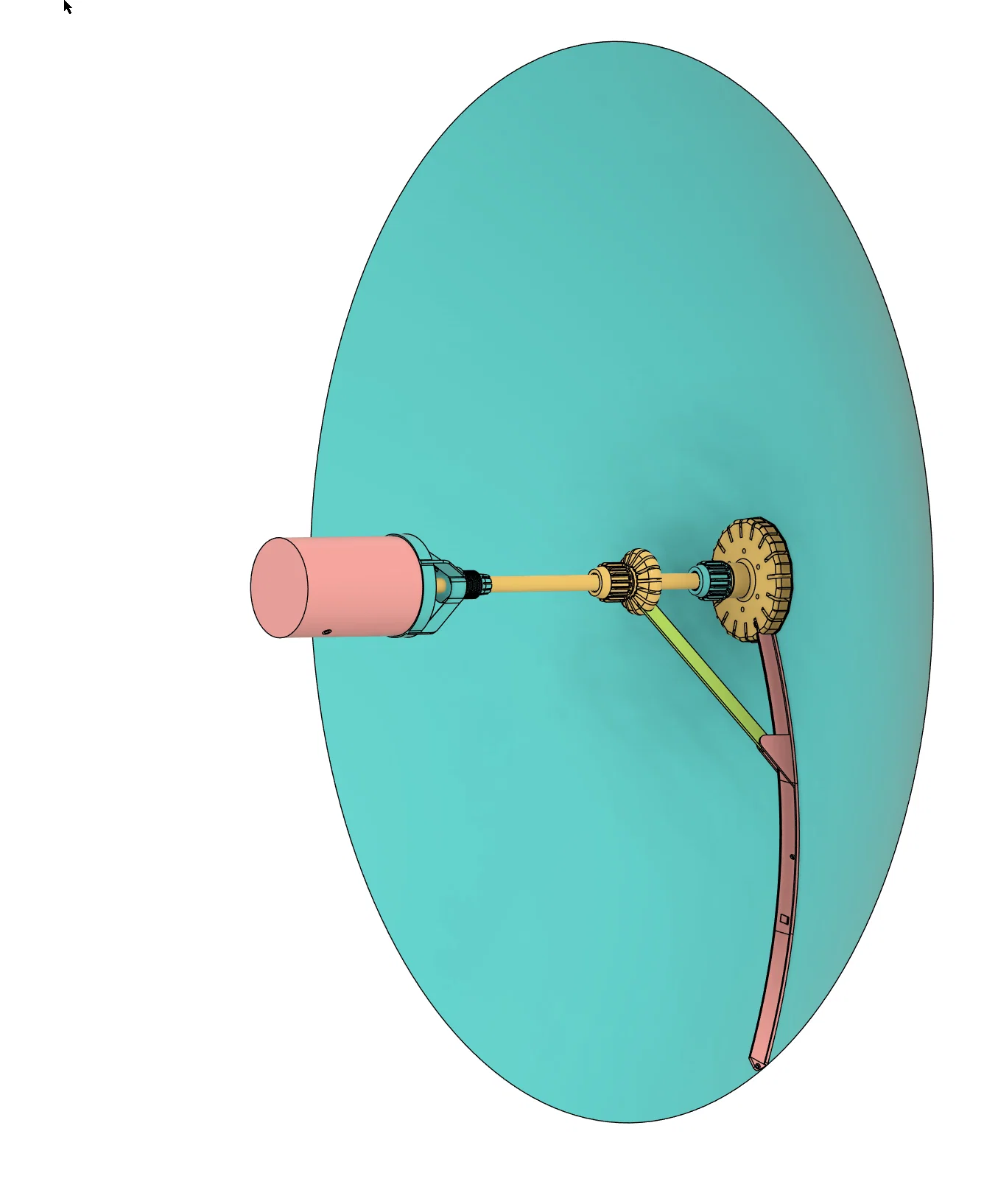

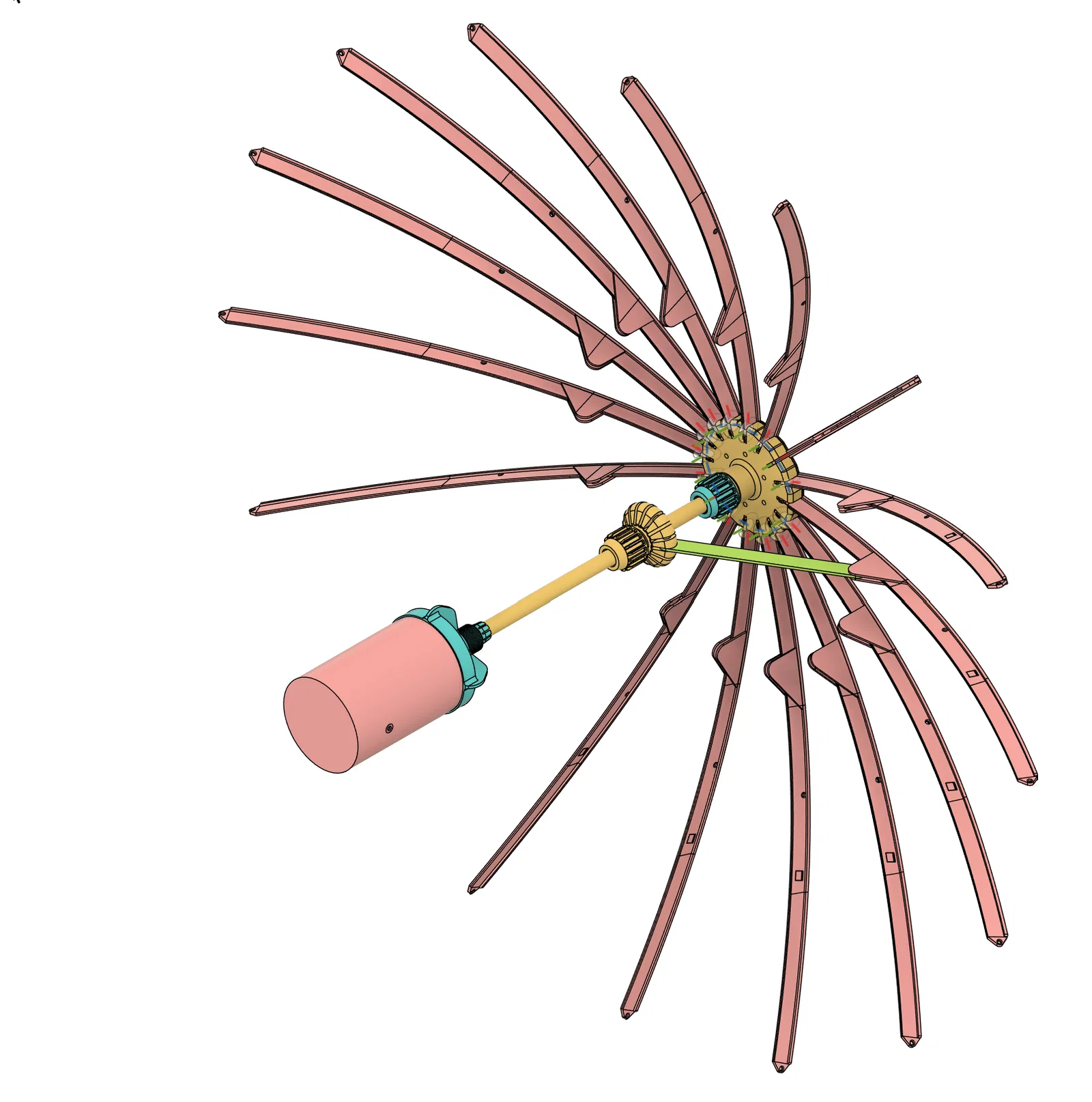

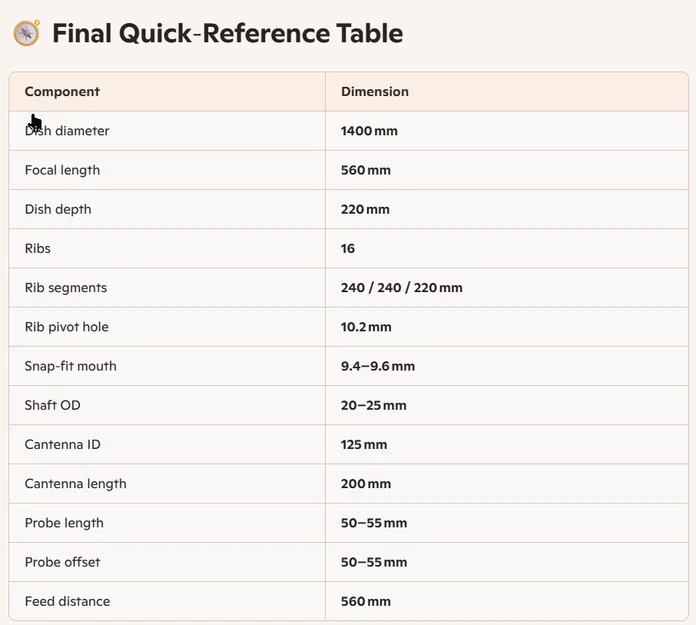

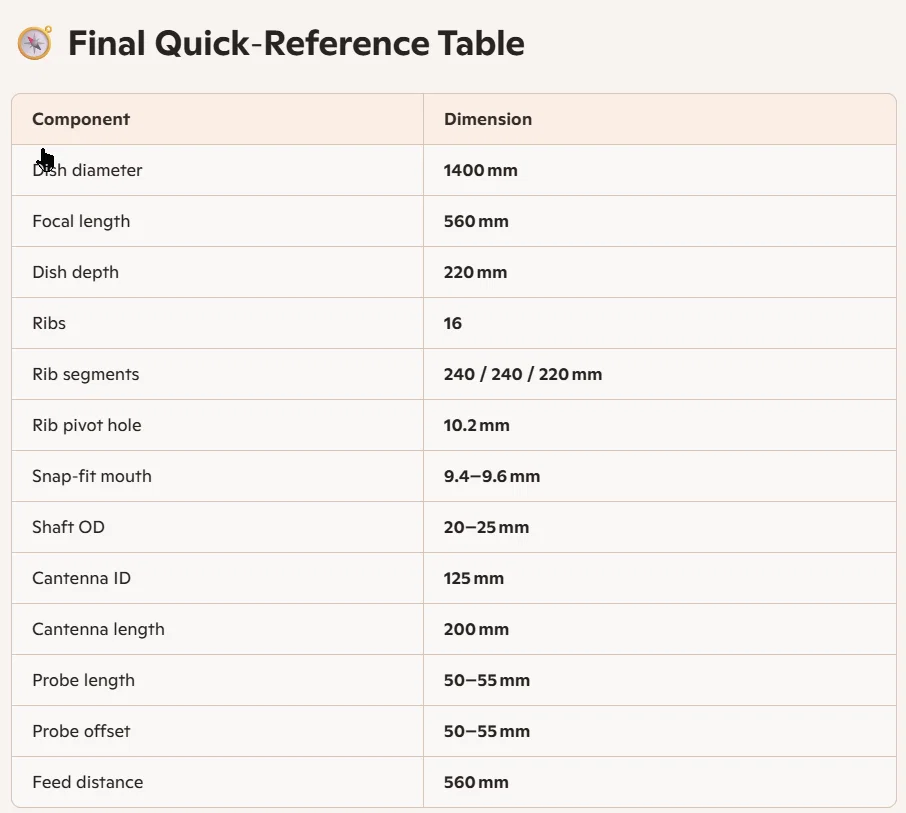

Các linh kiện được thiết kế trên phiên bản miễn phí (phi thương mại) của Autodesk Fusion (file Fusion Archive nằm trong bộ dữ liệu). Hầu hết các chi tiết được in bằng PETG-CF, riêng ống dẫn sóng (wave guide) và đai ốc kẹp được in bằng PETG cơ bản. Các thanh sườn quá lớn so với bàn in của máy Bambu A1 nên mình đã in thành 3 phần rồi dán lại bằng keo epoxy 2 thành phần. Các thanh sườn được in nằm ngang để các lớp in chịu lực nén, giúp tăng độ bền. Một lớp mút neoprene dày 2mm có keo dán được dán lên mỗi thanh sườn để tránh việc PETG-CF làm rách vải EMF.

Mình đã làm một mẫu giấy để cắt vải EMF, chừa mép 20mm để may. Các đường may hướng tâm được may đôi. Tại đầu ngoài của mỗi thanh sườn có các lỗ xỏ, mình luồn dây thun 3mm qua đó và qua mép ngoài của vải, đan chéo tại mỗi thanh để giữ cho vải căng trên bề mặt các thanh sườn. Dây thun 3mm cũng được dùng để cố định vải tại trục trung tâm. Bạn có thể xem bản vẽ bố cục trong phần lắp ráp Fusion để cắt vải.

Mình đã đính kèm một file bảng tính liệt kê danh sách mua sắm những vật dụng cần thiết. Mình cũng đã tải lên các file .3mf như lúc mình thực hiện lần in cuối cho các linh kiện riêng lẻ.
