Bộ giá treo cưa máy cho khung ROPS máy kéo Kubota

Cách đây một thời gian, mình có làm vài cái móc gắn lên khung ROPS của máy kéo để treo mấy dụng cụ cán dài, rồi nhiều anh em hỏi liệu mình có thể chế lại thành móc treo cưa máy không... thế là ý tưởng đó cứ ám ảnh mình, trở thành một bài toán mà mình phải giải quyết cho bằng được. Mình mất khá nhiều thời gian, thử nghiệm thất bại vài lần cho đến khi ra được thiết kế ưng ý như hiện tại, dùng thấy khá ổn.

Hỏi & Đáp

Hỏi: Bạn có làm kích thước khác cho các loại khung ROPS khác nhau không (như 2"x2", 2"x3",...)? Đáp: Cái này đang nằm trong danh sách việc cần làm của mình. Mình cần chỉnh lại một chút về thông số, chắc sẽ sớm có thôi. Anh em cứ nhắn nếu cần nhé, có người yêu cầu là mình có động lực làm nhanh hơn ngay.

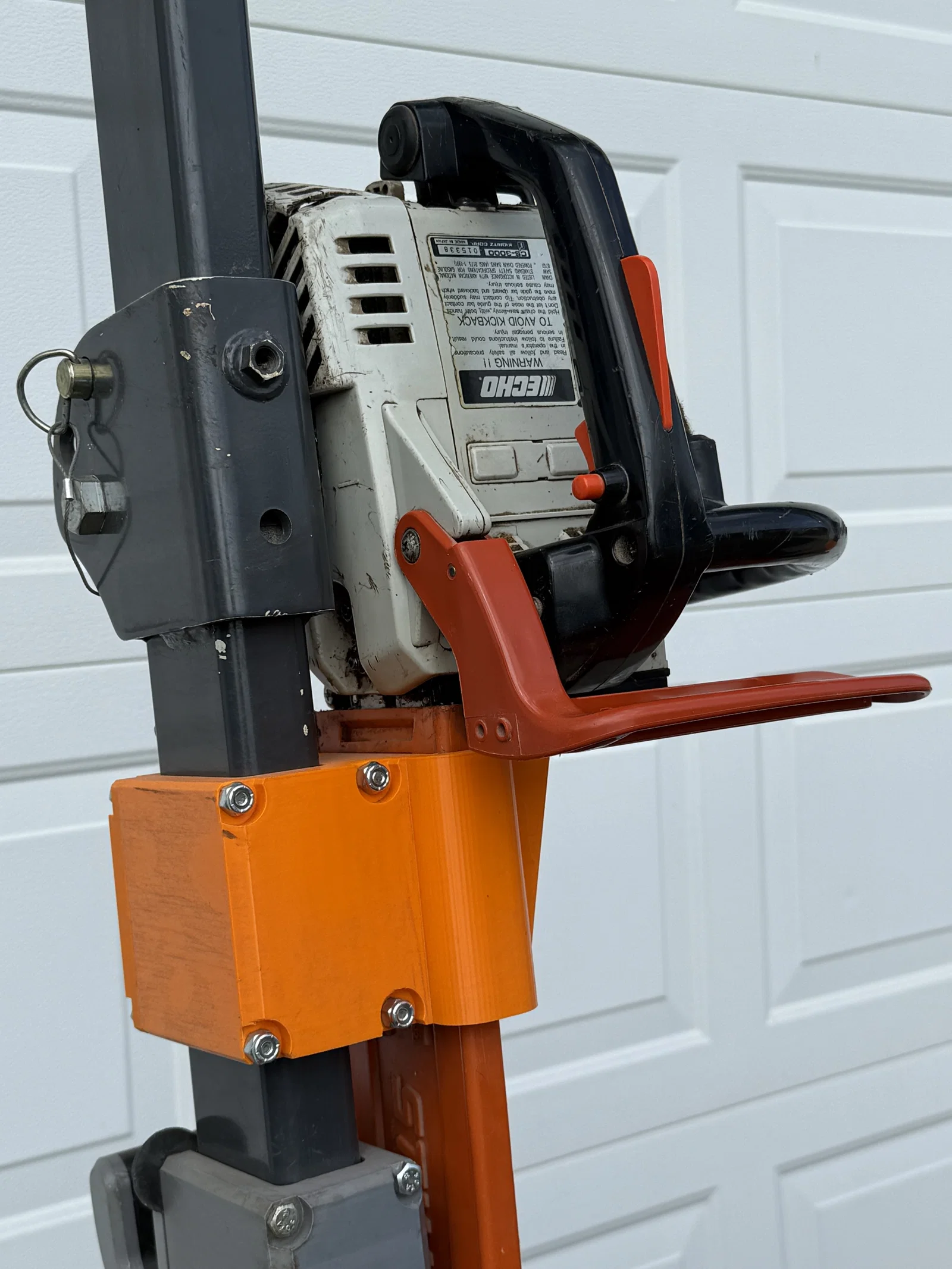

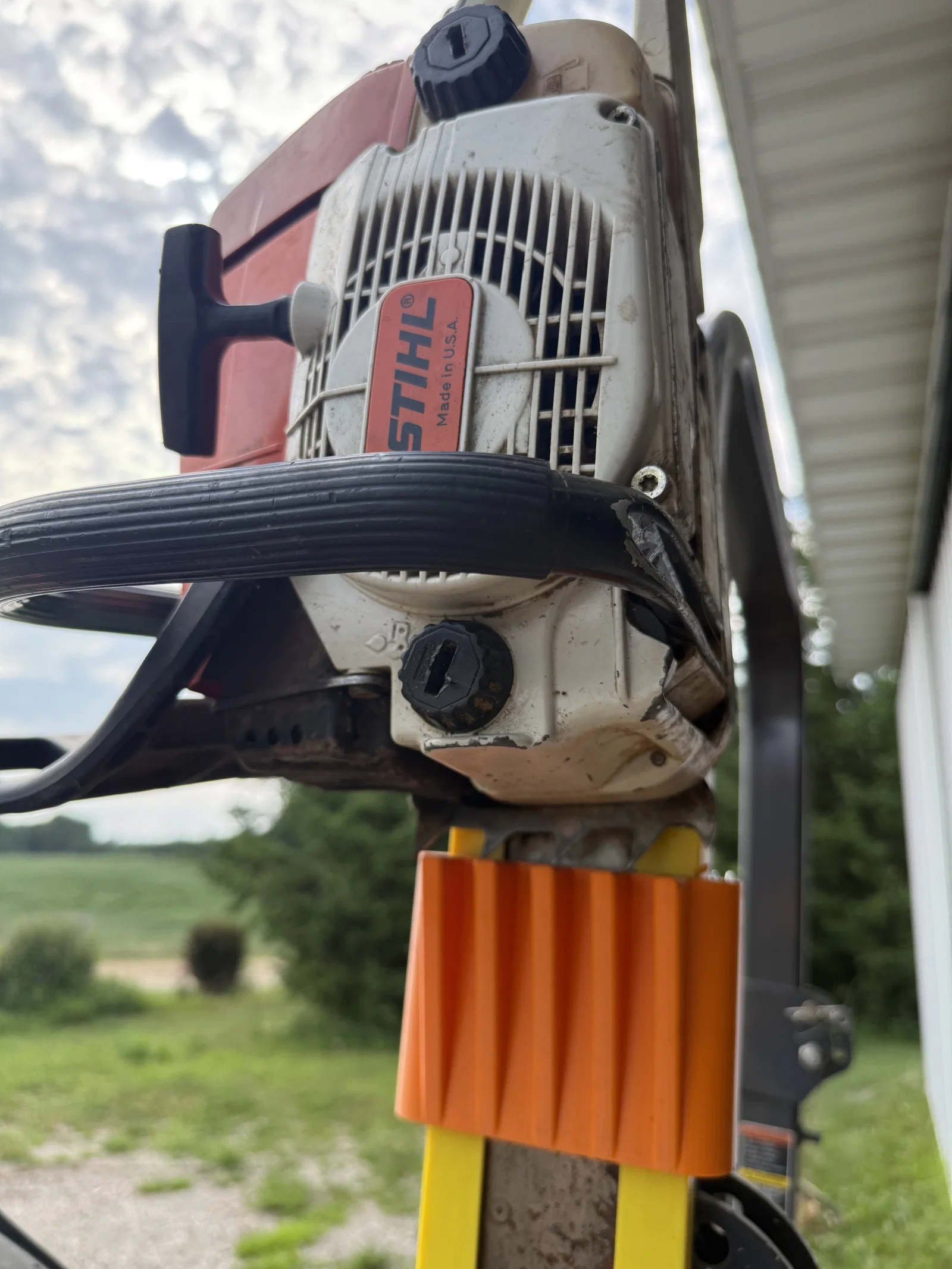

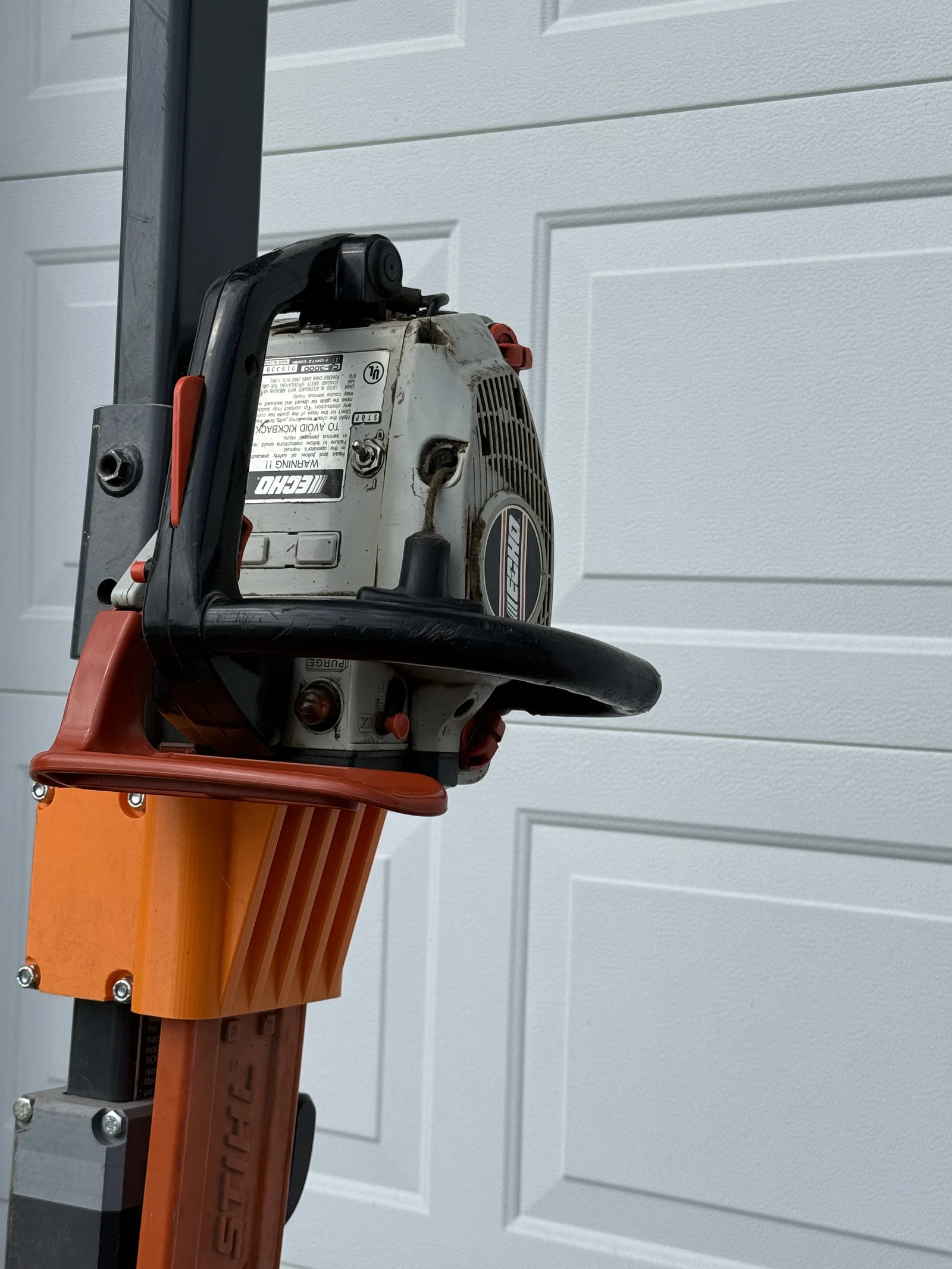

Hỏi: Cái này gắn được với loại cưa nào? Đáp: Chắc là gần như loại nào cũng được. Mình đã thử với Stihl 042 (16 inch), Echo CS-3000 (12 inch) và cưa pin EGO 16 inch. Nếu cưa của anh em có điểm gì đặc biệt mà chưa chỉnh được trong các thông số tùy biến, cứ nhắn mình biết nha. Các thông số mặc định hiện tại mình đang cài đặt là để hài hòa nhất cho cả 3 cái cưa của mình.

Hỏi: Cần chuẩn bị ốc vít gì? Đáp: 4 bộ bu-lông 1/4-20 x 4", đai ốc khóa nylon. 8 vòng đệm phẳng 1/4".

Hỏi: Bạn khuyên dùng loại nhựa in nào? Đáp: Từ trước tới giờ mình dùng PETG thấy ổn. PLA thì không khuyến khích đâu nhé.

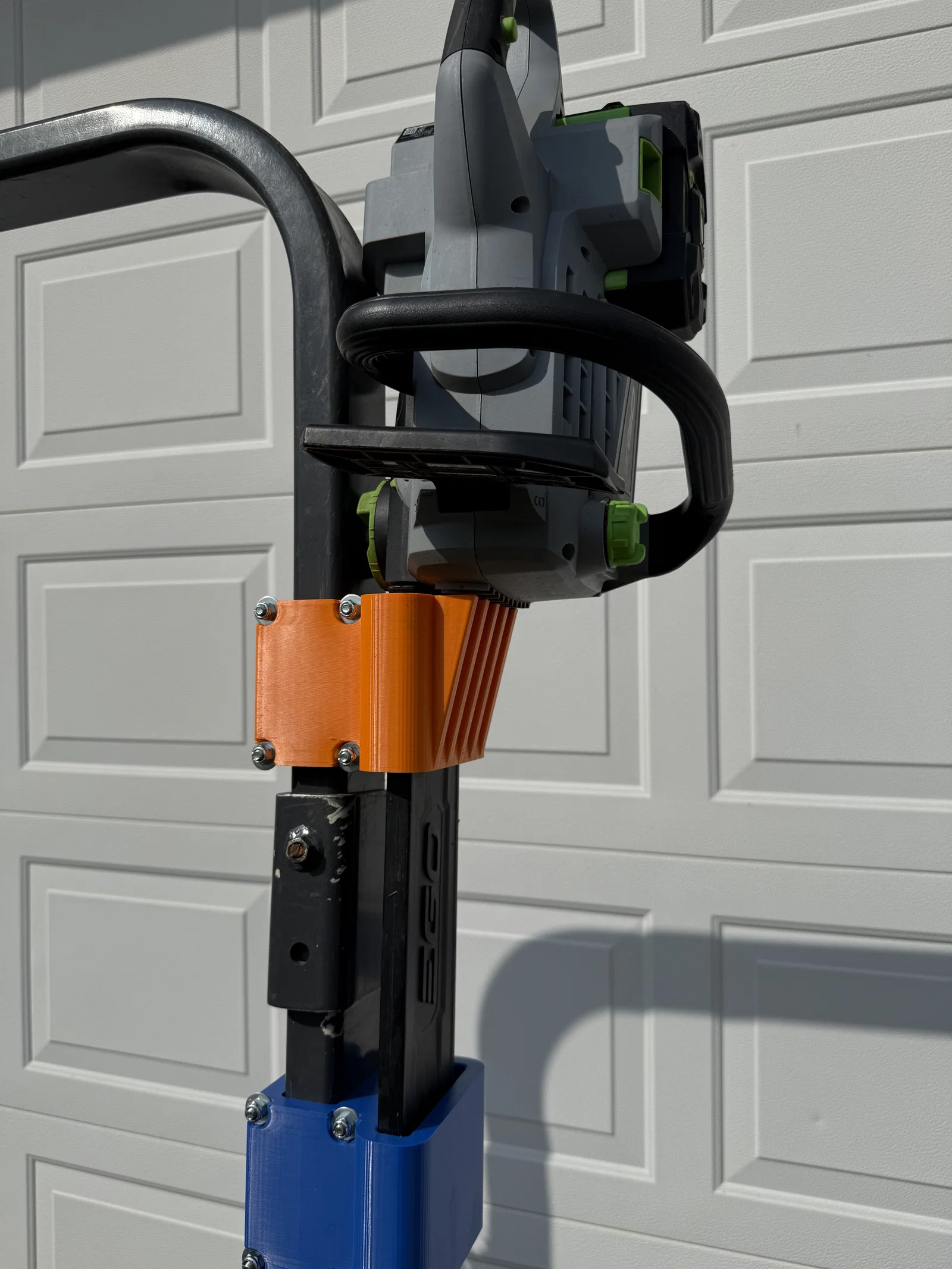

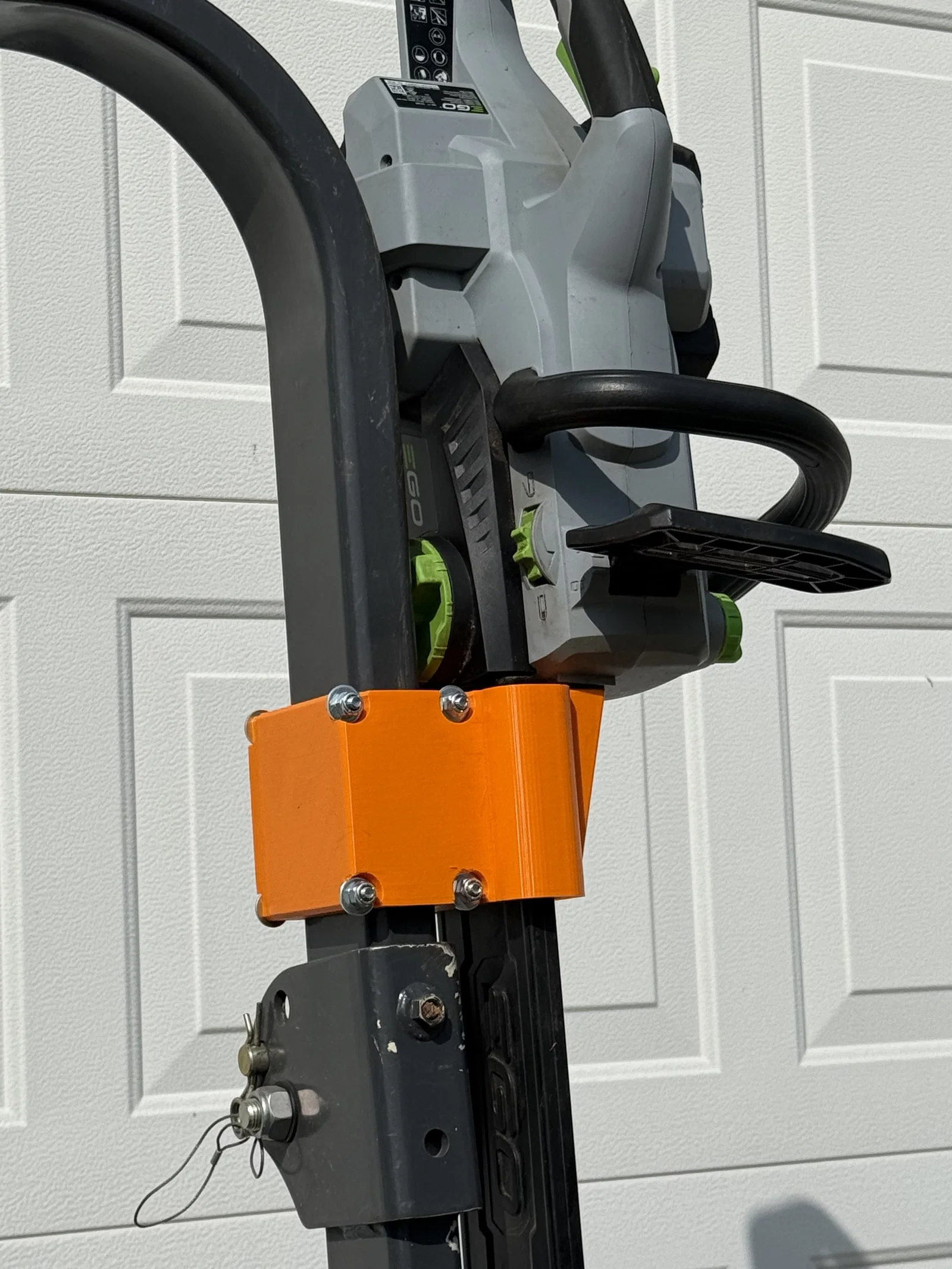

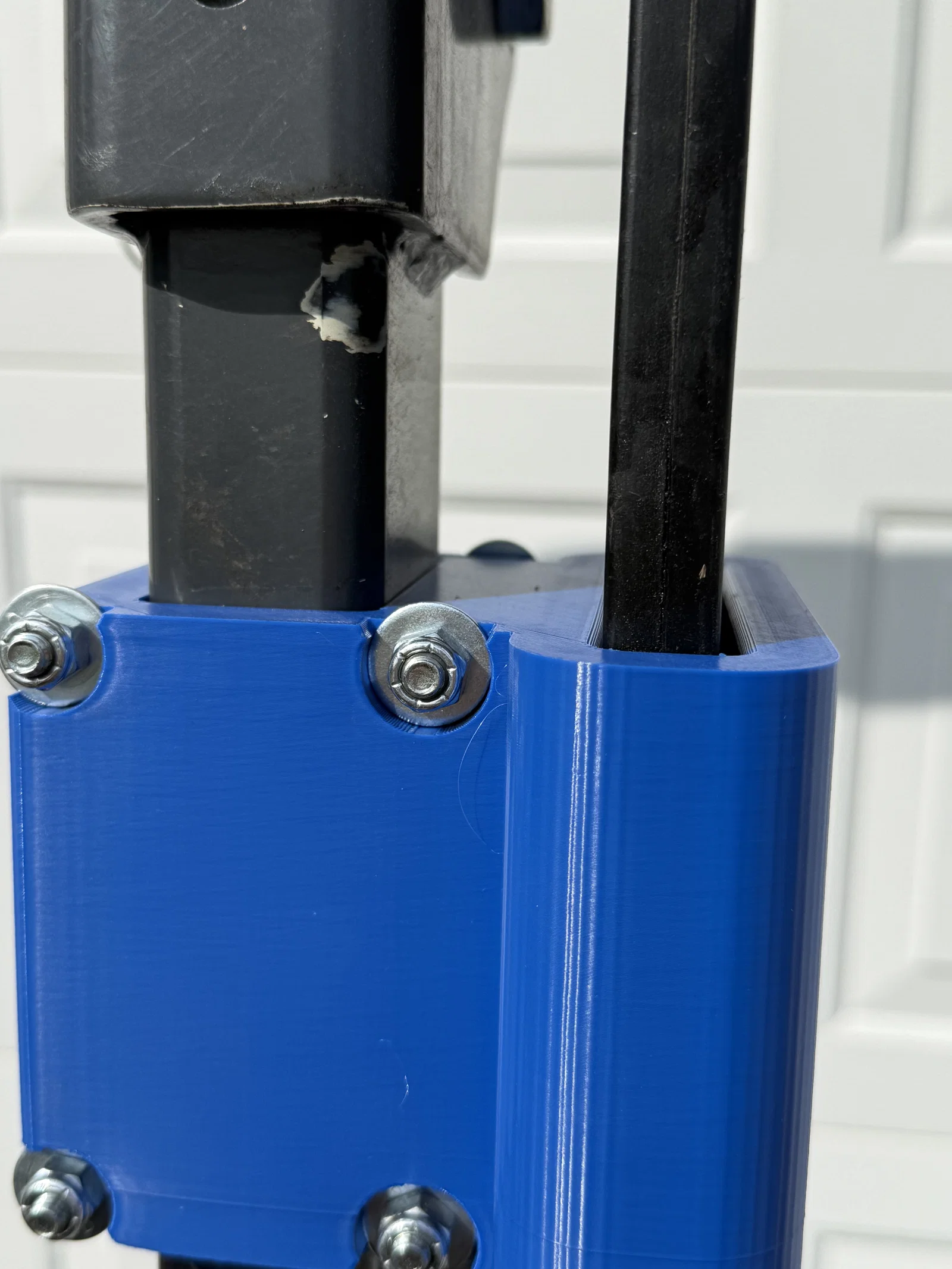

Hỏi: Có nhất thiết phải lắp cả tay kẹp trên và dưới không? Đáp: Không hẳn. Tay kẹp dưới dùng cho mấy cây cưa lưỡi dài để giảm bớt rung lắc khi chạy trên địa hình gồ ghề. Mình thì lắp cả trên cả dưới ở một bên khung ROPS cho mấy cái cưa lớn, còn bên kia chỉ lắp mỗi tay kẹp trên cho cưa tỉa cành lưỡi ngắn thôi.

Hỏi: Nên gắn ở trong hay ngoài khung ROPS? Đáp: Tùy ý thích của anh em thôi. Gắn bên trong thì lấy cưa ra vào hơi vướng tí... nhưng gắn bên ngoài thì cành cây dễ va quẹt làm hư cưa hoặc hư cái kẹp nhựa. Mấy cây cưa dài gắn bên trong rất khó nhấc ra, chưa kể nếu để khung ROPS ở góc nghiêng 45 hoặc 90 độ thì không còn nhiều chỗ để lắp. Gắn bên trong còn dễ vướng vào đèn tín hiệu nữa. Quan trọng là anh em phải đủ chiều cao để nhấc cưa ra một cách an toàn. Quy tắc chung là: cưa dài gắn bên ngoài, cưa ngắn gắn bên trong.

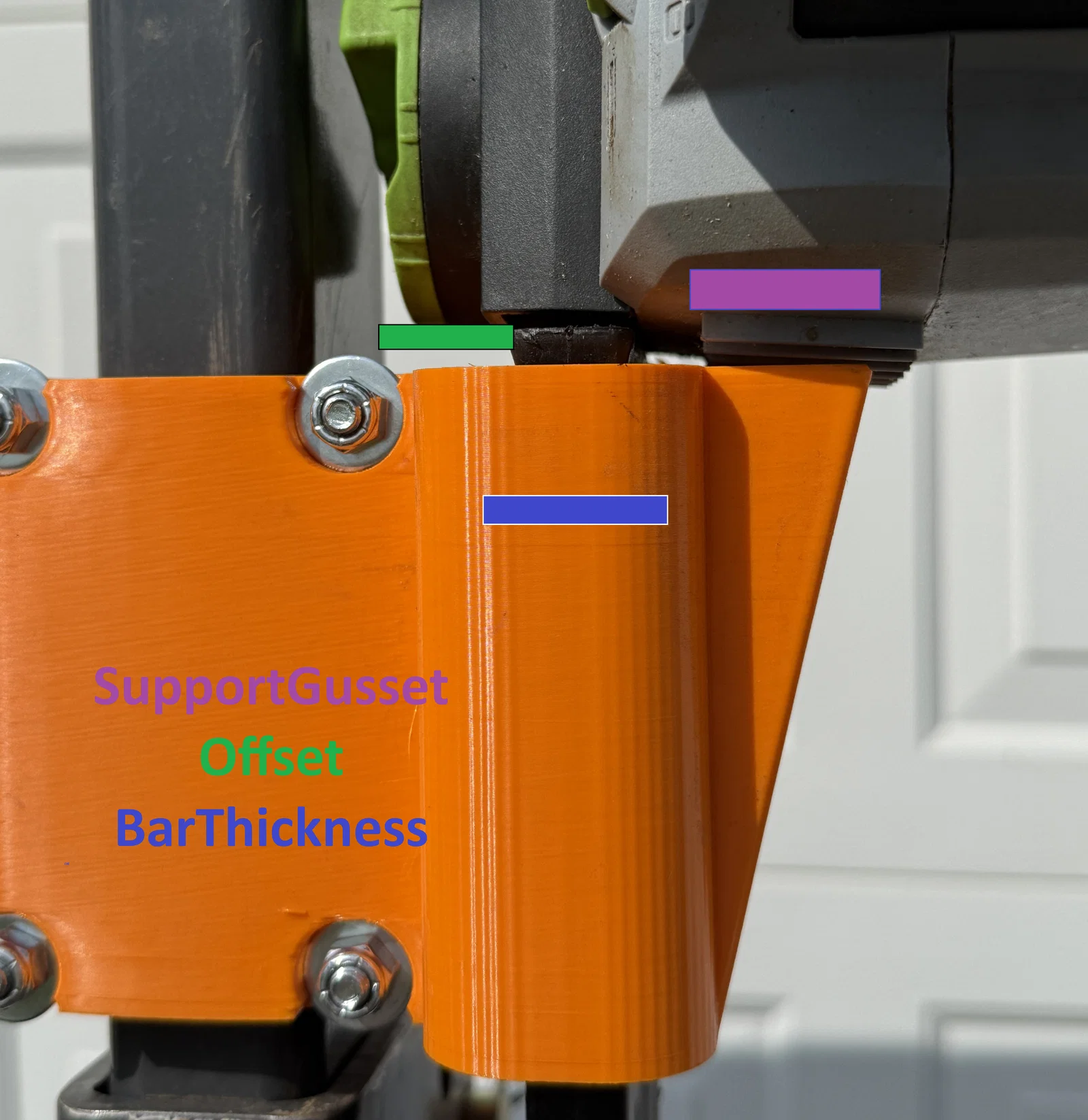

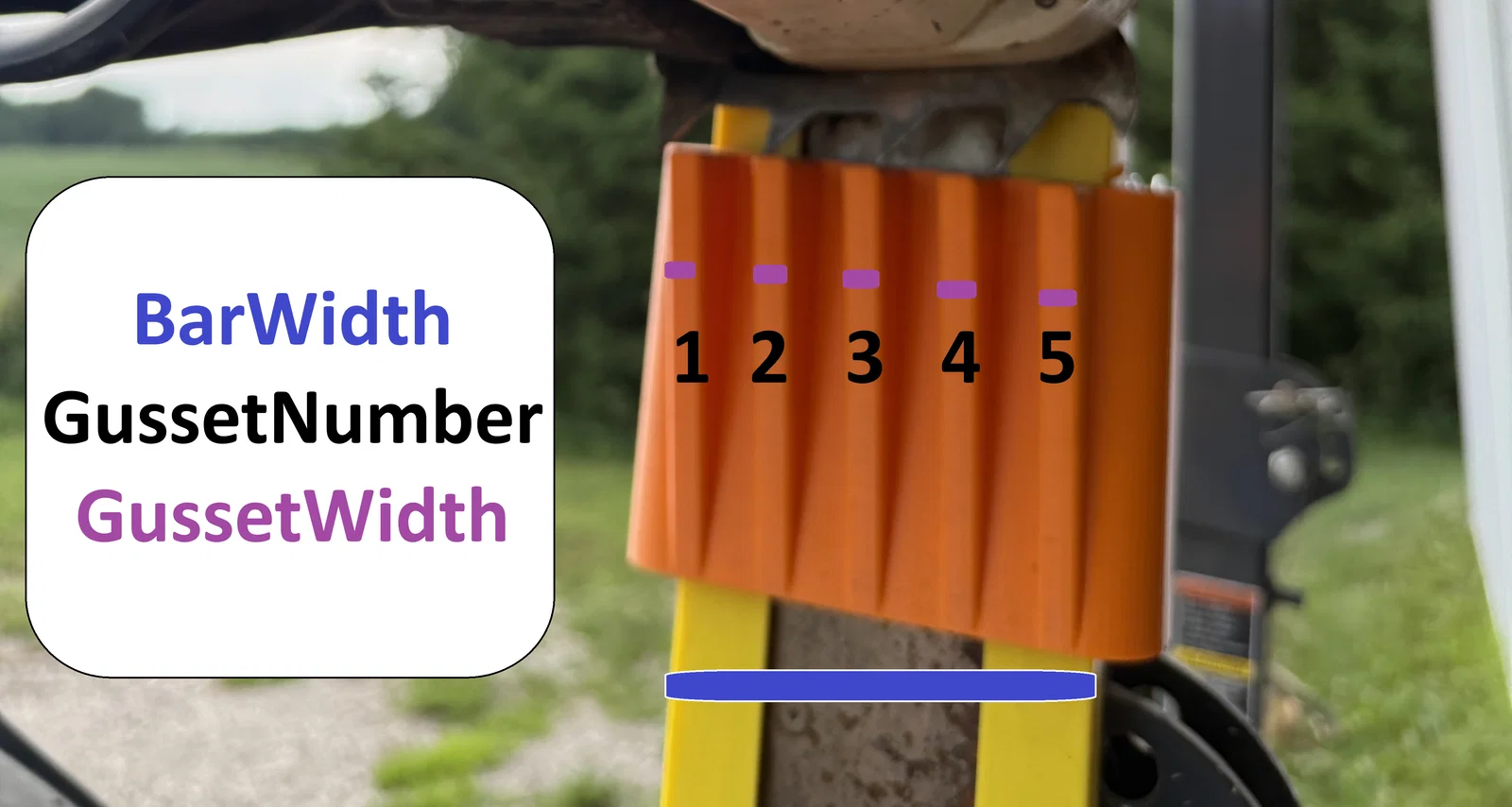

Thông số tùy biến (xem ảnh)

• BarThickness & BarWidth: Mặc định là 0.75" và 4.25". Anh em chỉnh lại cho khớp với độ dày/rộng của lưỡi cưa nhé.

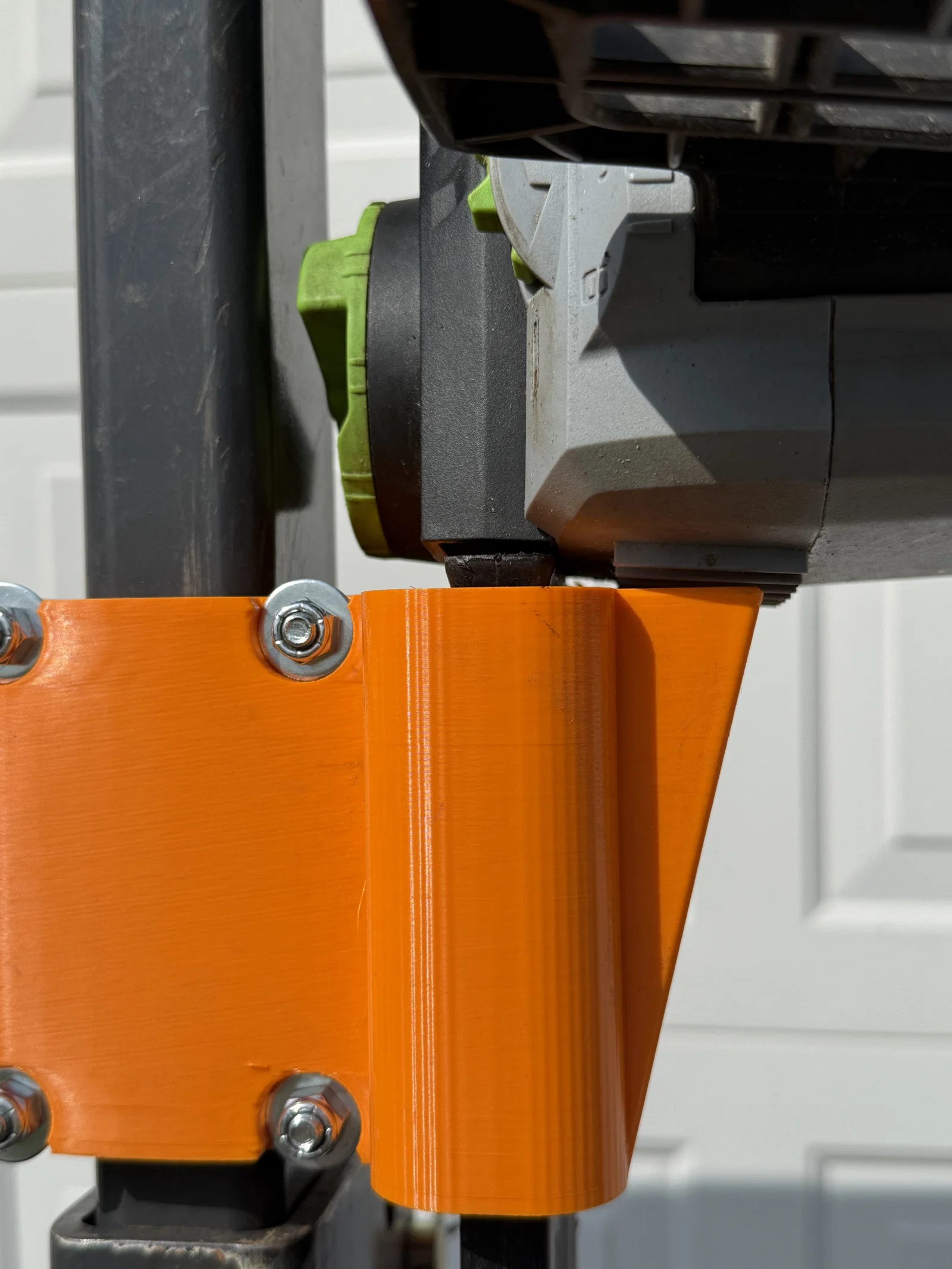

• Offset: Khoảng cách giữa khung ROPS và cưa. Mặc định là 0.25" để chứa được mấy loại cưa có hệ thống tăng xích không cần dụng cụ. Mình chưa thử mức cao hơn 0.25" vì sẽ làm tăng áp lực lên chi tiết in 3D. Có lỗi nhỏ không thể để về 0 được, nên anh em cứ để 0.01" là ổn.

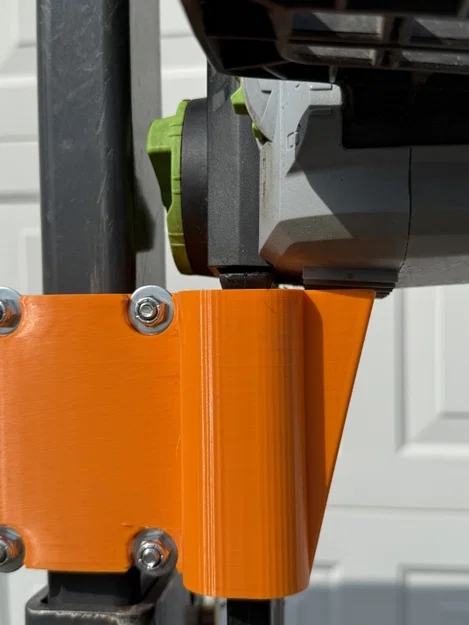

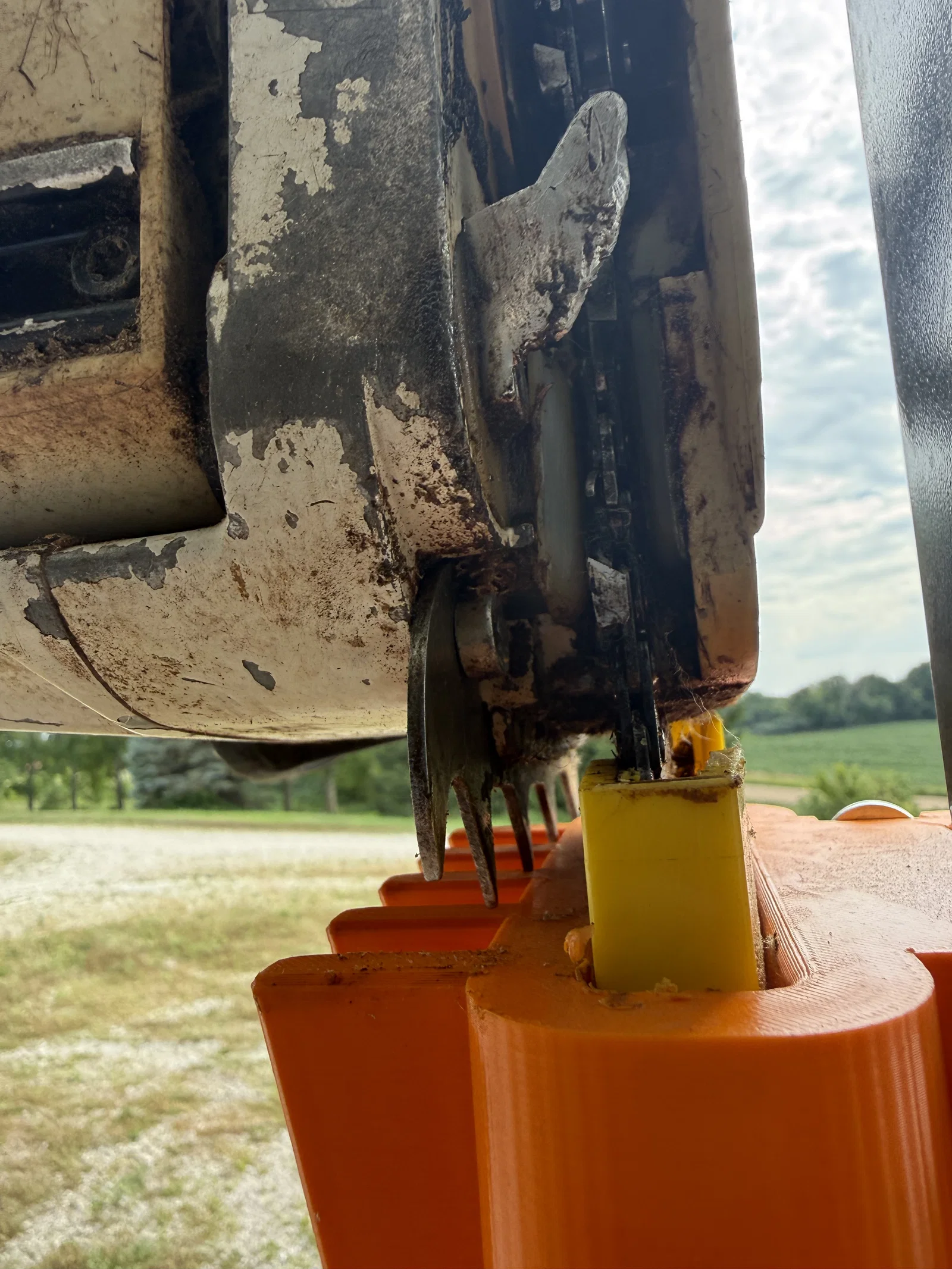

• SupportGusset: Mấy cái "vây" hình tam giác ở tay kẹp trên giúp đỡ thân cưa và chia đều trọng lượng. Mặc định là 1". Nếu muốn bỏ mấy cái vây này, anh em dùng tay kẹp dưới nhé. Chú ý mấy cái răng cưa (bumper spikes), nếu răng quá bén có thể cấn vào mấy cái vây này.
• GussetNumber: Luôn phải có ít nhất một cái. Mặc định là 5, có thể tăng giảm để hỗ trợ tốt hơn hoặc né phần răng cưa.
• GussetWidth: Mặc định là 3/8" (0.375).
