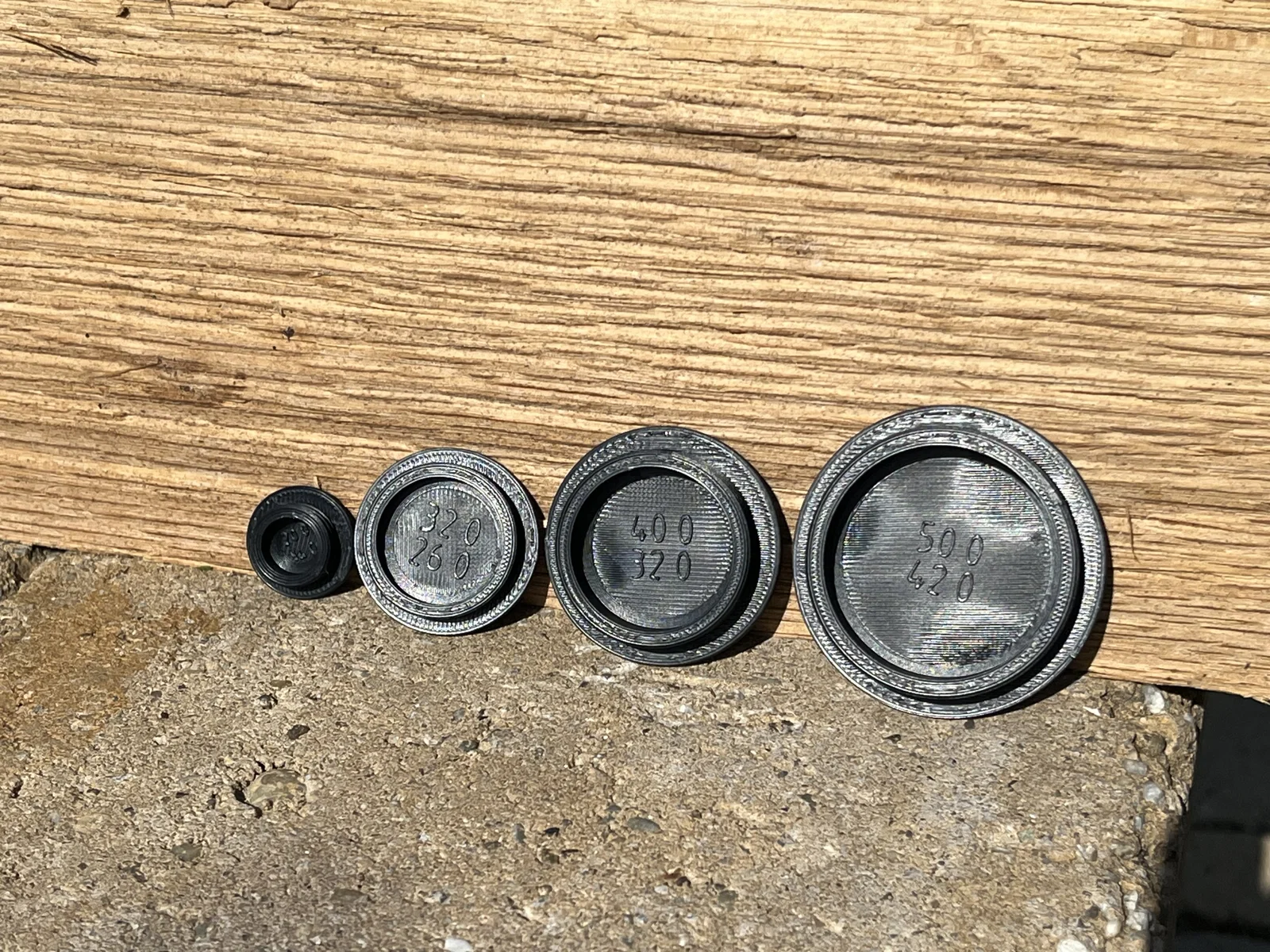

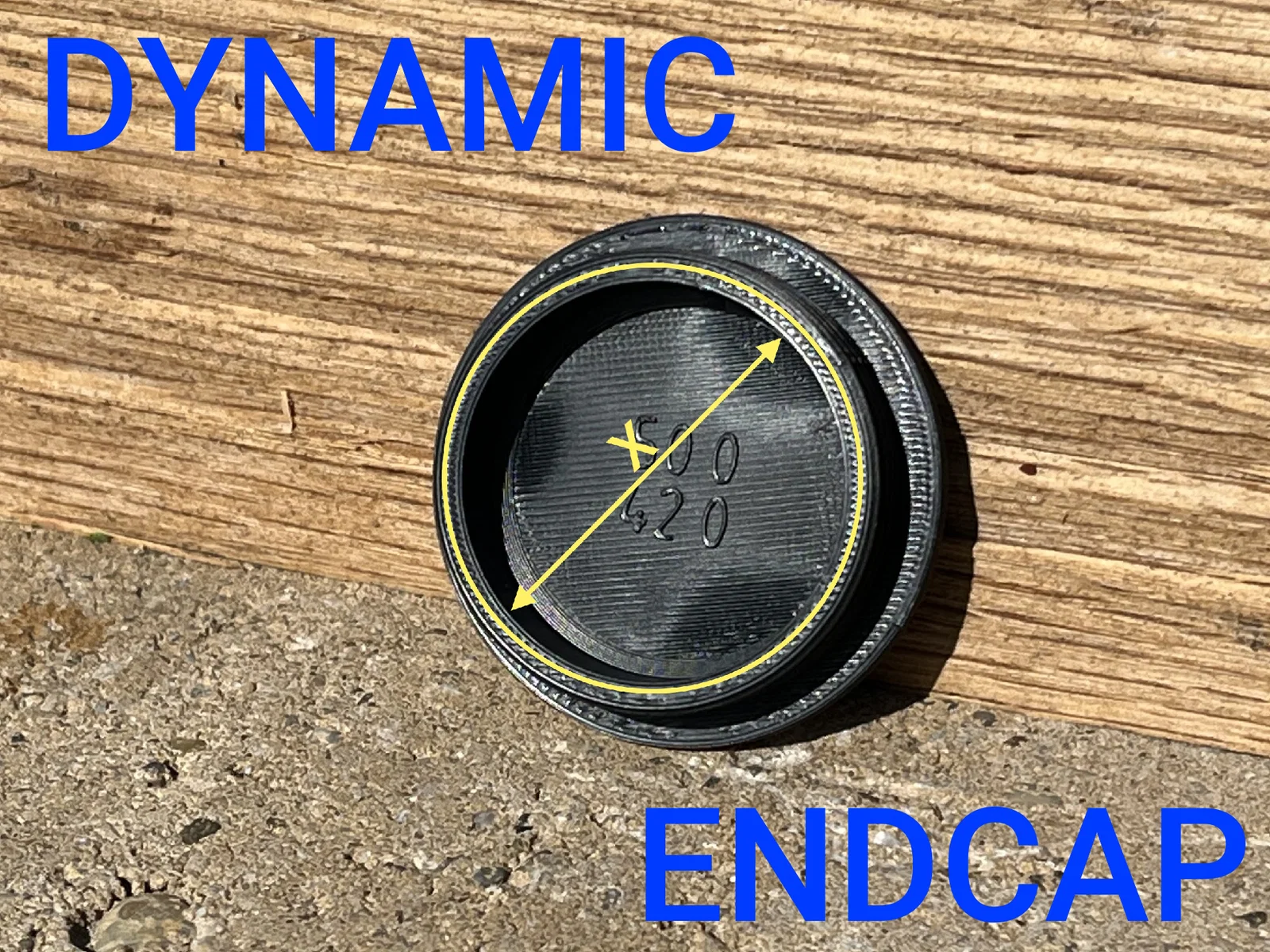

Nắp đậy/nút bịt ống tròn tùy chỉnh kích thước - Dynamic profil end cap

Tác giả jinghuaGao_411549

Lượt tải
2
Lượt coi
35

File 11 3,7 MB

  • DynamicEndcap-Cap-110-100_1784880755.3mf3MF · 376,4 KB
  • DynamicEndcap-Cap-90-82_1784880756.3mf3MF · 359,6 KB
  • DynamicEndcap-Cap-75-67_1784880757.3mf3MF · 364,7 KB
  • DynamicEndcap-Cap-63-55_1784880757.3mf3MF · 383,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

CÁCH SỬ DỤNG

Bạn cần cài đặt FreeCAD phiên bản 1.1 hoặc bản ổn định mới hơn. Bạn có thể tải FreeCAD miễn phí từ trang web chính thức.

Sau khi tải về, mình khuyên bạn nên sử dụng Dark theme và hệ mét!

(Trong các hình ảnh minh họa, mình dùng theme OpenDark từ addon OpenTheme. Bạn có thể cài đặt thông qua Tools -> addonmanager)

Tải file .fcstd về và mở nó trong FreeCAD. Bạn sẽ thấy mục này ở phía bên trái dưới "Tree View":

Nhấp vào mục parameters để mở Bảng Tham số (Parameters Table). Nó sẽ hiện ra dưới phần "Property View".

Giờ bạn sẽ thấy tất cả các thông số. Để thay đổi giá trị, chỉ cần nhấp vào ô giá trị và nhập thông số mới. Tùy vào cài đặt của bạn, FreeCAD có thể sử dụng dấu chấm cho số thập phân, điều này hoàn toàn bình thường. Để xem mô tả của các biến, hãy di chuột vào phần Label hoặc giá trị:

Sau khi thay đổi giá trị, mô hình thường sẽ tự động tính toán lại trong khoảng 3-15 giây. Để xuất mô hình đã chỉnh sửa, hãy chọn phần thân Cap:

Sau đó chọn File -> Export:

Chọn đường dẫn lưu file, và mình khuyên bạn nên xuất dưới định dạng .3mf (3D Manufacturing Format)

Xong rồi đó, bạn chỉ cần mở nó trong phần mềm slicer yêu thích của bạn và bắt đầu in thôi :)!

HƯỚNG DẪN IN

Chất liệu

PLA; PETG; ABS, nếu dùng ngoài trời thì nên dùng ASA

Chiều cao lớp (Layer height)

0,2mm

Độ lấp đầy (Infill)

60-80% nếu dùng cho chân bàn/ghế, các trường hợp khác dùng 40-45%

Support

Không cần thiết
