Snapmaker U1 - Bộ dẫn hướng sợi nhựa cho cảm biến

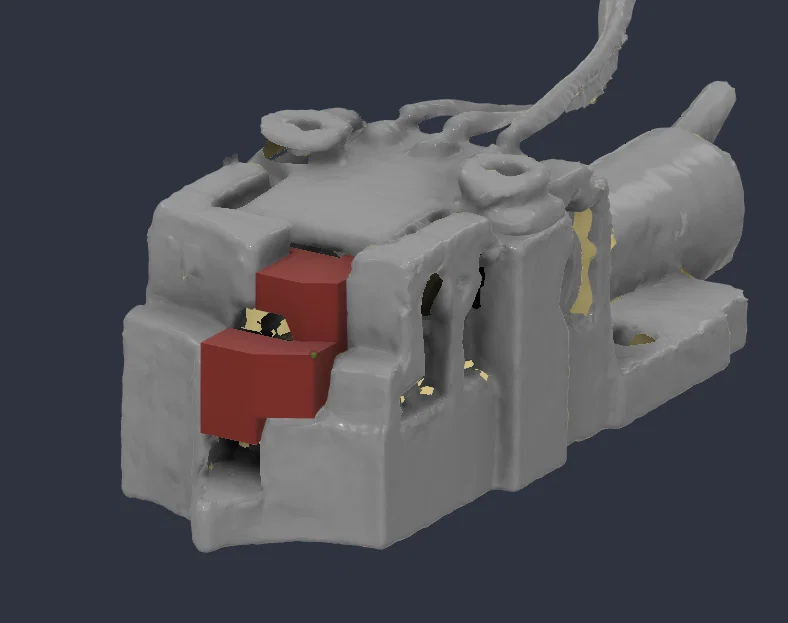

Do cảm biến sợi nhựa trên các máy Snapmaker U1 đời đầu có khe hở quá lớn ở đầu in, sợi nhựa thường bị lệch khỏi bánh răng đùn, gây kẹt hoặc nạp không chuẩn. Mình đã thiết kế một chi tiết nhỏ để che bớt khoảng trống thừa này, giúp ép sợi nhựa phải đi đúng vào bánh răng đùn.

Cách lắp đặt:

1. Tháo bảng mạch (PCB) cảm biến ra khỏi bộ phận cảm biến sợi nhựa.

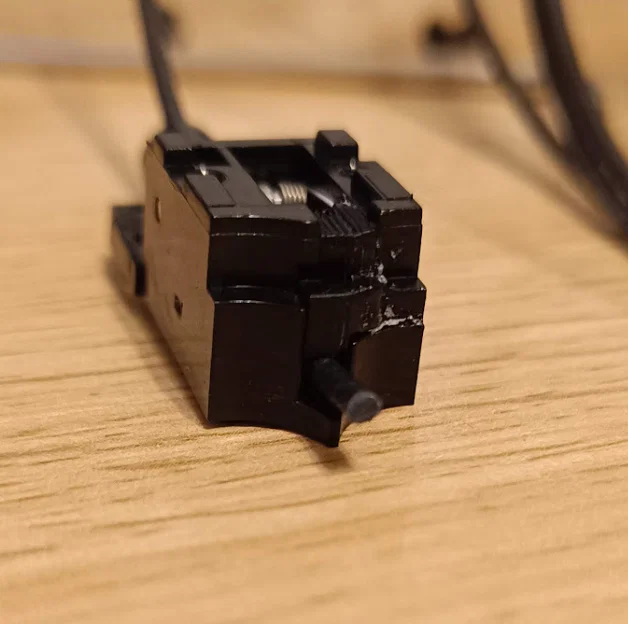

2. Chèn chi tiết đã in vào sao cho phần dài nằm tựa lên tay đòn lò xo.
3. Lắp lại bảng mạch cảm biến.

Chi tiết này được thiết kế để khớp vào vị trí, nhưng bạn nên dùng một chút keo để cố định cho chắc chắn. Lưu ý cẩn thận đừng để keo dính vào phần tay đòn cảm biến bằng kim loại nhé!

Lưu ý khi in: Nên in bằng đầu in 0.2mm hoặc tốt nhất là in bằng máy in resin. Mình đã in bằng nhựa PETG với đầu in 0.2mm, nhưng bạn dùng ABS hoặc ASA thì sẽ bền hơn.
