PatienceIsA - Virtu Enclosure (Bản không chính thức)

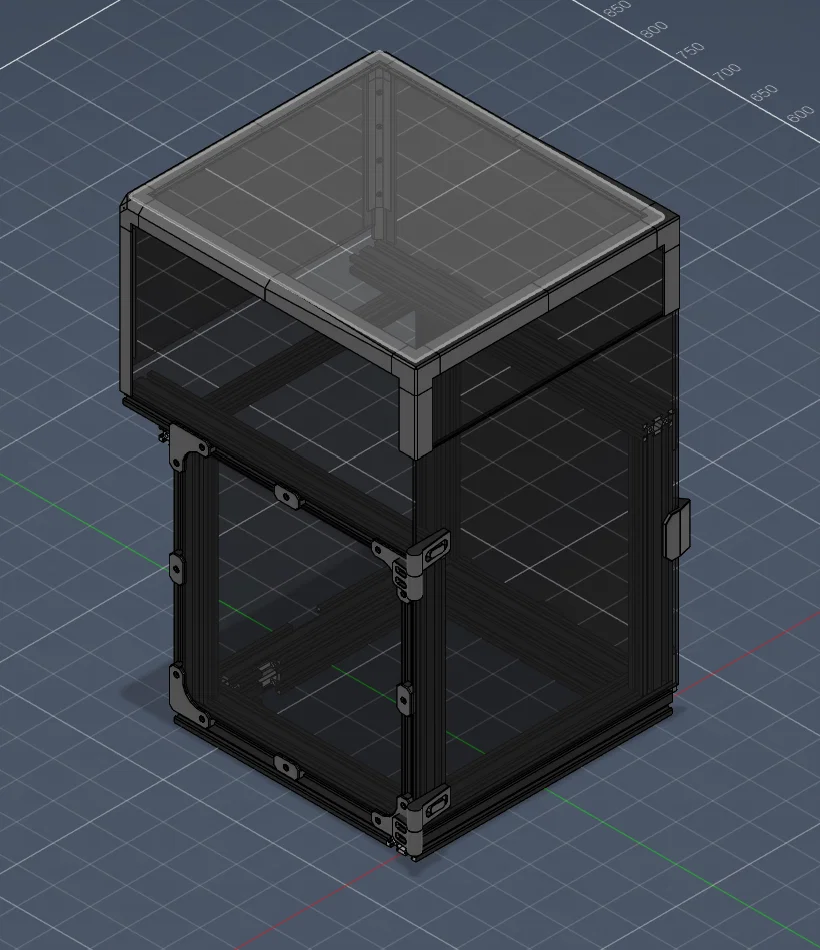

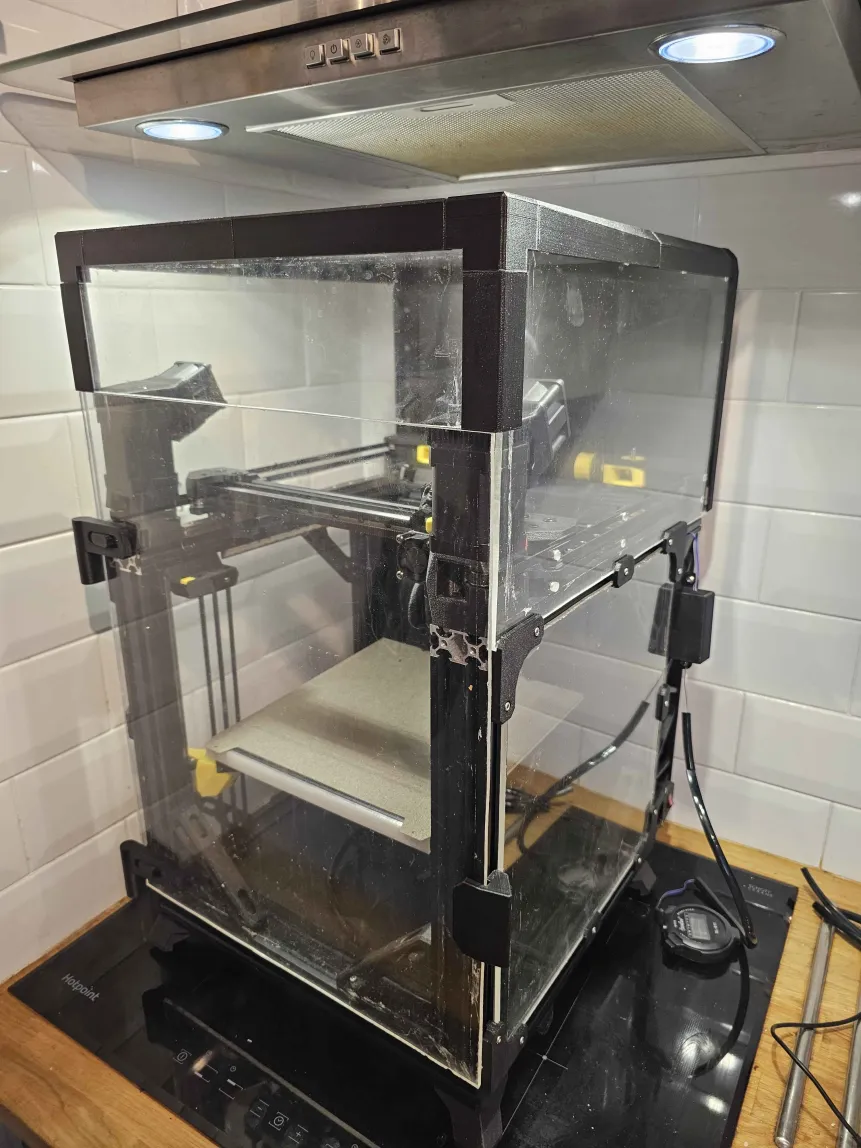

PatienceIsA - Một bản enclosure (vỏ bọc) không chính thức dành cho VirtuE3. Gần 90% số đồ mình in đều dùng loại nhựa cần phải có buồng kín, nên để một chiếc máy in hiệu năng cao nằm không như vậy trong khi chờ đợi bản thiết kế chính thức từ RH3D thì thật là phí! Vì vậy, mình đã tự thiết kế cái này để dùng và chia sẻ lại cho anh em nào cần. Bản này đã được test sơ bộ - mọi người cứ thoải mái lấy về tinh chỉnh cho ngon hơn, mình không câu nệ đâu! File .step có sẵn trên Discord của RH3D. Bản này không kín mít hoàn toàn đâu, nhưng nếu kết hợp với hệ thống lọc khí tốt thì vẫn dùng ổn. Tùy vào cách lắp của mỗi người nhé. Ràng buộc thiết kế: Tận dụng lại các tấm mica 4mm cũ kỹ mình đang có sẵn. Phải lắp được ngay cả khi tấm mica cắt không chuẩn - vì mình phải tự cắt bằng máy cưa lọng nên đã thiết kế có độ dung sai cho các đường cắt không đều. Không dùng thêm linh kiện lạ - tận dụng tối đa những thứ có sẵn. Hạn chế tối đa việc khoan lỗ trên tấm panel để tránh bị nứt, và các lỗ khoan cũng phải nằm xa mép tấm. In ấn: Tất cả các linh kiện đều đã được xoay sẵn hướng in. Riêng mảnh nối góc trước cần thêm support ở phần khe. Mình có thêm chữ [Supp] vào tên file để các bạn lưu ý. Mọi thứ được thiết kế cho layer height 0.2mm. Nếu cần in nhiều bản cho một chi tiết, tên file sẽ ghi rõ số lượng. Lắp ráp: Cần khá nhiều heatset insert - vị trí lắp cũng khá dễ thấy. Lắp các tấm panel cạnh bên dưới trước. Lưu ý là mỗi mảnh góc lại hơi khác nhau một chút nhé. Lắp hờ phần nắp trên (top hat) rồi đặt lên, canh chỉnh cho đều rồi mới siết chặt ốc. Cuối cùng, lắp bản lề, ướm tấm cửa vào rồi đánh dấu vị trí cần khoan và vát mép lỗ ốc. Kích thước Panel (dung sai cho phép ± 2mm): | Panel | Số lượng | Kích thước | | :--- | :--- | :--- | | Cạnh dưới | 2 | 300 x 310mm | | Cạnh trên | 2 | 394 x 220mm | | Mặt sau trên | 1 | 198 x 338mm | | Mặt trước trên | 1 | 358 x 95mm | | Nắp trên | 1 | 387 x 338mm | | Cửa | 1 | 358 x 445mm | BOM: | Linh kiện | Mục đích | Số lượng | | :--- | :--- | :--- | | Heat Inserts M3 - L4 x OD4.2 mm | Kẹp góc nắp, gá bản lề, gá cửa | 40 | | M3 T-Nuts | Kẹp panel (mình dùng loại hammerhead) | 24 | | M3 x 6 SHCS | Kẹp góc nắp trên | 36 | | M3 x 8 SHCS | Gắn bản lề vào kẹp panel | 4 | | M3 x 10 SHCS | Gắn kẹp panel vào khung | 24 | | M3 x 10 FHCS | Gắn cửa vào bản lề | 4 | | Chốt 5x25mm | Trục bản lề (dùng chốt 24mm cũng được) | 2 | | Bạc lót 8mm OD x 5mm ID | Dùng spacer E3 dài 8.3mm | 2 | | Nam châm 6x3mm | Chốt cửa (ưu tiên N52) | 4 | | Băng keo VHB | Gắn góc trước và tay nắm | Một ít |
