Khung gắn quạt Noctua cho tủ thiết bị

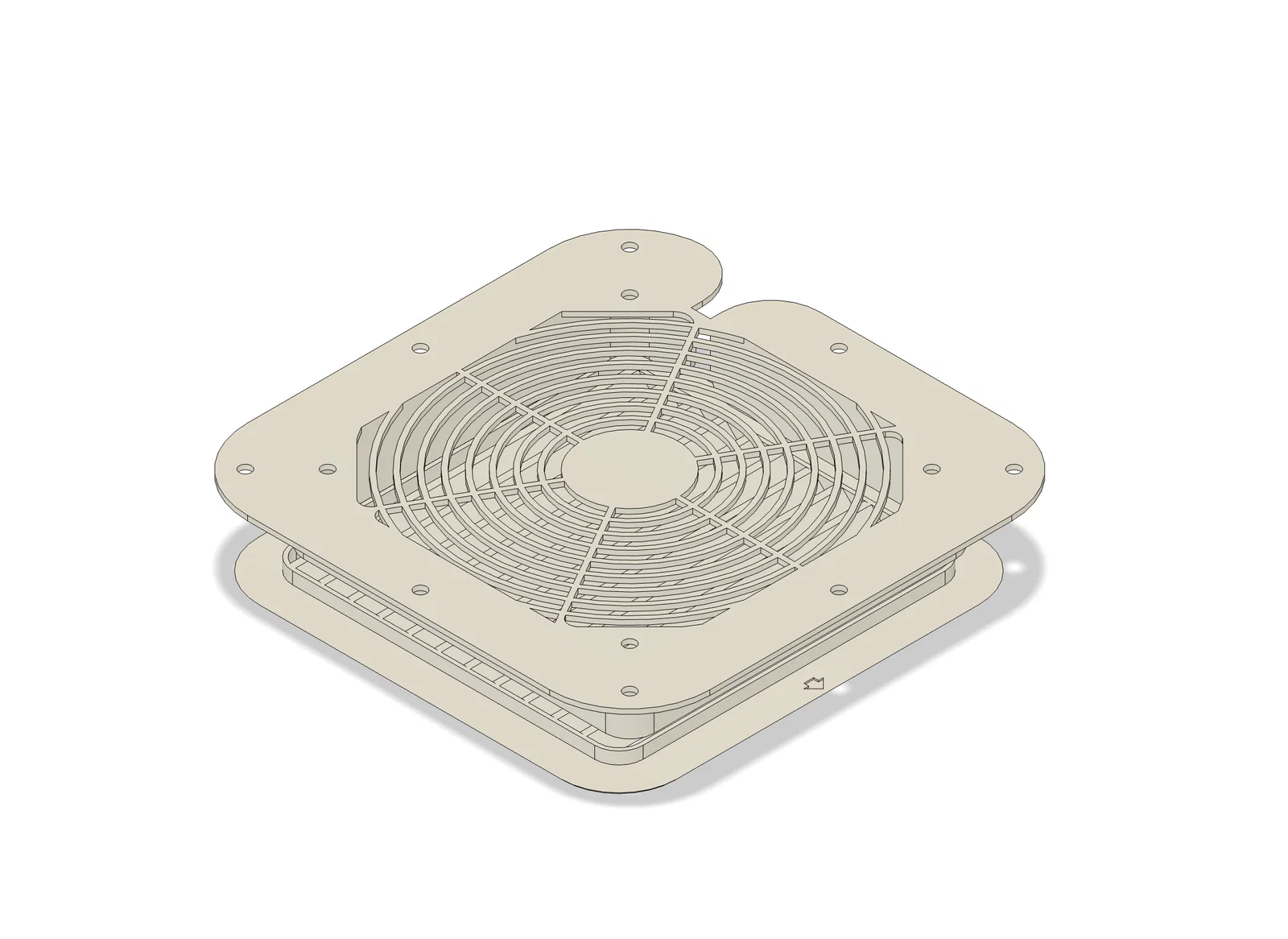

Mình đã thiết kế phần khung gắn quạt và ốp thông gió này cho tủ đựng amply để giúp làm mát không gian bên trong. Khung này được làm riêng cho quạt Noctua NF-A14 PWM. Trong các file mình gửi kèm có thêm file dxf làm khuôn mẫu để bạn dùng máy phay cắt lỗ trên tủ nhé.

Khuôn mẫu máy phay (Router template):

• Mình dùng máy CNC để cắt khuôn từ gỗ MDF
• Dùng máy phay (plunge router) Porter Cable với dẫn hướng khuôn

Thông số in cho khung gắn quạt và ốp thông gió:

• Chất liệu: PETG
• Thiết lập: 0.20mm structural mặc định trong Prusa Slicer

Lắp đặt:

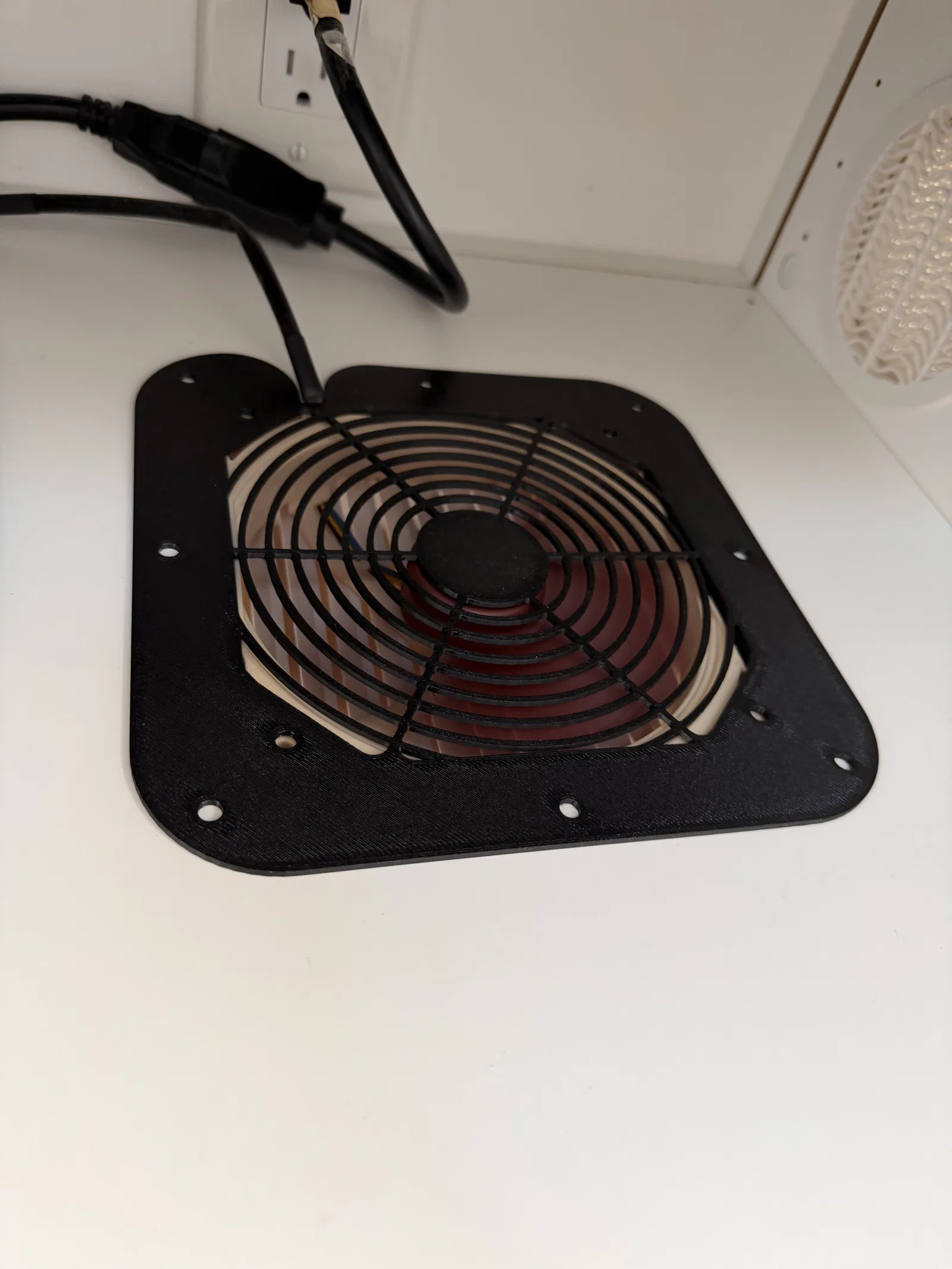

• Quạt gắn rất khít vào khung, không cần ốc vít nhưng mình vẫn có sẵn lỗ nếu bạn muốn dùng thêm

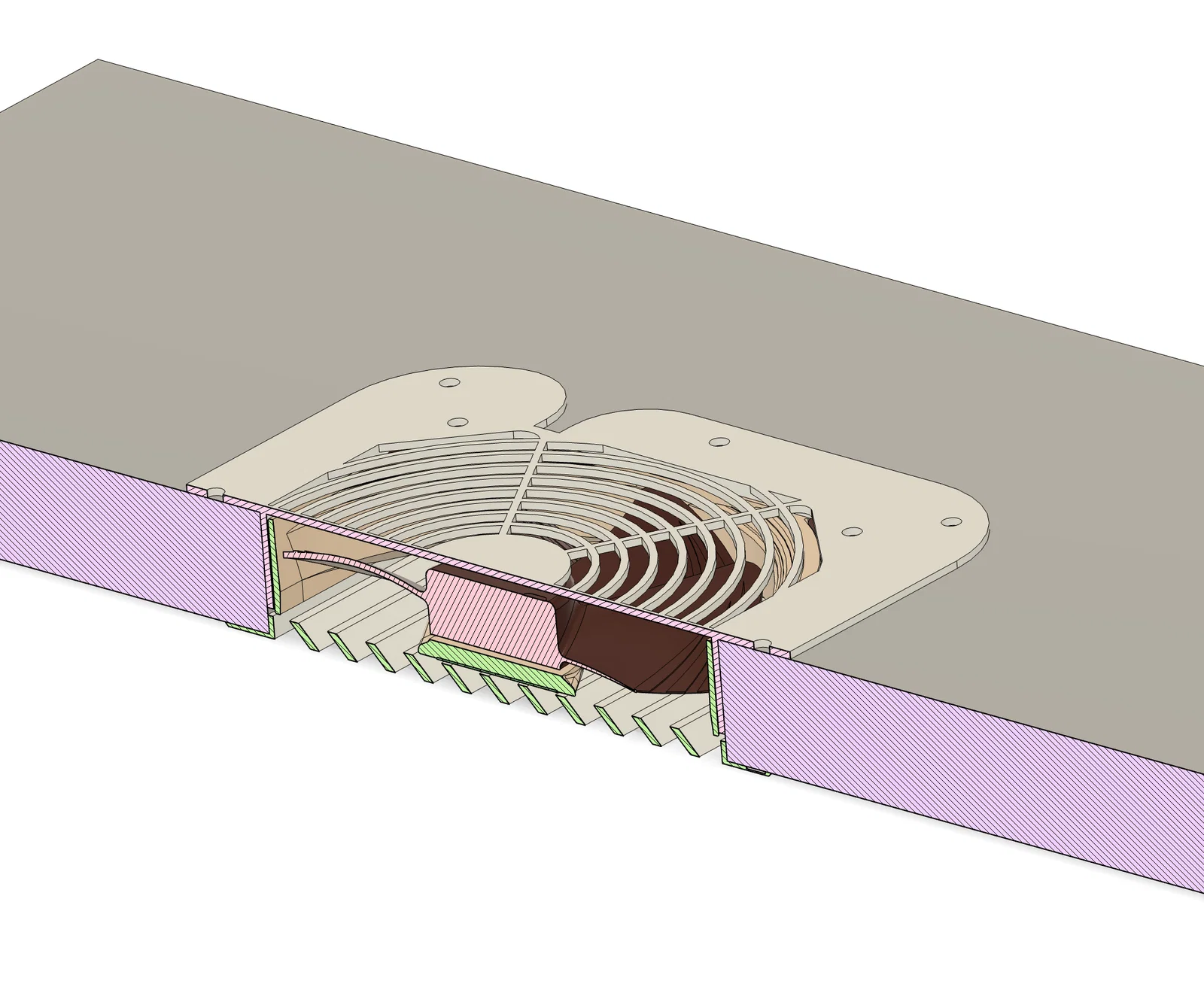

• Chú ý chiều của cửa thoát gió và đường đi dây cáp.

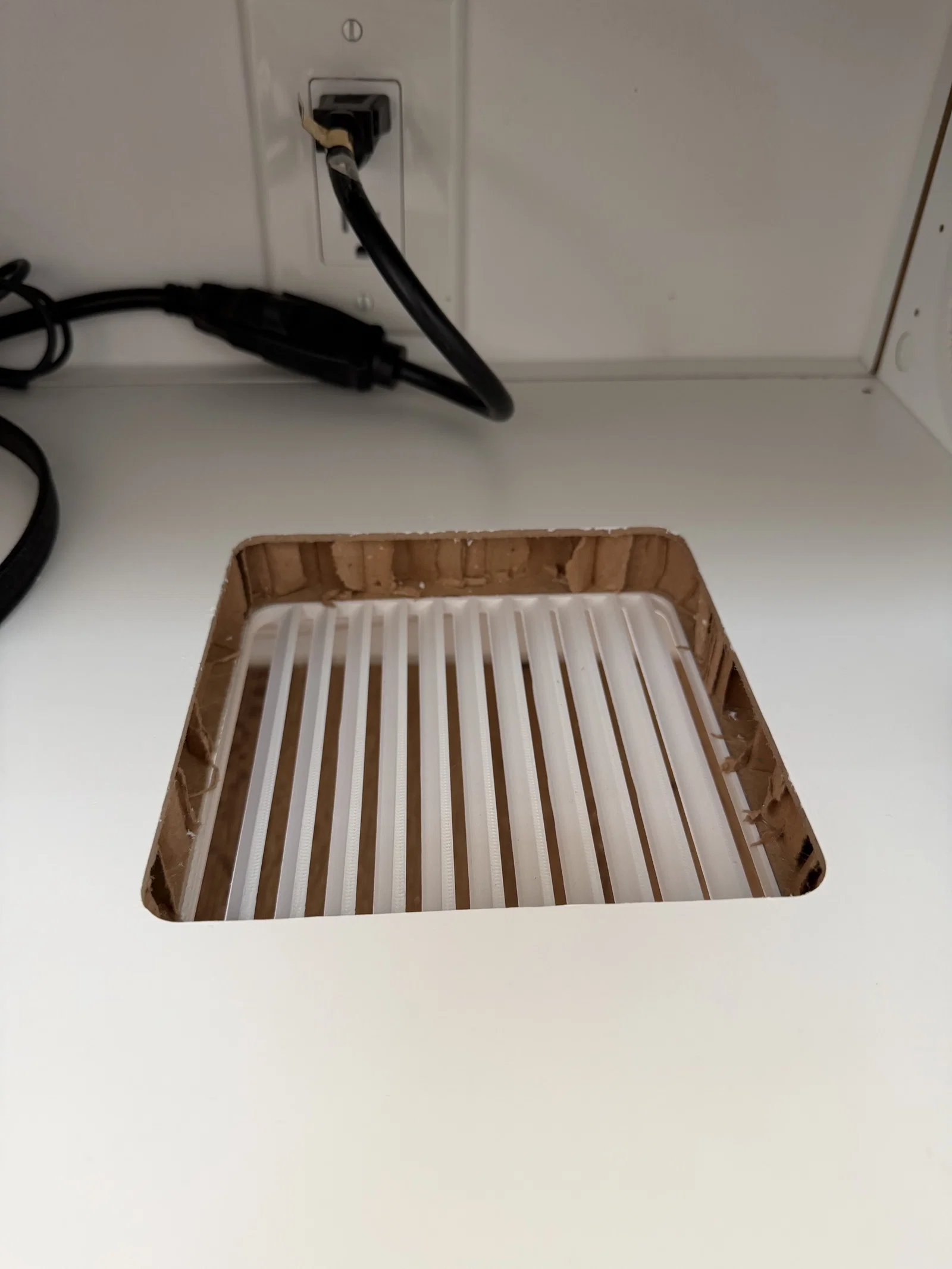

• Phần ốp thông gió được gắn bằng băng dính hai mặt.
