Mini Wasserkraftwerk 600 Watt - Mô hình tuabin thủy điện nhỏ

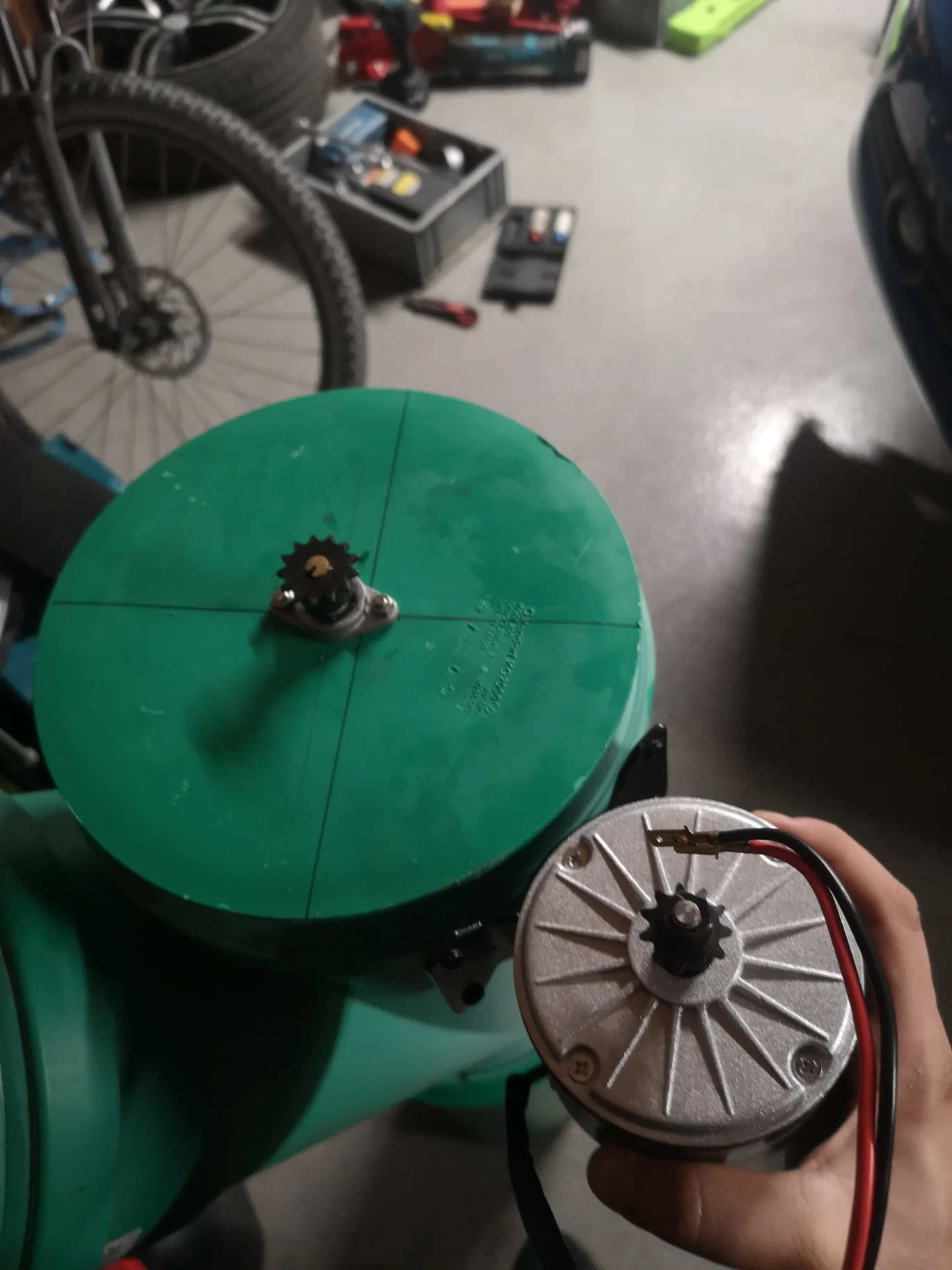

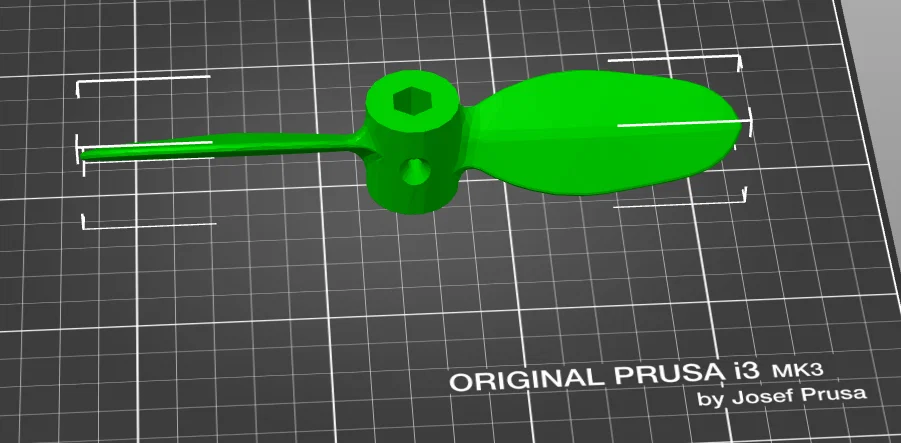

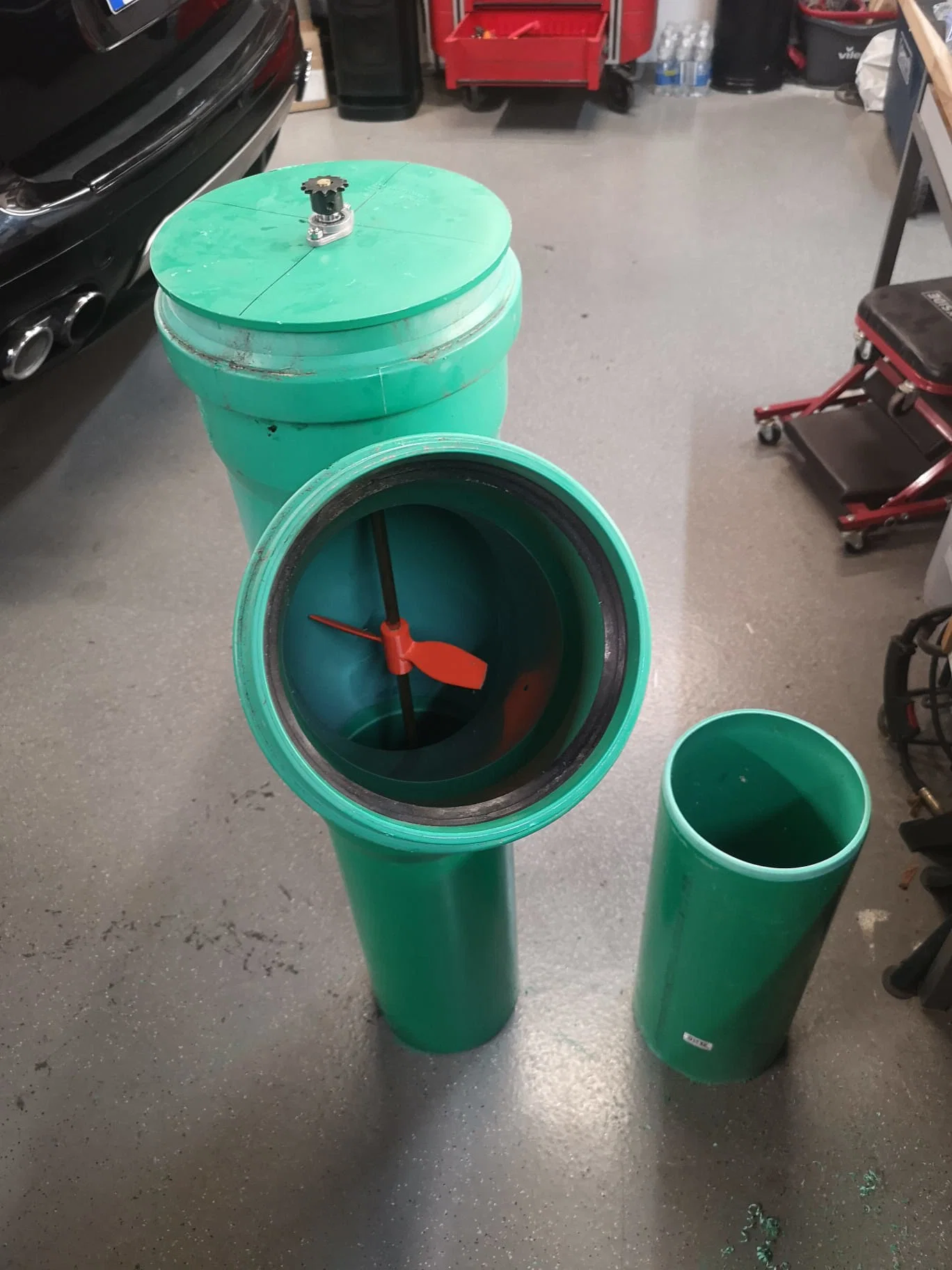

Tuabin kiểu Alps cho các hệ thống thủy điện nhỏ. Tôi đã mô phỏng lại nguyên lý hoạt động của một chiếc tuabin kiểu Alps và tối ưu hóa nó cho việc in 3D. Cánh quạt được giới thiệu ở đây được thiết kế để lắp vừa trục lục giác 10mm (kích thước khóa vặn 10mm), giúp việc cố định dễ dàng và chống xoay hiệu quả. Tôi sử dụng ống nhựa KG chuẩn DIN 200 làm vỏ tuabin. Nguồn nước được dẫn vào qua một co nối (cút nối) KG phù hợp, giúp hướng dòng nước trực tiếp vào cánh quạt để tận dụng tối đa năng lượng của nước. Trục lục giác 10mm đã được tiện hai đầu xuống còn đường kính 8mm, cho phép lắp vừa vào các vòng bi tiêu chuẩn ở phía trên và dưới. Điều này tạo ra một hệ thống đỡ trục ổn định và vận hành êm ái cho tuabin. Thiết kế này đặc biệt phù hợp cho các nhà máy thủy điện nhỏ với độ cao cột áp thấp và có thể tùy chỉnh linh hoạt tùy theo lưu lượng nước cũng như loại máy phát điện mà bạn có.
