Ngàm khớp cầu thay thế cho sạc ô tô Samsung EP-H5300

Đây là gì?

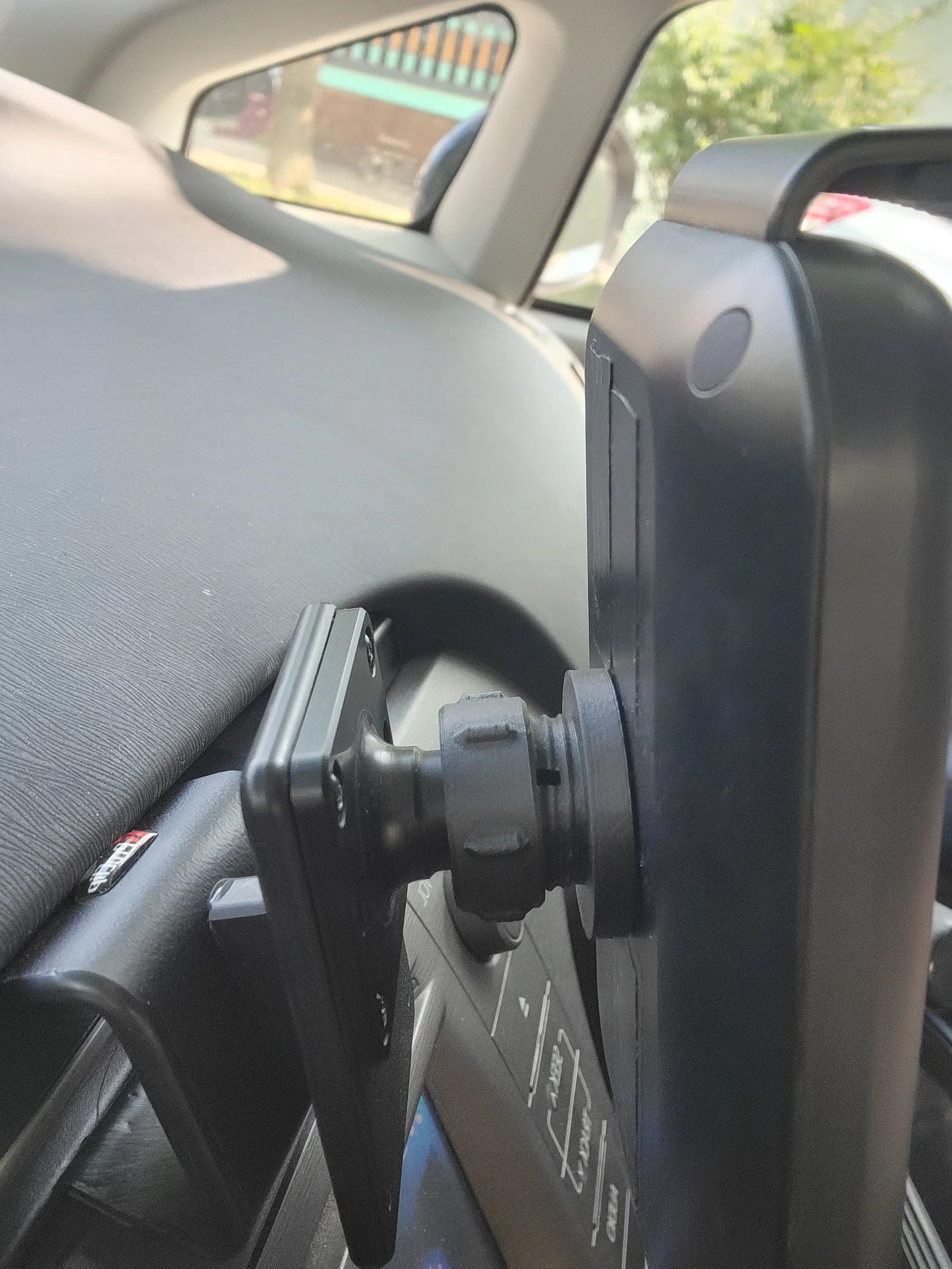

Nếu phần khớp cầu phía sau bộ sạc ô tô Samsung EP-H5300 cho Galaxy Flip và Fold của bạn bị gãy (của tôi đã bị gãy đôi), thì đây chính là món đồ thay thế hoàn hảo. Mặt sau của bộ sạc nơi khớp cũ gắn vào có thiết kế bề mặt có rãnh (keyed surface), nên tôi không thể chỉ đặt một khớp nối thông thường lên và vặn vít (nó sẽ bị xoay). Vì vậy, tôi đã thiết kế một tấm gắn (mounting plate) khớp hoàn hảo với bộ sạc. Bạn có thể tái sử dụng chiếc vít gốc đã gắn khớp cũ để lắp vào tấm gắn mới này.

Các file STL đi kèm

1. Tấm gắn có rãnh liền khối với khớp ren để lắp vừa đầu bi 17mm.
2. Đai ốc (nut) vừa với khớp đó.
3. Tấm gắn có rãnh riêng biệt (nếu bạn muốn gắn bộ sạc lên vật gì khác thay vì đầu bi 17mm).

Hướng dẫn in

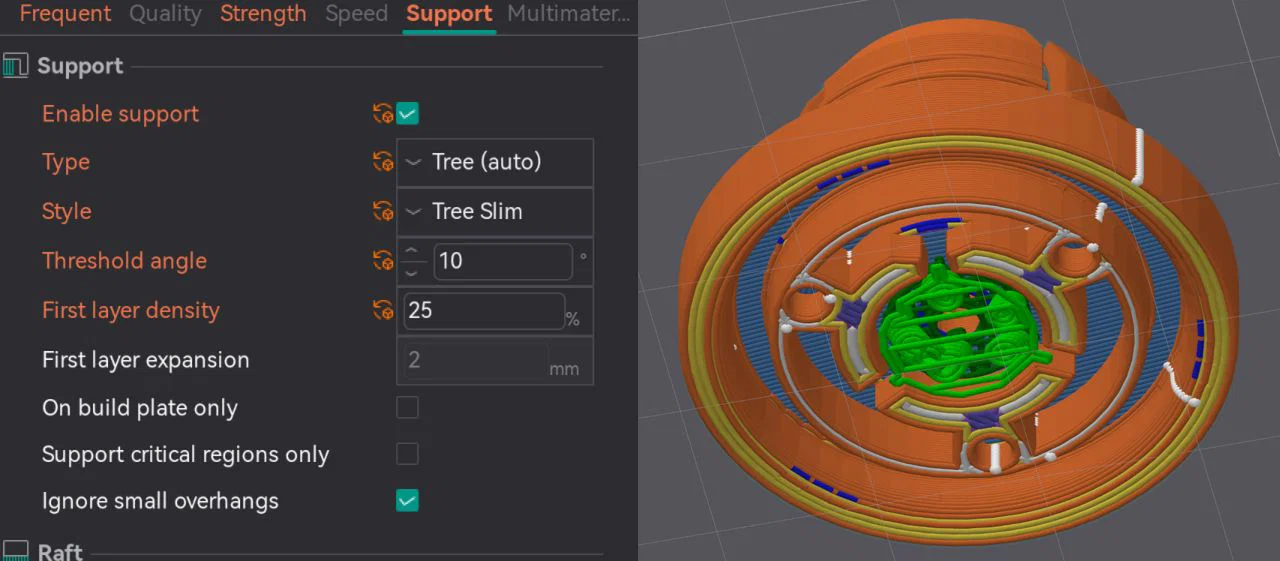

Bạn nên in tấm gắn kèm khớp với phần khớp hướng lên trên. Vì mặt có rãnh sẽ tiếp xúc với bàn in, bạn có thể cần một ít support. Cài đặt in của tôi trên máy Elegoo Centauri Carbon có thể thấy trong ảnh. Tôi chỉ dùng support (phần màu xanh lá) ở giữa linh kiện. Tôi không chắc chắn hoàn toàn là có cần thiết không, nhưng in ra rất đẹp và tháo support khá dễ dàng.

Đai ốc nên được in với mặt ren hướng lên trên (tức là phần vai của đai ốc áp phẳng xuống bàn in).

Nếu in riêng tấm gắn (không kèm khớp), hãy in với mặt có rãnh hướng lên trên.

Tôi in cái này bằng nhựa PLA và chưa dùng chất liệu nào khác, nên tôi sẽ cập nhật nếu cần loại nhựa chịu nhiệt tốt hơn sau khi để nó trong ô tô nóng một thời gian.

Lắp đặt và thông tin khác

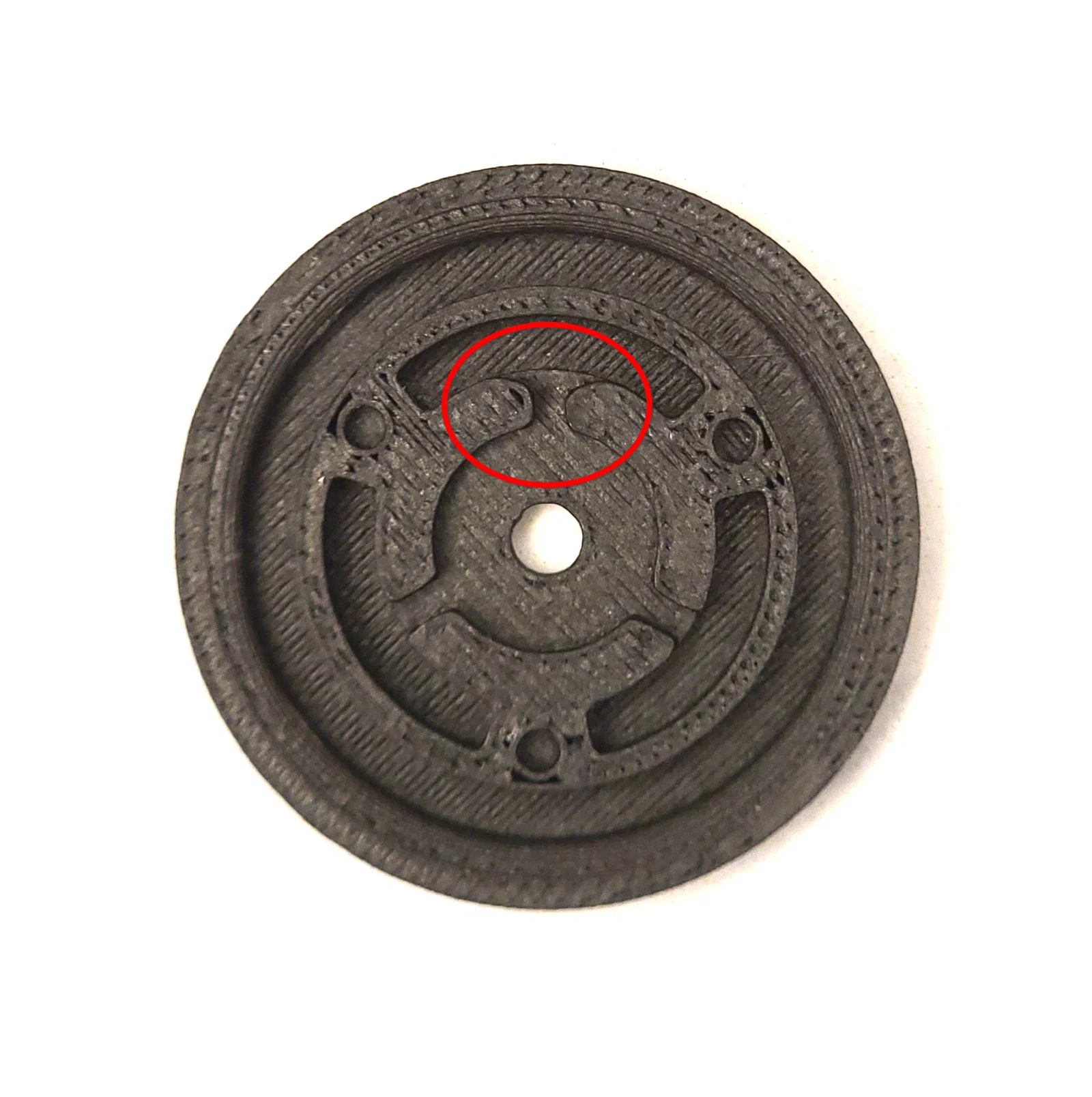

Chiều của tấm gắn trên bộ sạc rất quan trọng! Hãy chú ý rằng bề mặt có rãnh của tấm gắn có ba phần, trong đó có một phần hơi khác biệt một chút so với hai phần còn lại (được khoanh tròn trong ảnh). Bề mặt của bộ sạc cũng có phần tương ứng như vậy, nên hãy canh chỉnh cho khớp với nhau nhé.

Cần lưu ý rằng khớp ren và đai ốc mà tôi đã remix rất khít với đầu bi 17mm tiêu chuẩn. Việc xoay đai ốc để siết chặt khá khó. Tôi có thể sẽ remix lại phiên bản khác với bước ren nhỏ hơn nếu thấy cần thiết. Hiện tại thì nó vẫn hoạt động ổn.
