Bàn đạp ga (Gas pedal) cho mô phỏng đua xe hoặc xe tự chế

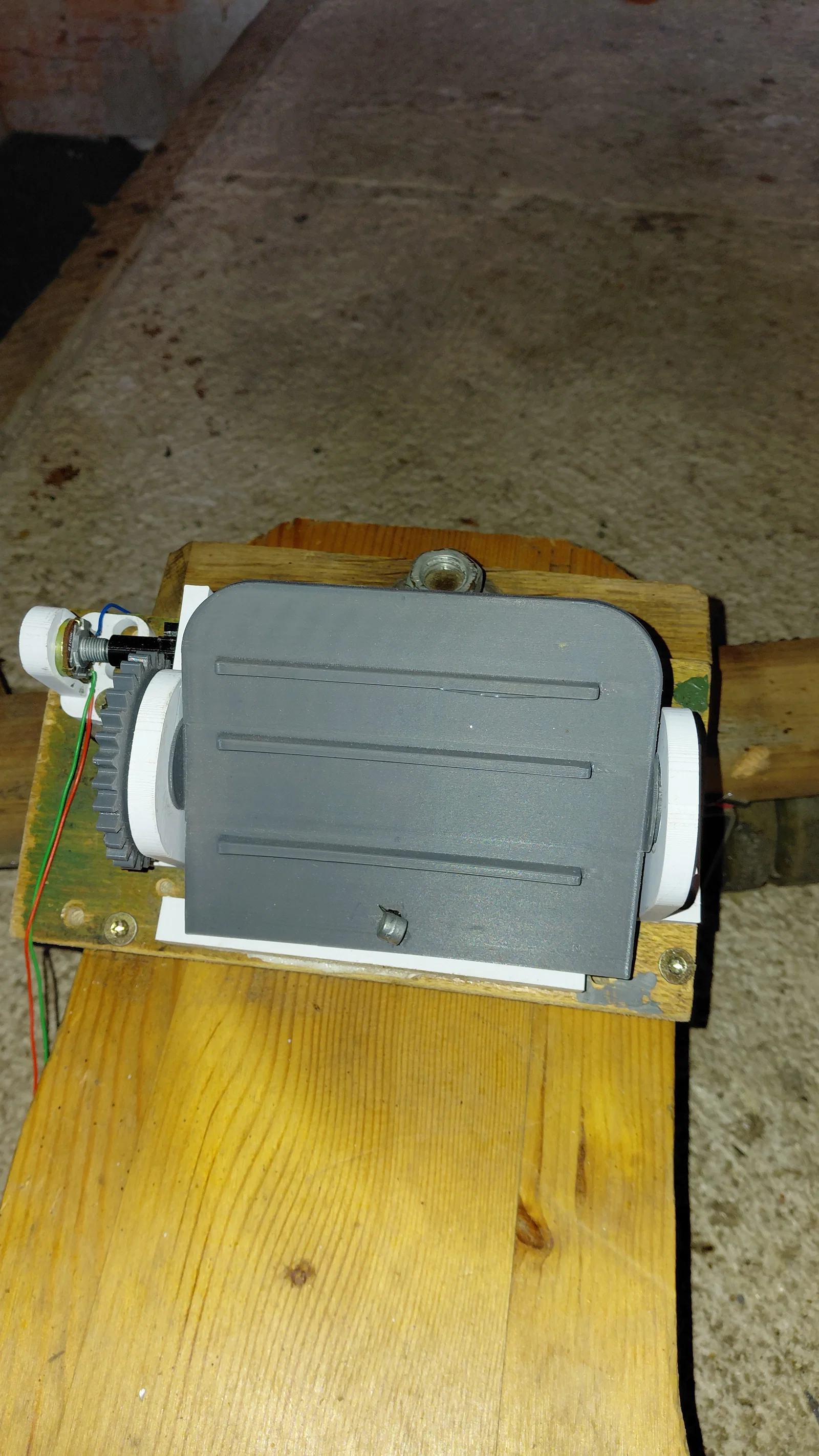

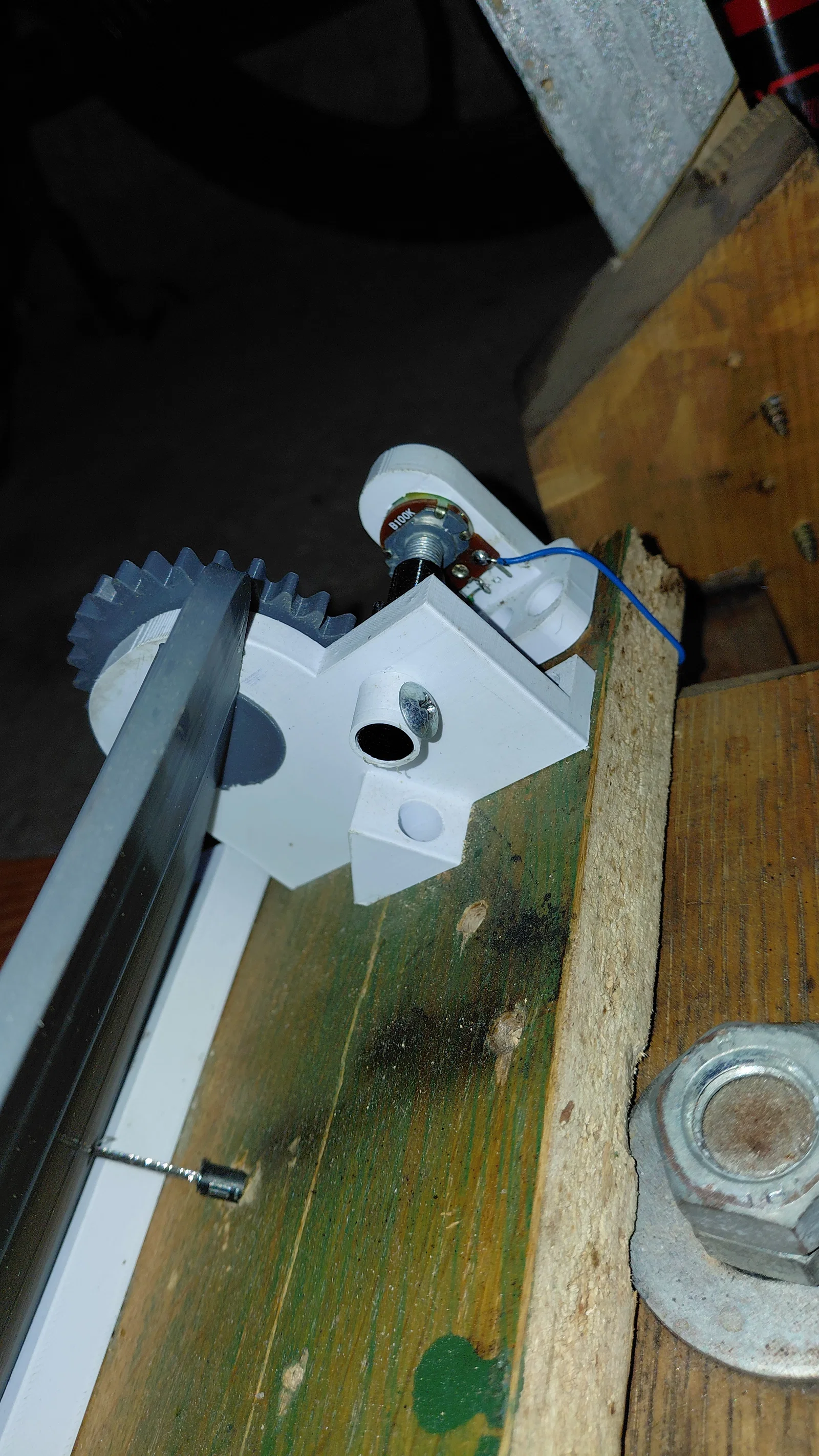

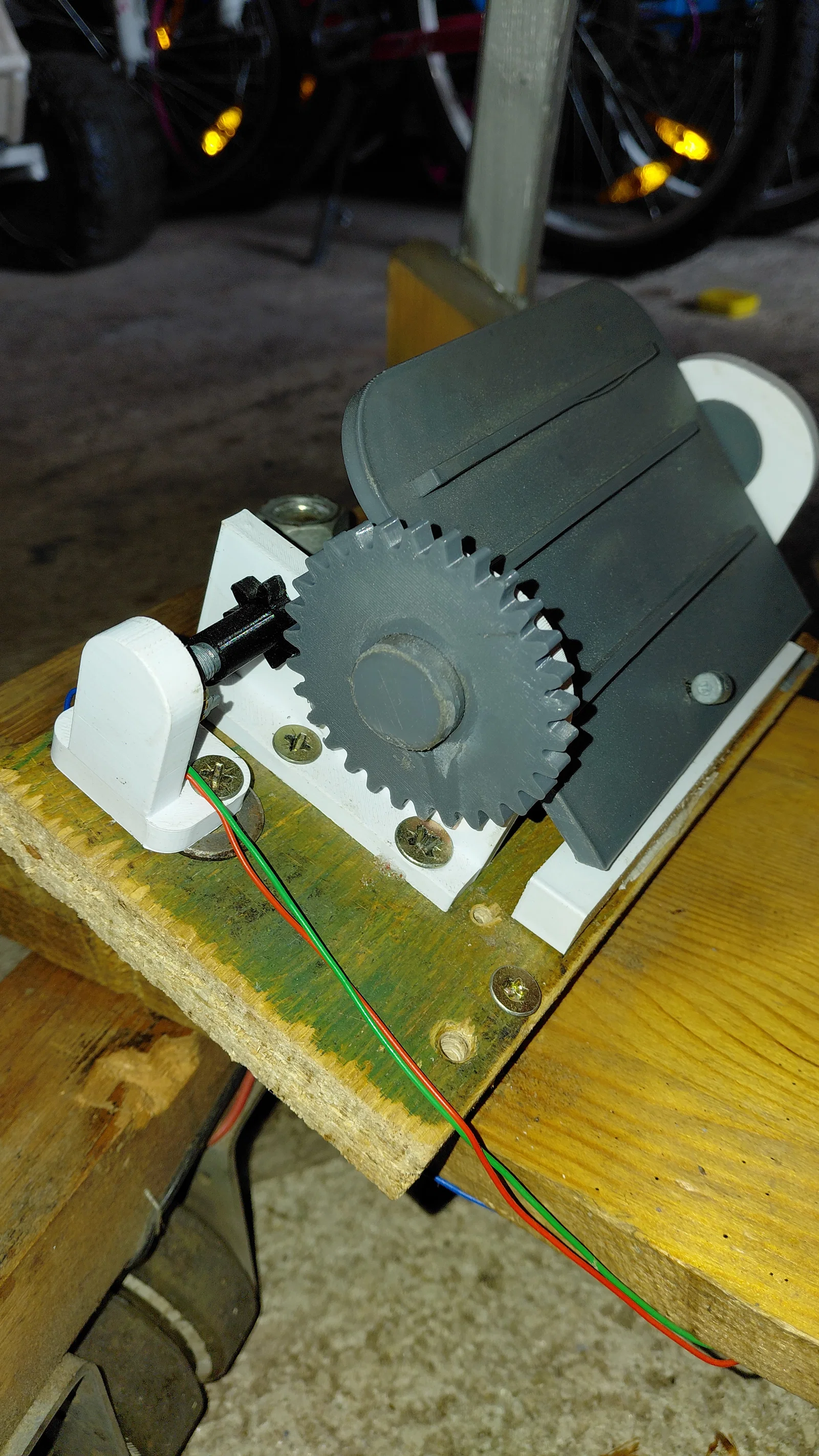

Đây là mẫu bàn đạp ga đơn giản mình tự thiết kế bằng Fusion360. Việc in thêm bộ phận giới hạn (limiter) là tùy chọn (bạn cứ in nếu thấy vị trí nghỉ của bàn đạp chưa được tự nhiên). Để lắp đặt, bạn cần gắn bàn đạp vào các khớp giữ ở hai bên, sau đó vặn vít cố định các khớp này lên một tấm gỗ phẳng. Bánh răng lớn sẽ được gắn vào trục của bàn đạp. Sau đó, hãy dán nó vào bàn đạp, lưu ý là vừa dán vừa di chuyển bàn đạp qua lại để đảm bảo bàn đạp không bị dính chặt vào các khớp giữ. Tiếp theo, gắn bánh răng nhỏ vào lỗ bên trái của bàn đạp. Sau đó, bạn đặt chi tiết biến trở (potentiometer) vào đúng vị trí giữ của nó rồi ép chặt vào bánh răng nhỏ. Cuối cùng, lắp bộ giữ trục nhỏ ở phía đối diện của bánh răng nhỏ rồi siết chặt vít. Như mình đã nói, bạn có thể gắn thêm bộ phận giới hạn bằng cách dán nó lên bề mặt lắp đặt ngay dưới chân bàn đạp.

Sau khi lắp xong bàn đạp, bạn cần dùng một sợi dây cáp thắng (loại dùng cho xe đạp) để tạo lực đàn hồi. Bạn khoan một lỗ ở chính giữa bàn đạp rồi luồn dây cáp qua. Sau đó, nối đầu còn lại của dây cáp vào một chiếc lò xo co giãn. Bạn nên lắp đặt lò xo sao cho toàn bộ hệ thống bàn đạp được căng đều, giúp bàn đạp tự động trả về vị trí cũ sau khi nhả chân ra.
