Dụng cụ căn chỉnh puly dây curoa V-Belt

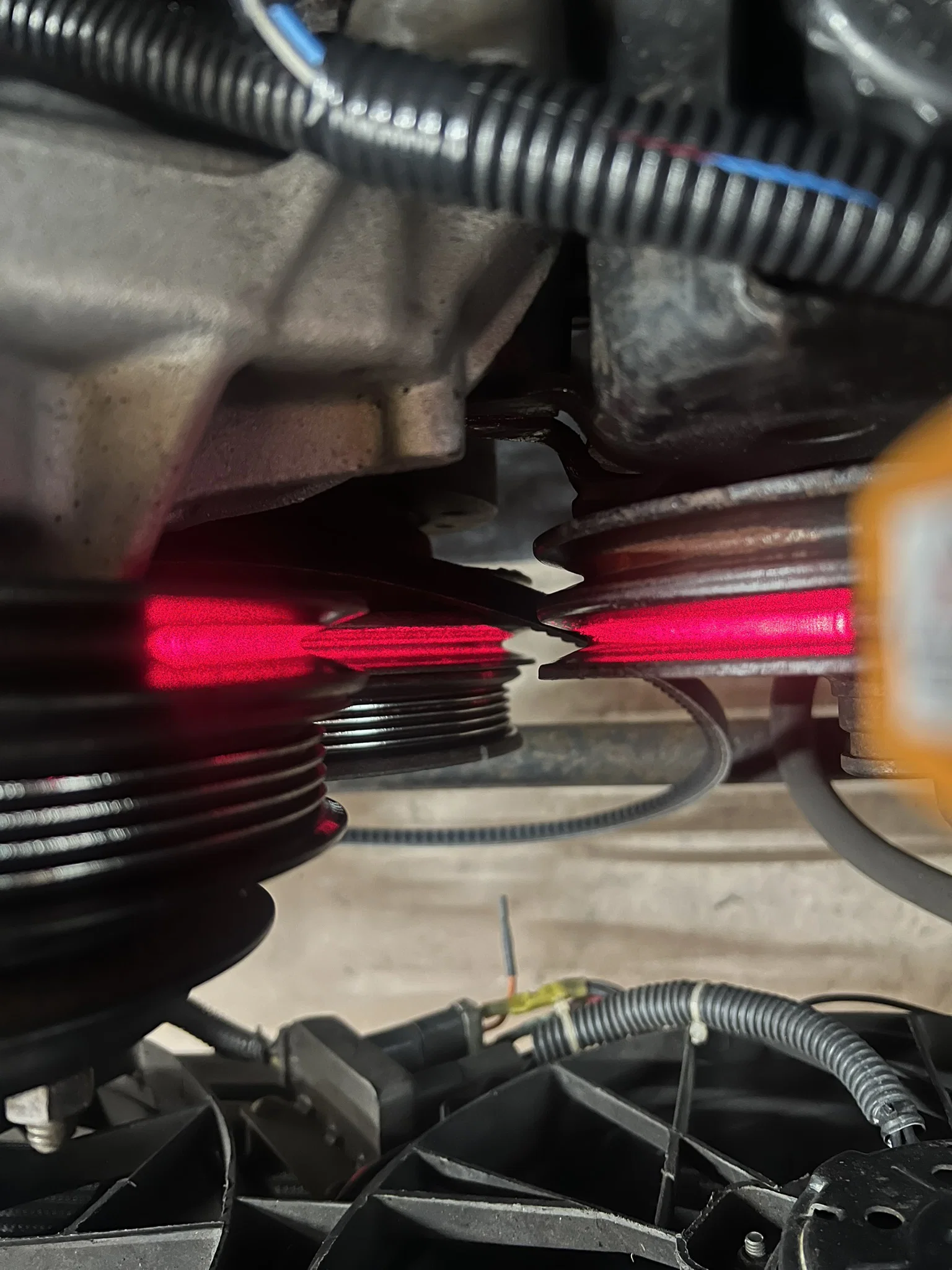

Dụng cụ hỗ trợ căn chỉnh puly dây curoa V-Belt, giúp bạn đặt tia laser hoặc thước thẳng chính xác vào rãnh 36 độ. Đi kèm file thiết kế cho nhiều loại puly khác nhau.
Mô tả

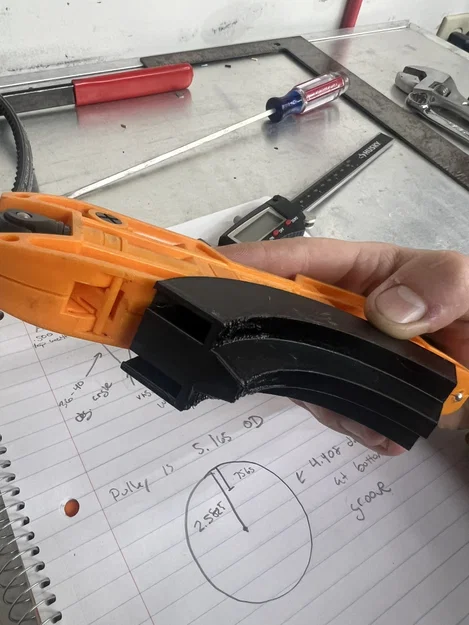

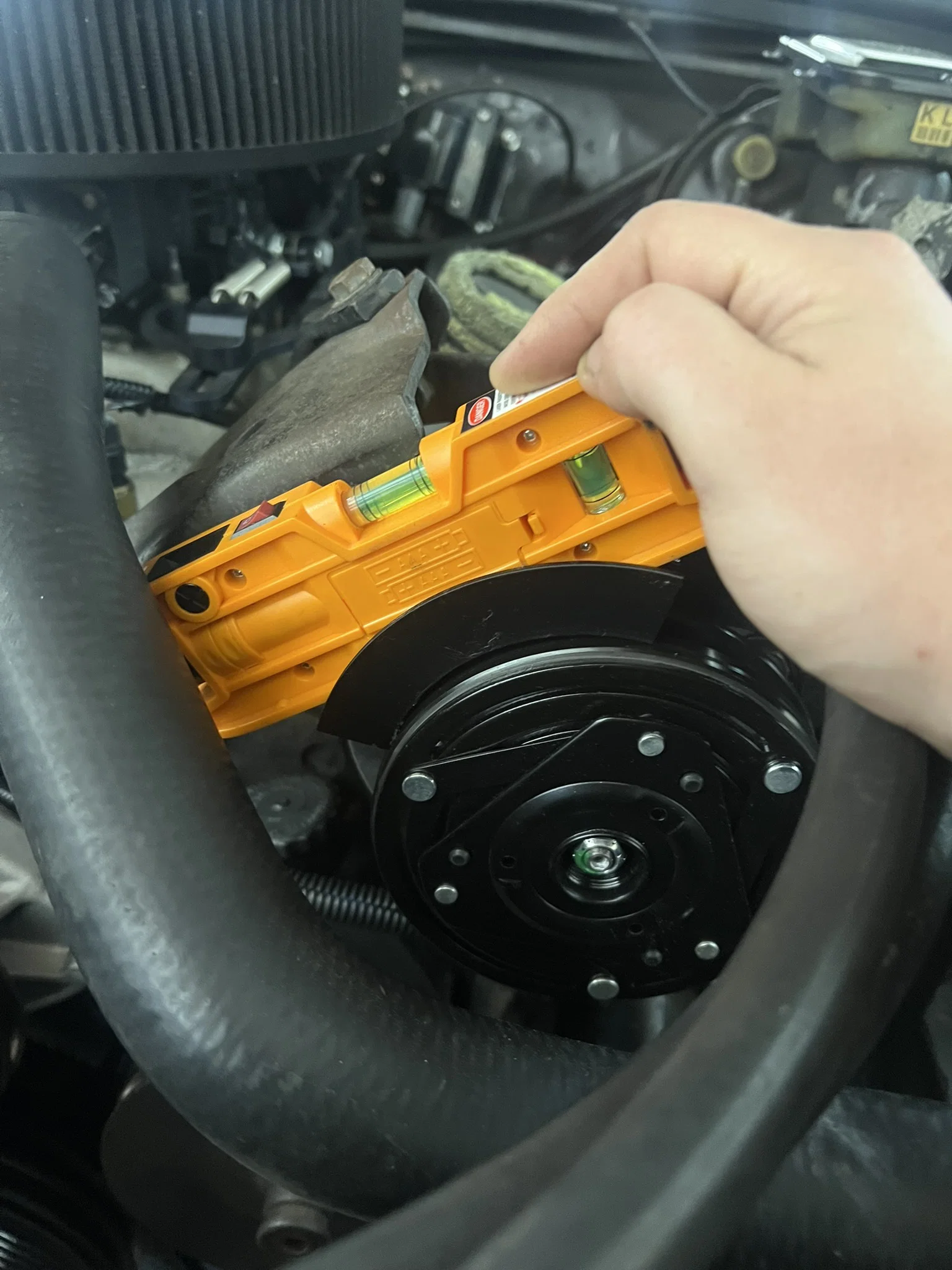

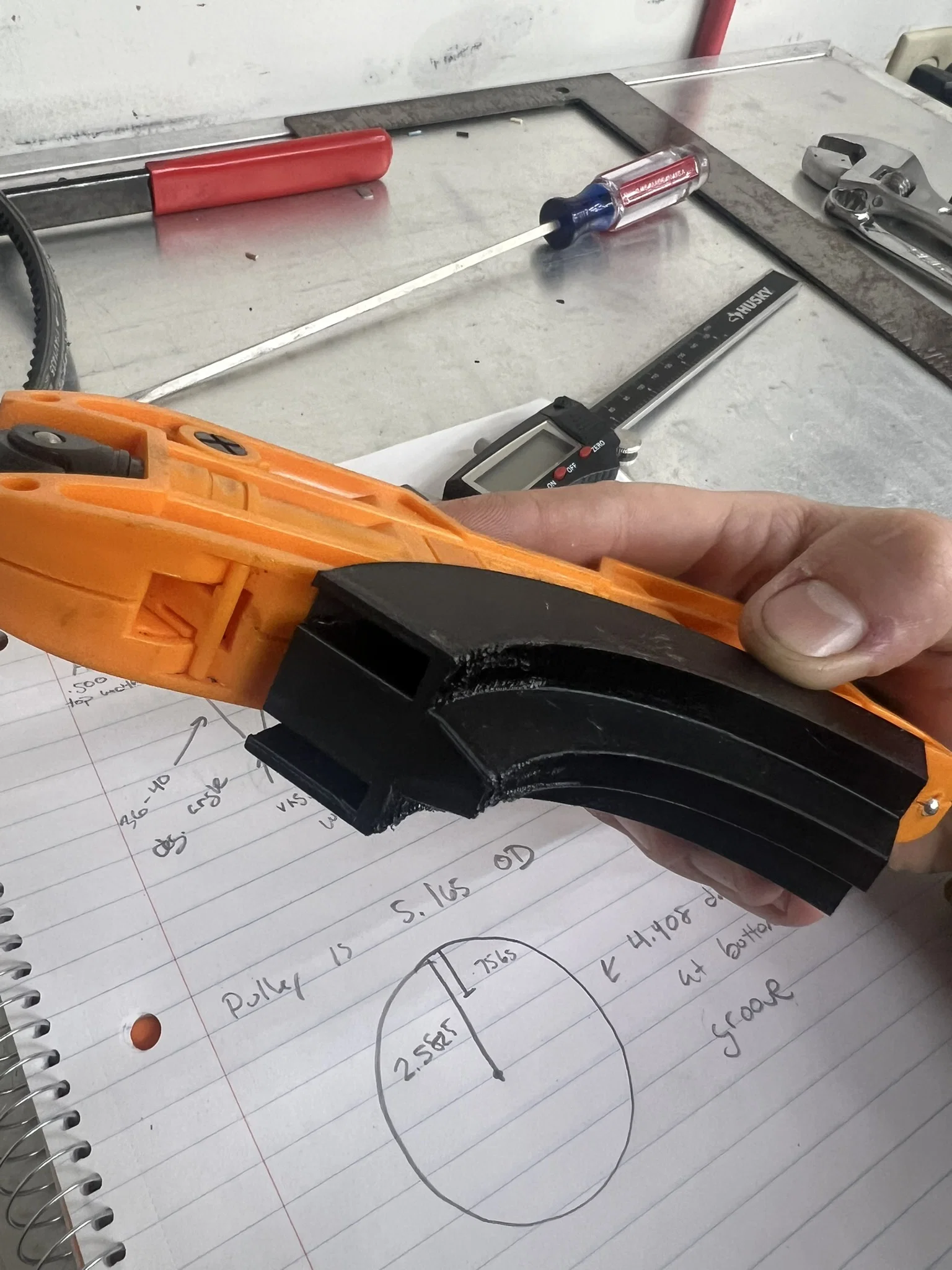

Đây là dụng cụ hỗ trợ căn chỉnh dây curoa (V-Belt). Dụng cụ này được thiết kế để khớp vào rãnh V 36 độ (series 15 hay 11a) trên puly của bạn, tạo một mặt phẳng để đặt tia laser hoặc thước thẳng. Bộ sản phẩm bao gồm 3 file khác nhau: một cho puly bơm trợ lực GM, một cho máy nén điều hòa (AC), và một cho puly bơm nước. Các dụng cụ này được thiết lập cho đường kính puly như sau:
- Máy nén AC: đường kính 5.16 inch
- Bơm trợ lực: đường kính 6.5 inch
- Bơm nước: đường kính 6.18 inch

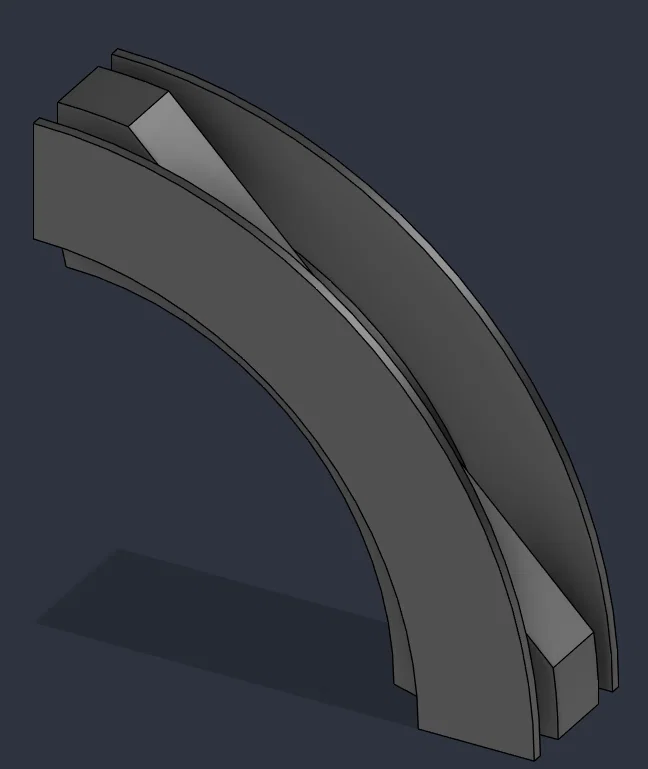

Bạn có thể cần điều chỉnh file thiết kế tùy theo đường kính puly của mình. Sản phẩm này được làm cho máy laser cầm tay hiệu Johnson, model 40-0915. Tôi có đính kèm các file .stp để các bạn tiện chỉnh sửa cho phù hợp với loại laser hoặc kích thước puly của riêng mình.
