Giá treo tường cho máy mài góc Ryobi P4221

Đây là giá treo tường đơn giản bắt bằng hai ốc vít dành cho máy mài góc Ryobi P4221.

Công cụ này đã được quét 3D (bằng Creality CR-Scan Ferret SE), sau đó bản quét được dùng làm khuôn mẫu cho bề mặt giá đỡ. Bề mặt lắp ráp đã được làm to hơn một chút và tinh giản lại để trông mượt mà hơn. Vì máy chỉ treo thẳng xuống nên không nhất thiết phải khớp hoàn hảo.

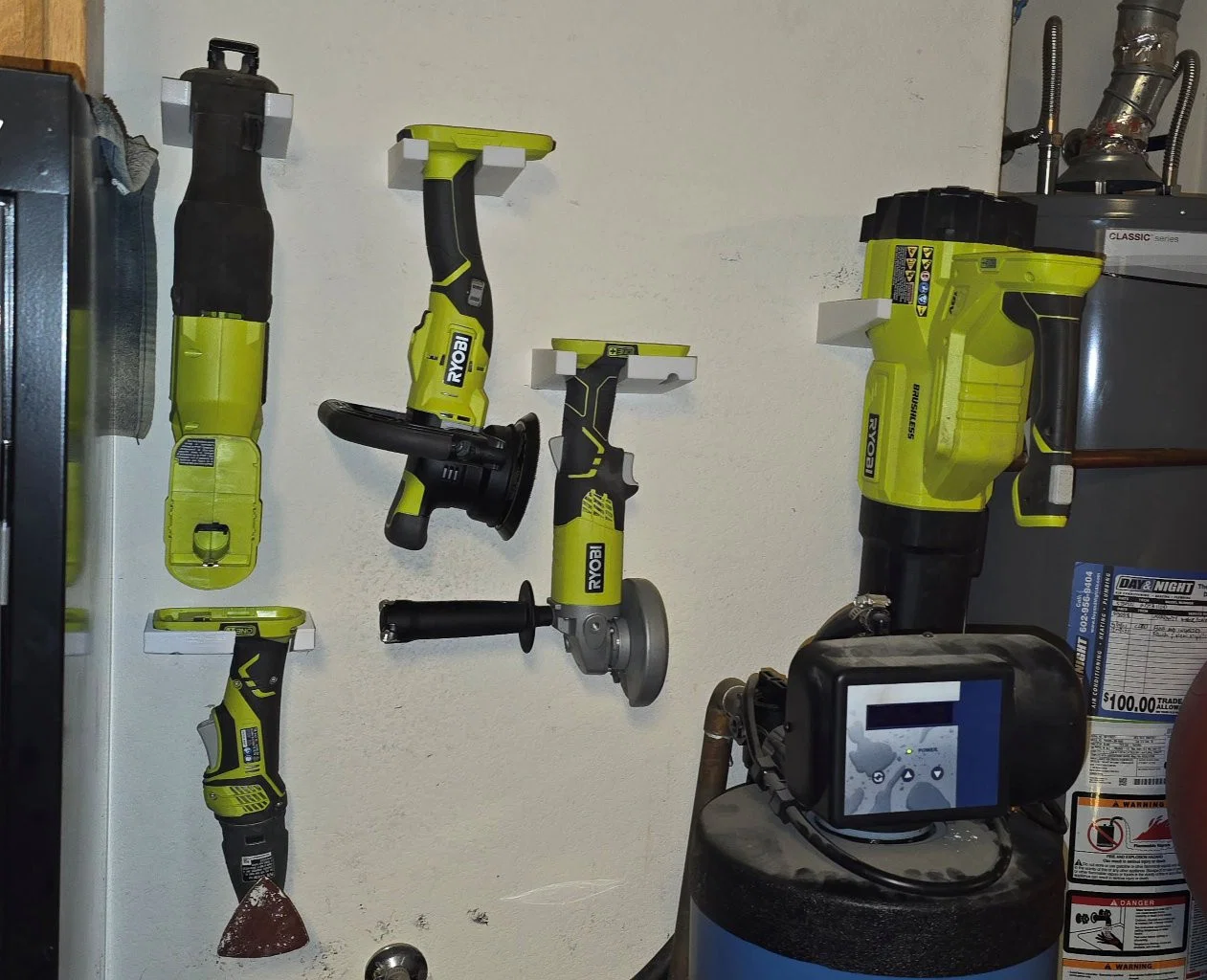

Mình in bằng nhựa PETG để đảm bảo chịu nhiệt tốt khi gắn trên tường nhà xe. Lỗ bắt vít được thiết kế phù hợp cho ốc cỡ 3/16", mình đã dùng ốc dài 2 3/8" một phần vì có sẵn, phần vì một số công cụ này khá nặng. Dù vậy chắc là hơi dư sức thật :-)

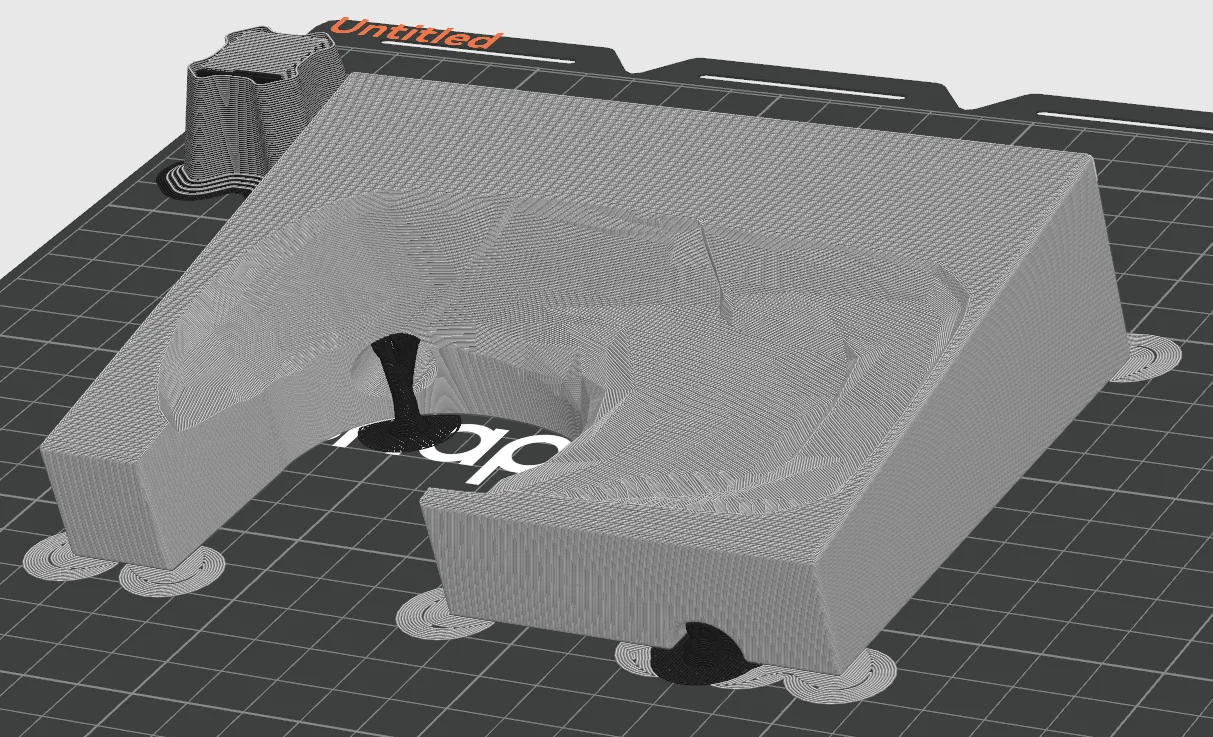

Mẫu này lúc in mình có dùng support, nhưng thực ra không cần thiết lắm (mà nó còn làm chậm quá trình in vì mình dùng PLA làm support). Mình cũng có dùng thêm "mouse ears" (tai chuột) để tránh bị bong góc. Mẫu được đặt thẳng đứng khi in, phần đáy nghiêng tiếp xúc với bàn in. Cách này giúp việc in ấn đơn giản hơn và cũng tăng độ bền do các đường layer không nằm hoàn toàn theo phương ngang.

Lưu ý: Mình chỉ cung cấp file 3mf (không phải bản đã slice). File 3mf chứa nhiều thông tin hơn STL, nhưng mình thấy việc dùng file 3mf đã slice có thể gây khó hiểu khi chuyển đổi giữa các máy in khác nhau. Bạn nhớ xử lý hai phần trong file 3mf (máy mài và giá treo) như hai đối tượng riêng biệt, sau đó xóa phần máy mài đi trước khi bắt đầu slice nhé. Mình cung cấp cả hai để bạn dễ hình dung thiết kế, nhưng phần máy mài không dùng để in đâu.
