Cảm biến hiện diện và cảnh báo thông minh (Hoạt động hoàn hảo)
Giới thiệu mẫu cảm biến hiện diện tích hợp âm thanh và ánh sáng cảnh báo. Thiết bị sử dụng pin sạc, tối ưu điện năng và đi kèm hướng dẫn chi tiết về sơ đồ kết nối cũng như lập trình Arduino Nano cho người dùng quan tâm.
Mô tả

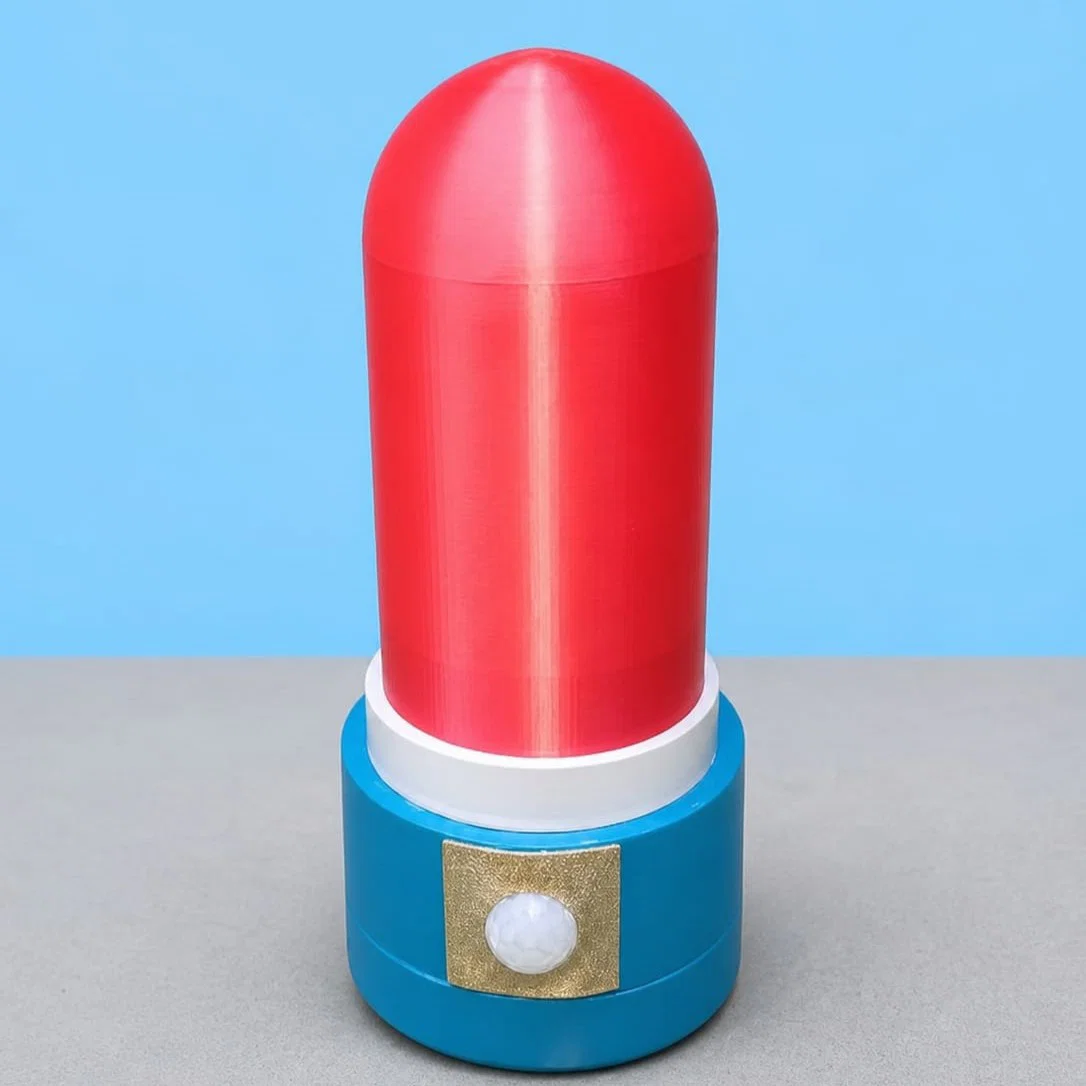

Chào mọi người, mình xin giới thiệu mẫu thiết kế mới của mình. Đây là một bộ CẢM BIẾN HIỆN DIỆN (DETECTOR DE PRESENCIA), ngoài việc phát hiện chuyển động, nó còn có khả năng phát ra âm thanh và đèn báo nhấp nháy.
Thiết bị này sử dụng nguồn từ pin Lithium 3700 mAh có thể sạc lại và được kích hoạt thông qua nút bấm nên rất tiết kiệm pin.
Mình sẵn sàng chia sẻ sơ đồ lắp ráp, kết nối chân cắm (PIN to PIN) và mã lập trình cho ARDUINO NANO theo yêu cầu.
Kích thước: 230 mm cao x 110 mm rộng x 120 mm sâu
Thời gian in: 3 giờ 10 phút
Thời gian lắp ráp: 3 giờ 30 phút
Thông số in 3D:
- Filamento PLA
- Đầu in (Nozzle): 0,4 mm
- Nhiệt độ đầu in: 220 độ
- Nhiệt độ bàn in: 55 độ
- Không cần hỗ trợ (Support)
Vật liệu thương mại cần dùng:
- ARDUINO NANO
- Nút nhấn có khóa
- Module sạc TP4056
- Module tăng áp (Boost) từ 3,7V lên 5V
- Cảm biến PIR
- Module âm thanh ISD1820
- Dây cắm Dupont
