Sổ tay vô tận không dùng dây thun (Infinite Notebook)

Cập nhật

• 13/7 - Đã bổ sung phiên bản A4.

• 12/7 - Phát hành lần đầu với phiên bản US Letter.

Giới thiệu

Mình đã thấy thiết kế cuốn sổ vô tận này trên mạng và thấy khá hay. Tuy nhiên, mình không thích dùng dây thun. Ý tưởng dùng sợi nhựa để làm bản lề cũng thấy hơi phiền vì việc làm thẳng sợi nhựa không hề dễ dàng. Ngoài ra, mình cũng không cần các tính năng cầu kỳ như khay giữ bút. Mình chỉ muốn một cuốn sổ vô tận tối giản thôi. Vì vậy, mình đã tự thiết kế với các tiêu chí: 1) Không cần dây thun. 2) Mọi thứ đều in 3D (trừ giấy). 3) Chứa được số lượng trang tùy ý.

Sau hàng chục lần điều chỉnh, mình đã có phiên bản hiện tại. Vui lòng đọc kỹ hướng dẫn bên dưới trước khi in nhé. Mọi phản hồi và góp ý đều được hoan nghênh.

Lưu ý: Hãy chọn file mô hình phù hợp với kích thước giấy: US Letter hoặc A4. Chúng được sắp xếp trong các thư mục riêng.

In ấn

Vì thiết kế của cuốn sổ khá tinh xảo, nó đòi hỏi máy in của bạn phải có độ chính xác về kích thước tốt. Vì vậy, thay vì in hết mọi thứ rồi mới phát hiện không lắp ráp được, hãy in thử phần gáy (spine) và vài cái chốt (pin) trước để kiểm tra xem có khớp không trước khi in phần bìa, vì phần bìa tốn khá nhiều thời gian và nhựa.

Thiết lập máy in

• Chiều cao lớp in 0.2mm, 2 lớp tường, 3 lớp đáy, 5 lớp trên, độ lấp đầy (infill) 10-15%, không cần hỗ trợ (support)/brim.

• Đảm bảo đã bù trừ hiện tượng chân voi (elephant foot) trong phần mềm cắt lớp (slicer).

• Tốc độ dòng chảy (flow rate) của nhựa đã được cân chỉnh, hoặc ở mức ổn định.

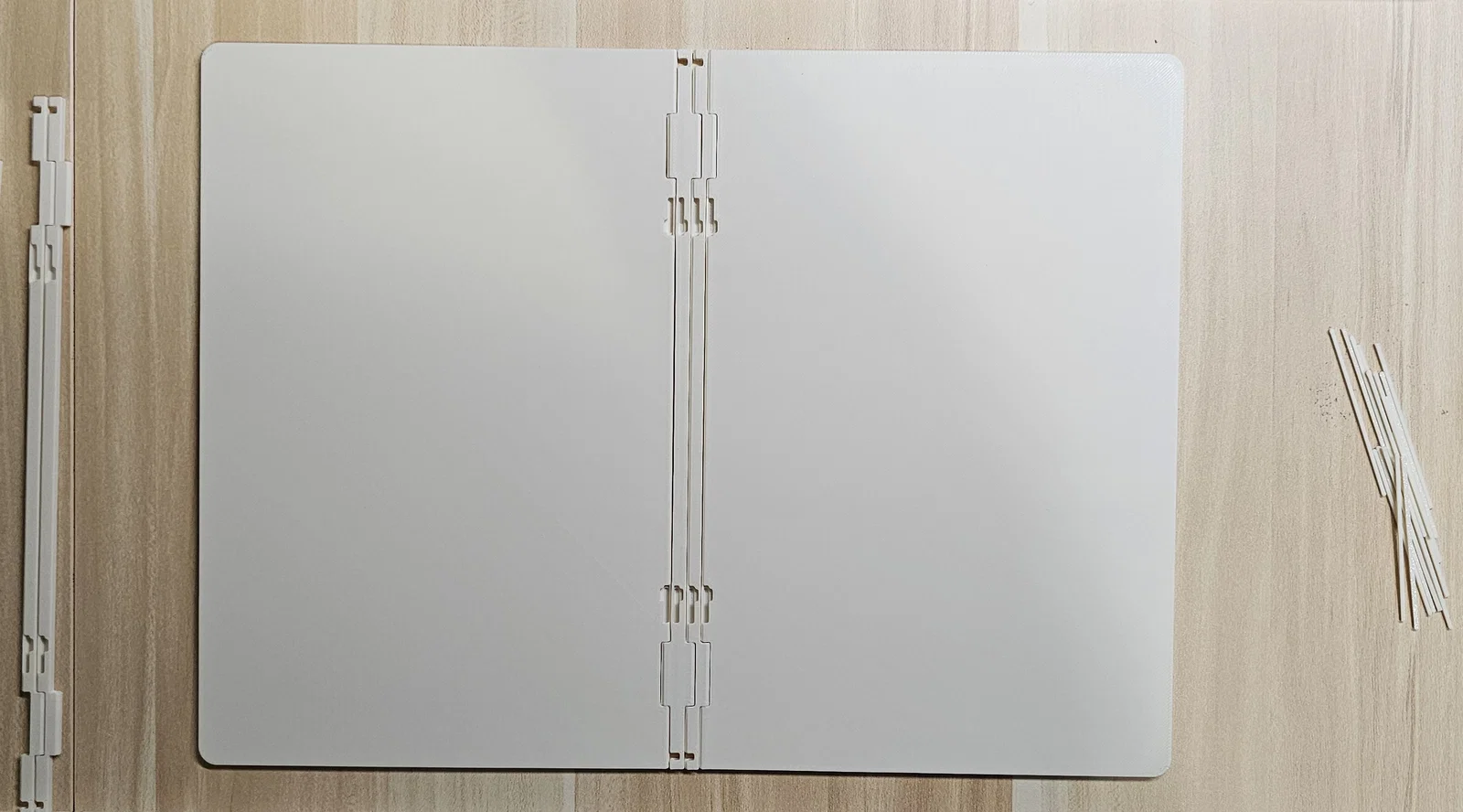

Số lượng linh kiện

• Gáy (Spines): Cần ít nhất một cái là "Spine Last". Nếu muốn kẹp hơn 10 trang, bạn in thêm "Spine Repeat" tùy ý. Bạn chỉ cần duy nhất một "Spine Last".

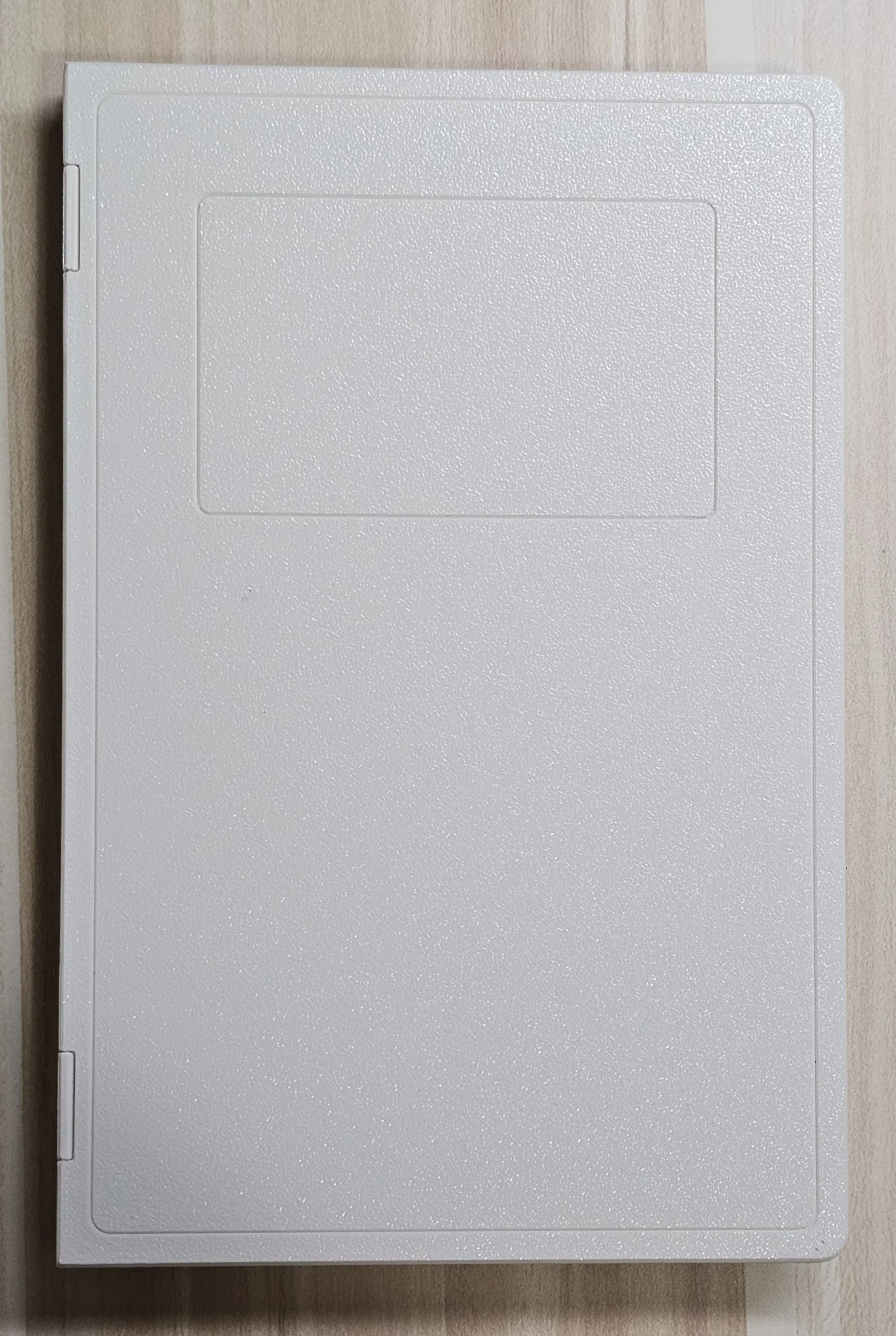

• Bìa (Cover): Hai cái. Nếu muốn phân biệt bìa trước và sau, bạn có thể in một cái có trang trí trong slicer, hoặc dùng mẫu "Cover - with pattern" với các hình chữ nhật đơn giản.

• Chốt (Pins): Tối thiểu 6 cái, thêm 2 cái cho mỗi gáy bổ sung.

• Dây đai (Band): Một cái cho mỗi gáy, cần ít nhất một cái.

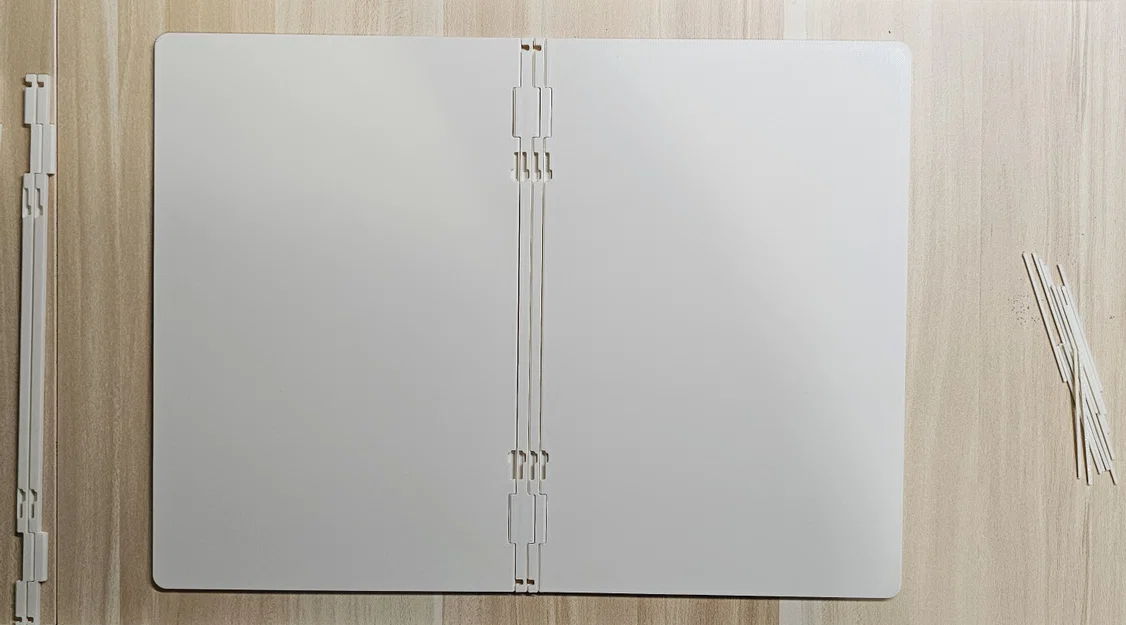

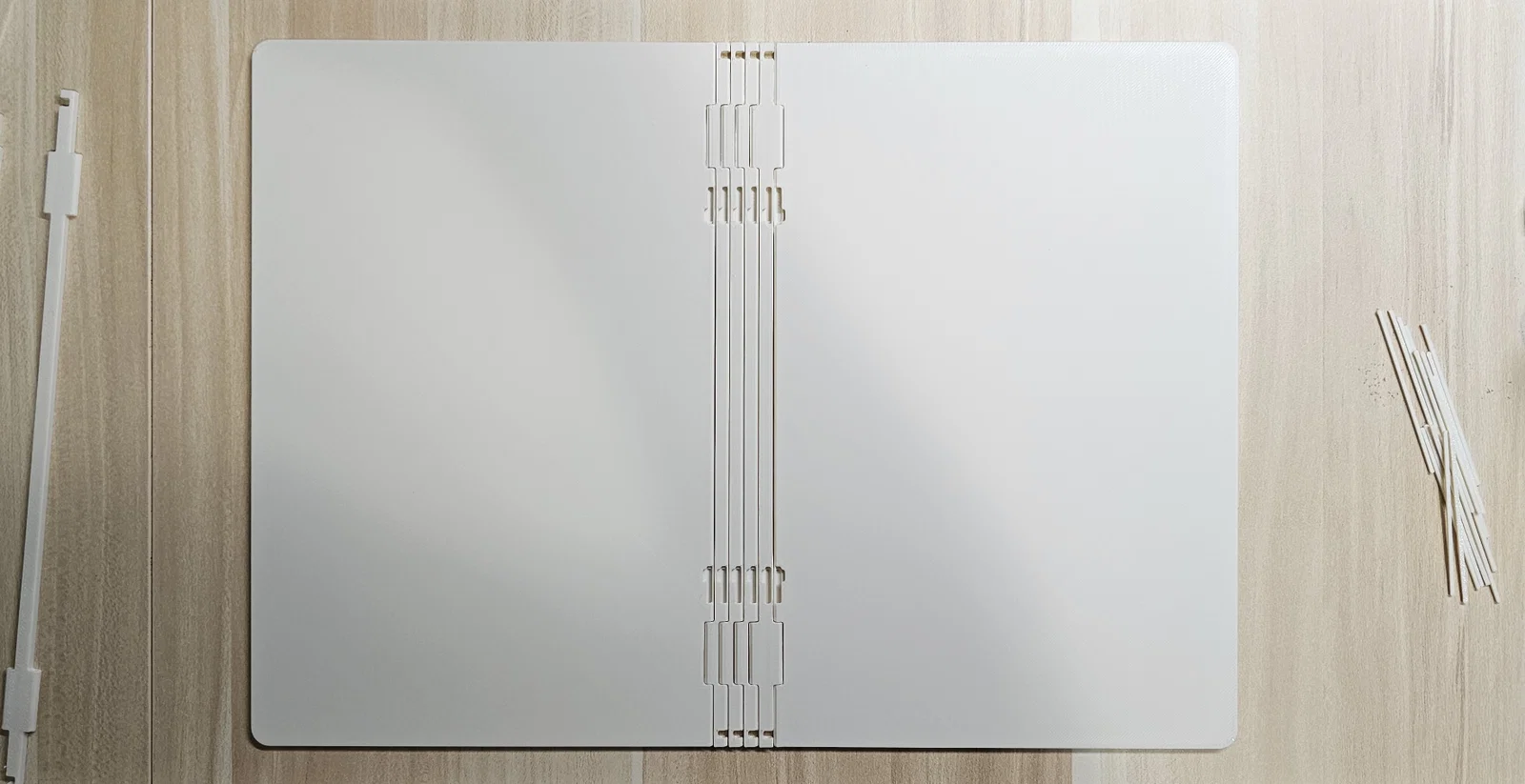

Lắp ráp

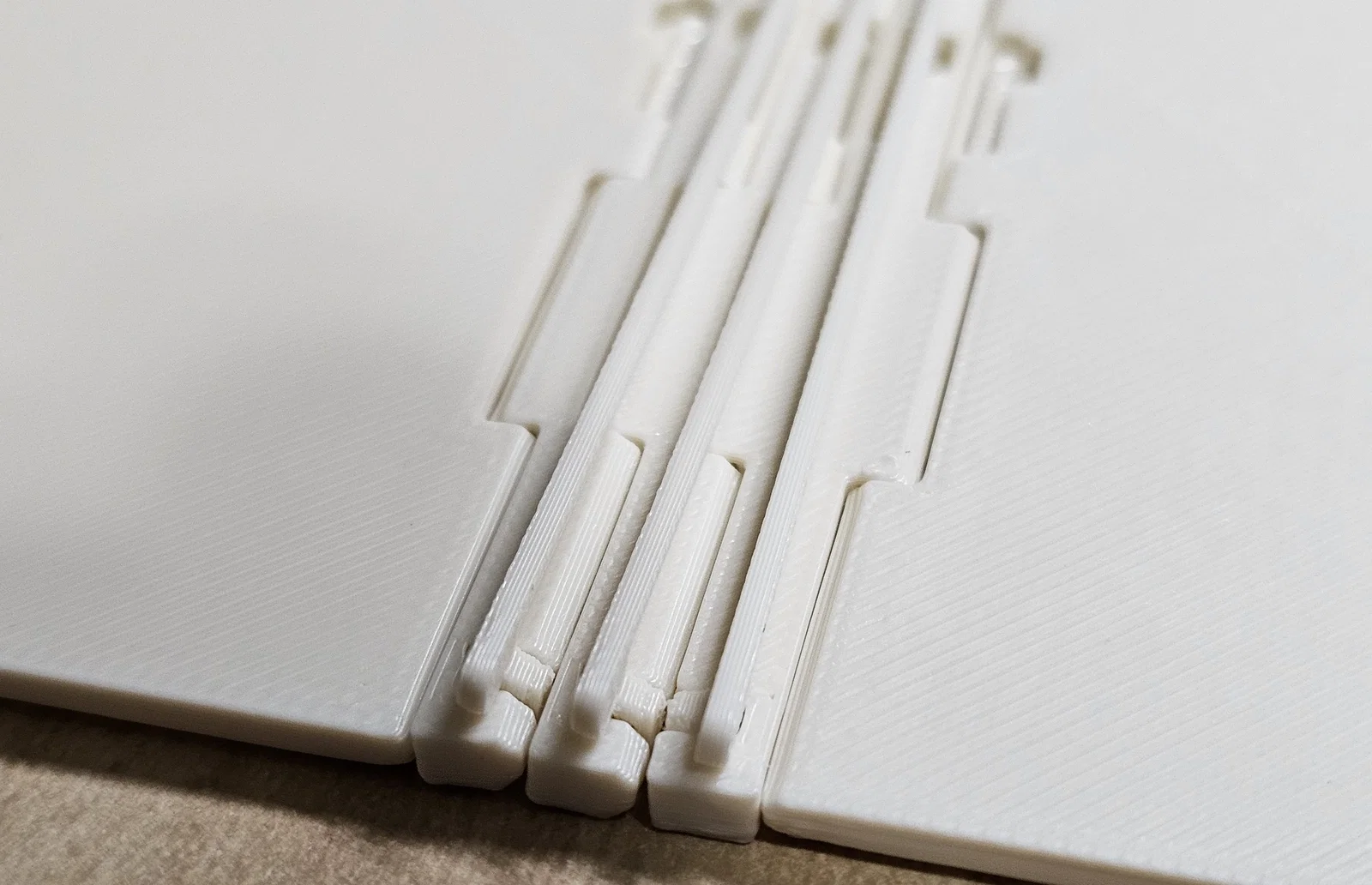

• Thiết kế này đối xứng nên có nhiều cách lắp, nhưng nếu sắp xếp cẩn thận sẽ nhìn thẩm mỹ hơn. Một gợi ý là nên để mặt tiếp xúc với bàn in ra phía ngoài.

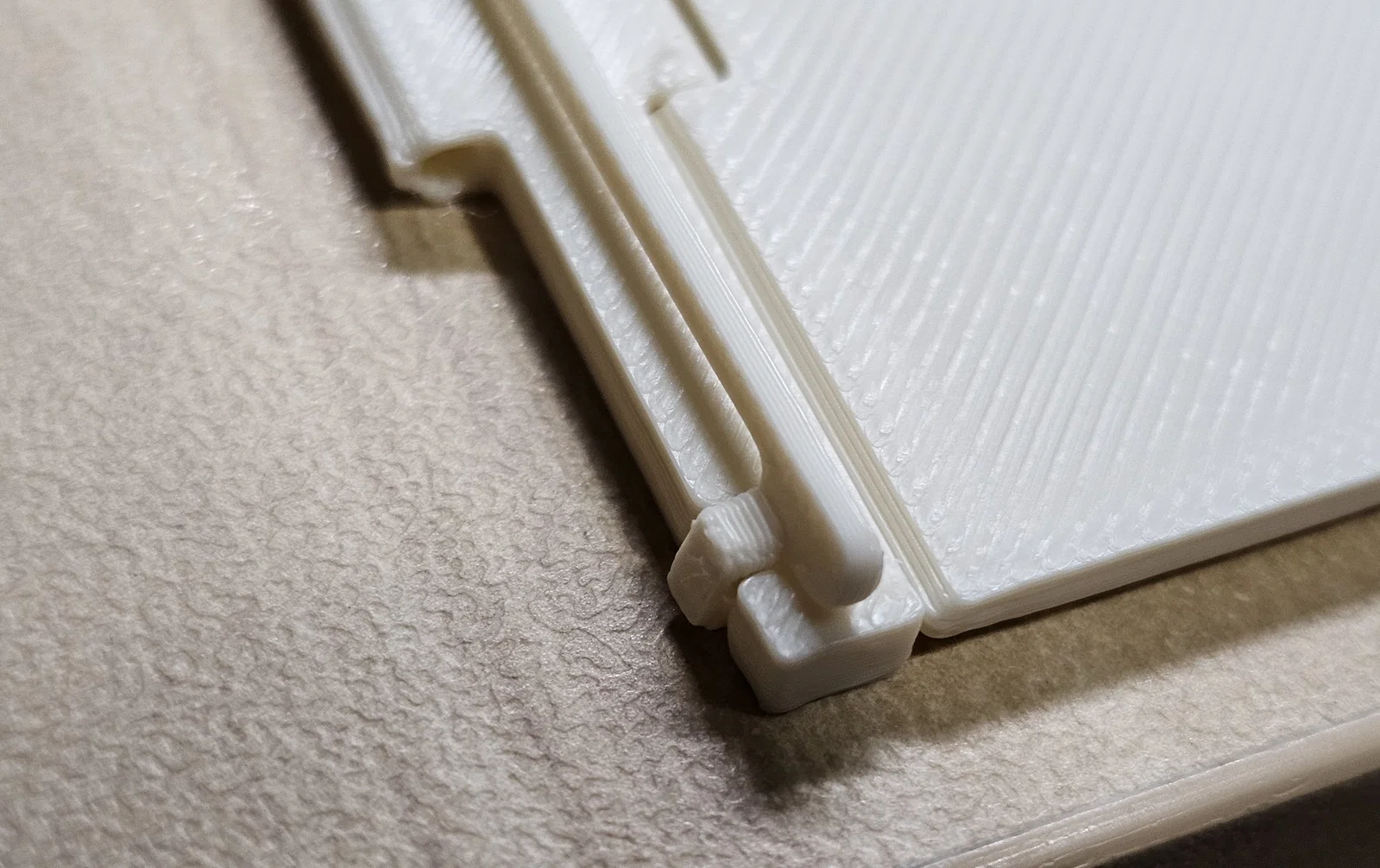

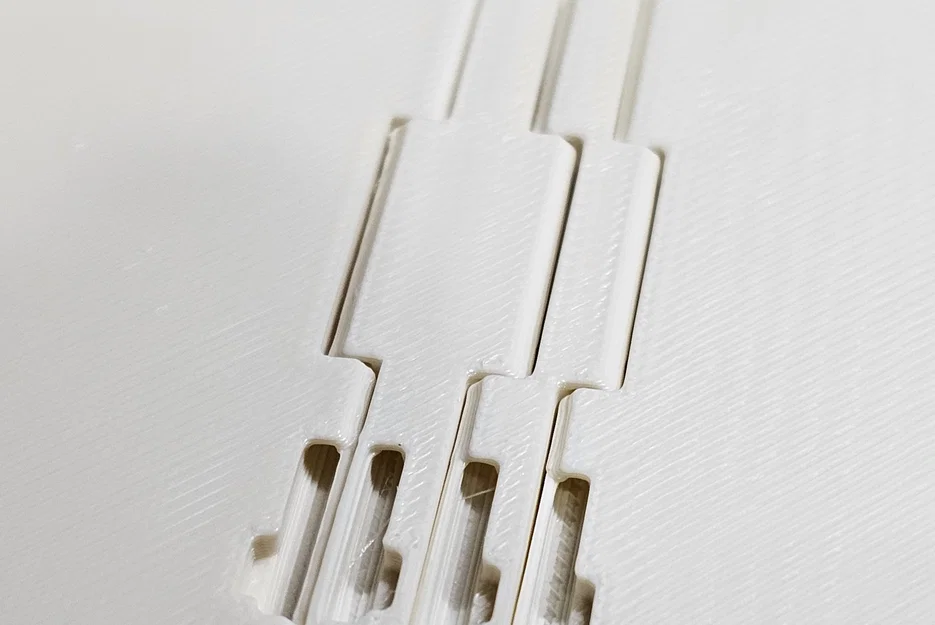

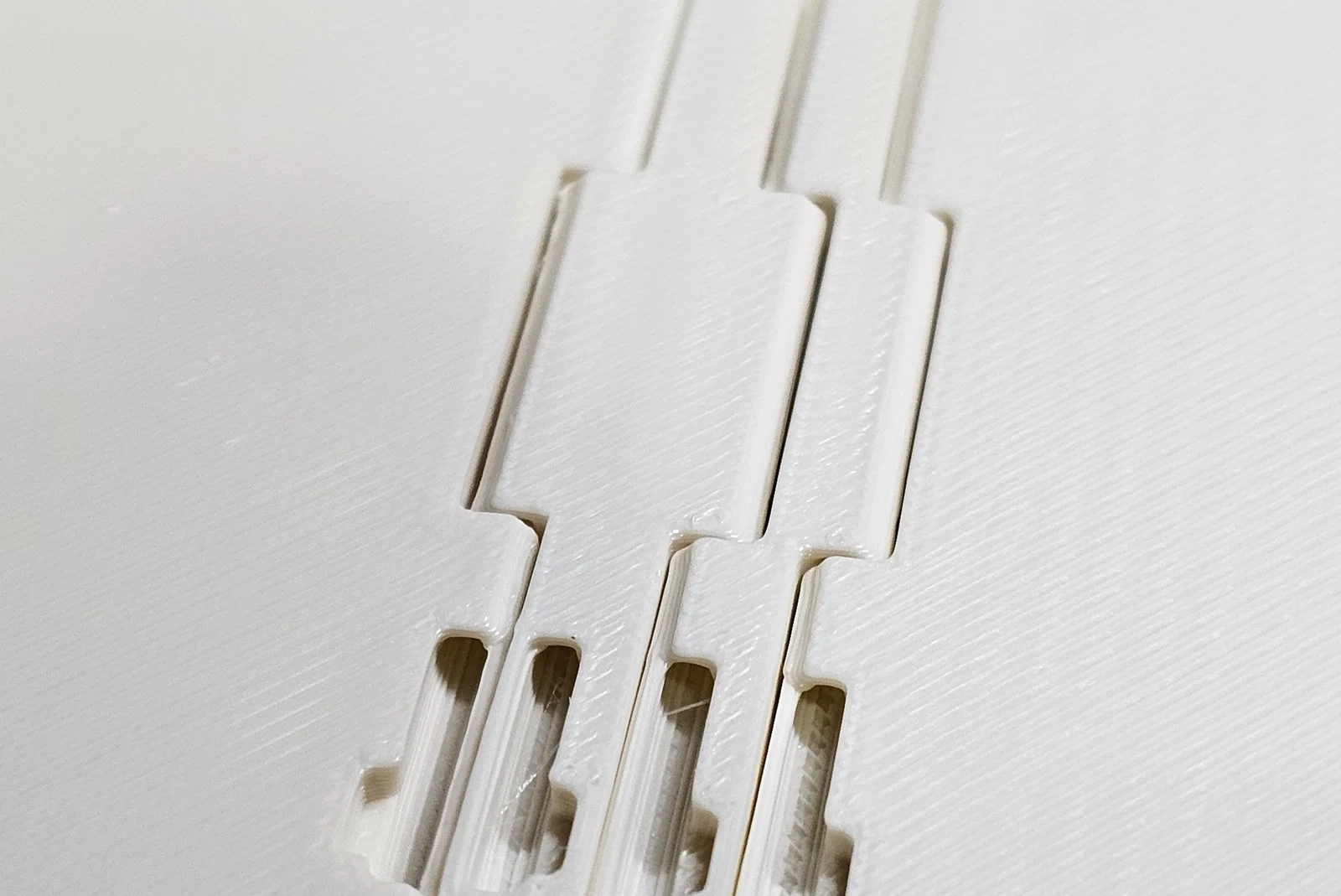

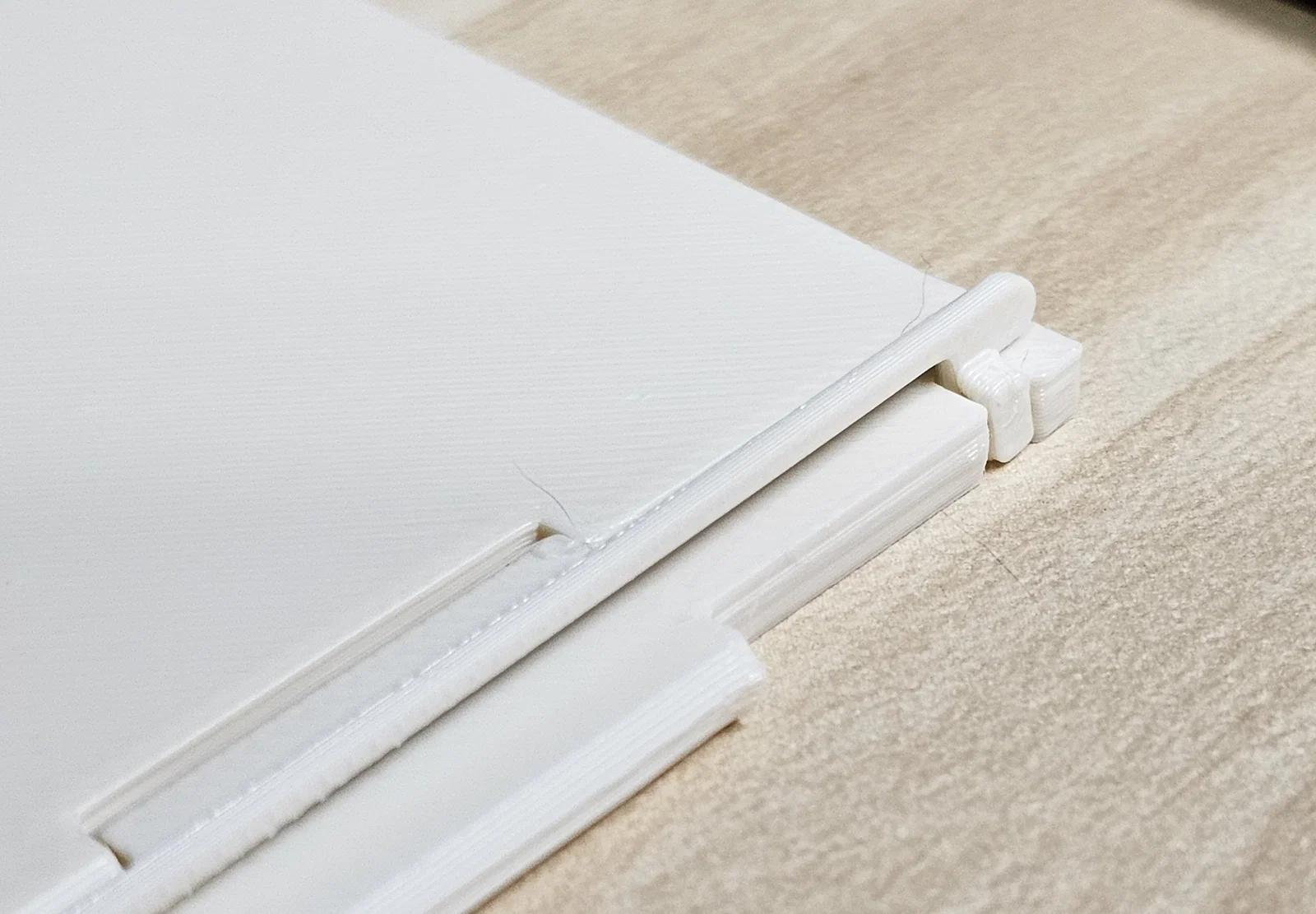

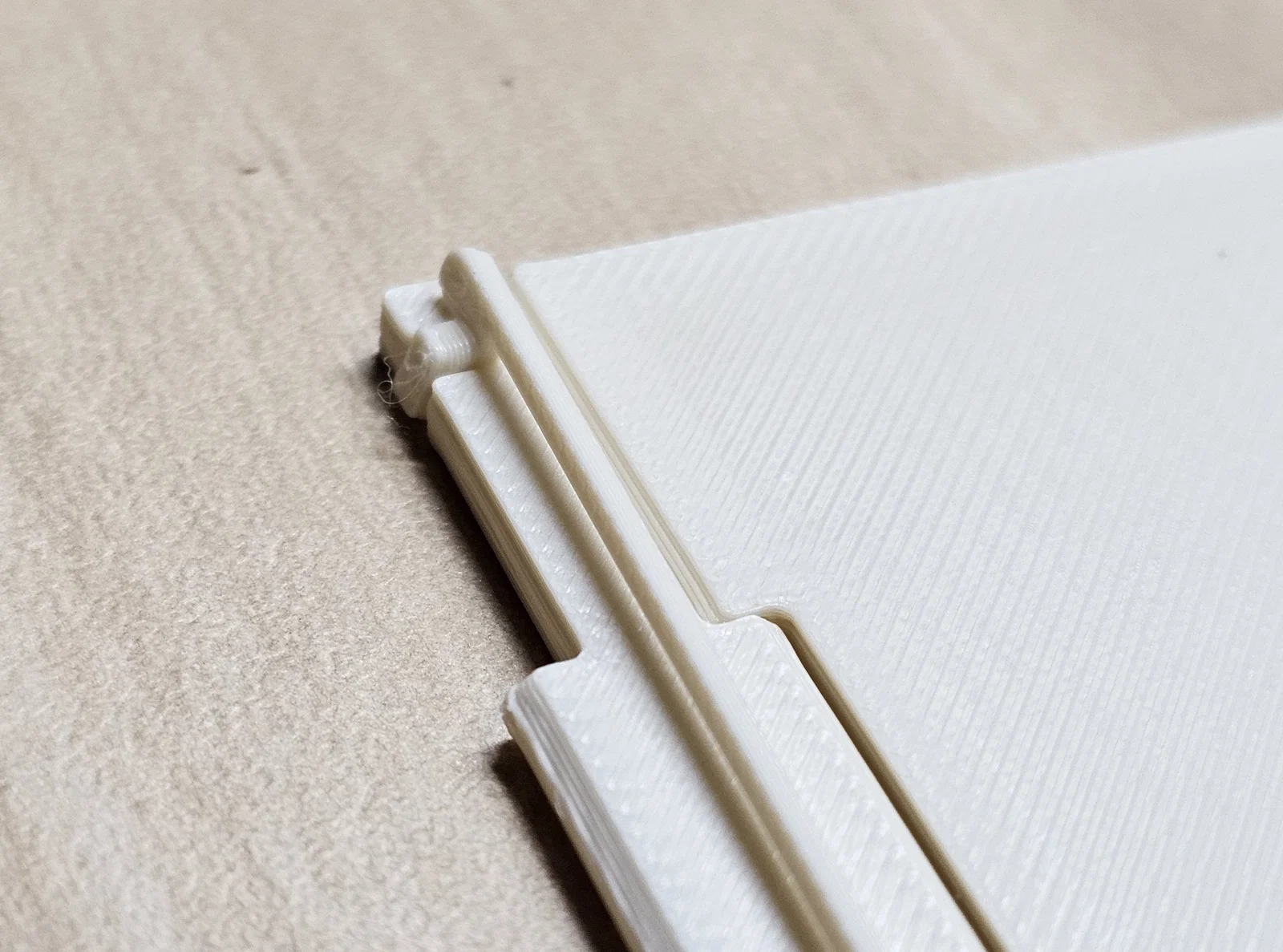

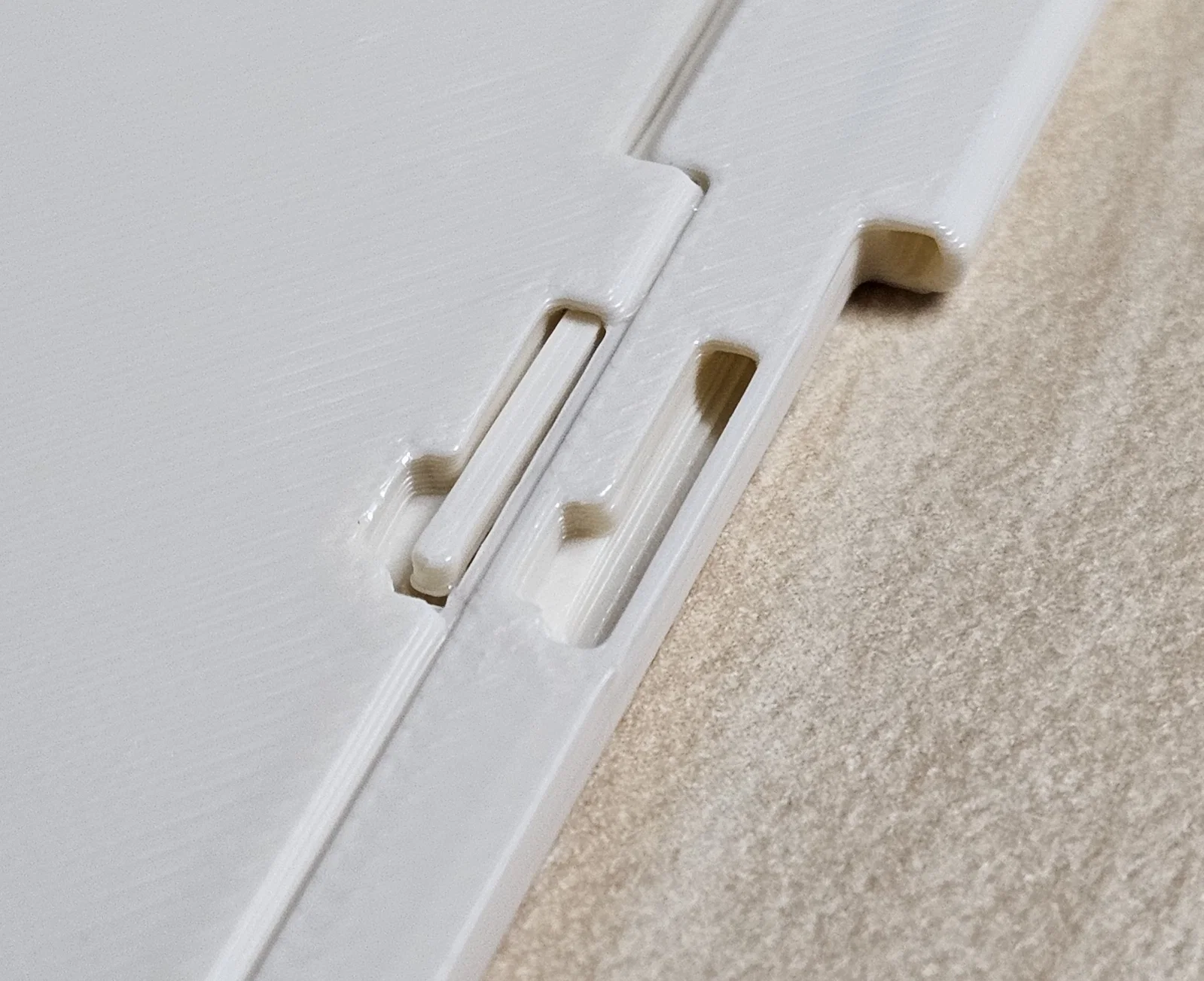

• Mọi thứ được lắp ráp bằng cách dùng các chốt nhựa vuông xuyên qua các lỗ cắt. Qua thử nghiệm của mình, hầu hết đều lắp rất dễ. Nếu bạn thấy quá chặt, đừng cố ấn mạnh. Hãy đảm bảo mọi thứ đã thẳng hàng trước. Bạn có thể cắt vát nhẹ đầu chốt (cho nhọn hơn một chút) rồi thử lại. Nếu vẫn không được, máy in của bạn có thể cần cân chỉnh lại độ chính xác kích thước.

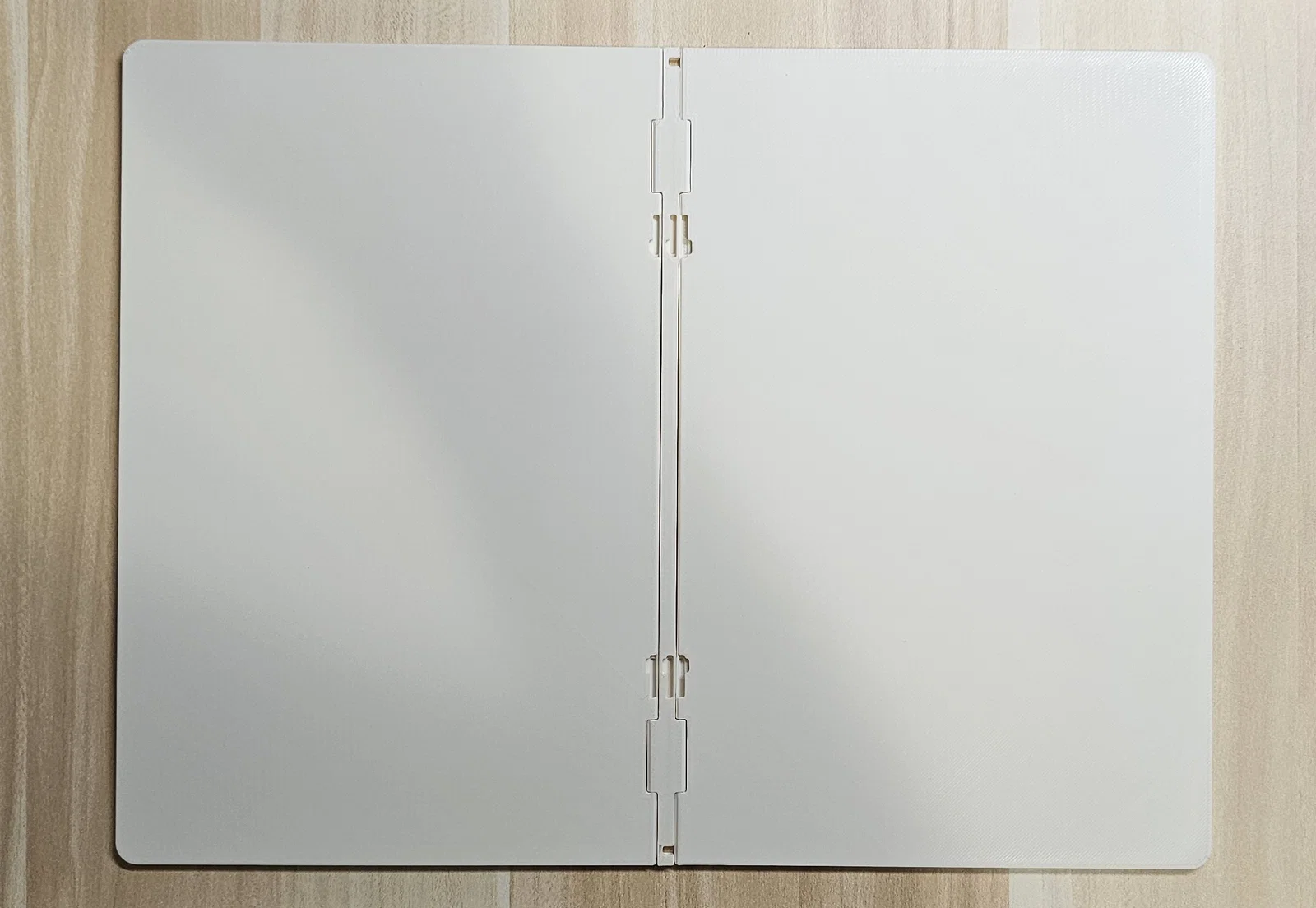

• Bắt đầu lắp với một bìa và một gáy. Cố định chúng lại bằng hai chốt.

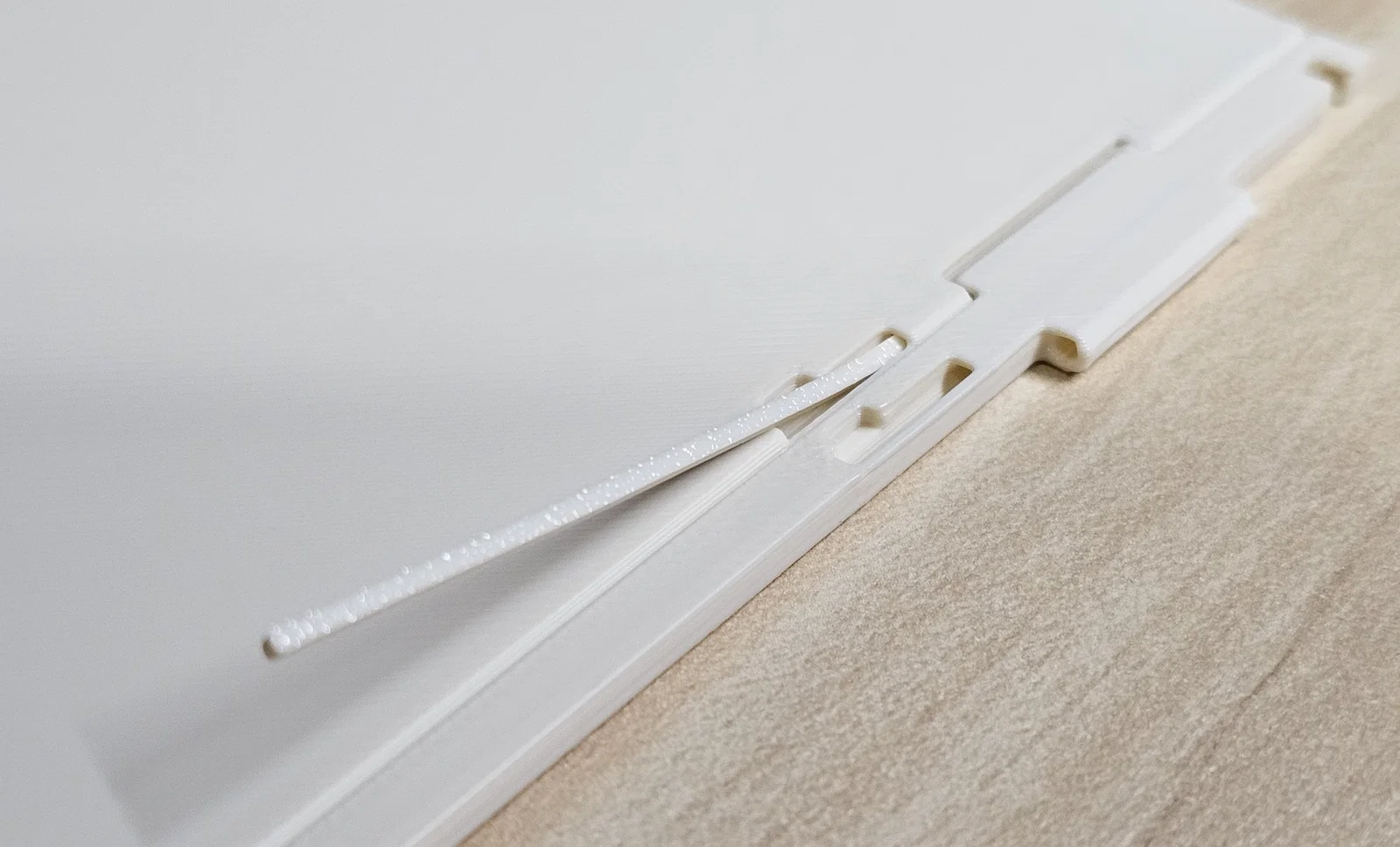

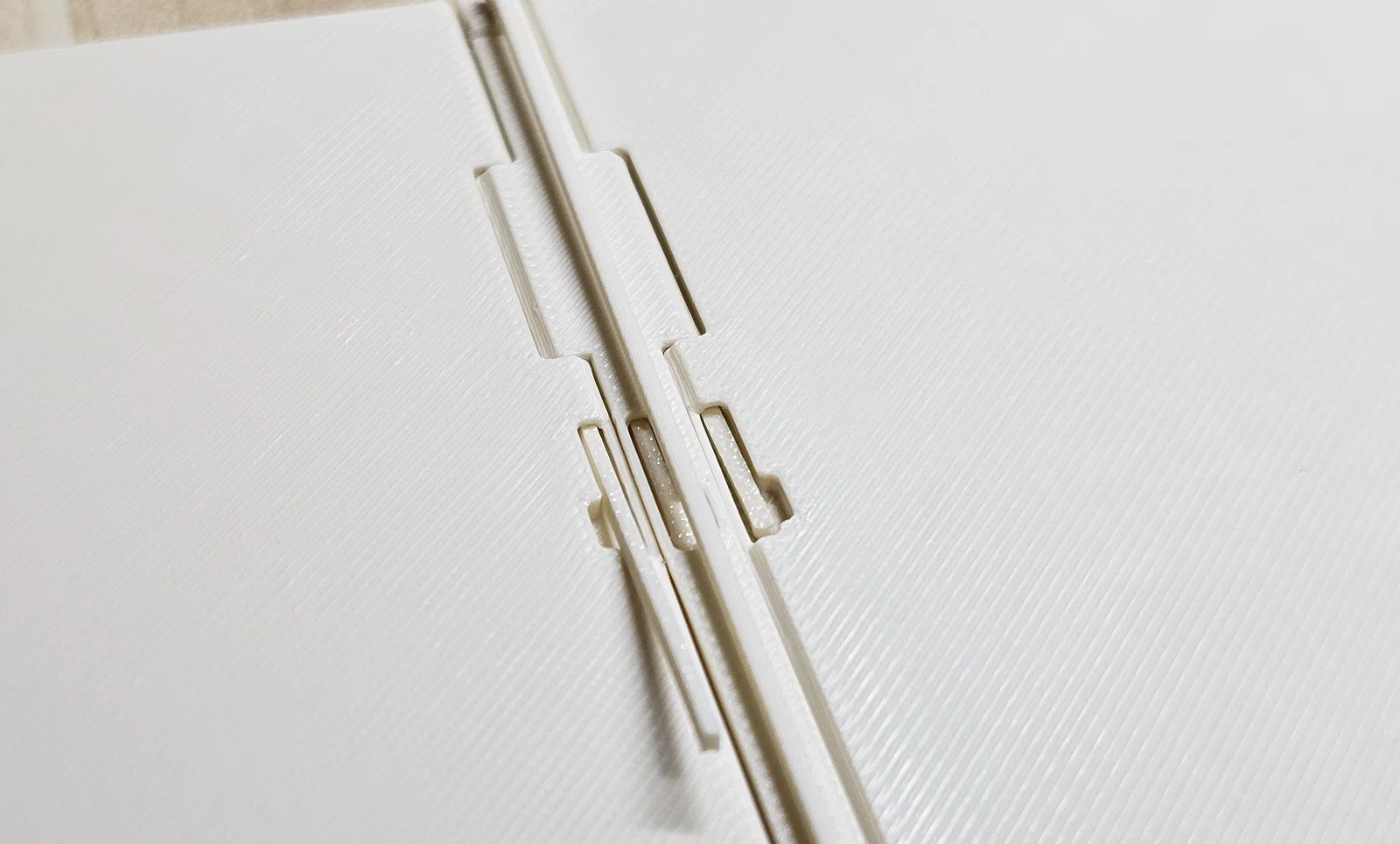

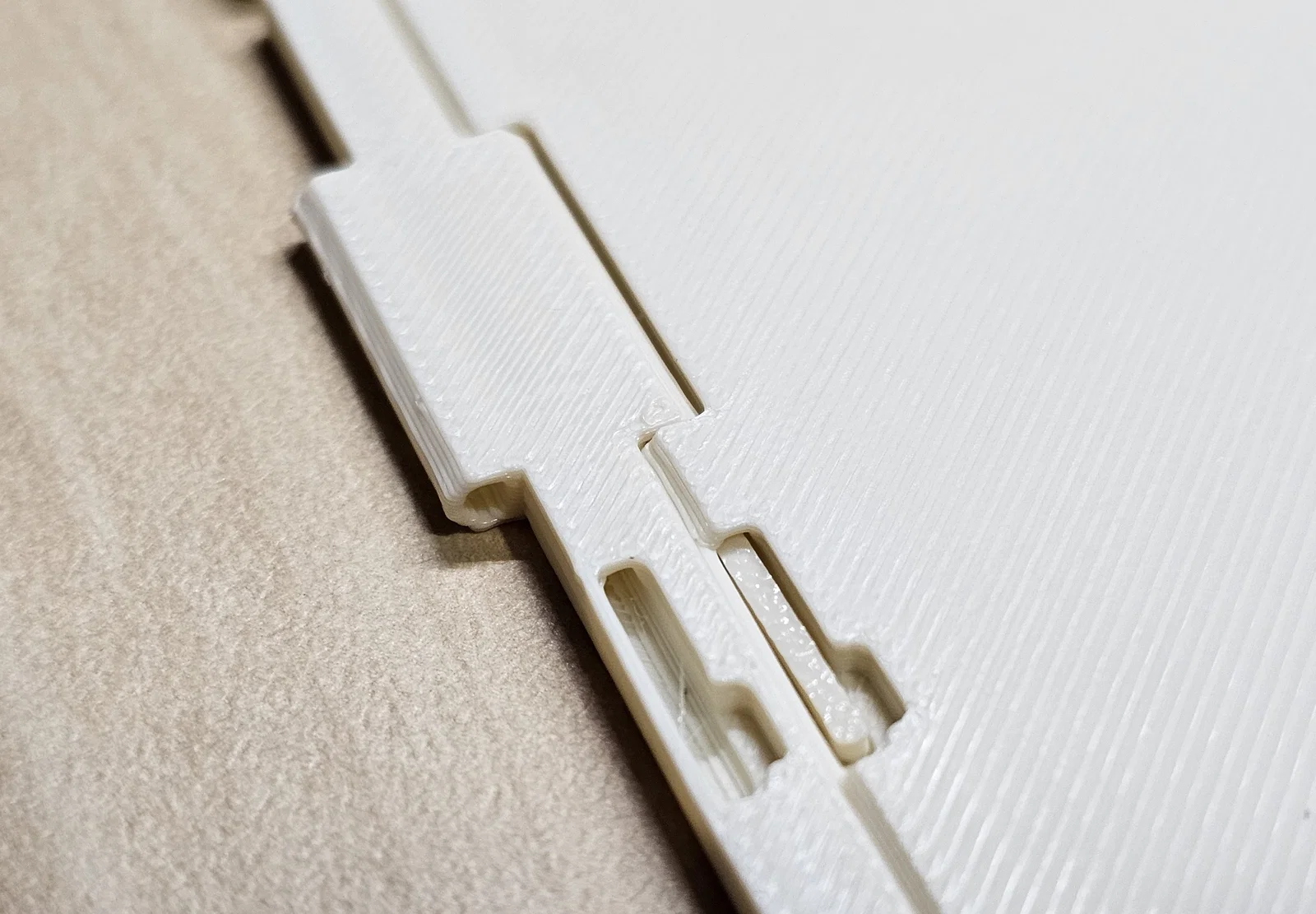

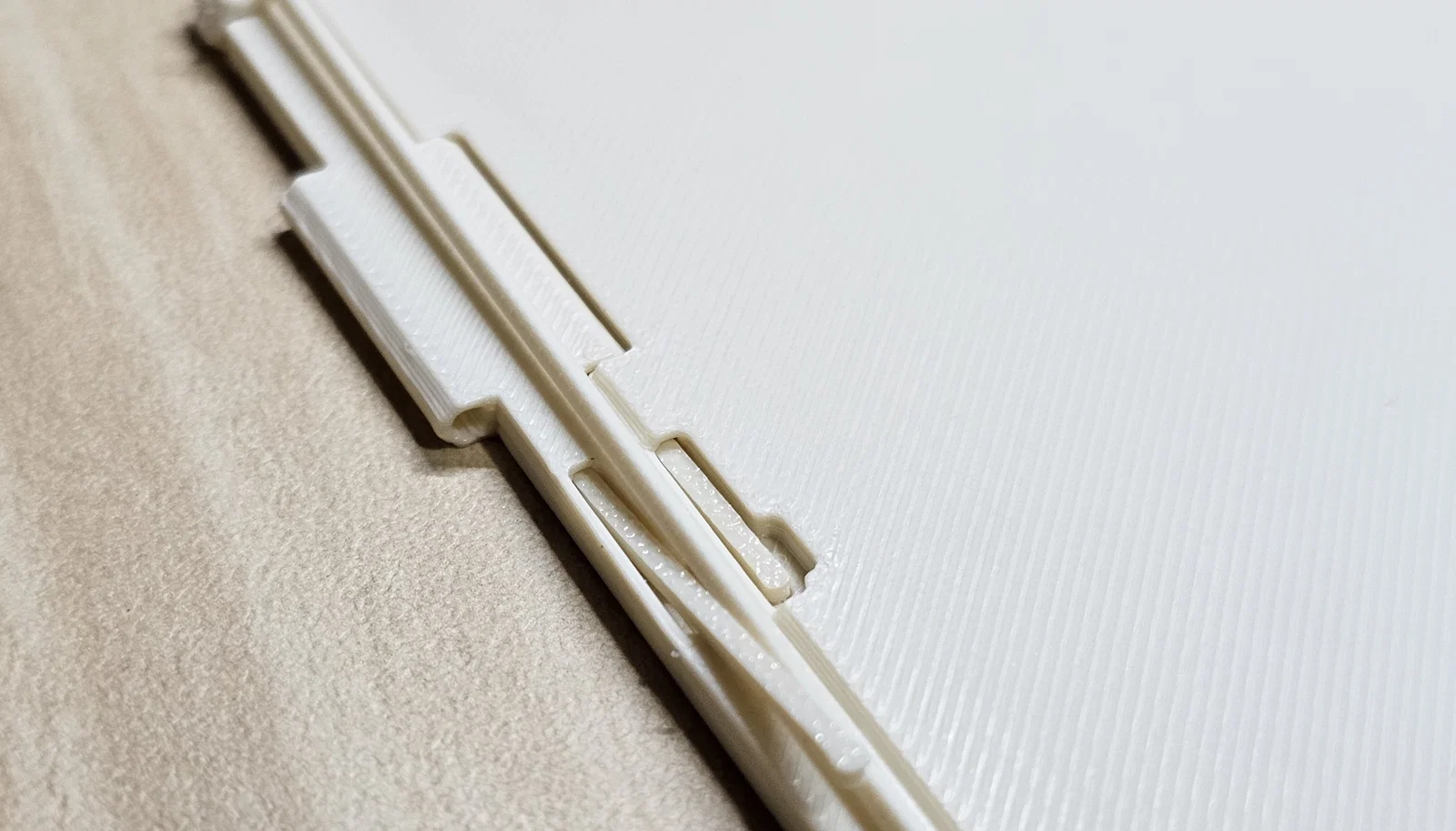

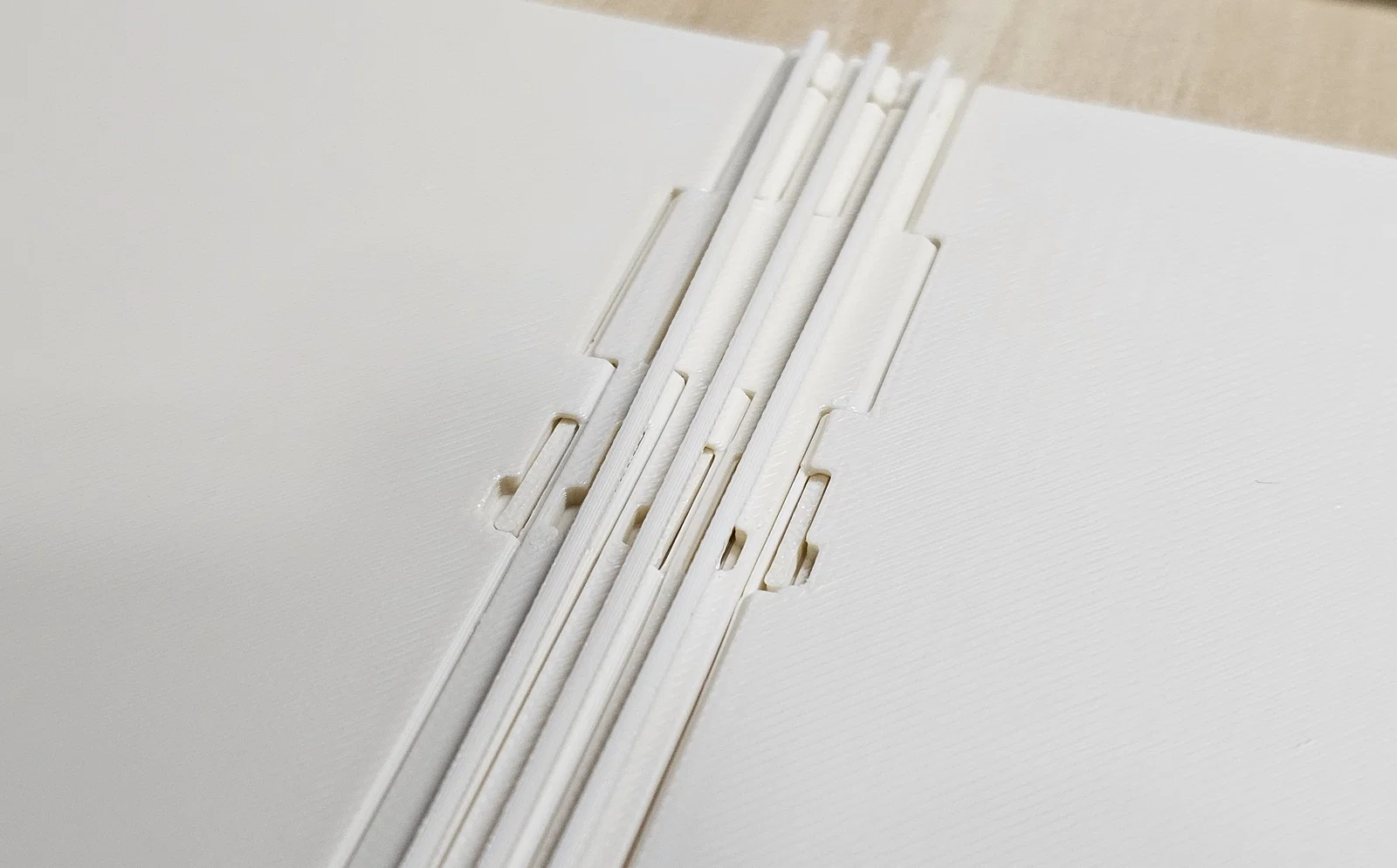

• Luồn dây đai vào các lỗ ở hai đầu gáy, sau đó cố định bằng hai chốt. Hãy đảm bảo dây đai được luồn đúng chiều để giữ nó nằm giữa gáy. Xem hình để rõ chi tiết.

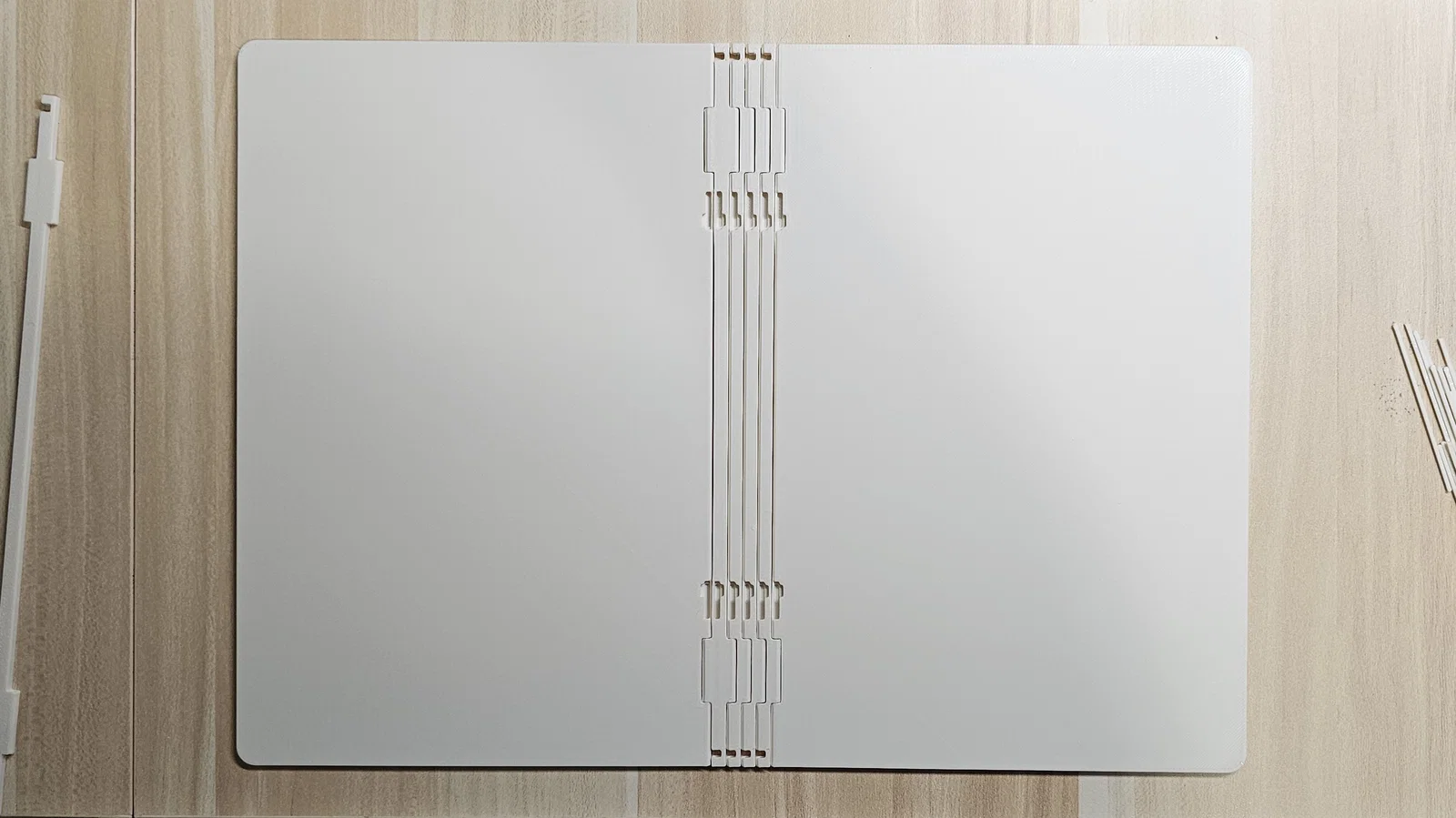

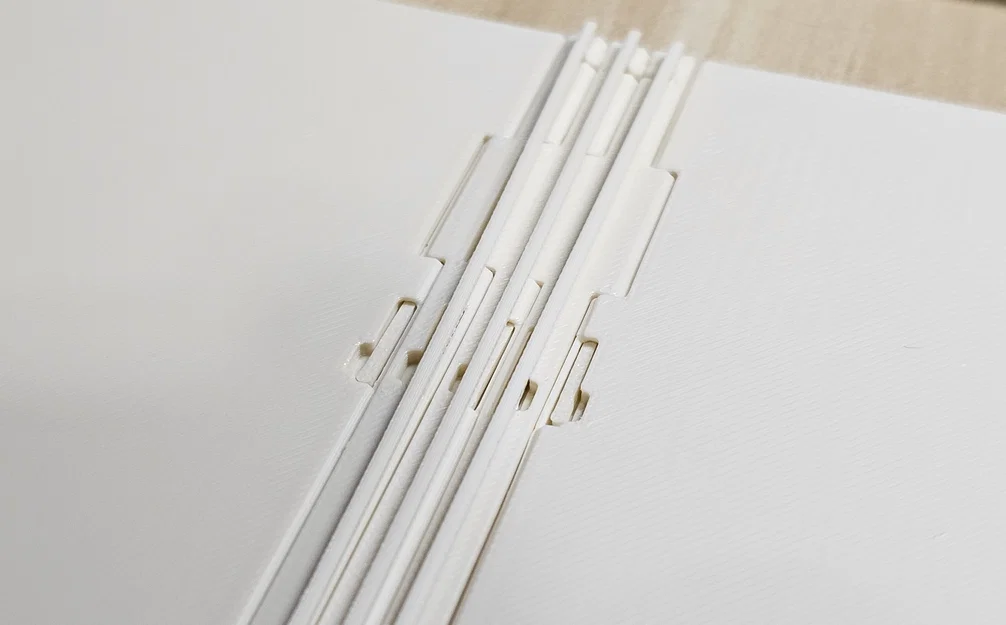

• Gắn thêm các gáy bổ sung và cuối cùng là bìa thứ hai.

Sử dụng

• Thiết kế hiện tại chứa được khoảng 10 tờ giấy in thông thường gập đôi mỗi gáy.

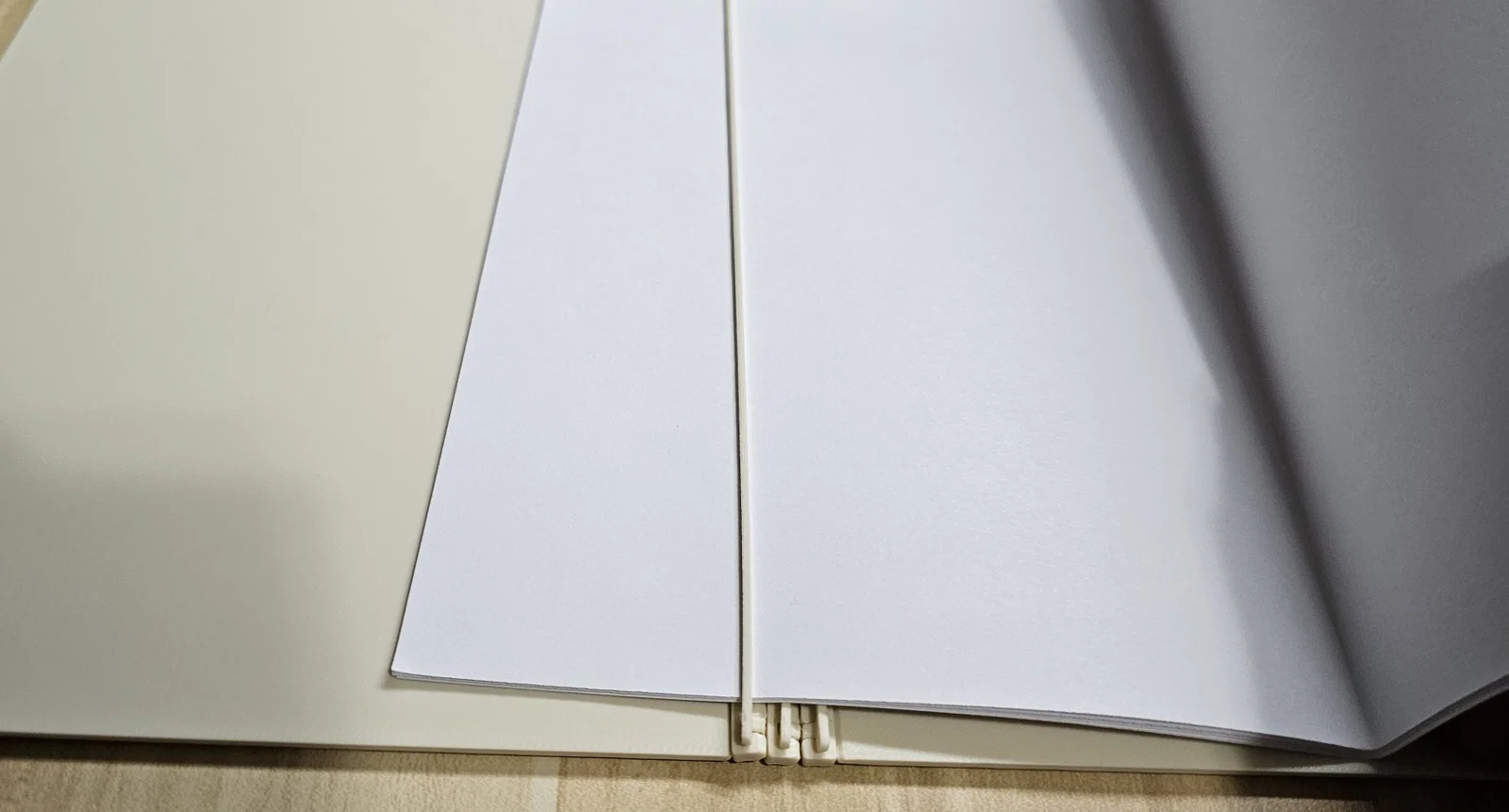

• Gấp đôi tờ giấy và chèn vào dưới dây đai. Đẩy vào cho đến khi nếp gấp nằm dưới dây đai.

• Bản lề có thể cần dùng một thời gian để trơn tru hơn.

• Lưu ý: Giấy không được cố định hoàn toàn với thiết kế này, nên có thể bị lệch khi đang sử dụng. Tuy nhiên, lực ma sát đủ để giữ nó ở vị trí cũ. Bạn chỉ cần thỉnh thoảng kéo lại cho ngay ngắn là được.

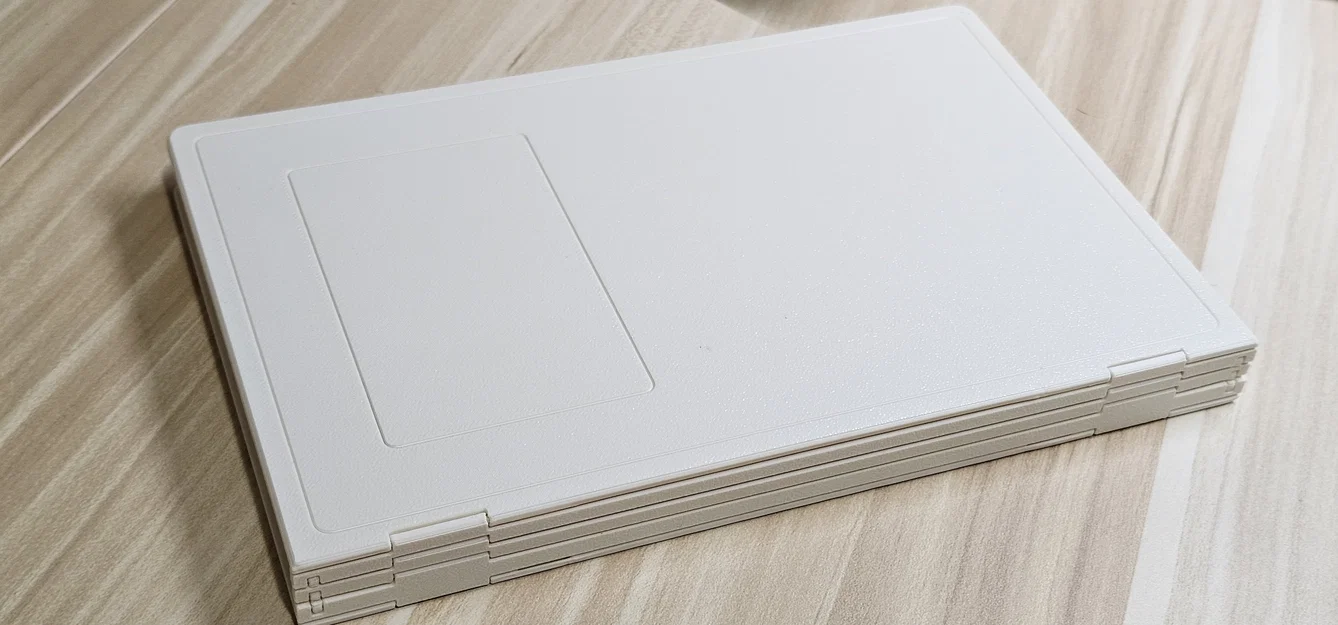

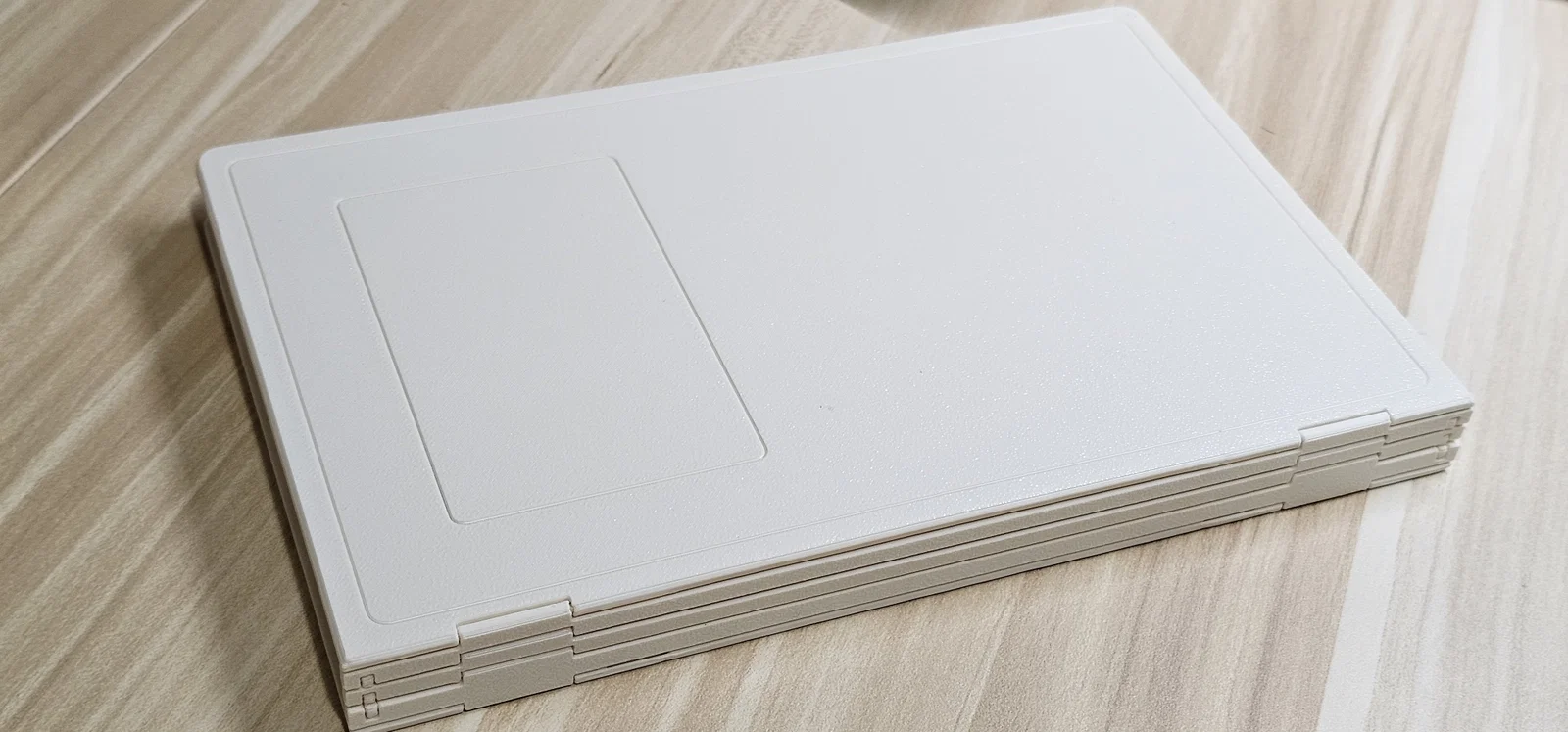

Sản phẩm hoàn thiện và các vấn đề

• Nếu bạn in thành công, hãy chia sẻ hình ảnh và trải nghiệm của bạn nhé.

• Rất mong nhận được phản hồi và góp ý từ mọi người.
