Phễu châm nhớt có ren dành cho Porsche 981, 718 Cayman và Boxster

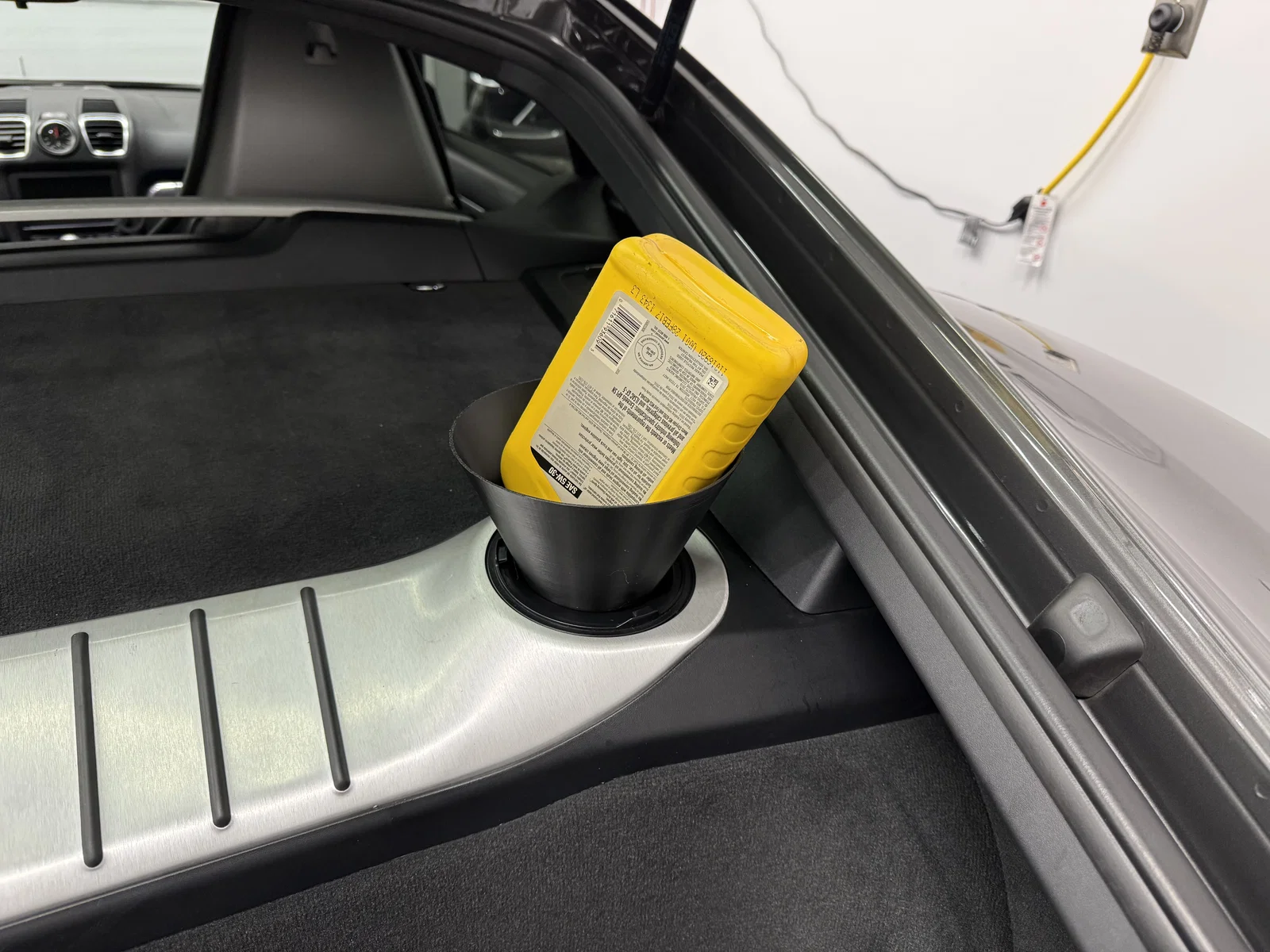

Mình rất thích ý tưởng dùng phễu có ren để châm nhớt cho xe, nhất là khi lỗ châm nhớt của dòng Cayman lại nằm ngay bên trong khoang hành khách. Vì tìm kiếm nhiều nơi mà không thấy mẫu nào ưng ý, nên mình đã tự thiết kế cái phễu này trên OnShape.

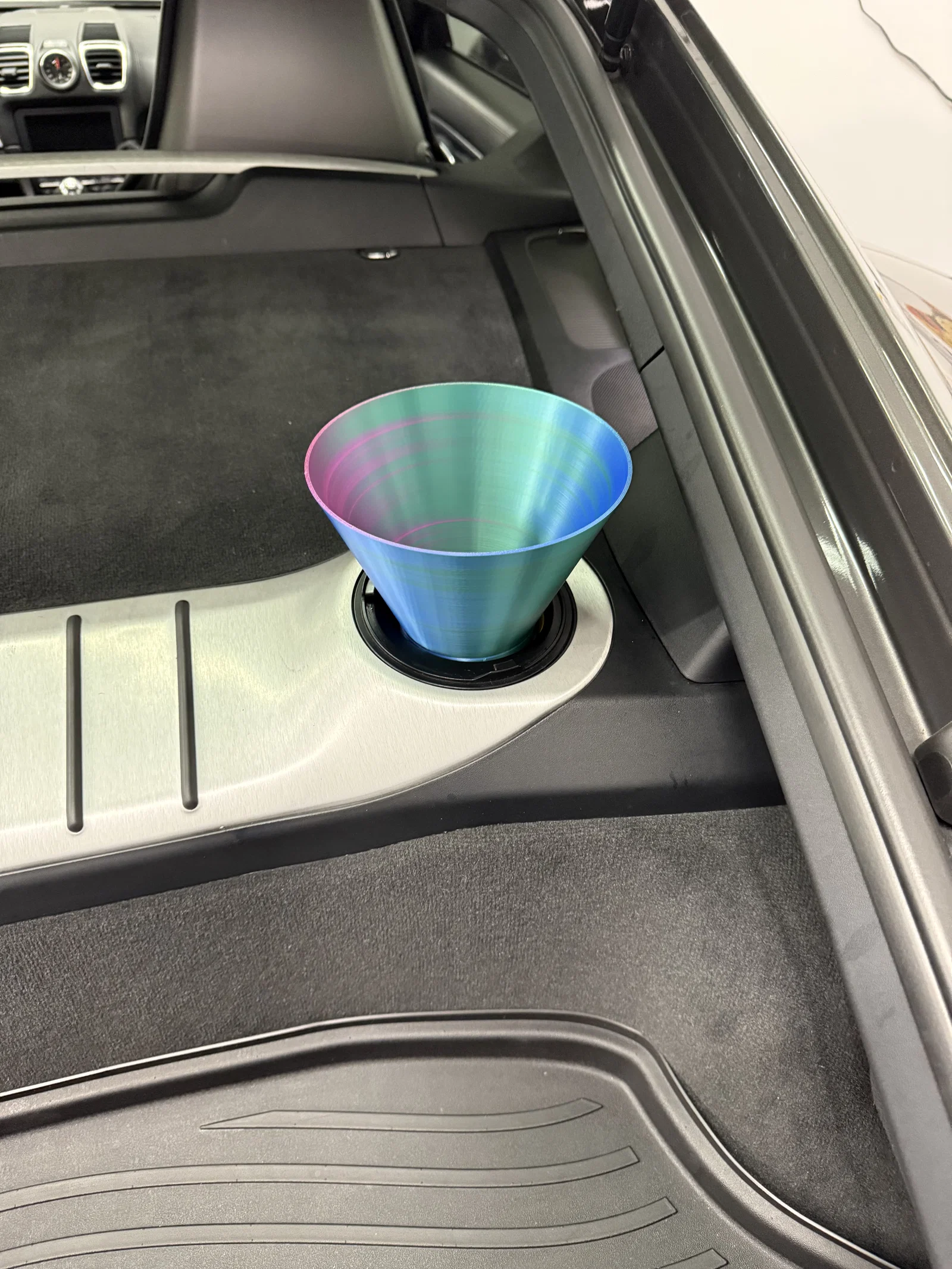

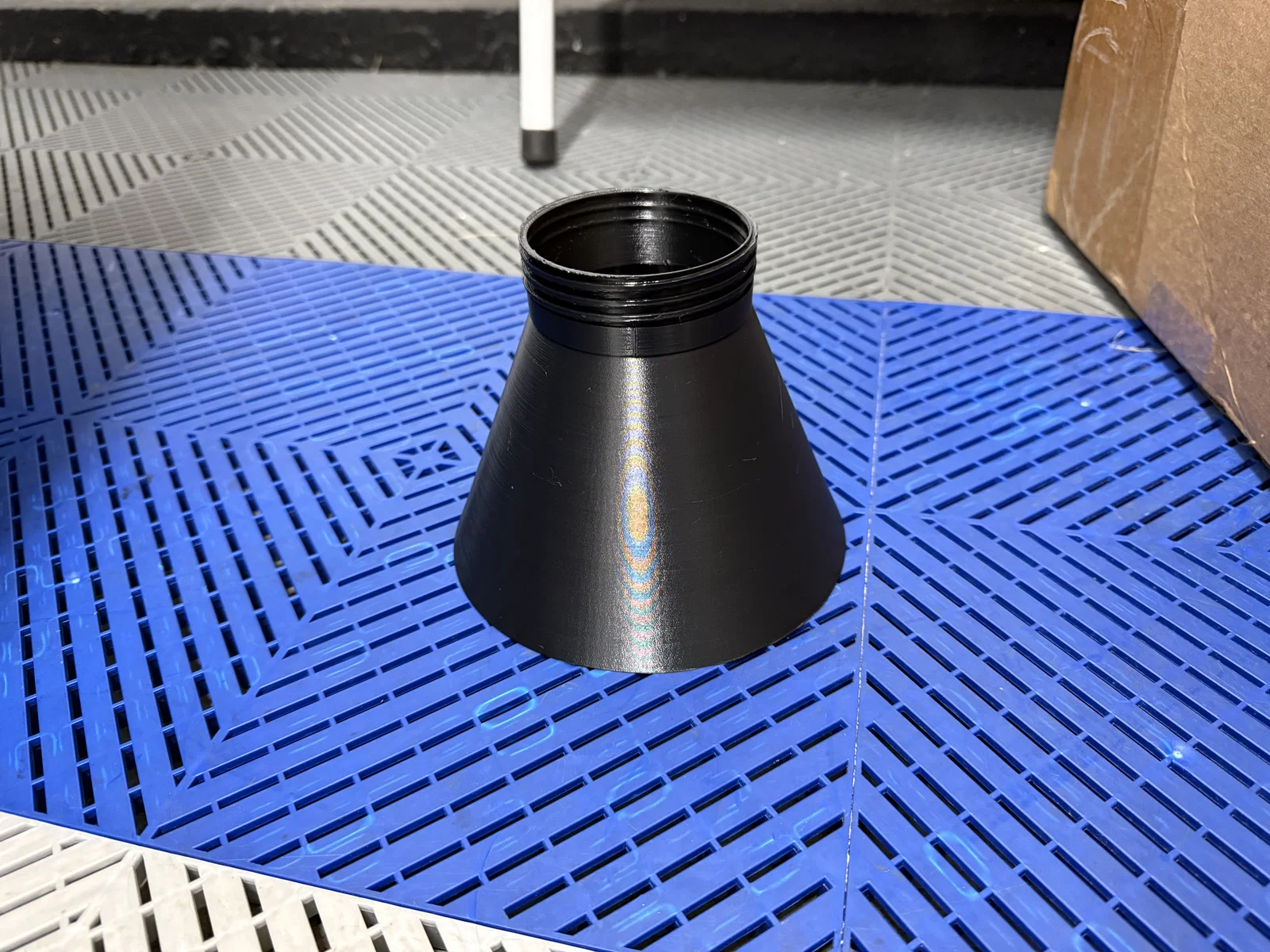

Ban đầu mình in thử bằng nhựa PLA để kiểm tra, nhưng bản hoàn thiện thì mình chọn dùng chất liệu nylon. Mình có sử dụng kiểu ren vuông được tùy biến, về lý thuyết thì có thể in mà không cần support. Cách này hoạt động rất ổn khi mình in bằng nylon. Việc gỡ support cũng không quá khó khi in bằng PLA, nhưng mình muốn một loại vật liệu có khả năng kháng hóa chất tốt hơn.

Đây là mẫu thiết kế đầu tay của mình, nên các bạn cứ thoải mái đóng góp ý kiến hoặc đề xuất thay đổi nhé.

CẬP NHẬT: Mình đã làm thêm phiên bản 2.1 với phần cổ phễu được kéo dài ra để khớp hoàn toàn với đáy của cổ bình châm nhớt. Trước đó mình đã thử thêm ống thông hơi, nhưng gặp vấn đề vướng vào cái "cánh" nhô lên thẳng đứng từ cổ bình màu vàng. Tiếc là khoảng trống quá hẹp nên không thể thêm ống thông hơi bên trong được.

Mô hình trên OnShape: https://cad.onshape.com/documents/a708c272c3218ff2ed8a872d/w/13b84e20d327ae8ecddebbf1/e/fd7f693e098edaab7b17efc3?renderMode=0&uiState=6a59f8ec095de3f2076751c0
