Giá gắn motor FPV cho ống sợi carbon 16 mm 1

5 hình

DIY

Giá gắn motor FPV cho ống sợi carbon 16 mm

Tác giả pallee_2447531

Lượt tải
2
Lượt coi
40

File 3 7,1 MB

  • motor_mount_1784619619.stlSTL · 3,5 MB
  • motor_mount_cap_1784619621.stlSTL · 153,1 KB
  • motor_mount_with_fillet_1784619622.stlSTL · 3,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

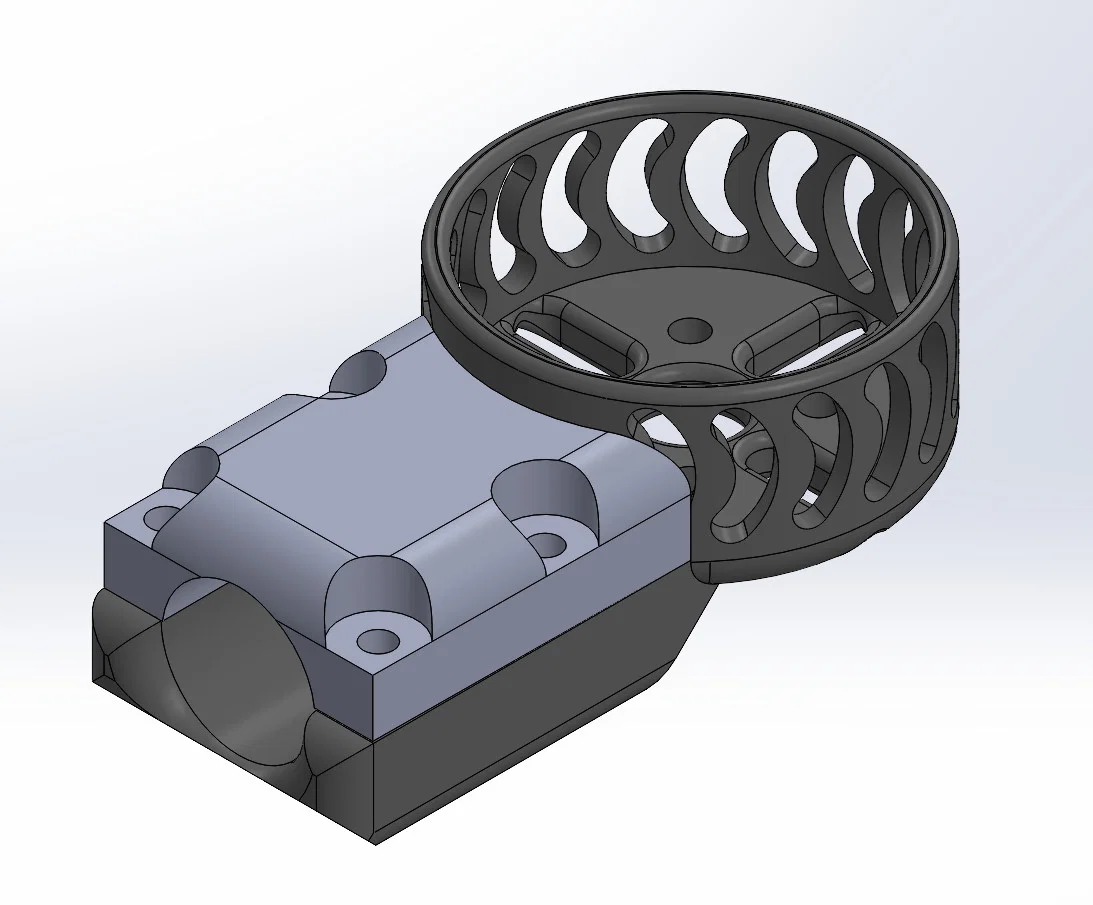

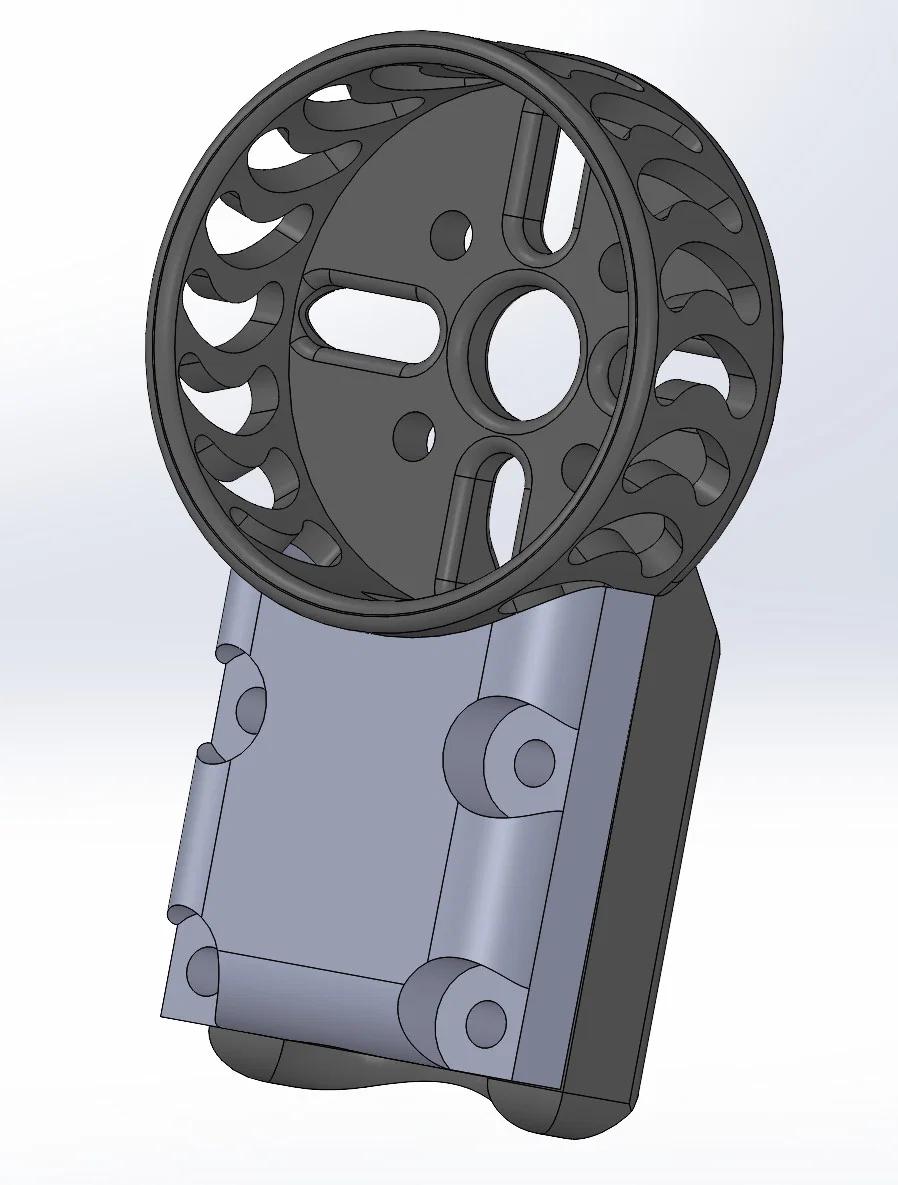

Đây là giá gắn motor dành cho khung quadcopter FPV tự chế, sử dụng ống sợi carbon 16 mm.

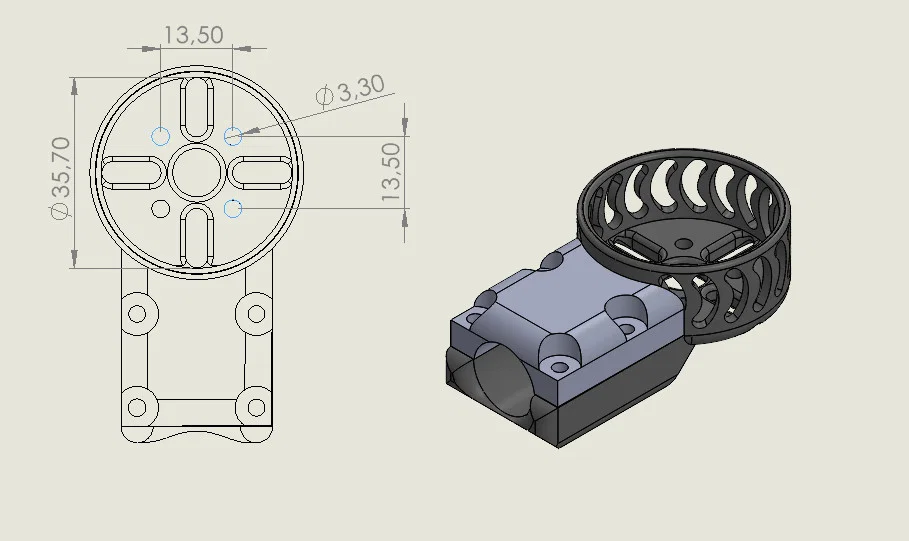

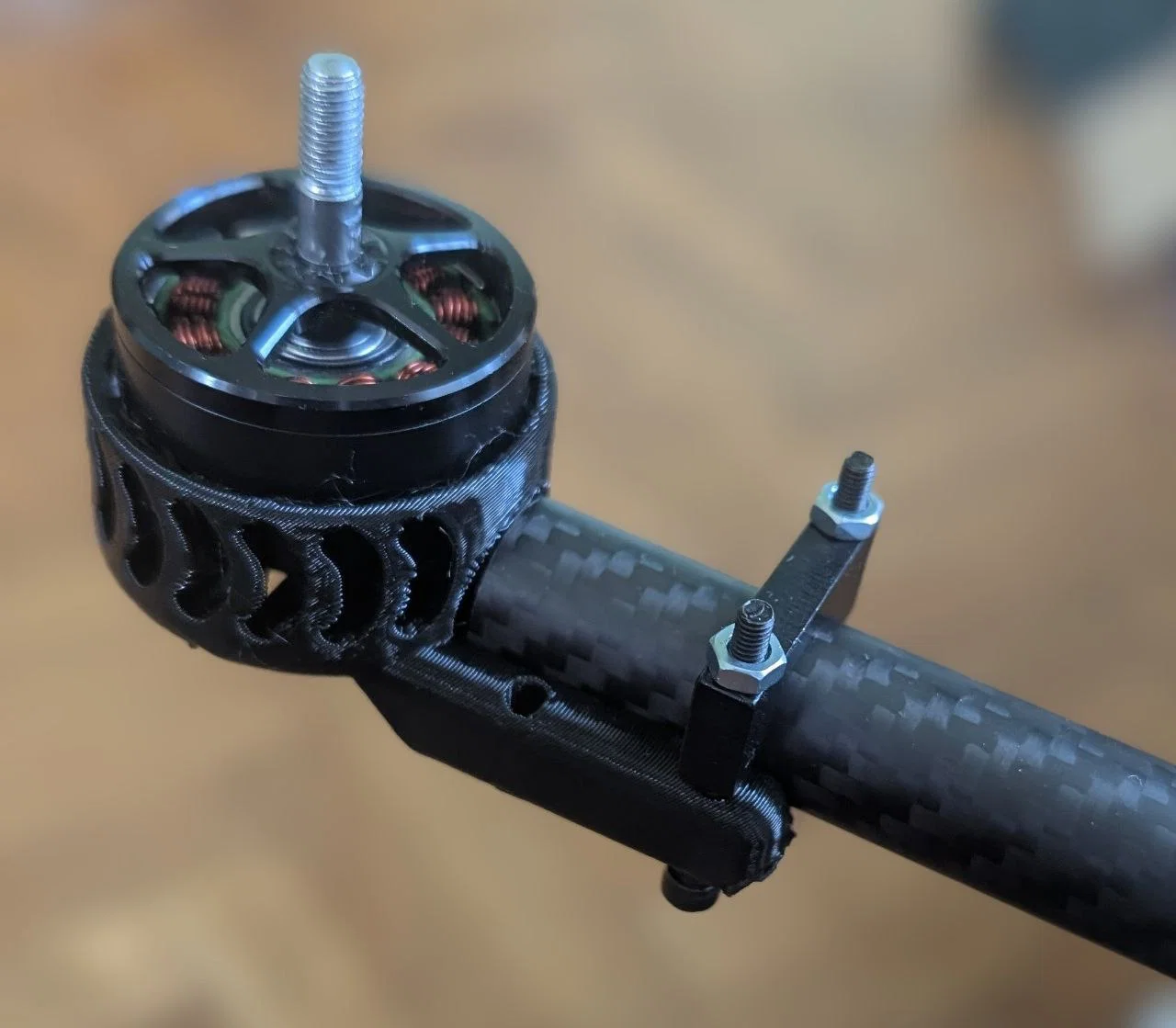

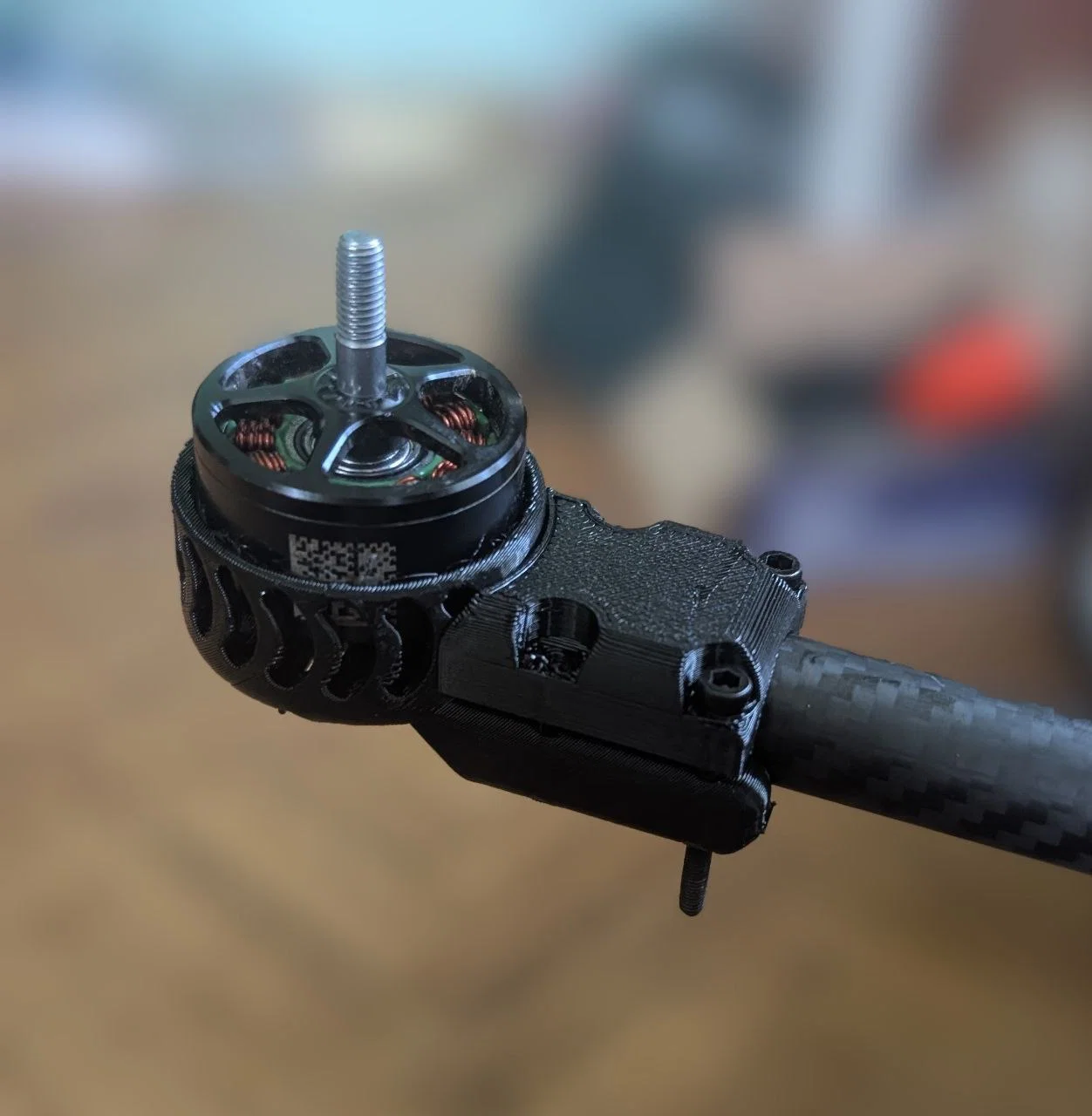

Kích thước lắp đặt motor được thể hiện chi tiết trong bản vẽ. Thiết kế này có hai phiên bản: một bản in 3D hoàn toàn với nắp trên được cố định bằng 4 bu lông, và một bản dùng đế gắn motor in 3D kết hợp với kẹp nhôm ở phía trên.

Phần dưới của giá gắn sử dụng ốc cấy nhiệt (heat-set inserts) M3. Vật liệu được khuyên dùng là PA6 hoặc PLA-CF.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
7,1 MB
File lớn nhất
3,5 MB
