Giá đỡ cuộn nhựa có vòng bi Core One INDX 1

1 hình

Máy In 3D

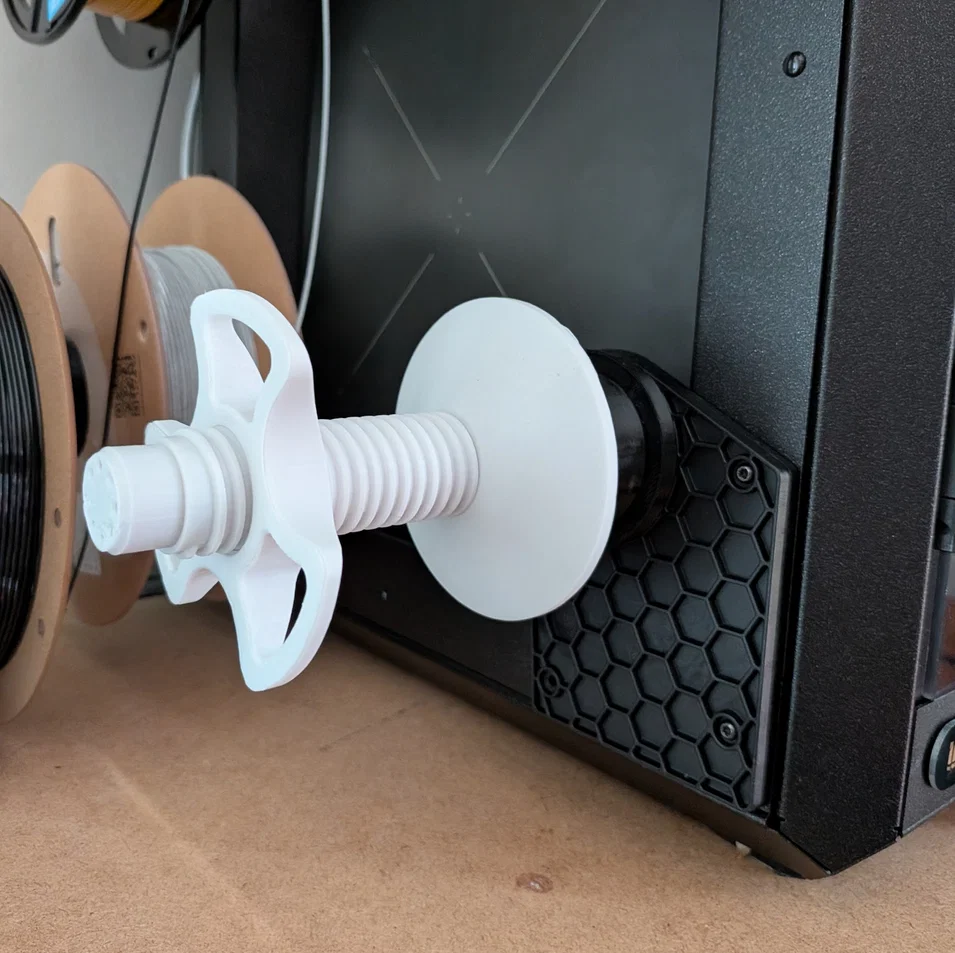

Giá đỡ cuộn nhựa có vòng bi Core One INDX

Remix từ Giá đỡ cuộn nhựa có vòng bi cho Prusa CORE One Tác giả RJ019_231723

Tác giả _2467182

Lượt tải
1
Lượt thích
1
Lượt coi
63

File 10 31,2 MB

  • core-one-bearing-spool-holder-centre_1784619552.stlSTL · 13,9 MB
  • extender-for-2kg-spool-untested_1784619554.stlSTL · 6,8 MB
  • spacers_1784619556.stlSTL · 50,1 KB
  • core-one-bearing-spool-holder_1784619557.stlSTL · 434,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#414584
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Các linh kiện bổ sung cần chuẩn bị:

  • 3× ốc M3 (L = 8–12 mm)
  • 3× đai ốc M3
  • 2× vòng bi 608
  • 1× bu lông M8, L > 80 mm
  • 2× đai ốc M8

Tốt nhất là bạn không nên in món này bằng nhựa PLA vì nó dễ bị biến dạng do ứng suất (creep) theo thời gian.

Các lỗ có phần bắt cầu (bridge) đều được thiết kế che phủ một lớp mỏng để giúp việc in ấn dễ dàng hơn. Bạn nhớ dùng khoan hoặc dao khoét bỏ lớp này trước khi lắp ráp nhé.

Hãy làm theo hướng dẫn của Prusa Core One Bearing Spool Holder, sau đó kết nối phần core-one-bearing-spool-holder-base-INDX-remix với core-one-INDX-spoolholder-interface bằng ốc và đai ốc M3 đã chuẩn bị.

Bạn có thể dùng cờ-lê lớn của Prusa để hỗ trợ gắn giá đỡ vào các đế INDX (pucks).

Vì phần hình học gốc trong file core-one-INDX-spoolholder-interface đã được tessellate (chia lưới) do mình hơi lười vẽ lại từ đầu, nên dung lượng file hơi nặng một chút. Nếu sau này Prusa/Bondtech tung ra file STP cho các bộ phận INDX, mình sẽ cân nhắc làm lại bản chuẩn hơn nhé 😇

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstlstp
Số file mô hình
10
Tổng dung lượng
31,2 MB
File lớn nhất
13,9 MB
