Khay lưu trữ lắp ghép cho bảng treo đồ (Pegboard)

Tác giả PhDGoSlowAncient

Lượt tải
1
Lượt thích
5
Lượt coi
94

File 8 2,1 MB

  • 3_R1_-_CLIP_short_1784618570.stlSTL · 9,4 KB
  • 5_-_TAG_blank_1784618571.stlSTL · 3,2 KB
  • 2r2_-_65_MM_DRAWWER_2_1_1784618572.stlSTL · 59,6 KB
  • 2_-_DRAWWER_1_1784618573.stlSTL · 58,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#414448
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

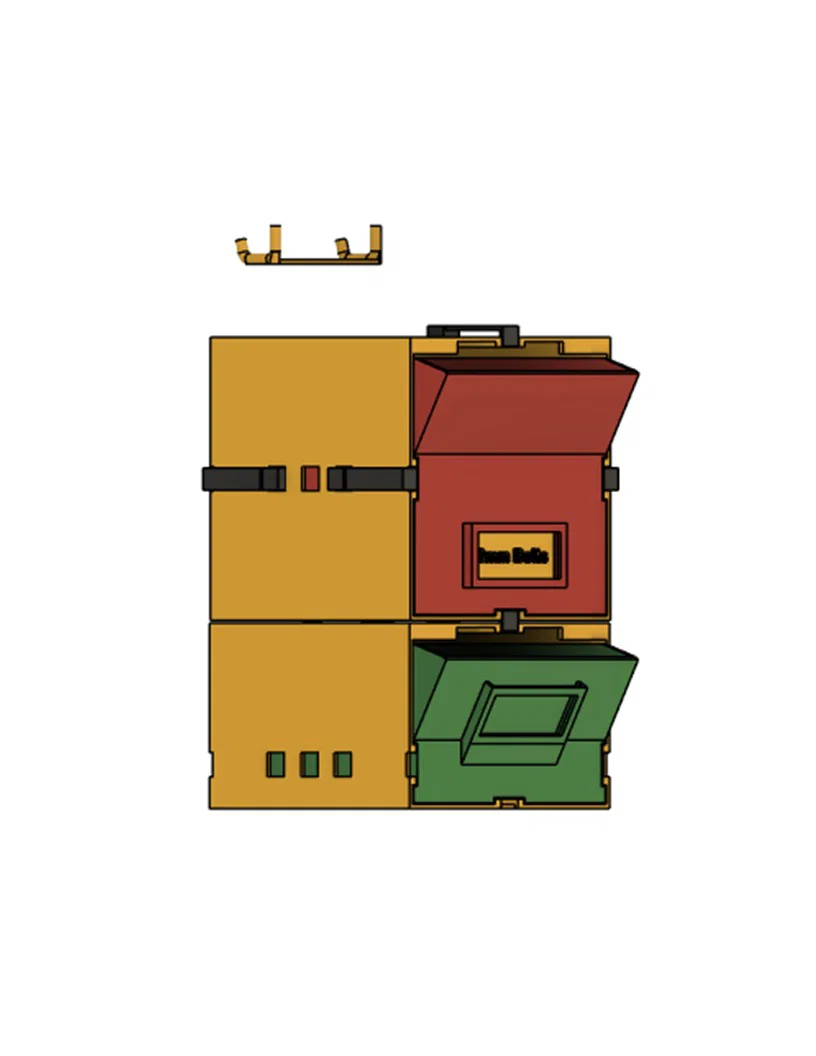

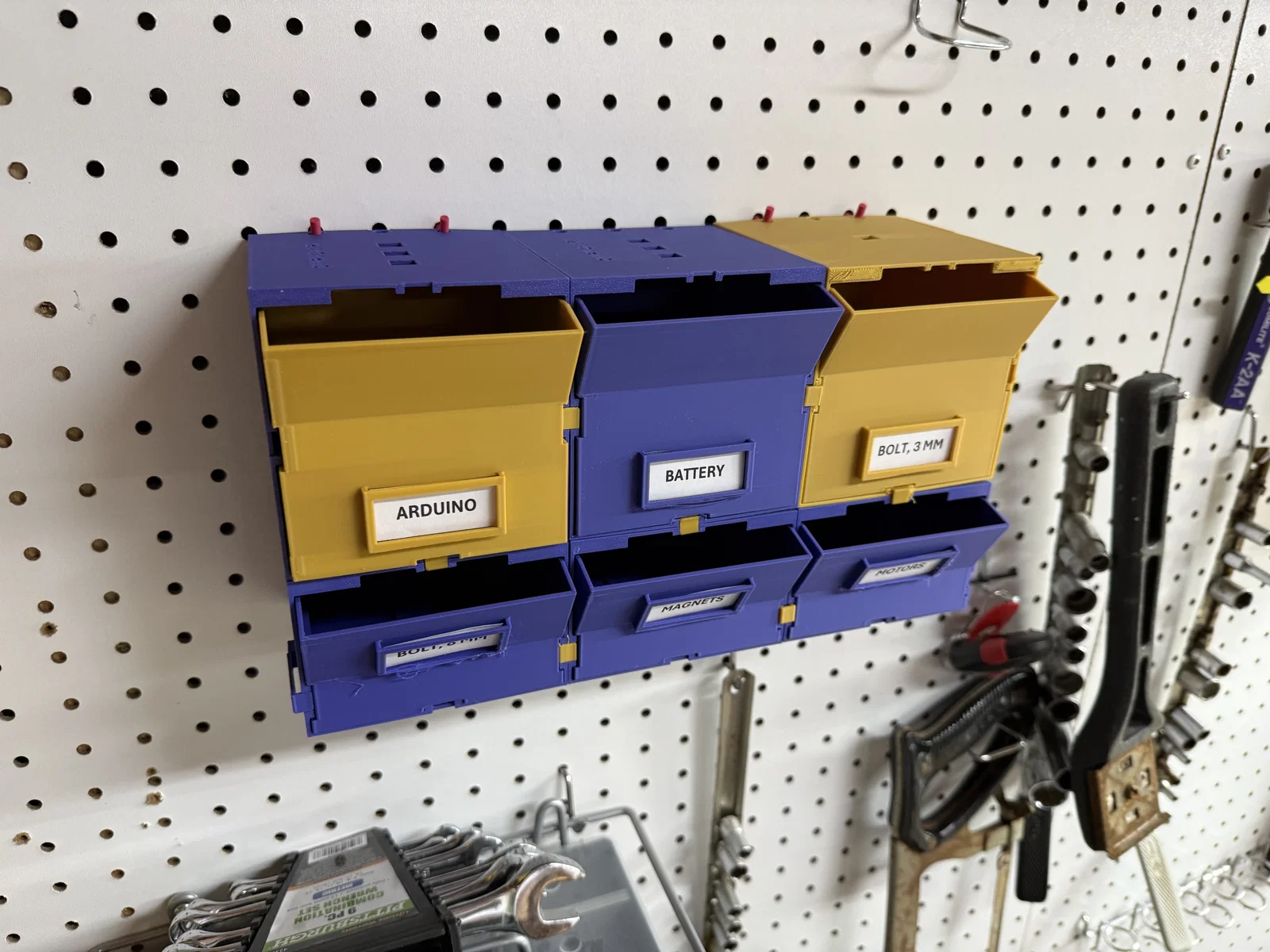

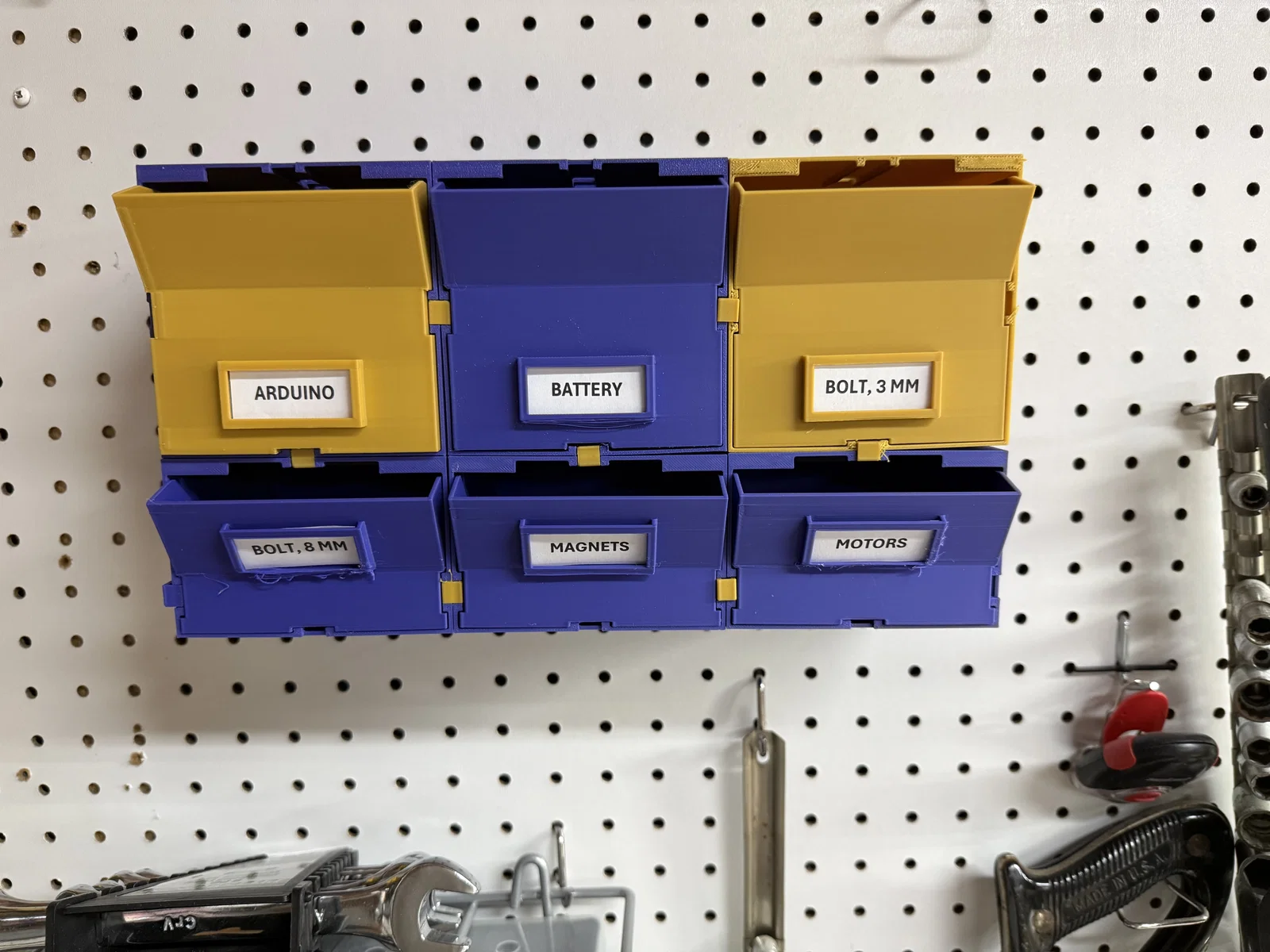

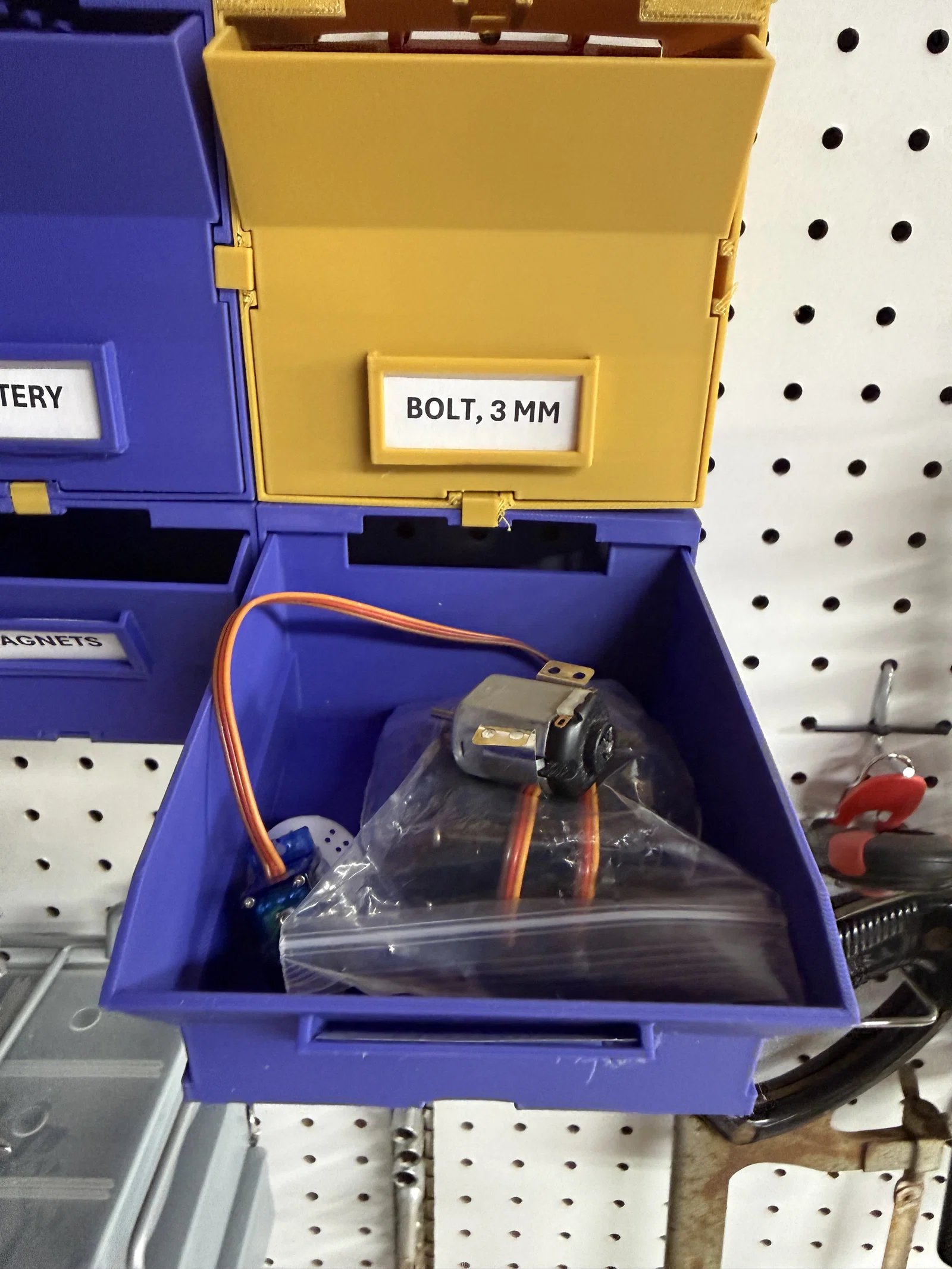

Các ngăn lưu trữ này có hai kích thước khác nhau. Phần khung sẽ được kẹp chặt vào bảng treo đồ (pegboard) của bạn. Mỗi ngăn kéo đều khớp vừa vặn vào khung và các khung này có thể kẹp nối lại với nhau.

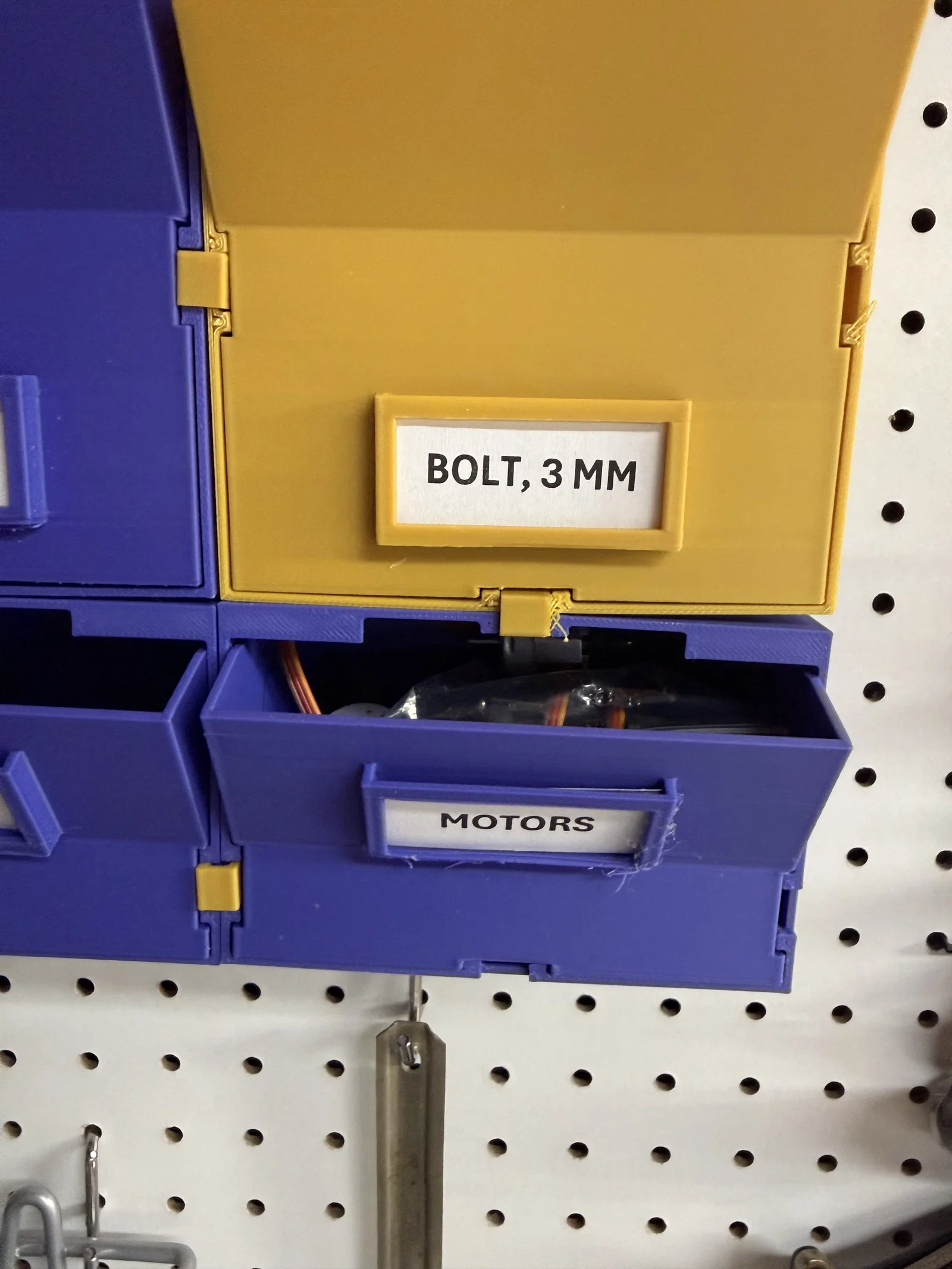

Thay vì in 3D từng nhãn tên, mình đã dùng nhãn giấy được in từ bảng tính Excel để dán lên.

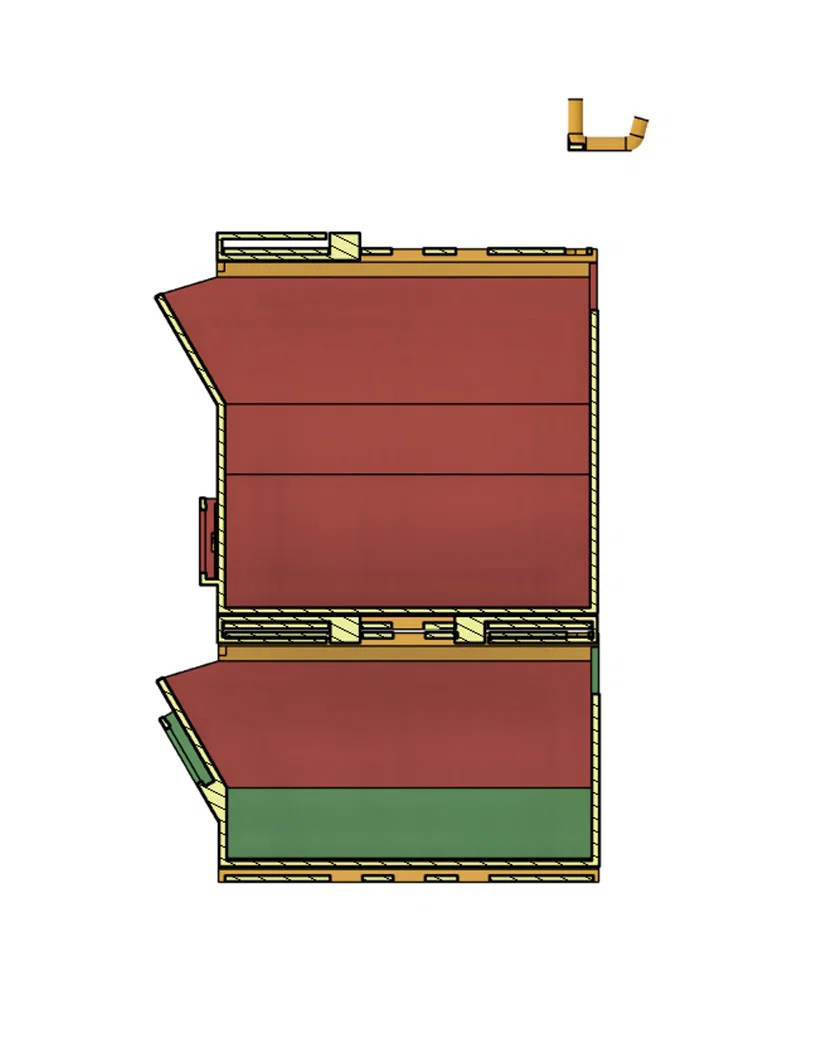

Các gờ nhỏ ở mặt trước của khung và mặt sau của ngăn kéo giúp ngăn việc ngăn kéo bị tuột ra ngoài ngoài ý muốn.

Mình không cần dùng đến phần hỗ trợ (support) khi in.

Các lỗ vuông có thiết kế khoảng hở (clearance) là 0.40 mm so với cạnh của mỗi khớp nối.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
8
Tổng dung lượng
2,1 MB
File lớn nhất
900,3 KB
